本文介绍了3D建模中的一些关键操作，包括使用修改器为矩形添加扫描，通过自定义截面和点拾取进行设计。镜像功能等同于旋转剖面图形，而扫描不仅适用于三维模型，还能识别图形嵌套。此外，讨论了车削修改器创建三维图形的原理，以及焊接内核在处理顶点重叠时的作用。放样和路径图形的结合可以创建复杂形状，同时可通过变形修改器调整高度上的形状变化。文章还提到了复制、矩阵复制和跟随操作，以及自定义快捷键和组织结构的技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

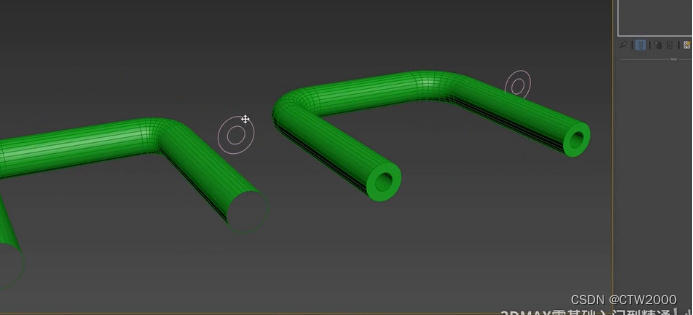

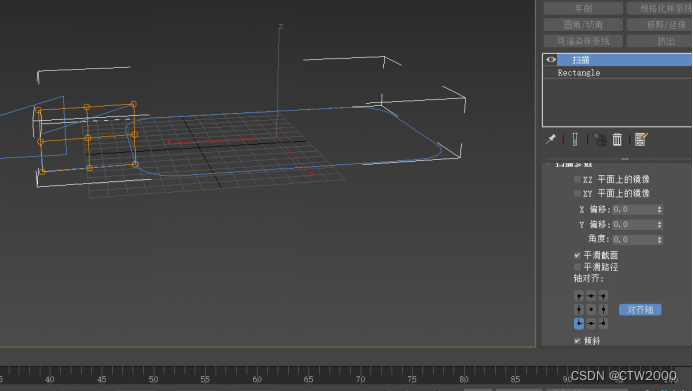

给矩形添加修改器扫描，使用自定义截面，点拾取，再点剖面。轴对齐可以点剖面的顶点自动与矩形边界对齐
在这里插入图片描述

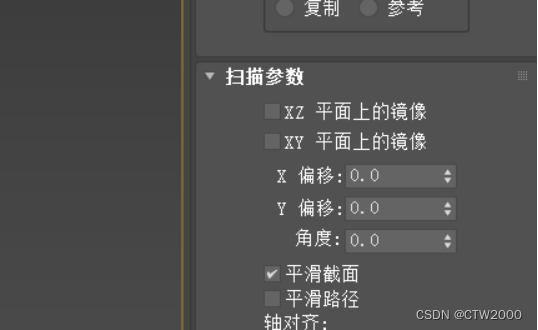

使用镜像相当与旋转剖面图形
在这里插入图片描述

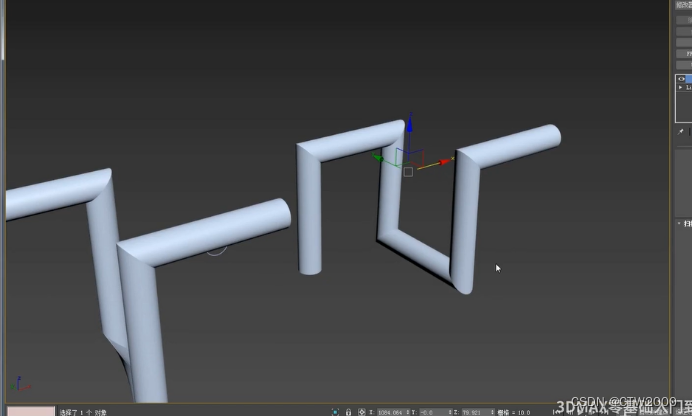

扫描与倒角剖面的区别是，扫描可以用于三维模型。
在这里插入图片描述

扫描还能识别大图形包含小图形
在这里插入图片描述

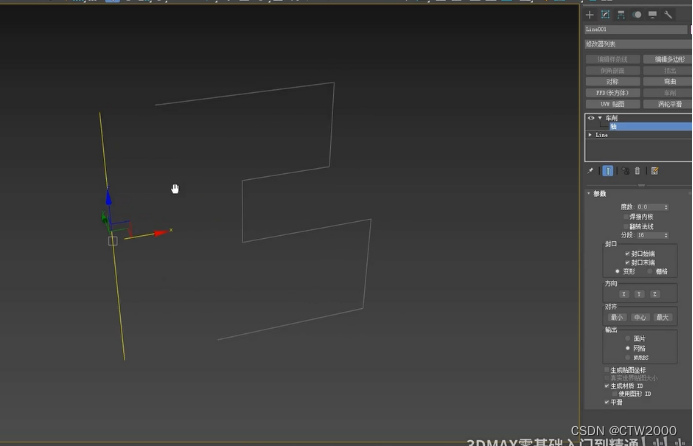

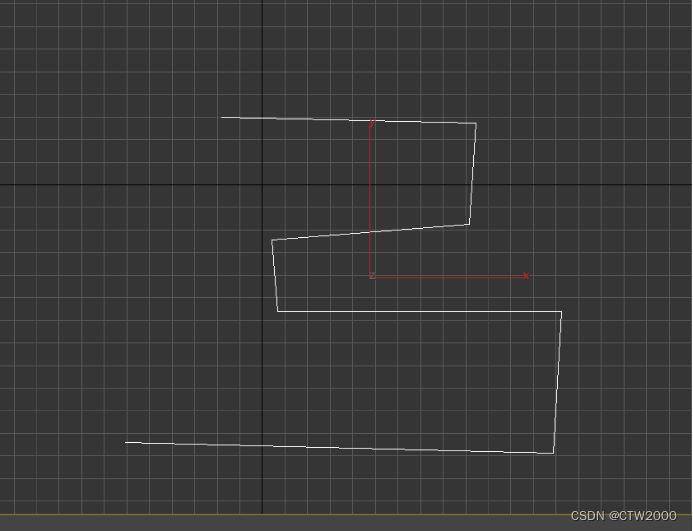

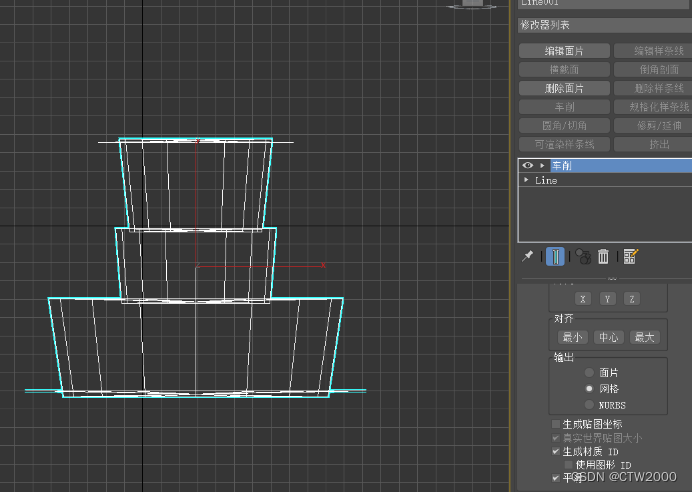

用线画出二维图行，添加车削修改
在这里插入图片描述

变为三维图行
在这里插入图片描述

原理是二维图形的旋转得到的，轴一般放在二维图形的外面，防止面的重叠
在这里插入图片描述

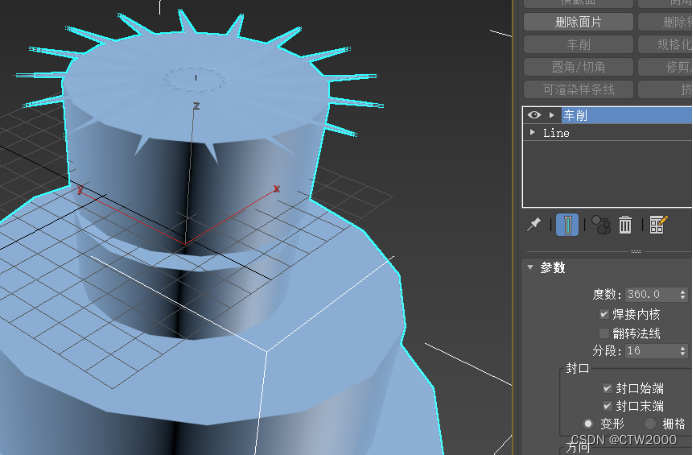

焊接内核可以一直勾选，就是把重叠的顶点焊接起来
翻转法线控制面是朝内还是朝外
分段控制面数多少，也就是模型精度
在这里插入图片描述

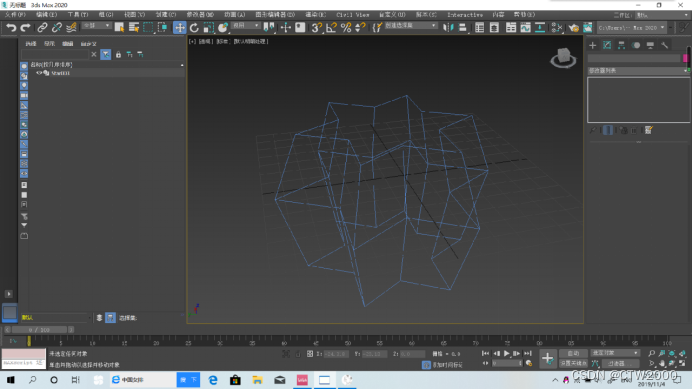

当上次用编辑样条线中的横截面连起来后，添加曲面修改器
曲面修改器中的阈值为设定需要渲染的两个点的最远距离，步数还是精度
在这里插入图片描述

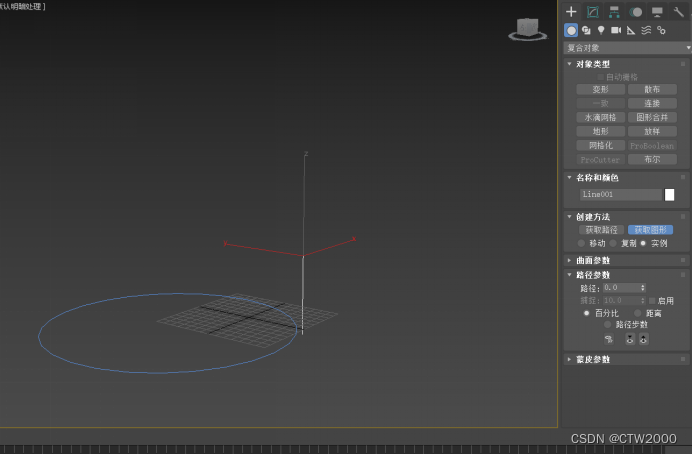

创建一个圆，一条直线，给路径图形，也就是直线，选择复合图形，放样，获取图形，点击圆形在这里插入图片描述

路径可以设置在哪一高度是什么图形，如在0到10为矩形，11到16为圆形，但是如果矩形的路径终点和圆的起点重合，会有一个过度

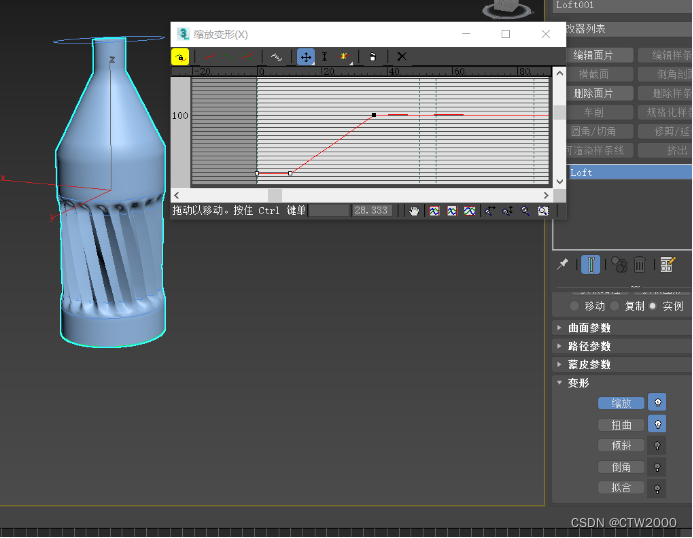

选中放样好的模型，修改器选变形，可以修改高度上任意一段的数值
在这里插入图片描述

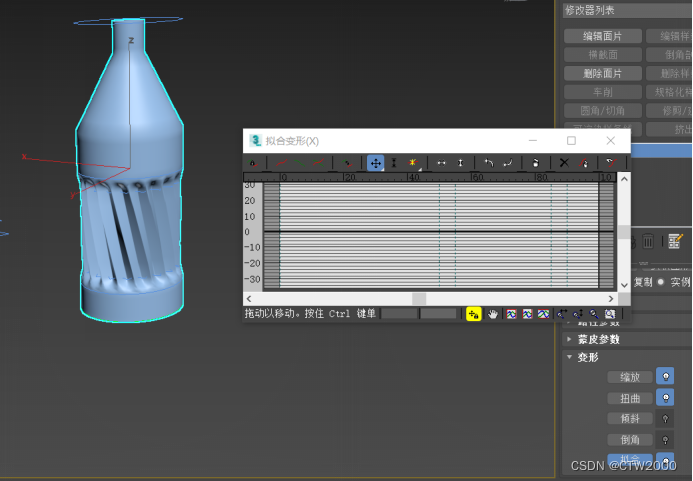

拟和放样，去掉左上角的均衡，最右边有获取图形，可以通过不同平面的图形来对模型各个面进行限制
关于复制，摁住shift移动，旋转，缩放
普通复制和原来没有关联，实例复制修改器面板参数关联，缩放旋转不关联，参考复制原本修改器关联，添加新修改后不关联
在这里插入图片描述

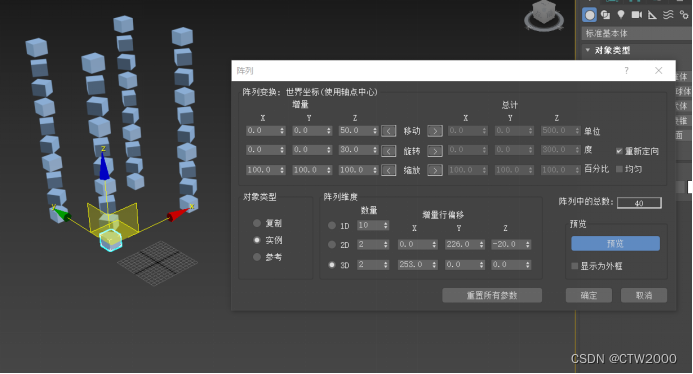

选中物体，在工具里有矩阵，可以高级复制
在这里插入图片描述

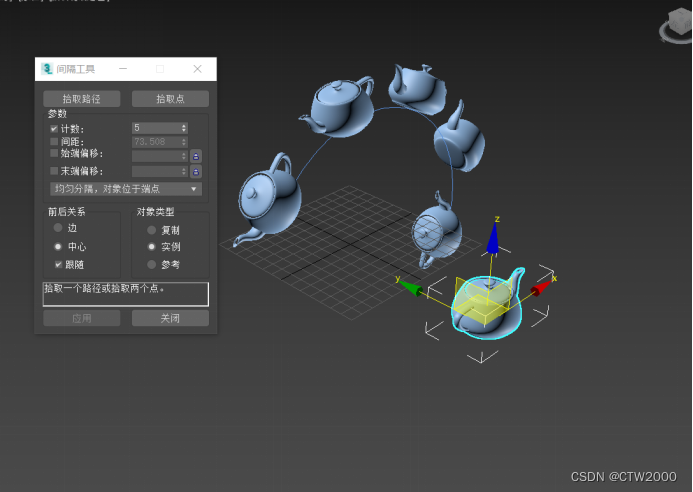

选中物体，shift加I，跟随就是x轴的跟随
在这里插入图片描述

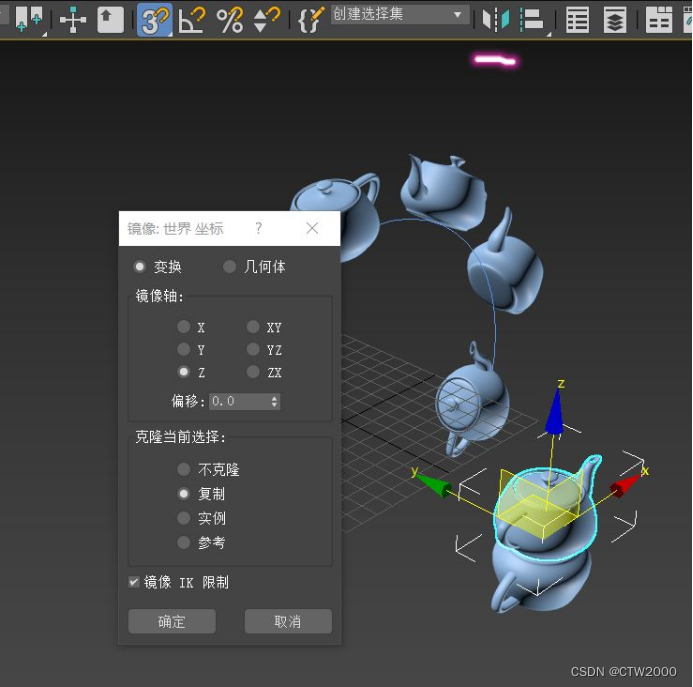

镜像的操作
在这里插入图片描述

alt+a为对齐操作
选中多个物体，左上角点组，可以绑定在一起
在这里插入图片描述

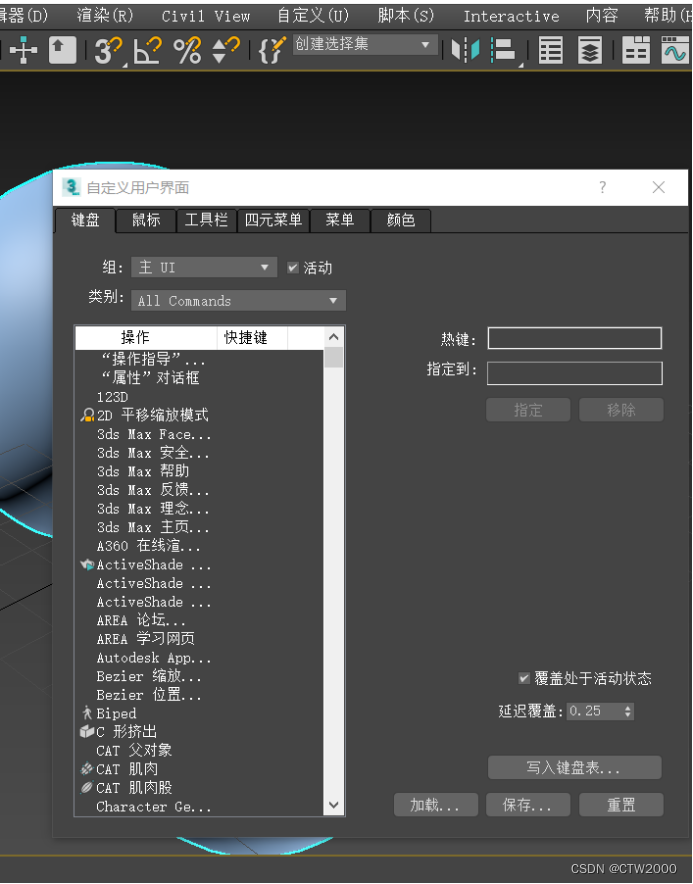

自定义，自定义用户界面可以设置快捷键，指定到显示了目前该健有没有被用过
可以组上加组，点炸开接触所有组，还可以附加，分离，解组只是解掉一层
