STM32基础教程 p18 UART通信协议基础知识

1 UART通信协议简介

UART通信协议详细介绍

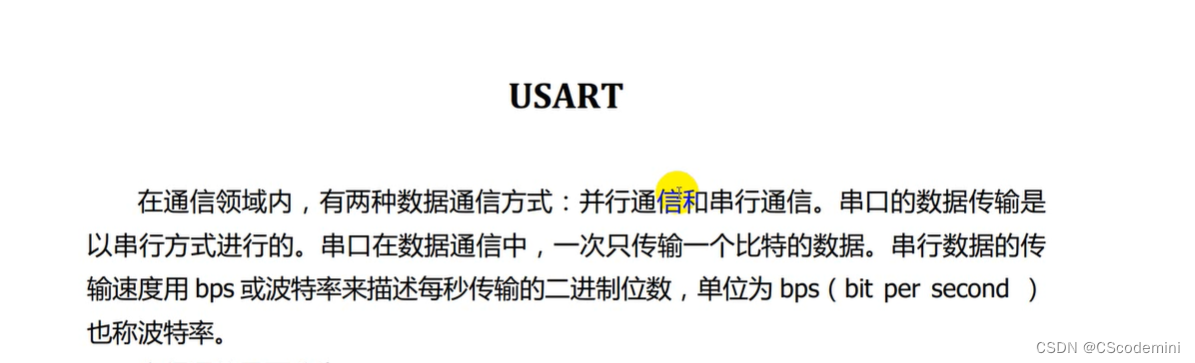

1.1 串行通信的简介

1. 单工通信：学校广播
2. 半双工通信：对讲机

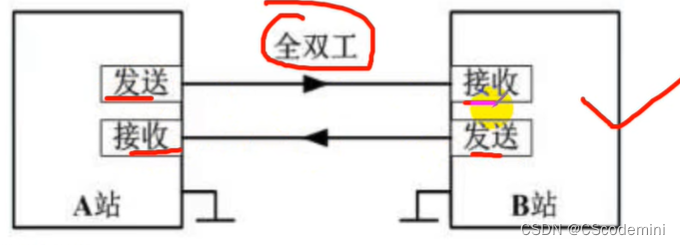

3. 全双工通信：手机打电话

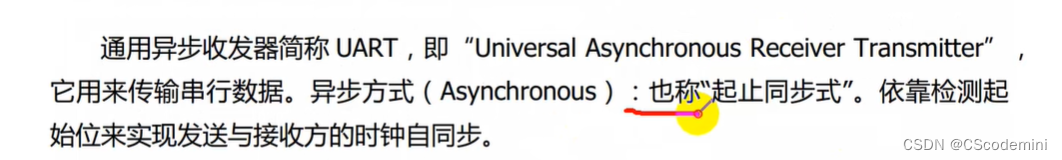

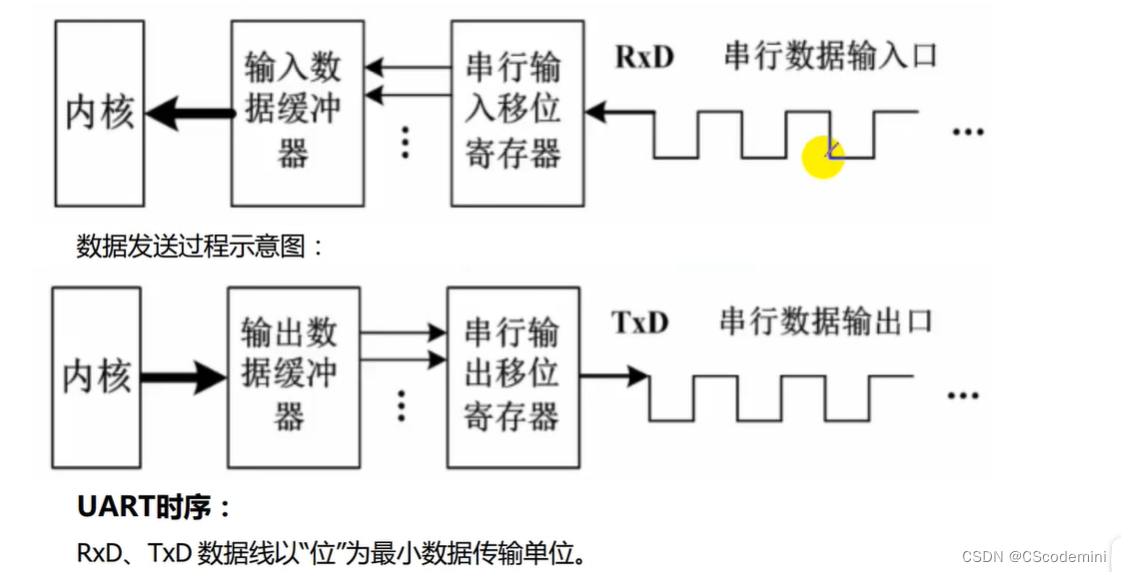

UART:通用的同步异步收发器

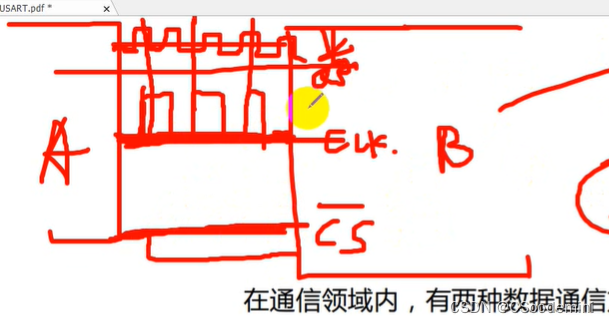

1.1.1 同步通信

组成：数据线、时钟线、偏选信号线
收发双方由一根时钟信号线连接，同步在一起；因此在数据的发送和接收，都知道相应的时间；

1.1.1 异步通信

收发双方只由一根数据信号线连接
想要：实现A到B信号的接收和发送：必须具备以下几个点

1. A和B的电平基准要统一（比如A和B的高低电平基准，如果A为5.5v为高电平1，B为3.3V为高电平为1，那么就要统一高低电平基准）；
2. 控制信息，要知道A和B开始发送信号的时间（同步通信有一根cs线:专门用来处理这样的功能，拉高电平代表开始通信，反之结束通信）；
3. 数据信息；

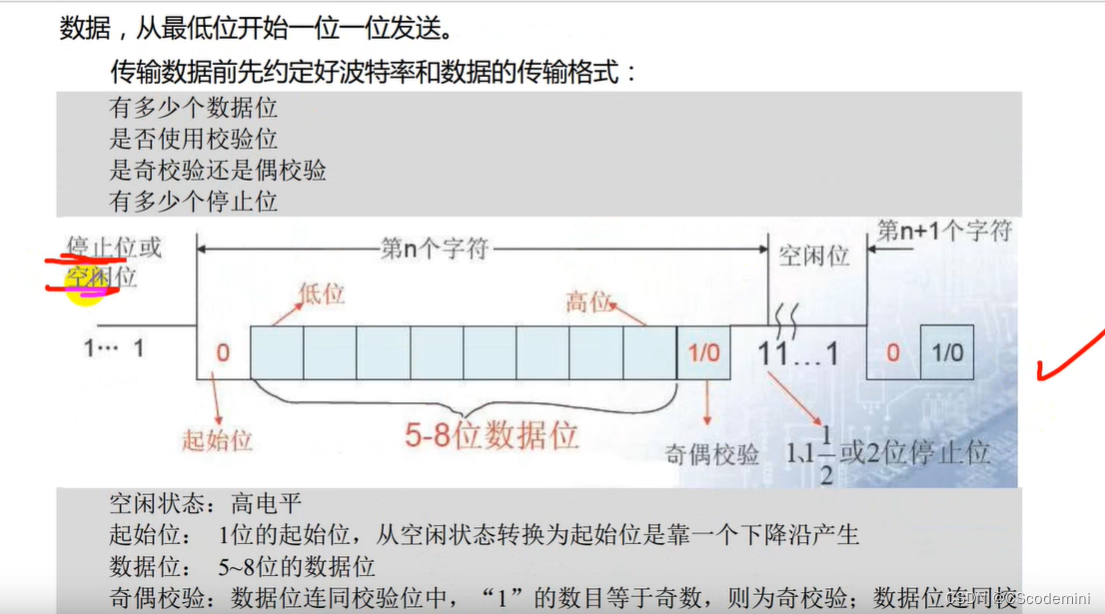

1.1.1.1 异步通信的工作原理

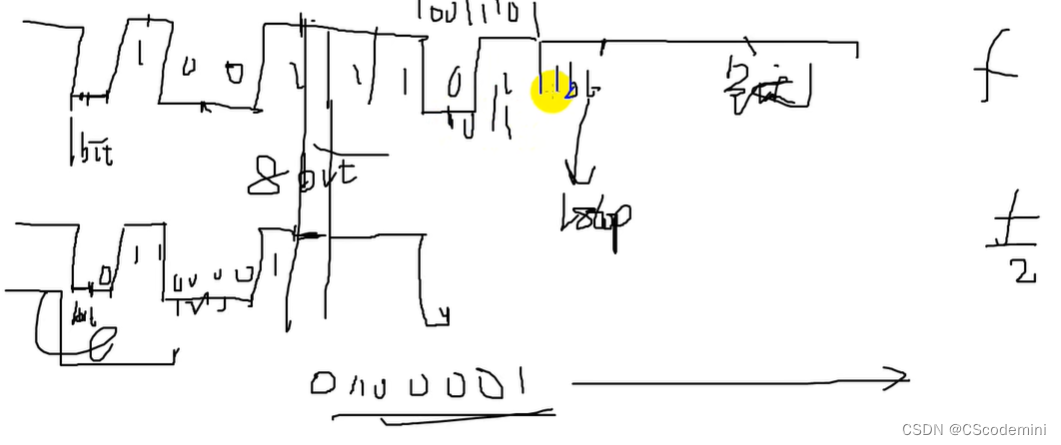

1. 空闲，未发送信息时，A和B双方都发射高电平,如果A的电平由高突然变低，说明A开始发送消息，B收到一个拉低低电平信号，开始准备接收数据；
2. 在起始位拉低一个低电平后就是一个比特位之后，开始发送数据（这个拉低电平的位个数，可以由自己来定义）；
3. 在拉低电平位数后，开始发送数据（不同的处理器发送的数据位是不同的，一般是5到8位，一般用8位，因为char 型变量是8位，1B,这里用char型方便，这里的例子见上图可以看出）；
4. 接着规定奇欧校验的个数；
5. 接着规定停止位；
6. 接着拉高电平，完成一次数据的发送；
   一般格式8n1:8位数据位，n:没有奇欧校验；1：一位停止位；
7. 还要规定收发双方的数据位宽度一样；就是双方的数据频率一样，波特率（bps每秒钟发送的数据位数）就是管理数据频率的；如果双发波特率一样，那么一个比特占的时间就知道；

   总结：
   收发双方在进行通信是要保证以下几点

1：数据位长度确定
.2：确定奇欧校验
3：停止位的长度；
4：波特率；
