欢迎再次来到“码灵半导体CFW32C7UL系列产品应用介绍”连载专题。通过前几期对CFW32C7UL系列的产品介绍,相信大家对CFW32C7UL系列有了较为全面的了解,同时在期间的线上线下交流中,发现不少业内朋友对于CFW32C7UL系列的硬件设计内容较为关注,为此本期我们就从CFW32C7UL系列的评估板来展开介绍。
▲码灵半导体提供的评估板一览

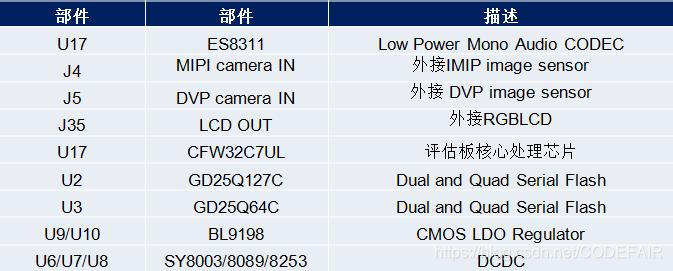

一、评估板上的硬件资源
1、核心板
核心板是评估板中的核心硬件模块,可与底板分离,可通过3.3V供电形成最小工作系统。
含芯片CFW32C7UL(LFBGA 10x10mm)与时钟电路;
QSPI接口的16MB FLASH;电源输入与电压转换电路。
2、底板
底板上设计有CFW32C7UL系列产品的大部分外设接口单元电路,在多种应用场景中,可用作对芯片外设资源进行评估。
1路SSI flash接口,带8MB FLASH;MIPI Camera和DVP Camera;RGB接口的LCD屏【分辨率800x480】;
5V电源输入接口;20pin JTAG接口;SYS复位按键、RTC复位按键;LED电源指示灯,指示5V、3.3V、2.5V供电情况;
1路USB 接口;1路音频入、1路音频出;1路MIC输入;3路UART接口;2路I2C;GPIO 若干。
