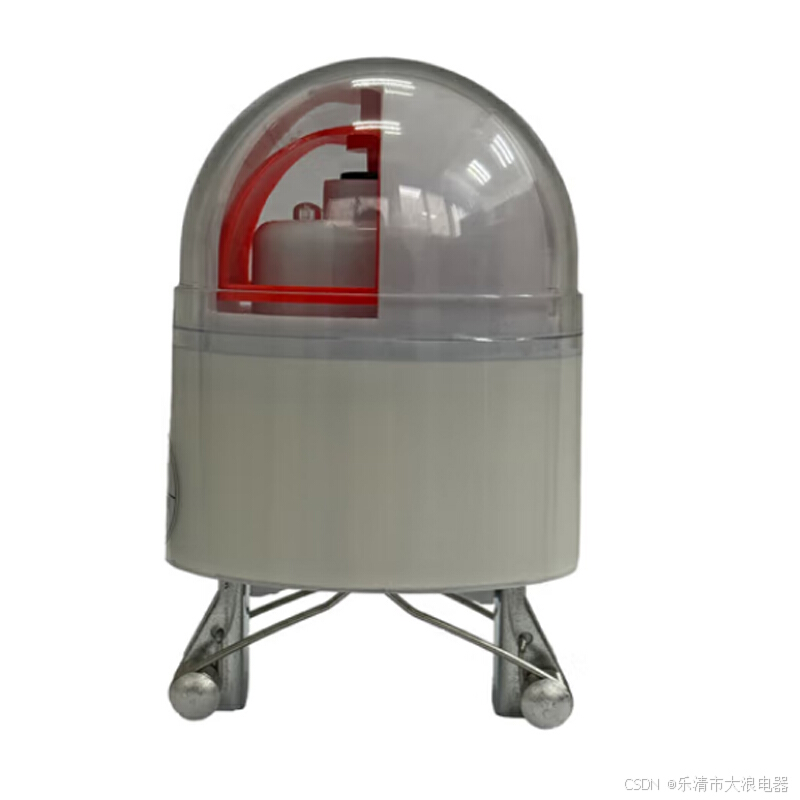

接地短路故障指示灯 EF1023

[功能与效益]

迅速指明故障线路和故障点，减小停电面积;

缩短故障排除时间，提高售电量和供电可靠性;

准确指示瞬间故障，利于排除供电隐患;

为查找隐藏永久性故障点提供了技术手段;

缩短故障点的查找时间，减轻了巡线人员劳动强度;

界定故障责任区，明确责任人;

避免传统多次拉路合闸巡线给电力设备带来的影响;

[应用范围]

安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支;

安装在变电站出口，可判明故障是否由用户原因造成;

安装在用户配变压进线处，可判明故障是否由用户原因造成;

安装在电缆与架空线连接处，可区分故障是否在电缆段

技术参数：

功率:3W

电池：锂电池

防护等级:IP65

电压等级:DC3.7V

光源颜色:红光

色温:3000K

光源类型:LED

尺寸:90*90*190mm

性能特点

故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示，

白天翻牌、晚上发光。 在线运行：直接安装在线路上，免维护。

抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。
自动复位：动作翻牌后，按设定时间自动复位或来电冲击复位。（减少维护人员劳动力）
带电装卸：带电装卸极其简单，不影响线路运行。

工作原理

 架空线路短路故障判据

（l）It≥80A           It为突变量电流启动值（特殊电流可定做）

（2）△I≥0.5I0             △I为电流变化率，I0为短路前线路电流

（3）I＝0              I为线路故障后电流

（4）0.02s≤△T≤3s    △T为电流突变时间



技术指标

 适用电压等级：   110KV≥U≥6KV

 适用导线电流：   I≤1000A

 适用导线线径：   25mm2≤d≤500mm2 （架空裸导线、架空绝缘线)

 动作响应时间：   0.02S≤T≤3S

 静态功耗：       ≤0.5μw       （产品动作过后基本零功耗，保证产品使用寿命）

动作复位时间：   6、12、18、24小时可选   （节省劳动力）

使用环境温度：   －35℃≤T≤+75℃

 使用环境湿度：   ＜100%

 动作次数：       ≥6000次

 产品重量：       ≤400g

 使用寿命：       ≥8年

 防护等级：       IP67

 抗震能力：       地面水平加速0.3g垂直加速0.15g  同时作用3个正弦波 安全系数1.67

 污秽等级：       IV级

 耐受短路电流能力：40KA/2s

 显示方式：        翻牌和闪光显示 360度范围内均可察

 工作电源：        3.3V/2.8ah

 海拔高度：       ＜3km
