【单片机毕业设计】【dz-989】基于单片机的车载环境监测与控制系统设计

 一、功能简介

项目名：基于单片机的车载环境监测与控制系统设计
项目编号：dz-989
单片机类型：STM32F103C8T6
1、通过的DHT11监测当前环境的温湿度，温度大于最大值或者温度小于最小值控制空调打开，湿度只检测，不做处理
2、通过MQ-2监测当前车内的烟雾浓度，烟雾大于最大值，打开风扇通风换气，同时声光报警；
3、通过MS1100监测当前环境中的甲醛浓度，甲醛大于最大值打开风扇通风换气；
4、通过GP2Y10监测当前环境中的粉尘浓度，粉尘大于最大值，开启负离子发生器空气净化；
5、通过OLED显示测量的数据；
6、通过按键可以设置温度阈值、烟雾最大值、甲醛最大值、粉尘最大值；
7、通过WiFi将监测的数据的传输到手机端，手机可以设置参数控制风扇和负离子发生器开关。

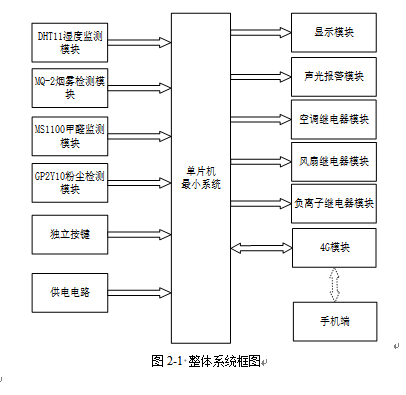

二、系统框图设计

绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的车载环境监测与控制系统设计；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入又可以分为六部分：第一部分是温度检测模块DHT11，通过DHT11获取湿度值；第二部是MS1100甲醛浓度检测模块，通过该模块可以检测到当前环境的甲醛浓度。第三部分是颗粒物监测模块使用的是GP2Y10模块，通过此模块可以监测当前环境中PM2.5。5的数值；第四部分是MQ-2烟雾检测模块，由此模块可以检测当前环境的烟雾浓度。第五部分是按键模块，通过按键可以设置阈值以及控制继电器的开关；第六部分是供电电路，主要是用来对整个系统进行供电；
输出主要可以分为五个部分：第一部分是显示部分温湿度，烟雾浓度，甲醛浓度，粉尘颗粒物浓度的值；第二部分是空调继电器模块，通过继电器来模拟空调的打开和关闭。第三部分是风扇继电器模块，通过继电器来模拟风扇的打开和关闭。第四部分是负离子继电器模块，通过继电器来模拟负离子的打开和关闭。第五部分是声光报警模块，该模块用于当测量值超过设定的阈值时进行声光报警。除此之外WiFi模块即使输入也是输出，WiFi模块还可以通过手机端app来检测到当前的温湿度，烟雾浓度，甲醛浓度，粉尘颗粒物浓度的值还可以设置阈值还可以控制空调，风扇，负离子继电器的开关。

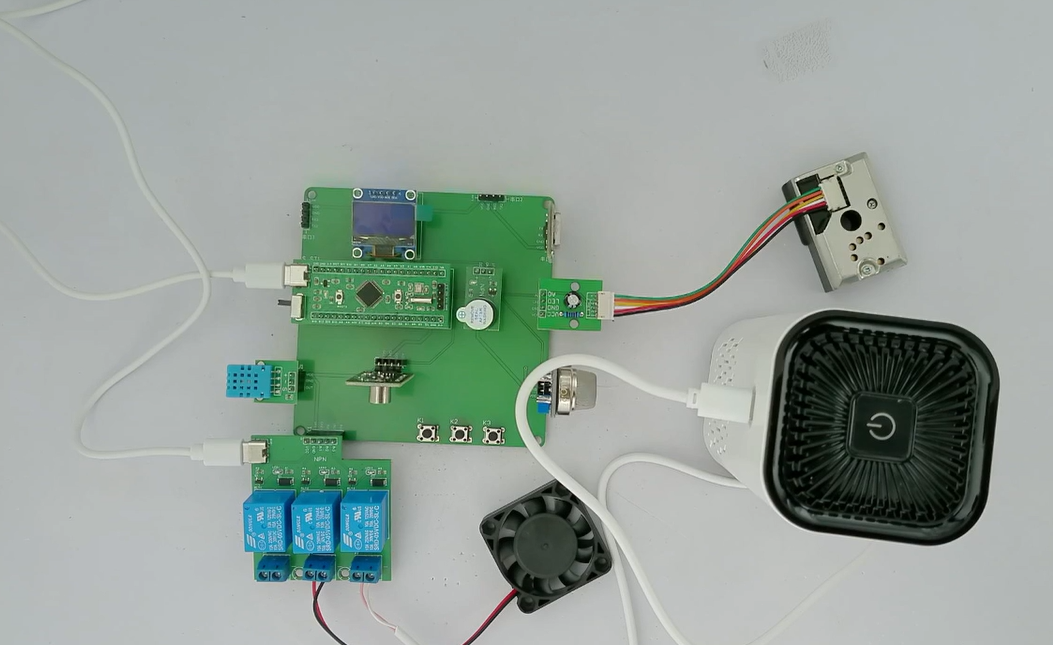

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

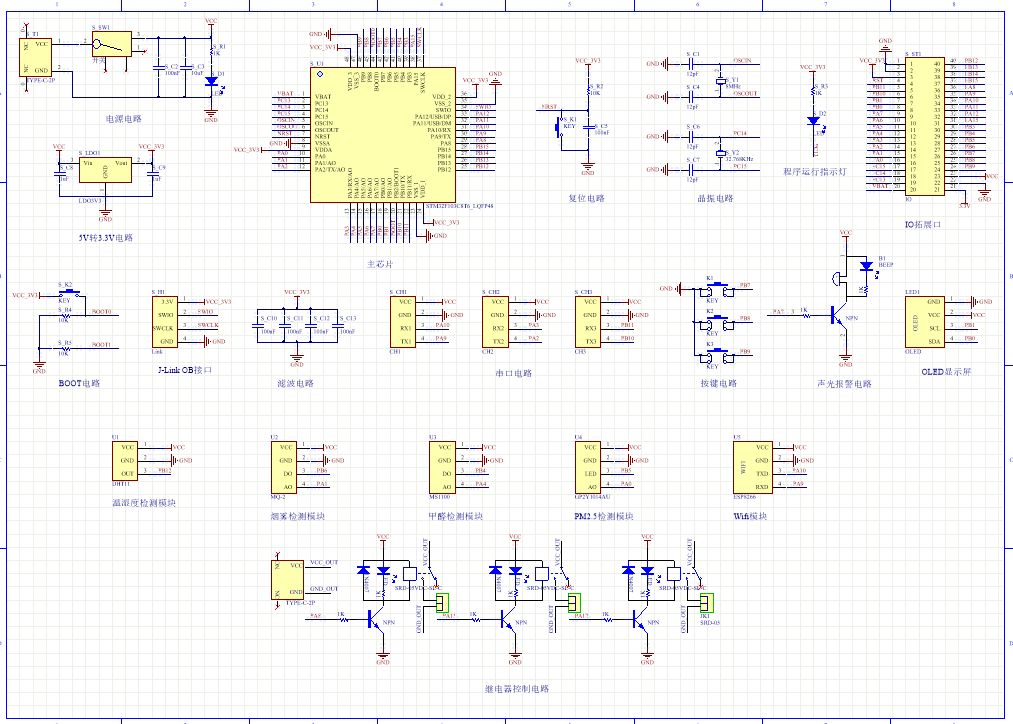

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

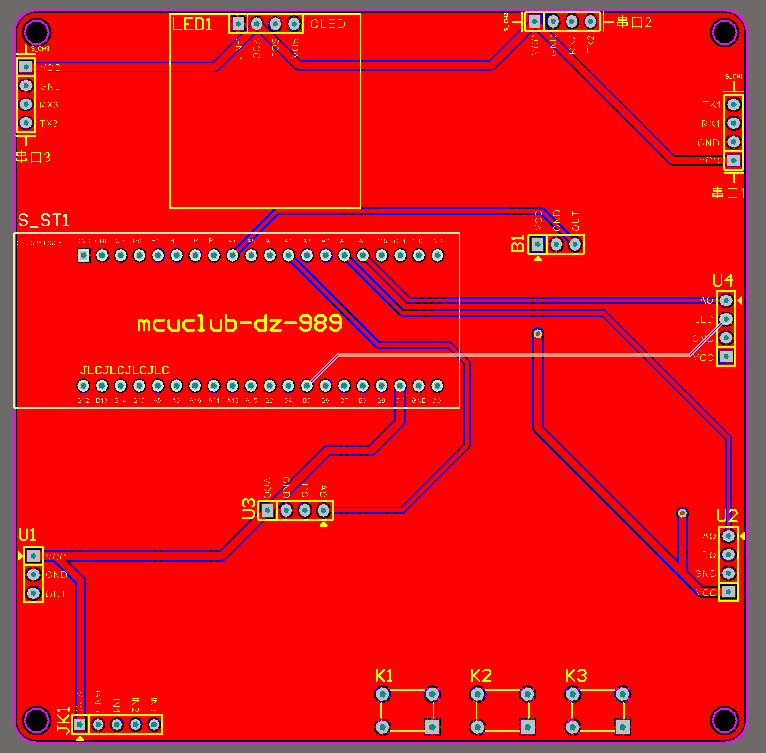

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：按键函数
传参值：无
返回值：无
**********************************/
void Key_Function(void)
{
	key_num = Chiclet_Keyboard_Scan(0);		//按键扫描，获取键值
	if(key_num != 0)								      //有按键按下
	{
		switch(key_num)
		{
			case 1:								            //按键1：切换界面
				display_num++;
				if(display_num >= 6)
				{
					display_num = 0;
				}
