PQ图，因为麻烦，所以经常被遗忘

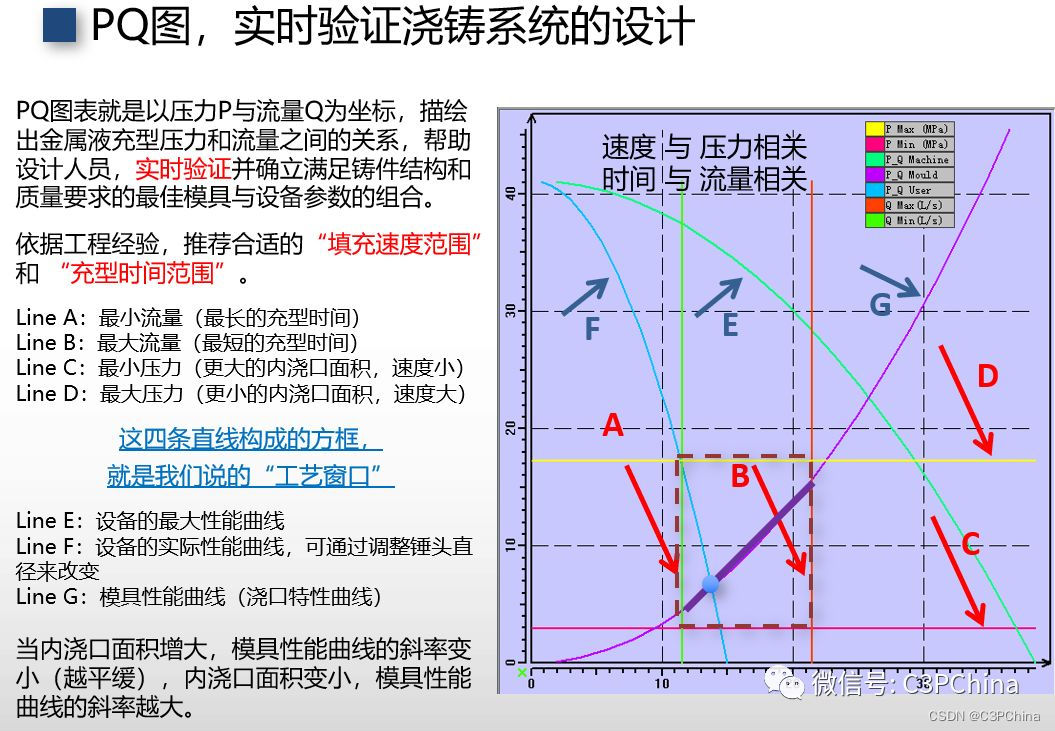

什么样的PQ才是好的？七字真言：

窗大，线长，交点正

敲个黑板， PQ2也称PQ平方图与PQ图是不一样的，请大家不要笑，因为在上两周，笔者还在一本杂志上，看到有作者通篇对着一个PQ图而写成了PQ平方。

PQ图为什么没有得到很好的应用？

事实上，从上世纪八十年代开始，PQ平方图就得到了老一辈压铸专家的重视与推广，可一般的压铸工作者，并没有很深的数学理论功底。虽然PQ平方图有一定的重要性，但由于需要繁琐的数学计算，因此，并未得到很好的推广。

PQ图很麻烦？

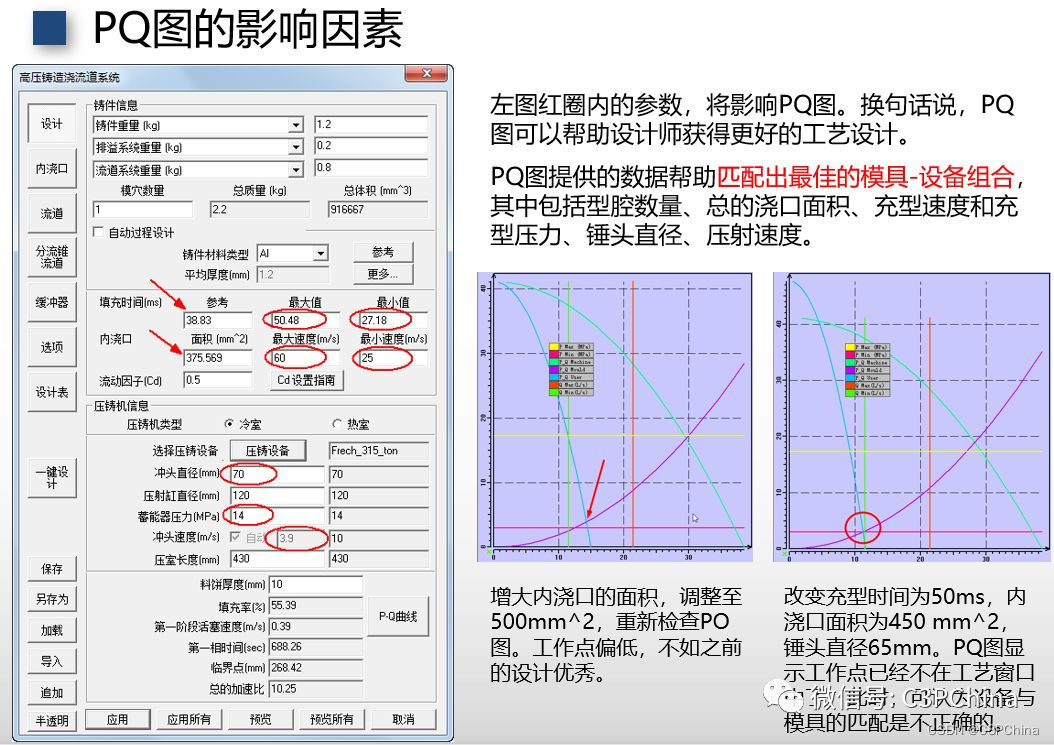

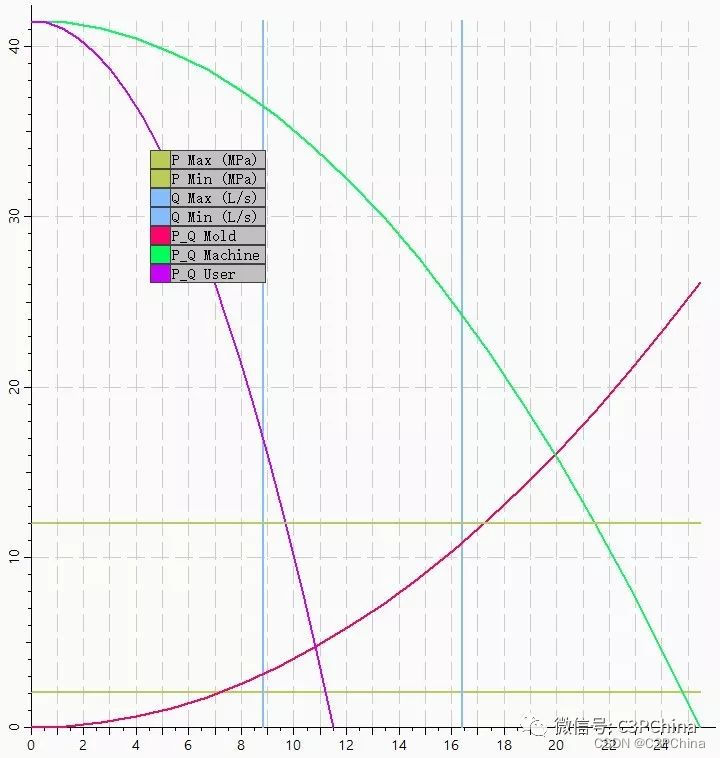

PQ平方图，做出来的图都是直线，这是因为以前计算机不普及，压力P与流量Q的平方是线性关系，为了手工计算作图方便，才将横坐标用流量Q平方来计量。它虽然给手工作图带来了方便，但由于横坐标单位不是线性的，所以图中的趋势也就不能真实直观的反应PQ的变化趋势。有了计算机的应用，我们就很容易将PQ的真实关系表现在PQ图表上了，所以PQ图表比PQ平方图表要直观的多，在Cast-Designer中，只需要一个按钮，就可以应用PQ图表了。

以后不要再怕麻烦了
