写在前面

ANR 问题，对于从事 Android 开发的同学来说并不陌生，日常开发中，经常会遇到应用乃至系统层面引起的各种问题，很多时候因为不了解其运行原理，在面对该类问题时可能会一头雾水。与此同时，因为现有监控能力不足或获取信息有限，使得这类问题如同镜中花水中月，让我们在追求真理的道路上举步维艰。如下图：

工作中在帮助大家分析问题时，发现有不少同学问到，在哪里可以更加系统的学习？于是本人抱着“授人以鱼，不如授人以渔”的态度，结合个人理解和工作实践，接下来将从设计原理、影响要素、工具建设、分析思路，案例实战、优化探索等几个篇章，对 ANR 方向进行一次全面的总结，希望帮助大家在今后的工作中更好地理解和应对以下问题：

什么是 ANR？
系统是如何设计 ANR 的？
发生 ANR 时系统都会获取哪些信息以及工作流程？
导致 ANR 的原因有哪些？
遇到这类问题该如何分析？
如何能更加快速准确的定位问题？
面对这类问题我们能主动做些什么？

简述

在正式分析 ANR 问题之前，先来看看下面这些问题：

系统是如何设计 ANR 的，都有哪些服务或者组件会发生 ANR？
发生 ANR 的时候，系统又是如何工作的，都会获取哪些信息？
影响 ANR 的场景有哪些？我们是如何对其进行归类的？

了解这些有助于我们在面对各种问题时，做到有的放矢，下面我们就来介绍并回答这些问题。

ANR 设计原理

ANR 全称 Applicatipon No Response；Android 设计 ANR 的用意，是系统通过与之交互的组件(Activity，Service，Receiver，Provider)以及用户交互(InputEvent)进行超时监控，以判断应用进程(主线程)是否存在卡死或响应过慢的问题，通俗来说就是很多系统中看门狗(watchdog)的设计思想。

组件超时分类

系统在通过 Binder 通信向应用进程发送上述组件消息或 Input 事件时，在 AMS 或 Input 服务端同时设置一个异步超时监控。当然针对不同类型事件，设置的超时时长也存在差别，以下是 Android 系统对不同类型的超时阈值设置：

(图片仅供参考，国内厂商可能会有调整，每个厂商的标准也存在差异)

Broadcast 超时原理举例

在了解不同类型消息的超时阈值之后，我们再来了解一下超时监控的设计原理。

以 BroadCastReceiver 广播接收超时为例，广播分为有序广播和无序广播，同时又有前台广播和后台广播之分；只针对有序广播设置超时监控机制，并根据前台广播和后台广播的广播类型决定了超时时长；例如后台广播超时时长 60S，前台广播超时时长只有 10S；下面我们结合代码实现来看一下广播消息的发送过程。

无序广播：

对于无序广播，系统在搜集所有接收者之后一次性全部发送完毕，如下图；

通过上图我们看到无序广播是没有设置超时监听机制的，一次性发送给所有接收者，对于应用侧何时接收和响应完全不关心(相当于 UDP 传输)。

有序广播：

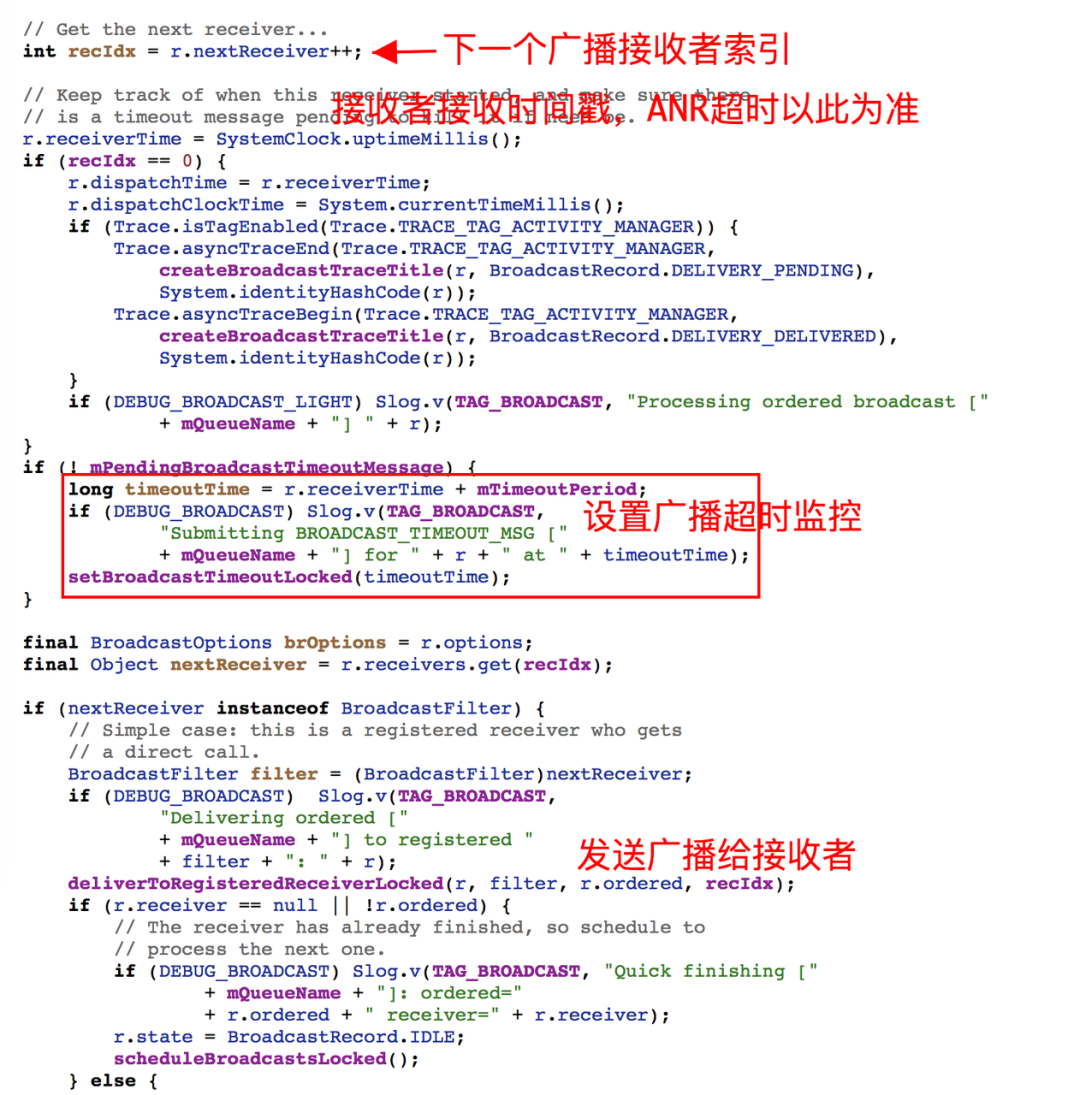

再来看一下有序广播的发送和接收逻辑，同样在系统 AMS 服务中，BoradCastQueue 获取当前正在发送的广播消息，并取出下一个广播接收者，更新发送时间戳，以此时间计算并设置超时时间(但是系统在此进行了一些优化处理，以避免每次广播正常接收后，都需要取消超时监控然后又重新设置，而是采用一种对齐的方式进行复用)。最后将该广播发送给接收者，接收到客户端的完成通知之后，再发送下一个，整个过程如此反复。

在客户端进程中，Binder 线程接收到 AMS 服务发送过来的广播消息之后，会将此消息进行封装成一个 Message，然后将 Message 发送到主线程消息队列(插入到消息队列当前时间节点的位置，也正是基于此类设计导致较多消息调度及时性的问题，后面我们将详细介绍)，消息接收逻辑如下：

正常情况下，很多广播请求都会在客户端及时响应，然后通知到系统 AMS 服务取消本次超时监控。但是在部分业务场景或系统场景异常的情况下，发送的广播未及时调度，没有及时通知到系统服务，便会在系统服务侧触发超时，判定应用进程响应超时。AMS 响应超时代码逻辑如下：

final void broadcastTimeoutLocked(boolean fromMsg) {
        ......
        long now = SystemClock.uptimeMillis();
        BroadcastRecord r = mOrderedBroadcasts.get(0);
        if (fromMsg) {
            //我们刚才提到的时间对齐方式，避免频繁取消和设置消息超时
            long timeoutTime = r.receiverTime + mTimeoutPeriod;
            if (timeoutTime > now) {
                setBroadcastTimeoutLocked(timeoutTime);
                return;
            }
        }
        ......
        ......
        Object curReceiver;
        if (r.nextReceiver > 0) {
            //获取当前超时广播接收者
  &nb
