Arduino 4×4矩阵键盘按键扫描程序原理

下图左是一款常见的薄膜按键模块（hex keypad），有4×4或3×4（少了最右边一行的A，B，C，D键），它的内部如同下图右边的电路所示，是由16个按键（开关）交织而成。有些按键模块直接使用按键（微触）开关组装，连接电路与程序都和本文相同。

4×4按键模块有8个接脚，分成列、行两组，可以接在Arduino的任意8个接脚，笔者将它接在数位6~13脚：

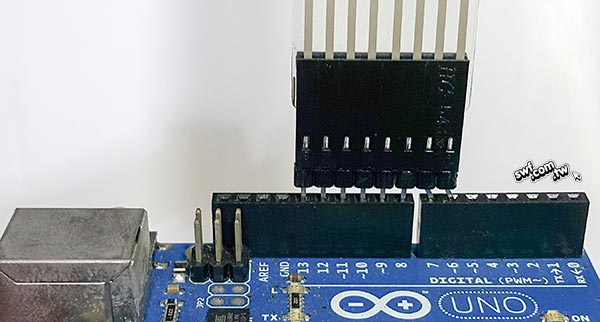

为了简化接线，可以使用「长脚型」排针，将其中两个脚用尖嘴钳稍微折弯，即可插入Arduino的排母：

排针上头的黑色塑料，可以用蛮力让它移到中间的位置，以便衔接两边的排母：

4×4薄膜键盘的Arduino按键侦测程序

撰写Arduino按键侦测
