深度学习神经网络常见激活函数的matlab代码

最新推荐文章于 2024-06-14 00:41:06 发布

Int3ger

最新推荐文章于 2024-06-14 00:41:06 发布

阅读量2.6k

点赞数 6

CC 4.0 BY-SA版权

文章标签： matlab 深度学习神经网络

本文链接：https://blog.youkuaiyun.com/Butch3r/article/details/131343413

本文展示了Sigmoid、Tanh、ReLU、LeakyReLU、ELU和GELU这六种常用的激活函数的图形表示，解释了它们的数学公式，并通过MATLAB代码进行了绘制，帮助理解这些函数在神经网络中的行为特点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

sigmoid激活函数、Tanh激活函数、ReLU激活函数、LeakyReLU激活函数、ELU激活函数、GELU激活函数

代码

clc
clear all
x = -10:0.1:10;
%%  sigmoid
f1 = figure;
set(gcf,'Position',[100,200,1100,450])
y = (1+ exp(-x)).^-1;
subplot(2,3,1),
plot(x,y);
axis([-inf,inf,-0.05,1.05])
latex = '$$sigmoid(x) = \frac{1}{1 + e^{-x}}$$';
text(-9,0.8,latex,'Interpreter','latex','FontSize',9);

title('Sigmoid');
%% Tanh
subplot(2,3,2)
Tanh = (exp(x)-exp(-x)).*((exp(x)+exp(-x)).^-1);
plot(x,Tanh);
title('Tanh');
latex = '$Tanh(x) = \frac{{e^x} - {e^{ - x}}}{{e^x} + {e^{ - x}}}$';
text(-9,0.6,latex,'Interpreter','latex','FontSize',11);

axis([-inf,inf,-1.05,1.05])
%% ReLU
subplot(2,3,3)
ReLU =  max(0, x);
plot(x,ReLU);
title('ReLU');
latex = '$ReLU(x) = \left\{ \begin{array}{l}x,x \ge 0\\0,x < 0\end{array} \right.$';
text(-8,8,latex,'Interpreter','latex','FontSize',9);

axis([-inf,inf,-0.5,inf])
%% LeakyReLU
subplot(2,3,4)
alpha = 0.1;
LeakyReLU = max(alpha*x, x);
plot(x,LeakyReLU);
title('LeakyReLU(\alpha=0.1)');
axis([-inf,inf,-1.5,inf])
latex = '$LeakyReLU(x){\rm{ = }}\left\{ \begin{array}{l}x,x \ge 0\\\alpha x,x < 0\end{array} \right.$';
text(-9,7,latex,'Interpreter','latex','FontSize',9);


%% ELU
subplot(2,3,5)
ELU = elu(x);
plot(x,ELU);
title('ELU(\alpha=1)');
axis([-inf,inf,-1.5,inf])
latex = '$ELU = \left\{ \begin{array}{l}x,x > 0\\\alpha ({e^x} - 1),x \le 0\end{array} \right.$';
text(-8,7,latex,'Interpreter','latex','FontSize',9);

%% GELU
subplot(2,3,6)
GELU =0.5 * x .* (1 + tanh(sqrt(2/pi) * (x + 0.044715 * x.^3)));
plot(x,GELU);
title('GELU');
latex = '$GELU = x \cdot \frac{1}{2}[1 + erf(\frac{x}{{\sqrt 2 }})]$';
text(-9,7,latex,'Interpreter','latex','FontSize',10);

axis([-inf,inf,-1.5,inf])
set(0,'defaultfigurecolor','w');
sgtitle('Activation Function');

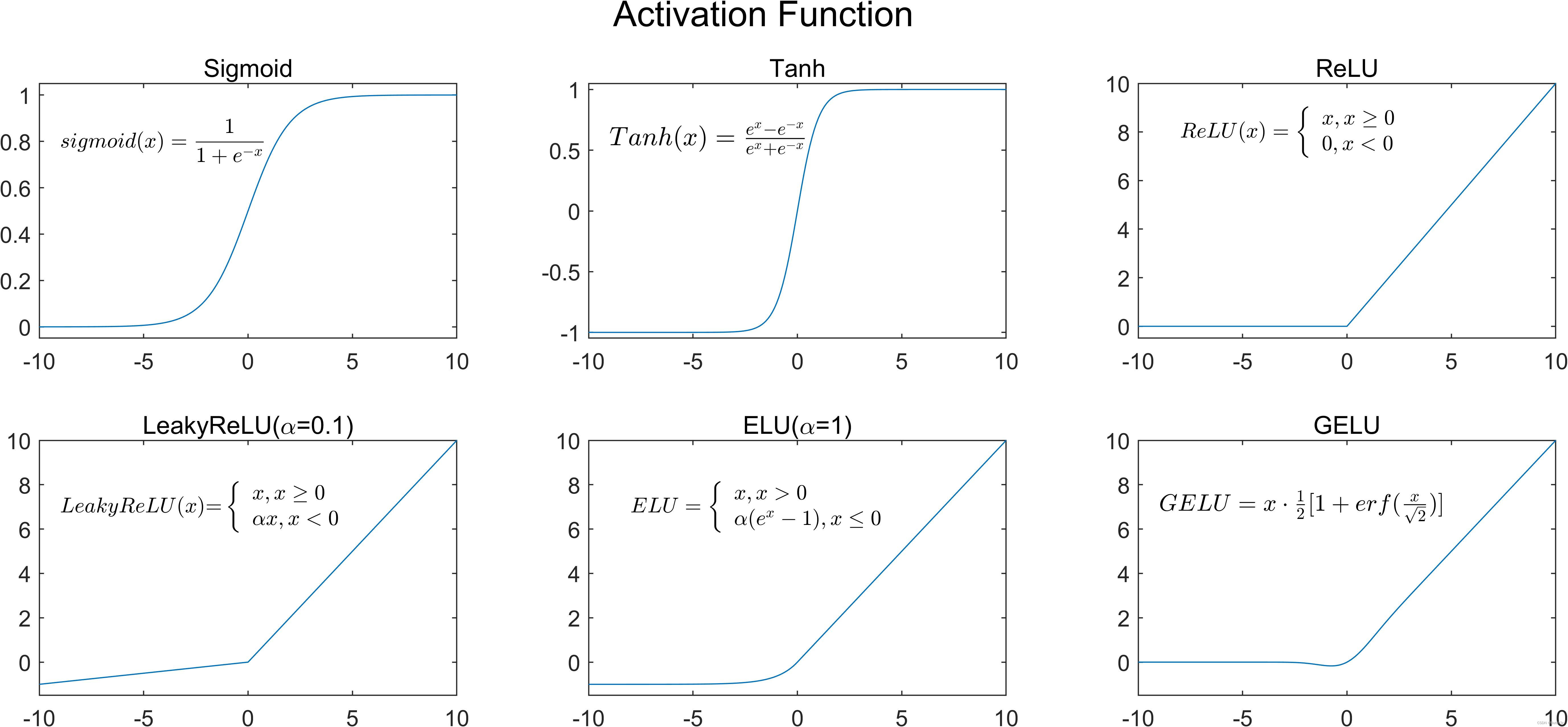

结果
