CNN之LeNet初学者笔记

1. 介绍

Lenet 是一系列网络的合称，包括 Lenet1 - Lenet5，由 Yann LeCun 等人 在1990年《Handwritten Digit Recognition with a Back-Propagation Network》中提出，是卷积神经网络的开山之作，也是将深度学习推向繁荣的一座里程碑。

LeNet首次采用了卷积层、池化层这两个全新的神经网络组件，接收灰度图像，并输出其中包含的手写数字，在手写字符识别任务上取得了瞩目的准确率。LeNet网络的一系列的版本，以LeNet-5版本最为著名，也是LeNet系列中效果最佳的版本。

2. 网络结构

Lenet是一个 7 层的神经网络，包含 3 个卷积层，2 个池化层，1 个全连接层，1个输出层。其中所有卷积层的卷积核都为 5x5，步长=1，池化方法都为平均池化，激活函数为 Sigmoid（目前使用的Lenet已改为ReLu），网络结构如下：

3. 模型特点

1. 首次提出了卷积神经网络基本框架：卷积层，池化层，全连接层
2. 卷积层的权重共享，比全连接层使用的参数更少，节省了计算量和存储空间
3. 卷积层的局部连接，保证了图像的空间相关性
4. 使用映射到空间均值下采样，减少特征数量
5. 使用双曲线（tanh）或S型（sigmoid）形式的非线性激活函数

4. 卷积层输入输出计算

1. 卷积层输入特征图（input feature map)的尺寸：

   $$input\_mapsize=H_{in}\times W_{in}$$

   其中$H_{in}，W_{in}$依次为输入特征图的高，宽

2. 输出通道数K（kernel即卷积核个数）

   正方形卷积核的边长为$F$；步幅（stride）为$S$；补零的行数和列数（padding）为$P$​

   • 卷积核与输入图片（二维向量）的计算过程：

   $$output\_map=\sum _{v,w}input\_map[i+v,j+w]\times kernel[v,w]$$

   ​ 其中$v,w$取值范围为kernel的长宽即$[0,F-1]$

   • 偏置操作：

     ​ 为了更好的拟合数据，卷积算子还需要加上偏置项，即上面得到的输出特征图每项都要加上一个偏置项。

   • 填充（padding）：

     ​ 由于输入图像的边缘位置像素点无法进行卷积滤波，进而填充，即在边缘像素点周围填充“0”（即0填充），注意，在这种填充机制下，卷积后的图像分辨率将与卷积前图像分辨率一致，不存在下采样。

   • 下采样（downsampling）

     ​ 通常称为池化（Pooling），它的作用是减小特征图的空间尺寸。最常见的池化操作是最大池化（Max Pooling），它将原始特征图划分为不重叠的小区域，然后在每个区域中选择最大值作为采样点，从而减小特征图的宽度和高度。池化操作有助于提取特征的平移不变性，同时减少了特征图的尺寸，减少了参数量和计算量，缓解了过拟合。

   • 上采样（upsampling）

     ​ 常用于将特征图的空间尺寸恢复到原始输入尺寸，或者增加特征图的分辨率。常见的上采样操作包括反卷积（Deconvolution）或转置卷积（Transpose Convolution）和插值（Interpolation）。

     ​ 反卷积操作通过学习可逆卷积核来进行上采样，而插值操作则通过插值算法（如最近邻插值、双线性插值等）对特征图进行填充和插值，从而增加特征图的尺寸。

3. 步长（stride）

   当Stride=1时，卷积核滑动跳过1个像素，这是最基本的单步滑动，也是标准的卷积模式。Stride=k表示卷积核移动跳过的步长是k。

4. 输出特征图（output feature map）的尺寸：

   $$\begin{gathered} H_{out}=H_{in}-k_h+1 \\ Wout=Win-k_w+1 \end{gathered}$$
   其中$k_h,k_w$分别为卷积核的高宽，对上文即都为$F$​

   如果在输入图片第一行之前填充$P_{h1}$行，在最后一行之后填充$P_{h2}$行；在图片第1列之前填充$P_{w1}$列，在最后1列之后填充$P_{w2}$列；则填充之后的图片尺寸为$$(H_{in}+P_{h1}+P_{h2})\times (W_{in}+P_{w1}+P_{w2})$$。经过大小为$k_h\times k_w$​的卷积核操作之后，输出图片的尺寸为：
   $$
   H_{out}=H_{in}+P_{h1}+P_{h2}−k_h+1\

   W {out} = W{in}+P_{w1}+ P_{w2}−k_w+1
   $$一般padding采取等量填充，且卷积核为正方形，即上式可化为$$
   H_{out}=H_{in}+2P_h−F+1\
   W {out} = W{in}+2P_w−F+1
   $$
   即当$P=\frac{F-1}{2}$​时，卷积后图像尺寸不变。

   当高和宽方向的步幅分别为$S_h,S_w$​时，输出特征图尺寸的计算公式是：
   $$\begin{gathered} H_{out}=\frac{H_{in}+2P_h-F}{S_h}+1 \\ {W}_{out}=\frac{W_{in}+2P_w-F}{S_w}+1 \end{gathered}$$

   5. 多输入通道，多输出通道和批量操作

      前面都为二维的卷积计算过程，但是对于彩色照片有RGB三个通道。

      此时的形状为
      $$input\_mapsize=H_{in}\times W_{in}\times C_{in}$$
      其中$H_{in}，W_{in}，C_{in}$​依次为输入特征图的高，宽，通道数

      • 多输入通道场景

        1. 分别对每个通道设计一个2维数组作为卷积核，形状为$k_h\times k_w\times C_{in}$​
        2. 对任一通道$C_i\in [0,C_{in}-1]$分别用卷积核卷积
        3. 将多通道结果相加得到一个形状为$H_{out}\times W_{out}$的二维数组

      • 多输出通道场景

        适用于检测多种类型的特征。卷积核数组维度为$C_{out}\times C_{in}\times k_h\times k_w$​

        1. 对任一输出通道$c_{out}\in [0,C_{out})$，分别使用上面描述的形状为$k_h\times k_w\times C_{in}$​的卷积核对输入图片做卷积。
        2. 将这$C_{out}$个形状为$H_{out}\times W_{out}$的二维数组拼接在一起，形成维度为$$C_{out}\times H_{out}\times W_{out}$$的三维数组。

      • 批量操作

        适用于对多帧样本放在一起形成一个mini-batch进行批量操作。此时输入维度为

        $H_{in}\times W_{in}\times C_{in}\times N$。对每个图片使用同样的卷积核进行卷积操作，设卷积核维度为$C_{out}\times C_{in}\times k_h\times k_w$，那么最终的输出特征图维度为$$N\times C_{out}\times H_{out}\times W_{out}$$​

   6. 图像卷积例子

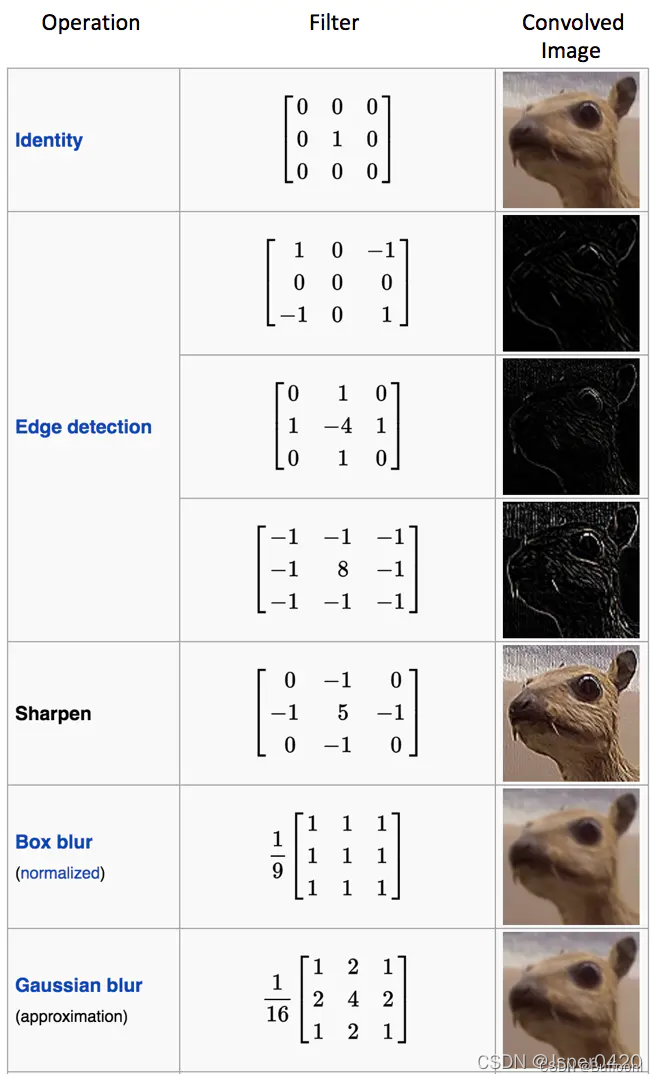

      分别为边缘检测，锐化，盒式模糊，高斯模糊等处理方式

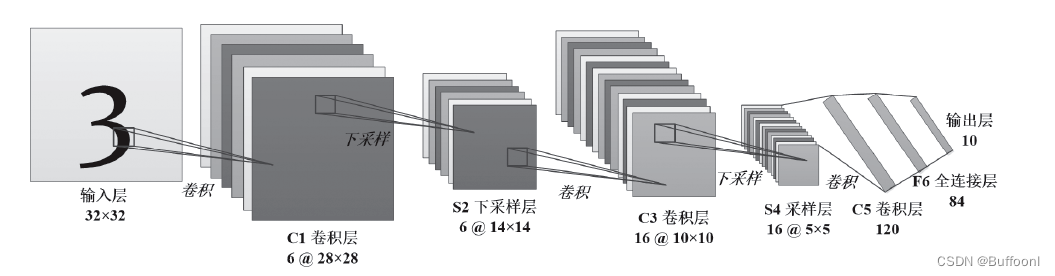

5.LeNet-5网络框架

1. 输入层

   首先通过尺寸归一化，把输入图像全部转化为$32\times 32$大小

2. 第一层-卷积层C1

   Parameters	size
   input mapsize	$32\times 32$
   kernel size	$5\times 5$
   kernel count	6
   featuremap size	$28\times 28$
   Neuron count	$28\times 28\times 6$
   Training parameters	$(5\times 5+1)\times 6=156$(1为偏置)
   Connection count	$156\times 6\times 28\times 28=122304$

3. 第二层-池化层S2（下采样）

   Parameters	size
   input mapsize	$28\times 28$
   pooling size	$2\times 2$
   pooling layers	6
   featuremap size	$14\times 14$
   Neuron count	$14\times 14\times 6$
   Training parameters	$2\times 6$
   Connection count	$(2\times 2+1)\times 6\times 14\times 14$

   作用就是特征映射（降维）。这里减半是因为池化单元没有重叠，也就是$S=2$，根据上面公式$H_{out}=\frac{H_{in}-F}{S}+1$得到$H_{out}=\frac{H_{in}}{2}$，相当于图像大小减半。

   池化层计算过程：2×2 单元里的值相加，然后再乘以训练参数w，再加上一个偏置参数b（每一个特征图共享相同的w和b)，然后取sigmoid值（S函数：0-1区间），作为对应的该单元的值。下面是两种池化方法。

4. 第三层-卷积层C3

   Parameters	size
   input mapsize	S2中6个特征图组合
   kernel size	$5\times 5$
   kernel count	$16$
   featuremap size	$10\times 10（14-5+1）$
   Training parameters	$$\begin{gathered} 6\times (3\times 5\times 5+1)+6\times (4\times 5\times 5+1)+3\times (4\times 5\times 5+1) \\ +1\times (6\times 5\times 5+1)=1516 \end{gathered}$$
   Connection count	$10\times 10\times 1616=151600$

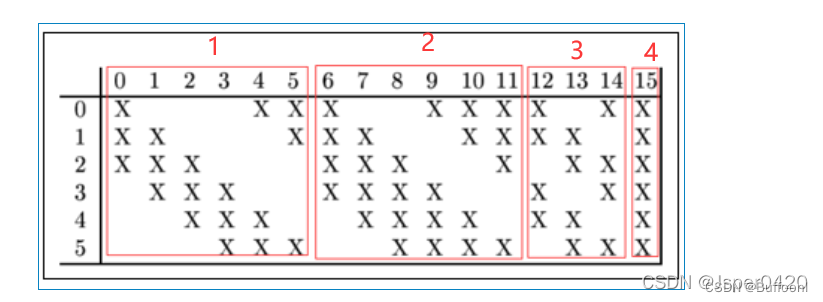

   输入的6个feature map与输出的16个feature map的关系图如下：



   C3的前6个feature map（上图红框1的6列）与S2层相连的3个feature map相连接（上图红框1的某相邻的3行），后面6个feature map（上图红框2的6列）与S2层相连的4个feature map相连接（上图红框2的某相邻的4行），后面3个feature map（上图红框3的3列）与S2层部分不相连的4个feature map（上图红框3的某不相邻的4行）相连接，最后一个（上图红框4）与S2层的所有feature map（上图红框4的所有行）相连。

5. 第四层-池化层S4

   类似S2

   Parameters	size
   input mapsize	$10\times 10$
   pooling size	$2\times 2$
   pooling layers	$16$
   featuremap size	$5\times 5$
   Neuron count	$5\times 5\times 16=400$
   Training parameters	$2\times 16$
   Connection count	$(2\times 2+1)\times 16\times 5\times 5$

6. 第五层-卷积层C5

   Parameters	size
   input mapsize	S4中$16$个$5\times 5$特征图组合
   kernel size	$5\times 5$
   kernel count	$120$
   featuremap size	$1\times 1$
   Training parameters\Connection count	$120\times (16\times 5\times 5+1)=48120$

7. 第六层-全连接层F6

   Parameters	size
   input mapsize	$120\times 1\times 1$
   output mapsize	$84$
   Training parameters\Connection count	$(120+1)\times 84=10164$

   第六层是全连接层。F6层有84个节点，对应于一个7x12的比特图，-1表示白色，1表示黑色，这样每个符号的比特图的黑白色就对应于一个编码。该层的训练参数和连接数是(120 + 1)x84=10164。

8. 输出层-Output层

   也为全连接层共十个节点，分别代表数字0到9。如果第i个节点的值为0，则表示网络识别的结果是数字i。采用的是径向基函数（RBF）的网络连接方式。假设x是上一层的输入，y是RBF的输出，则RBF输出的计算方式是：
   $$y_i=\sum _j(x_j-w_{ij}{)}^2$$
   径向基神经网络：它基于距离进行衡量两个数据的相近程度的，RBF网最显著的特点是隐节点采用输人模式与中心向量的距离（如欧氏距离）作为函数的自变量，并使用径向基函数（如函数）作为激活函数。暂不扩展

6.LeNet代码实现

• model.py：定义LeNet网络模型
• train.py：加载数据集并训练，计算loss和accuracy，保存训练好的网络参数
• predict.py：用自己的数据集进行分类测试

1. model.py

   # 导入pytorch库
   import torch
   # 导入torch.nn模块
   from torch import nn


   # 定义LeNet网络模型
   # MyLeNet5（子类）继承nn.Module（父类）
   class MyLeNet5(nn.Module):
       # 子类继承中重新定义Module类的__init__()和forward()函数
       # init()函数：进行初始化，申明模型中各层的定义
       def __init__(self):
           # super：引入父类的初始化方法给子类进行初始化
           super(MyLeNet5, self).__init__()
           # 卷积层，输入大小为28*28，输出大小为28*28，输入通道为1，输出为6，卷积核为5，扩充边缘为2
           self.c1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2)
           # 使用sigmoid作为激活函数
           self.Sigmoid = nn.Sigmoid()
           # AvgPool2d：二维平均池化操作
           # 池化层，输入大小为28*28，输出大小为14*14，输入通道为6，输出为6，卷积核为2，步长为2
           self.s2 = nn.AvgPool2d(kernel_size=2, stride=2)
           # 卷积层，输入大小为14*14，输出大小为10*10，输入通道为6，输出为16，卷积核为5
           self.c3 = nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5)
           # 池化层，输入大小为10*10，输出大小为5*5，输入通道为16，输出为16，卷积核为2，步长为2
           self.s4 = nn.AvgPool2d(kernel_size=2, stride=2)
           # 卷积层，输入大小为5*5，输出大小为1*1，输入通道为16，输出为120，卷积核为5
           self.c5 = nn.Conv2d(in_channels=16, out_channels=120, kernel_size=5)
           # Flatten()：将张量（多维数组）平坦化处理，张量的第0维表示的是batch_size（数量），所以Flatten()默认从第二维开始平坦化
           self.flatten = nn.Flatten()
           # 全连接层
           # Linear（in_features，out_features）
           # in_features指的是[batch_size, size]中的size,即样本的大小
           # out_features指的是[batch_size，output_size]中的output_size，样本输出的维度大小，也代表了该全连接层的神经元个数
           self.f6 = nn.Linear(120, 84)
           # 全连接层&输出层
           self.output = nn.Linear(84, 10)

       # forward()：定义前向传播过程,描述了各层之间的连接关系
       def forward(self, x):
           # x输入为28*28*1， 输出为28*28*6
           x = self.Sigmoid(self.c1(x))
           # x输入为28*28*6，输出为14*14*6
           x = self.s2(x)
           # x输入为14*14*6，输出为10*10*16
           x = self.Sigmoid(self.c3(x))
           # x输入为10*10*16，输出为5*5*16
           x = self.s4(x)
           # x输入为5*5*16，输出为1*1*120
           x = self.c5(x)
           x = self.flatten(x)
           # x输入为120，输出为84
           x = self.f6(x)
           # x输入为84，输出为10
           x = self.output(x)
           return x

   # 测试代码
   # 每个python模块（python文件）都包含内置的变量 __name__，当该模块被直接执行的时候，__name__ 等于文件名（包含后缀 .py ）
   # 如果该模块 import 到其他模块中，则该模块的 __name__ 等于模块名称（不包含后缀.py）
   # “__main__” 始终指当前执行模块的名称（包含后缀.py）
   # if确保只有单独运行该模块时，此表达式才成立，才可以进入此判断语法，执行其中的测试代码，反之不行
   if __name__ == "__main__":
       # rand:返回一个张量，包含了从区间[0, 1)的均匀分布中抽取的一组随机数，此处为四维张量
       x = torch.rand([1, 1, 28, 28])
       # 模型实例化
       model = MyLeNet5()
       y = model(x)


2. train.py

   import torch
   from torch import nn
   from model import MyLeNet5
   # lr_scheduler：提供一些根据epoch训练次数来调整学习率的方法
   from torch.optim import lr_scheduler
   # torchvision：PyTorch的一个图形库，服务于PyTorch深度学习框架的，主要用来构建计算机视觉模型
   # transforms：主要是用于常见的一些图形变换
   # datasets：包含加载数据的函数及常用的数据集接口
   from torchvision import datasets, transforms
   # os：operating system（操作系统），os模块封装了常见的文件和目录操作
   import os

   # 数据转化为Tensor格式
   # Compose()：将多个transforms的操作整合在一起
   # ToTensor(): 将numpy的ndarray或PIL.Image读的图片转换成形状为(C,H, W)的Tensor格式，且归一化到[0,1.0]之间
   data_transform = transforms.Compose([
       transforms.ToTensor()
   ])

   # 加载训练数据集
   # MNIST数据集来自美国国家标准与技术研究所, 训练集 (training set)、测试集(test set)由分别由来自250个不同人手写的数字构成
   # MNIST数据集包含：Training set images、Training set images、Test set images、Test set labels
   # train = true是训练集，false为测试集
   train_dataset = datasets.MNIST(root='./data', train=True, transform=data_transform, download=True)
   # DataLoader：将读取的数据按照batch size大小封装并行训练
   # dataset (Dataset)：加载的数据集
   # batch_size (int, optional)：每个batch加载多少个样本(默认: 1)
   # shuffle (bool, optional)：设置为True时会在每个epoch重新打乱数据(默认: False)
   train_dataloader = torch.utils.data.DataLoader(dataset=train_dataset, batch_size=16, shuffle=True)
   # 加载测试数据集
   test_dataset = datasets.MNIST(root='./data', train=False, transform=data_transform, download=True)
   test_dataloader = torch.utils.data.DataLoader(dataset=test_dataset, batch_size=16, shuffle=True)

   # 如果有NVIDA显卡，转到GPU训练，否则用CPU
   device = 'cuda' if torch.cuda.is_available() else 'cpu'

   # 模型实例化，将模型转到device
   model = MyLeNet5().to(device)

   # 定义损失函数（交叉熵损失）
   loss_fn = nn.CrossEntropyLoss()

   # 定义优化器(随机梯度下降法)
   # params(iterable)：要训练的参数，一般传入的是model.parameters()
   # lr(float)：learning_rate学习率，也就是步长
   # momentum(float, 可选)：动量因子（默认：0），矫正优化率
   optimizer = torch.optim.SGD(model.parameters(), lr=1e-3, momentum=0.9)

   # 学习率，每隔10轮变为原来的0.1
   # StepLR：用于调整学习率，一般情况下会设置随着epoch的增大而逐渐减小学习率从而达到更好的训练效果
   # optimizer （Optimizer）：需要更改学习率的优化器
   # step_size（int）：每训练step_size个epoch，更新一次参数
   # gamma（float）：更新lr的乘法因子
   lr_scheduler = lr_scheduler.StepLR(optimizer, step_size=10, gamma=0.1)


   # 定义训练函数
   def train(dataloader, model, loss_fn, optimizer):
       loss, current, n = 0.0, 0.0, 0
       # dataloader: 传入数据（数据包括：训练数据和标签）
       # enumerate()：用于将一个可遍历的数据对象(如列表、元组或字符串)组合为一个索引序列，一般用在for循环当中
       # enumerate返回值有两个：一个是序号，一个是数据（包含训练数据和标签）
       # x：训练数据（inputs）(tensor类型的），y：标签（labels）(tensor类型的）
       for batch, (x, y) in enumerate(dataloader):
           # 前向传播
           x, y = x.to(device), y.to(device)
           # 计算训练值
           output = model(x)
           # 计算观测值（label）与训练值的损失函数
           cur_loss = loss_fn(output, y)
           # torch.max(input, dim)函数
           # input是具体的tensor，dim是max函数索引的维度，0是每列的最大值，1是每行的最大值输出
           # 函数会返回两个tensor，第一个tensor是每行的最大值；第二个tensor是每行最大值的索引
           _, pred = torch.max(output, axis=1)
           # 计算每批次的准确率
           # output.shape[0]一维长度为该批次的数量
           # torch.sum()对输入的tensor数据的某一维度求和
           cur_acc = torch.sum(y == pred) / output.shape[0]

           # 反向传播
           # 清空过往梯度
           optimizer.zero_grad()
           # 反向传播，计算当前梯度
           cur_loss.backward()
           # 根据梯度更新网络参数
           optimizer.step()
           # .item()：得到元素张量的元素值
           loss += cur_loss.item()
           current += cur_acc.item()
           n = n + 1

       train_loss = loss / n
       train_acc = current / n
       # 计算训练的错误率
       print('train_loss' + str(train_loss))
       # 计算训练的准确率
       print('train_acc' + str(train_acc))


   # 定义验证函数
   def val(dataloader, model, loss_fn):
       # model.eval()：设置为验证模式，如果模型中有Batch Normalization或Dropout，则不启用，以防改变权值
       model.eval()
       loss, current, n = 0.0, 0.0, 0
       # with torch.no_grad()：将with语句包裹起来的部分停止梯度的更新，从而节省了GPU算力和显存，但是并不会影响dropout和BN层的行为
       with torch.no_grad():
           for batch, (x, y) in enumerate(dataloader):
               # 前向传播
               x, y = x.to(device), y.to(device)
               output = model(x)
               cur_loss = loss_fn(output, y)
               _, pred = torch.max(output, axis=1)
               cur_acc = torch.sum(y == pred) / output.shape[0]
               loss += cur_loss.item()
               current += cur_acc.item()
               n = n + 1
           # 计算验证的错误率
           print("val_loss：" + str(loss / n))
           # 计算验证的准确率
           print("val_acc：" + str(current / n))
           # 返回模型准确率
           return current / n


   # 开始训练
   # 训练次数
   epoch = 10
   # 用于判断最佳模型
   min_acc = 0
   for t in range(epoch):
       print(f'epoch {t + 1}\n---------------')
       # 训练模型
       train(train_dataloader, model, loss_fn, optimizer)
       # 验证模型
       a = val(test_dataloader, model, loss_fn)
       # 保存最好的模型权重
       if a > min_acc:
           folder = 'save_model'
           # path.exists：判断括号里的文件是否存在，存在为True，括号内可以是文件路径
           if not os.path.exists(folder):
               # os.mkdir() ：用于以数字权限模式创建目录
               os.mkdir('save_model')
           min_acc = a
           print('save best model')
           # torch.save(state, dir)保存模型等相关参数，dir表示保存文件的路径+保存文件名
           # model.state_dict()：返回的是一个OrderedDict，存储了网络结构的名字和对应的参数
           torch.save(model.state_dict(), 'save_model/best_model.pth')
   print('Done!')


3. predict.py

   import torch
   from model import MyLeNet5
   from torch.autograd import Variable
   from torchvision import datasets, transforms
   from torchvision.transforms import ToPILImage

   # Compose()：将多个transforms的操作整合在一起
   data_transform = transforms.Compose([
       # ToTensor()：数据转化为Tensor格式
       transforms.ToTensor()
   ])

   # 加载训练数据集
   train_dataset = datasets.MNIST(root='./data', train=True, transform=data_transform, download=True)
   # 给训练集创建一个数据加载器, shuffle=True用于打乱数据集，每次都会以不同的顺序返回
   train_dataloader = torch.utils.data.DataLoader(dataset=train_dataset, batch_size=16, shuffle=True)

   # 加载测试数据集
   test_dataset = datasets.MNIST(root='./data', train=False, transform=data_transform, download=True)
   test_dataloader = torch.utils.data.DataLoader(dataset=test_dataset, batch_size=16, shuffle=True)

   # 如果有NVIDA显卡，转到GPU训练，否则用CPU
   device = 'cuda' if torch.cuda.is_available() else 'cpu'

   # 模型实例化，将模型转到device
   model = MyLeNet5().to(device)

   # 加载train.py里训练好的模型
   model.load_state_dict(torch.load("D:/pycharm/file/save_model/best_model.pth"))

   # 结果类型
   classes = [
       "0",
       "1",
       "2",
       "3",
       "4",
       "5",
       "6",
       "7",
       "8",
       "9",
   ]

   # 把Tensor转化为图片，方便可视化
   show = ToPILImage()

   # 进入验证阶段
   for i in range(10):
       x, y = test_dataset[i][0], test_dataset[i][1]
       # show()：显示图片
       show(x).show()
       # unsqueeze(input, dim)，input(Tensor)：输入张量，dim (int)：插入维度的索引，最终将张量维度扩展为4维
       x = Variable(torch.unsqueeze(x, dim=0).float(), requires_grad=False).to(device)
       with torch.no_grad():
           pred = model(x)
           # argmax(input)：返回指定维度最大值的序号
           # 得到验证类别中数值最高的那一类，再对应classes中的那一类
           predicted, actual = classes[torch.argmax(pred[0])], classes[y]
           # 输出预测值与真实值
           print(f'predicted: "{predicted}", actual:"{actual}"')
