从零开始的云计算生活——第二十八天，继往开来，NFS文件存储

存储系统	核心架构	数据模型	适用场景	性能特点	可靠性机制	主要优缺点
Ceph	去中心化，基于RADOS对象存储	统一存储（块/对象/文件）	云计算、混合云、大规模非结构化数据	高吞吐、低延迟（CRUSH算法优化数据分布）	多副本/纠删码 + CRUSH故障域隔离	优点：强一致性、线性扩展、无单点故障缺点：部署复杂，硬件要求高
TFS (Taobao File System)	中心化（NameServer管理元数据）	文件存储（小文件优化）	电商图片、海量小文件（<1MB）	高随机IO性能，软RAID并发处理	多副本 + 主备热切换	优点：小文件性能优异、平滑扩容缺点：不支持POSIX，文档少，大文件性能差
FastDFS	无中心（Tracker调度 + Storage存储）	文件/块存储	轻量级文件服务（图片/视频网站）	中等吞吐，低并发延迟	数据分块 + 多副本同步	优点：部署简单、无单点故障缺点：不支持断点续传，跨集群同步弱
MooseFS (MFS)	中心化（Master管理元数据）	文件存储	海量小文件读写、Web应用	小文件高效，大文件一般	多副本 + 回收站机制	优点：支持FUSE挂载、易监控缺点：Master单点瓶颈，扩容需中断
HDFS	中心化（NameNode + DataNode）	文件系统（大文件分块）	大数据分析、离线批处理	高吞吐量，顺序读写优	多副本（默认3副本）	优点：容错性强、生态完善缺点：小文件低效，不支持随机写
GlusterFS (GFS)	去中心化（无元数据服务器）	文件/块存储	大文件高并发（视频归档、科研数据）	大文件吞吐高，小文件较差	纠删码/副本 + 数据自愈	优点：扩展灵活，无单点故障缺点：目录遍历效率低，CPU占用高

5、分布式存储的类型

（1）块存储

（例如硬盘，一般是一个存储被一个服务器挂载使用，适用于容器或虚拟机存储卷分配、日志存储、文件存储）

就是一个裸设备，用于提供没有被组织过的存储空间，底层以分块的方式来存储数据

（2）文件存储

（例如NFS，解决块存储无法共享问题，可以一个存储被多个服务器同时挂载，适用于目录结构的存储、日志存储）

是一种数据的组织存放接口，一般是建立在块级别的存储结构之上，以文件形式来存储数据，而文件的元数据和实际数据是分开存储的

（3）对象存储

（例如OSS，一个存储可以被多服务同时访问，具备块存储的高速读写能力，也具备文件存储共享的特性，适用图片存储、视频存储）

基于API接口提供的文件存储，每一个文件都是一个对象，且文件大小各不相同的，文件的元数据和实际数据是存放在一起的

三.NFS概述

NFS是Network File System的缩写，默认监听2049端口号。它最大的功能就是可以通过网络，让不同的机器、不同的操作系统可以共享彼此的文件。

NFS服务器可以让PC将网络中的NFS服务器共享的目录挂载到本地端的文件系统中，而在本地端的系统中来看，那个远程主机的目录就好像是自己的一个磁盘分区一样，在使用上相当便利；NFS一般用来存储共享视频，图片等静态数据。

NFS分为服务端和客户端（C/S架构）。服务端提供共享目录或文件，客户端对服务端共享的目录或文件挂载后，就可以读取到服务端提供的文件或目录，在客户端看来就像访问本地一样。

RPC，远程过程调用协议。可以通过网络从远程主机程序上请求服务，而不需要了解底层网络技术。最重要的功能是远程连接、端口注册。使用UDP的111端口监听客户请求。

NFS挂载原理

一个NFS服务器设置好共享目录，有权访问的NFS客户端就可以把该目录挂载到本地。

NFS通过网络端口实现服务器端和客户端的数据传输。因为NFS有许多功能，不同的功能需要使用不同的端口，因此端口是随机的。那么如何让客户端知道此时服务器端使用的是哪个端口呢？通过RPC（remote procedure call）服务来实现。RPC即远程过程调用。

NFS工作原理

NFS服务端和客户端之间通过随机选择端口来传输数据，NFS服务端利用RPC协议与客户端进行沟通决定使用的随机端口，然后利用这个端口来传输数据，使用的随机端口通常小于1024。RPC协议用来统一管理NFS的随机端口，其使用的端口默认为111。

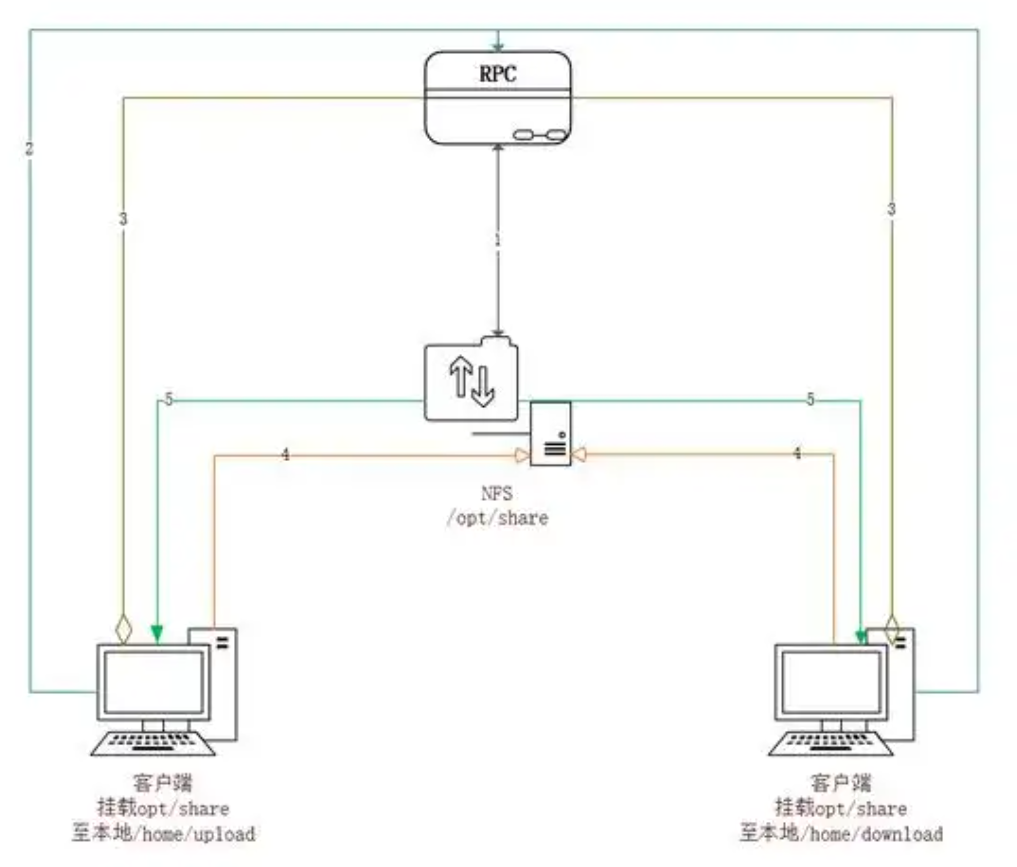

RPC与NFS通讯过程

首先服务器端启动RPC服务，并开启111端口
服务器端启动NFS服务，并向RPC注册端口信息
客户端启动RPC（portmap服务），向服务端的RPC(portmap)服务请求服务端的NFS端口
服务端的RPC(portmap)服务反馈NFS端口信息给客户端。
客户端通过获取的NFS端口来建立和服务端的NFS连接并进行数据的传输。

四.NFS服务安装与启停

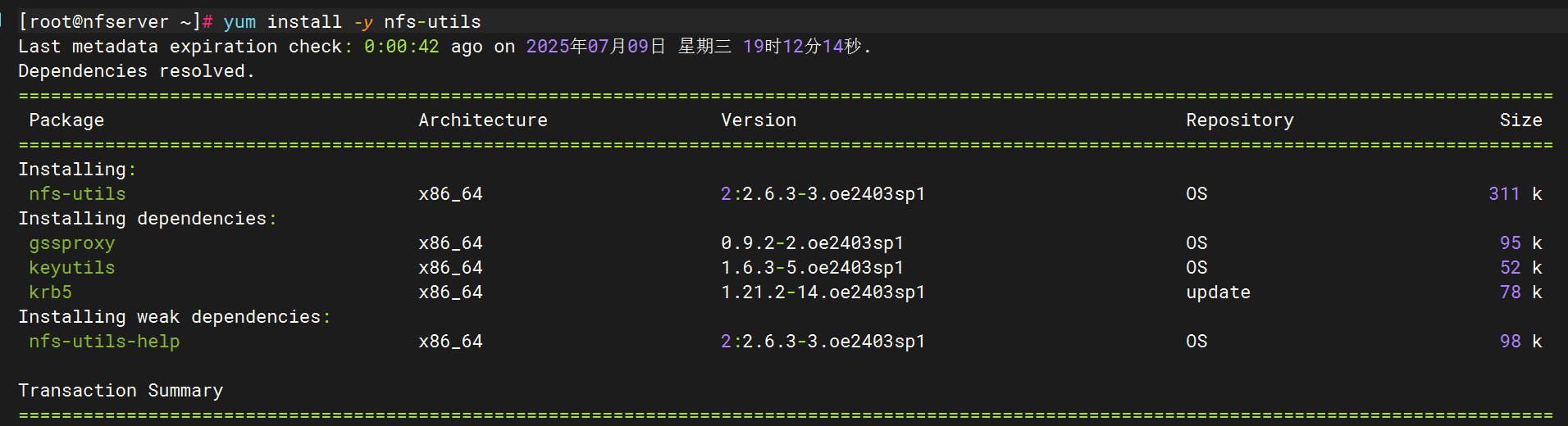

NFS服务安装

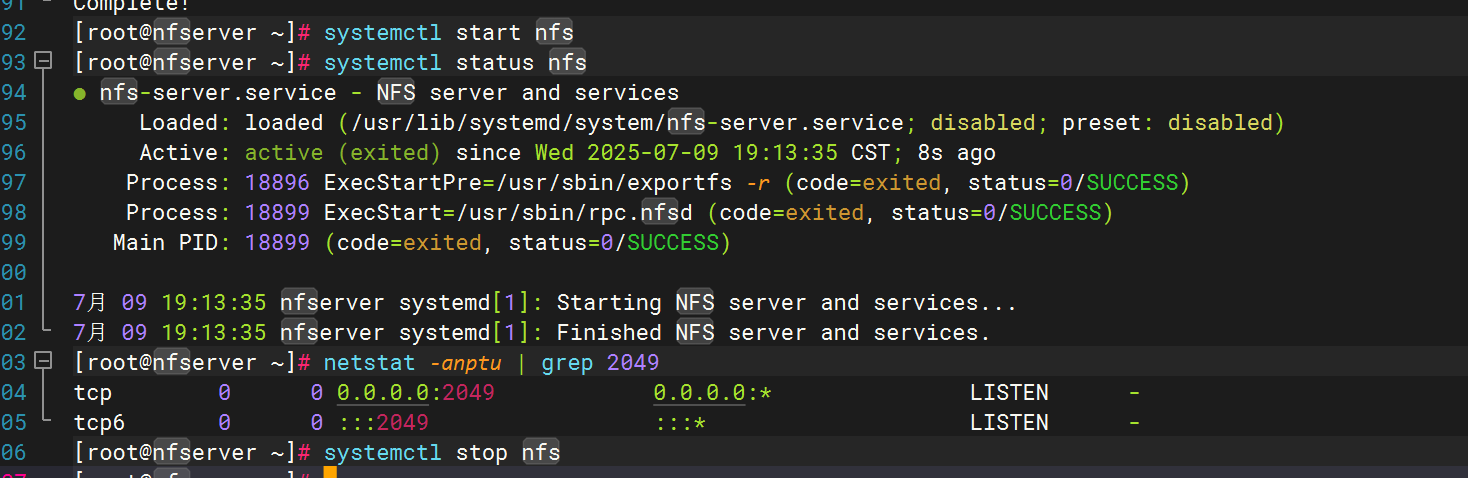

NFS服务启停

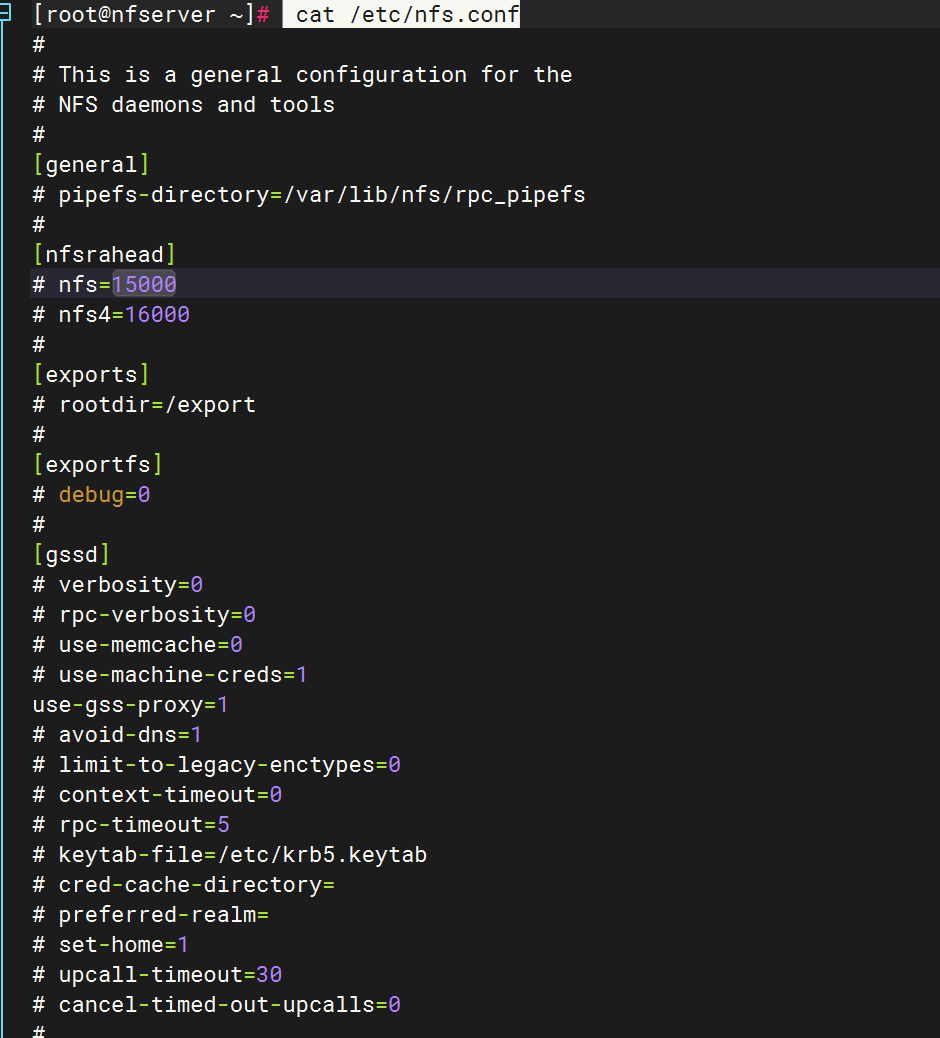

五.NFS服务配置文件

# 这是一个NFS服务器的配置文件
# This is a general configuration for the NFS daemons and tools

#[general]
# pipefs-directory=/var/lib/nfs/rpc_pipefs  # 设置RPC管道文件系统的目录

[nfsrahead]
# nfs=15000   #NFSv3协议预读数据量（单位：字节）。
# nfs4=16000   #NFSv4协议预读数据量。



#[exportfs]
# debug=0  # 设置导出时的调试级别为0

#[gssd]
# verbosity=0  # 设置GSSAPI的日志级别为0
# rpc-verbosity=0  # 设置RPC日志级别为0
# use-memcache=0  # 是否使用内存缓存，这里设置为0，不使用
# use-machine-creds=1  # 是否使用机器凭证，这里设置为1，使用
# avoid-dns=1  # 是否避免DNS查找，这里设置为1，避免
# limit-to-legacy-enctypes=0  # 是否限制使用旧的对等体类型，这里设置为0，不限制
# context-timeout=0  # 设置上下文超时时间为0，即无超时时间
# rpc-timeout=5  # 设置RPC超时时间为5秒
# keytab-file=/etc/krb5.keytab  # 指定Kerberos的keytab文件路径
# cred-cache-directory=  # 凭证缓存目录为空，可能这个配置项被注释掉了或者不存在
# preferred-realm=  # 首选领域为空，可能是默认的领域值

#[lockd]
# port=0  # 锁管理器监听的端口为0，可能未配置或默认值
# udp-port=0  # UDP端口为0，可能未配置或默认值



#[mountd]
# debug=0  # 挂载时的调试级别为0
# manage-gids=n  # 是否管理组ID，这里设置为n，不管理
# descriptors=0  # 描述符数量为0，可能未配置或默认值

#[nfsdcltrack]
# debug=0  # NFS数据流跟踪的调试级别为0
# storagedir=/var/lib/nfs/nfsdcltrack  # 数据存储目录为空，可能这个配置项被注释掉了或者不存在

#[nfsd]
# debug=0  # NFS服务的调试级别为0
# threads=8  # 并发线程数为8，可以提供更高的性能
# host=  # 主机的IP地址或域名，这里为空，可能是默认值或未配置


#[statd]
# debug=0  # 设置statd服务的调试级别为0，即不进行调试
# port=0  # 设置statd服务的监听端口为0，可能表示默认值或未配置
# outgoing-port=0  # 设置statd服务发送数据的端口为0，可能表示默认值或未配置
# name=  # 设置statd服务的名称为空，可能表示默认值或未配置
# state-directory-path=/var/lib/nfs/statd  # 设置statd服务的状态目录路径为/var/lib/nfs/statd
# ha-callout=  # 设置高可用调用为空，可能表示未配置
# no-notify=0  # 设置是否禁用通知为0，即不禁用通知

#[sm-notify]
# debug=0  # 设置sm-notify服务的调试级别为0，即不进行调试
# force=0  # 设置是否强制发送通知为0，即不强制发送
# retry-time=900  # 设置发送通知请求的延迟时间为900秒
# outgoing-port=  # 设置发送数据的端口为空，可能表示默认值或未配置
# outgoing-addr=  # 设置发送数据的地址为空，可能表示默认值或未配置
# lift-grace=y  # 设置是否解除宽限期为y，即解除宽限期

六.NFS文件共享配置文件

##默认是空的

配置参数说明

参数	作用
ro	只读
rw	读写
root_squash	当以root身份访问时，映射为NFS服务端的匿名用户
no_root_squash	当以root身份访问时，映射为NFS服务端的root用户
all_squash	无论使用什么账户访问，均映射为NFS服务端的匿名用户
sync	同时将数据写入内存和硬盘中，保证不丢失数据
async	先将数据写入内存，然后写入硬盘中，可能会造成数据丢失

五、命令解析

命令字	选项	作用
exportfs	-d	开启调试模式。有效的调试类型包括：all, auth, call, general 和 parse。在/etc/nfs.conf的[exportfs]部分中设置debug=也可以开启调试模式。
	-a	导出或取消导出所有目录。
	-o	指定一个与exports(5)文件中的导出选项列表相同的选项列表。
	-i	忽略/etc/exports文件和/etc/exports.d目录下的文件，仅使用命令行中给出的默认选项和选项。
	-r	重导出所有目录，将/var/lib/nfs/etab与/etc/exports和/etc/exports.d下的文件同步。该选项会删除来自/var/lib/nfs/etab中已从/etc/exports或/etc/exports.d下的文件的删除条目，并删除内核导出表中已不再有效的条目。
	-u	取消导出一个或多个目录。
	-f	如果/proc/fs/nfsd或/proc/fs/nfs被挂载，则将内核的导出表中的所有内容清除。活跃客户端的新的内核导出表条目是由rpc.mountd在它们下次发出NFS挂载请求时添加的。
	-v	显示详细信息。在导出或取消导出时，显示正在进行的事情。在显示当前导出列表时，还会显示导出选项列表。
	-s	显示适合/etc/exports的当前导出列表
showmount		showmount [ -adehv ] [ --all ] [ --directories ] [ --exports ] [ --help ] [ --version ] [ host ]
	-a	列出客户端主机名或IP地址以及以主机目录格式表示的挂载目录。
	-d	仅列出由客户端挂载的目录。
	-e	显示NFS服务器的导出列表。（常用）
	-h	提供简短的帮助摘要。
	-v	报告程序的当前版本号。

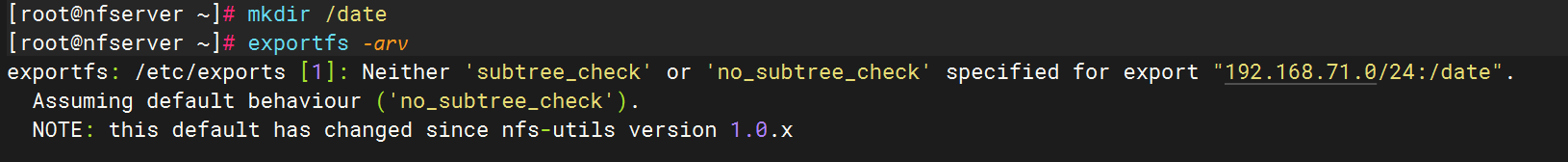

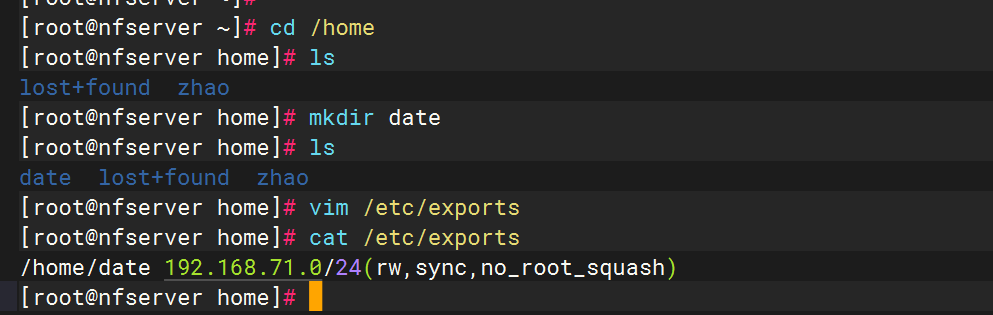

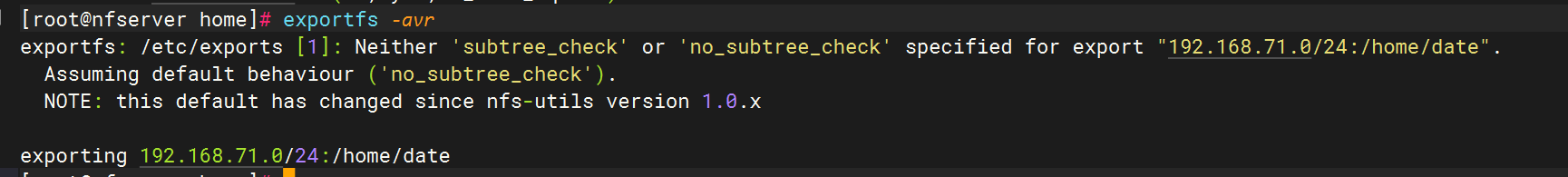

在/etc/exports中写入内容，并重启加载（或者使用exportfs命令）

七.客户端访问

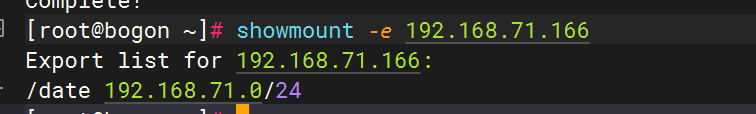

使用客户端访问服务端，查看nfs服务器192.168.115.128的共享目录

八.客户端挂载

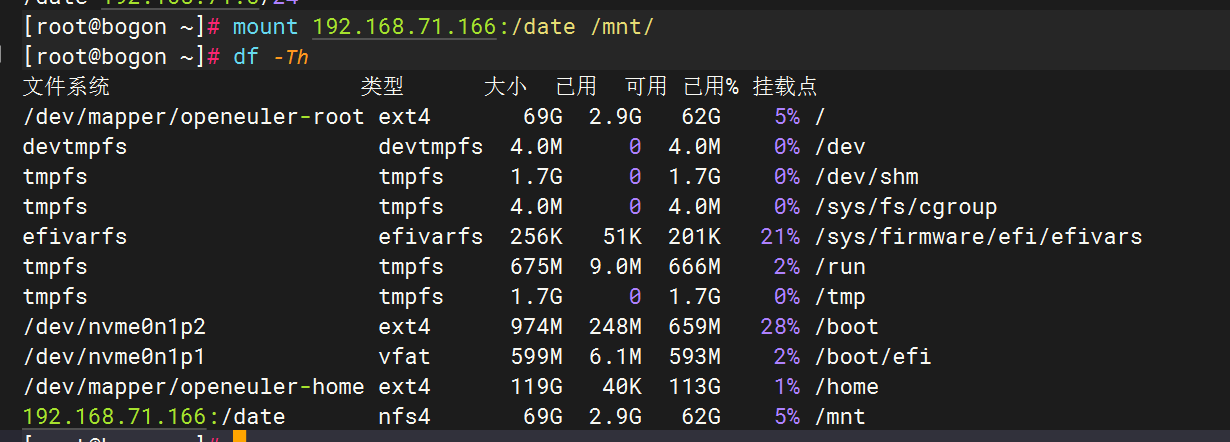

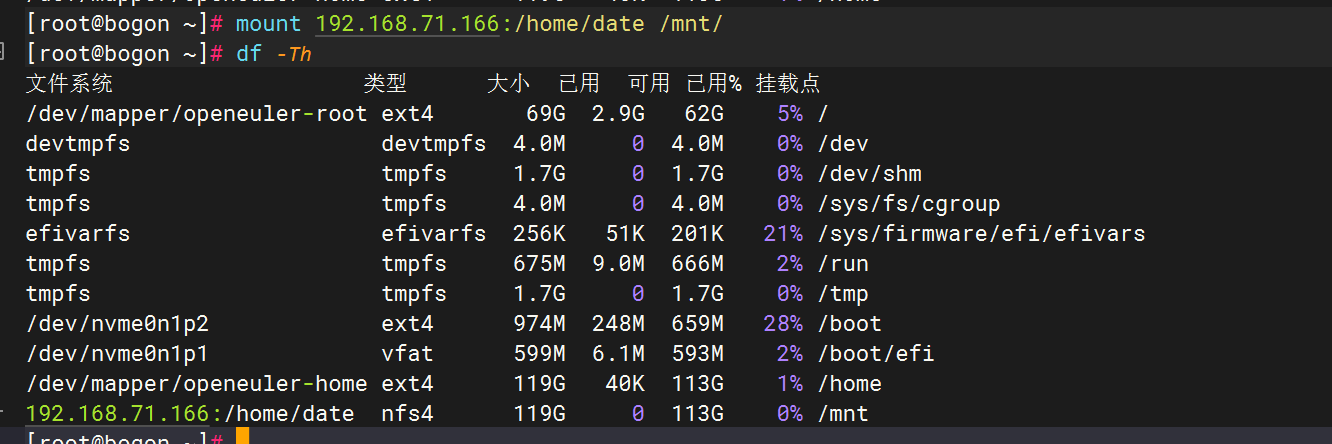

手动挂载

此时若想挂载新的磁盘，一定要先把之前的卸载掉

返回服务端更改文件内容

重启

此时返回客户端挂载即可成功

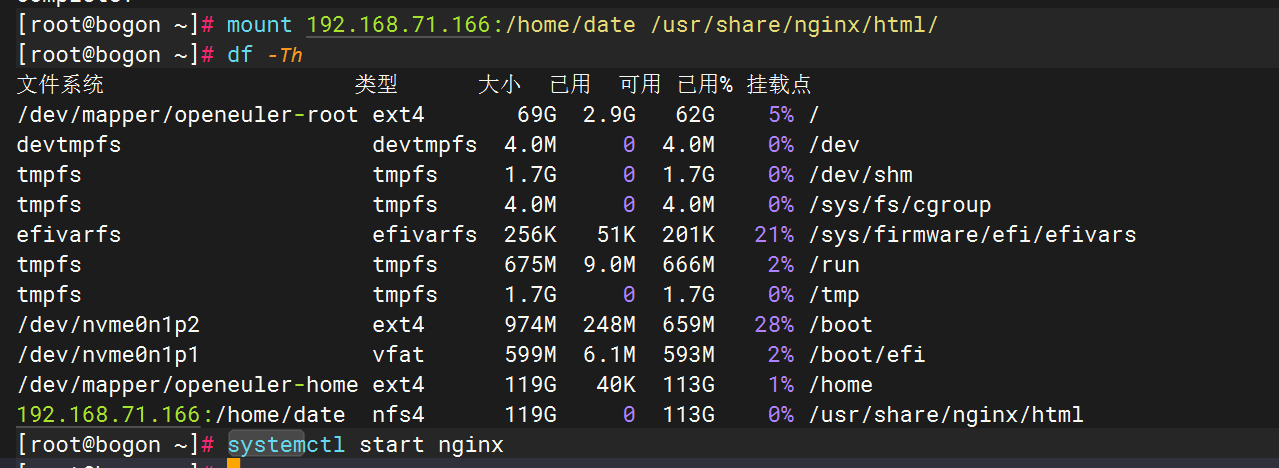

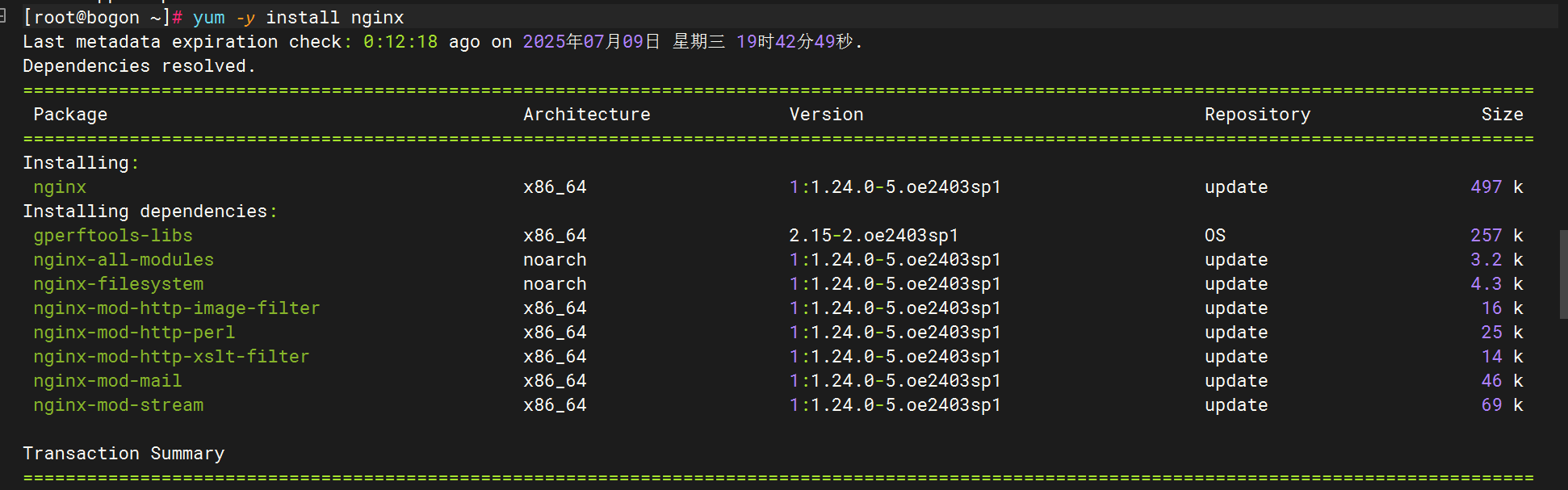

在客户端安装nginx服务，将服务端挂载到nginx，并启动服务

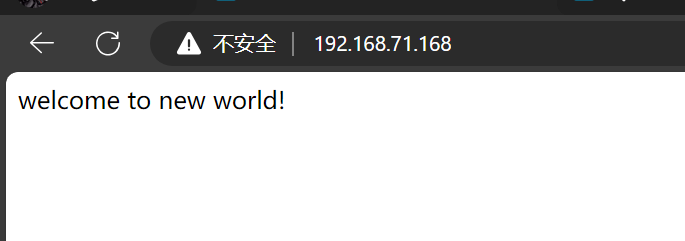

在服务器的/date目录下创建index.html,并添加内容，此时登录客户端ip可以获得

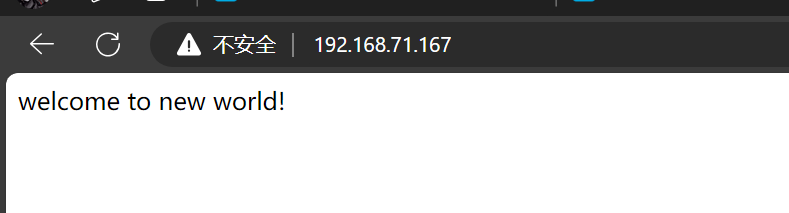

打开第二台客户端，重复操作也可以获得该内容

九.实战项目——LNMP平台构架

1、LNMP概述

LNMP架构，是指在Linux平台下，由运行Nginx的web服务器，运行PHP的动态页面解析程序和运行MySQL的数据库组成的网站架构，也是当前常用的系统架构之一。

L：Linux N：Nginx M：MySQL P：PHP|Perl|Python

Linux：代表一类Unix计算机操作系统的统称，是目前最流行的免费操作系统，如Debian、CentOS、Ubuntu、Fedora、Gentoo等。
Nginx：一个高性能的HTTP和反向代理服务器，同时也提供了IMAP/POP3/SMTP服务。Nginx以其内存占用少和并发能力强而著称。
MySQL：一种开放源代码的关系型数据库管理系统，使用最常用的数据库管理语言SQL进行数据库管理。MySQL因其速度、可靠性和适应性而受到广泛关注。
PHP：一种在服务器端执行的嵌入HTML文档的脚本语言，因其开源、免费、快捷等特点，成为最流行的编程语言之一。

在LNMP架构中，Nginx本身只负责静态页面的处理，当需要处理动态页面时，则需要Nginx将相关.php页面转交给php-fpm来进行处理，php-fpm会将PHP页面解析成html文件，然后交给Nginx进行处理。与LAMP架构相比，LNMP的主要区别在于对PHP的处理上，LAMP对于PHP动态资源的处理是通过Apache的libphp5.so模块进行的，该模块内嵌如Apache中，而Nginx对PHP动态资源的处理则是通过php-fpm进行的，php-fpm是一个独立的模块，因此，在搭建LNMP架构时，Nginx和php-fpm都需要进行开启。

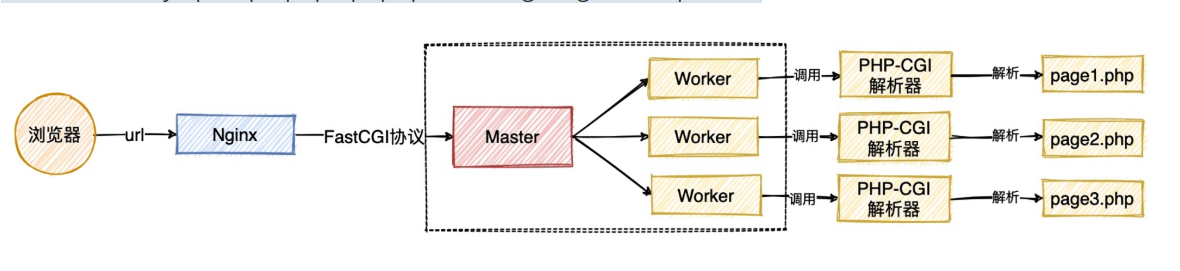

Nginx解析PHP文件流程如下所示：

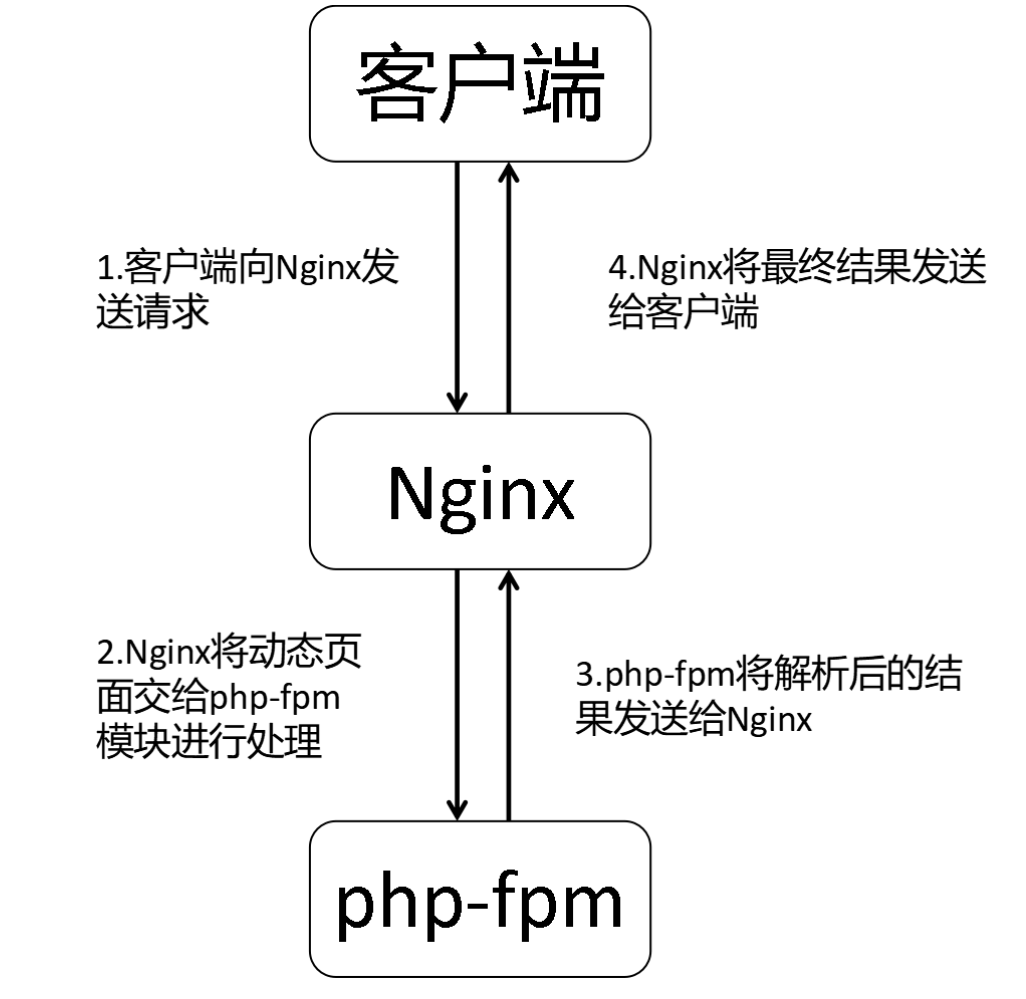

LNMP架构运行原理如下图：

2、 LNMP实现细节

1.用户首先通过 http 协议发起请求，请求会先抵达Nginx； 2.Nginx 根据用户的请求进行 Location 规则匹配； 3.Location 如果匹配到请求是静态，则由 Nginx 读取本地直接返回； 4.Location如果匹配到请求是动态，则由Nginx将请求转发给fastcgi协议； 5.fastgi收到后会将请求交给php-fpm管理进程； 6.php-fpm管理进程接收到后会调用具体的worker工作进程, worker进程会调用php解析器解析代码，php解析后直接返回 7.如果有查询数据库操作，则由php连接数据库(用户密码 IP)发起查询的操作 8.用户->http->nginx->fastcgi->php-fpm->php->tcp->mysql 9.最终数据由mysql->tcp->php->php-fpm->fastcgi->nginx->http->user

3.LNMP部署实战

1.环境准备

客户端安装nginx，mysql，php，php-mysqlnd（欧拉版本），php-fpm

2.配置nginx实现php解析

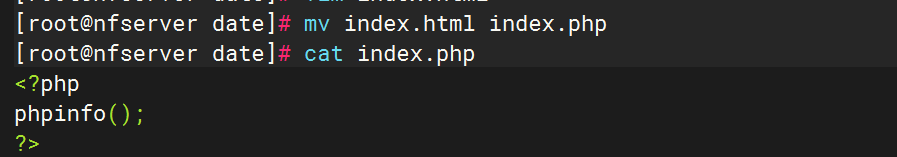

在服务端上改写新加的index文件为

客户端上启动php-fpm服务，并重启nginx

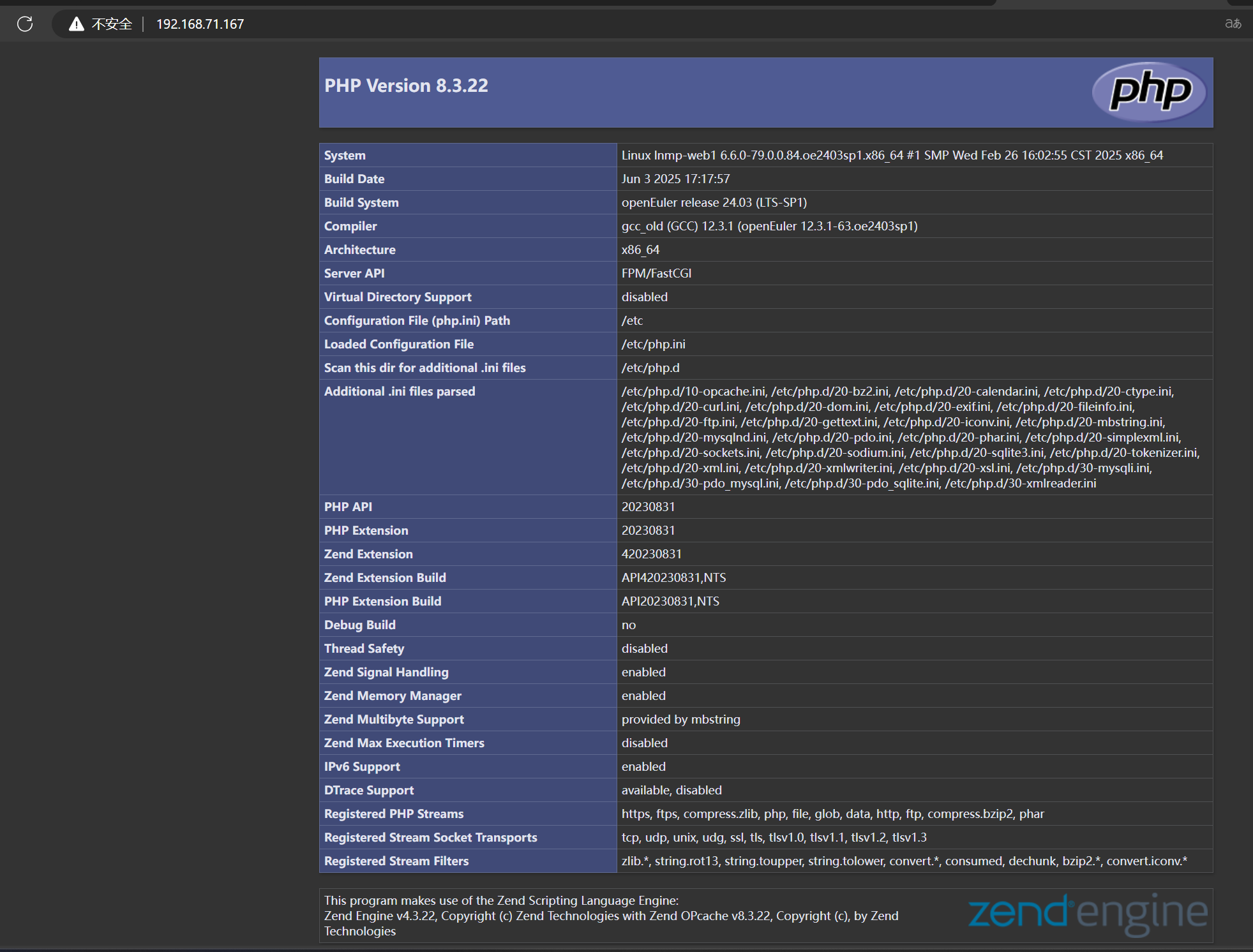

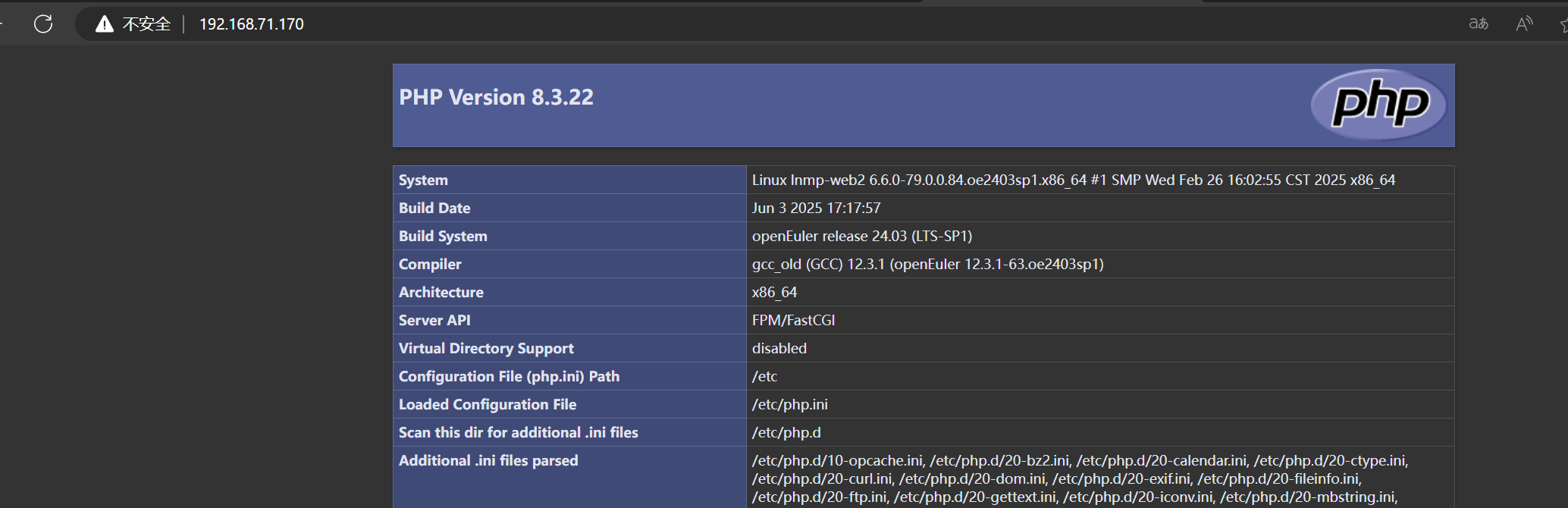

此时登录一号客户端则

二号客户端也可以登录

3.部署MySQL

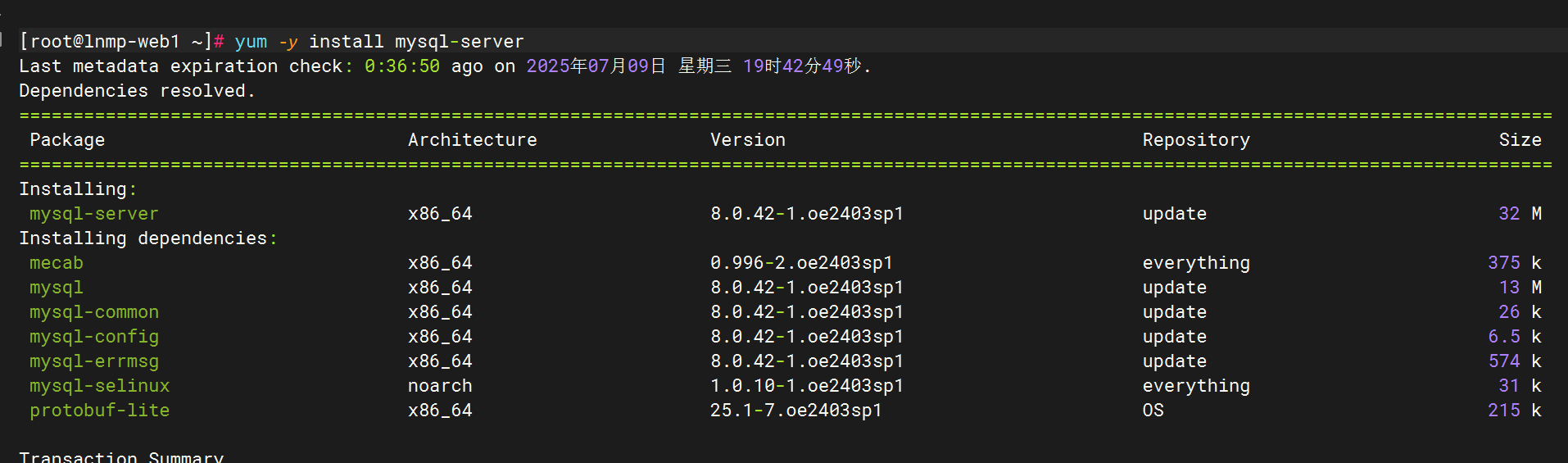

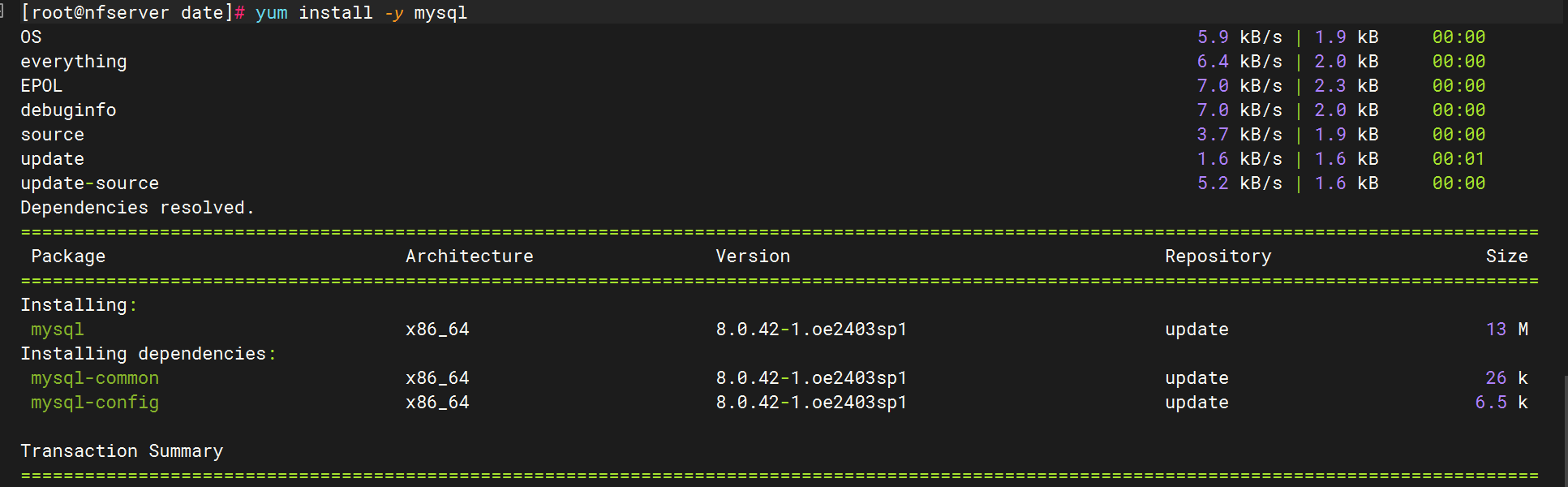

安装MySQL

服务器配置文件

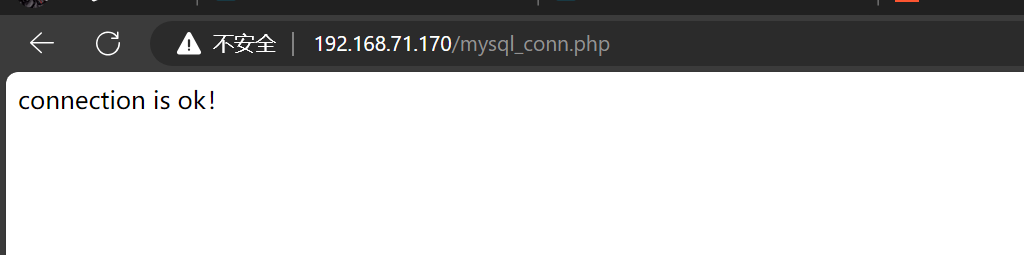

登录查看

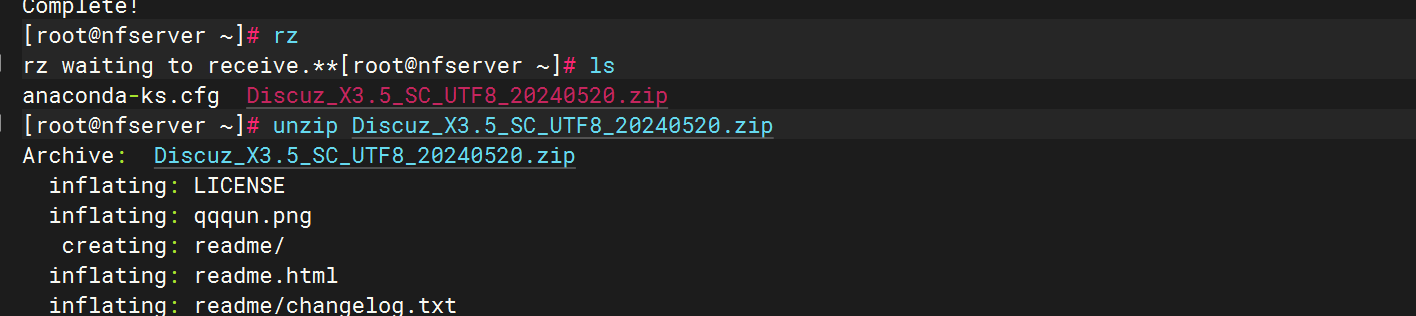

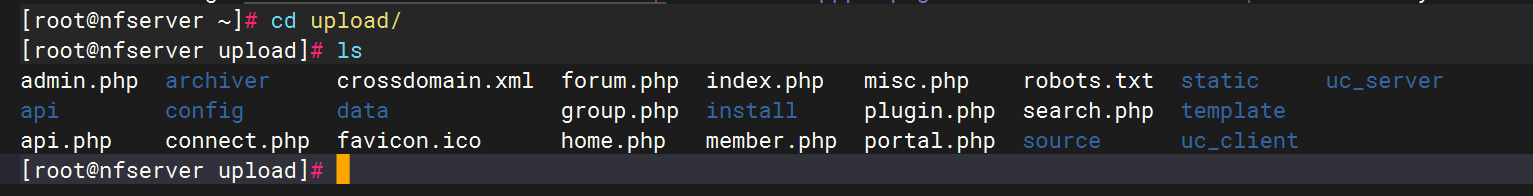

解压一个压缩包，登录里面的upload

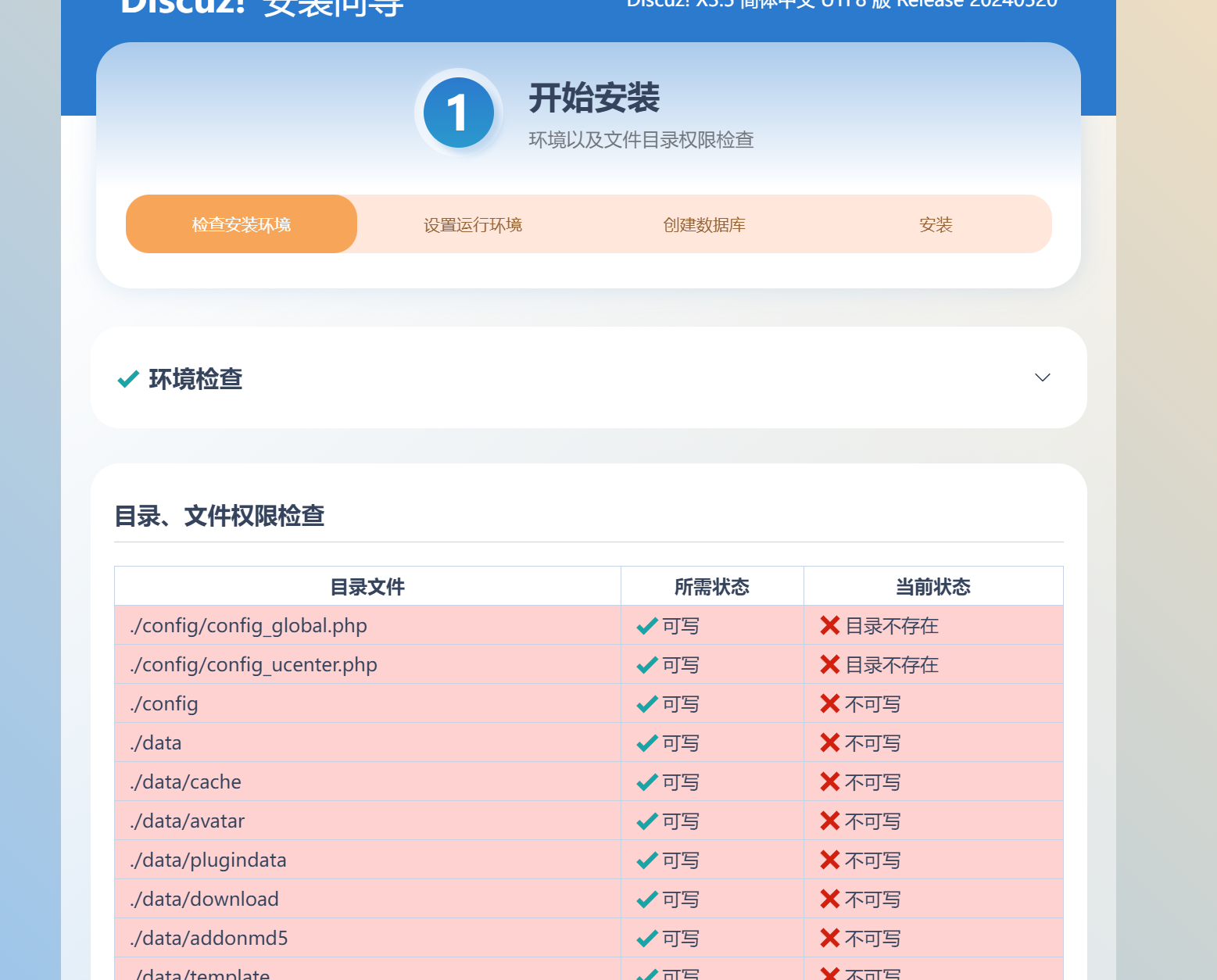

此时环境大多都不可写

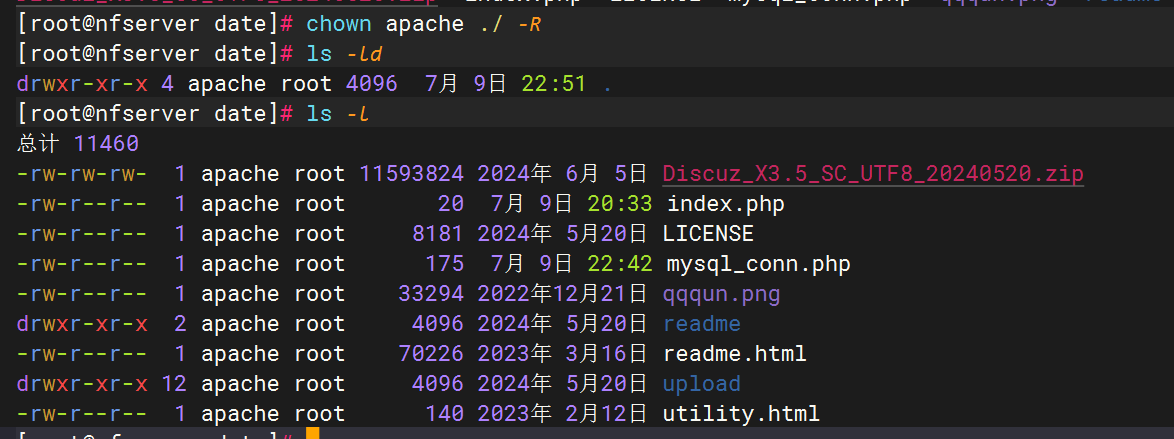

将服务端的文件权限改为apache（下载php-fpm）

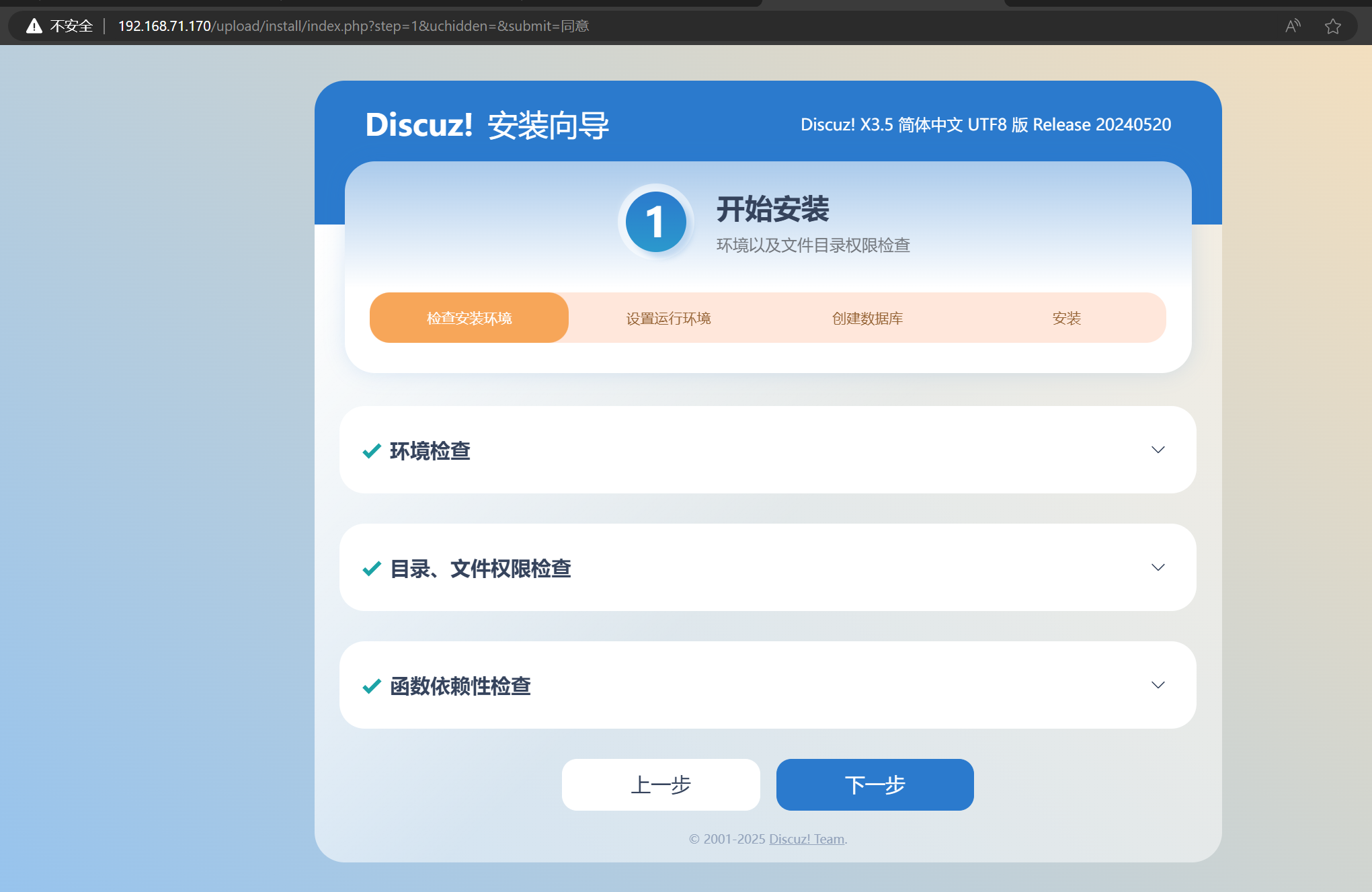

然后刷新网页

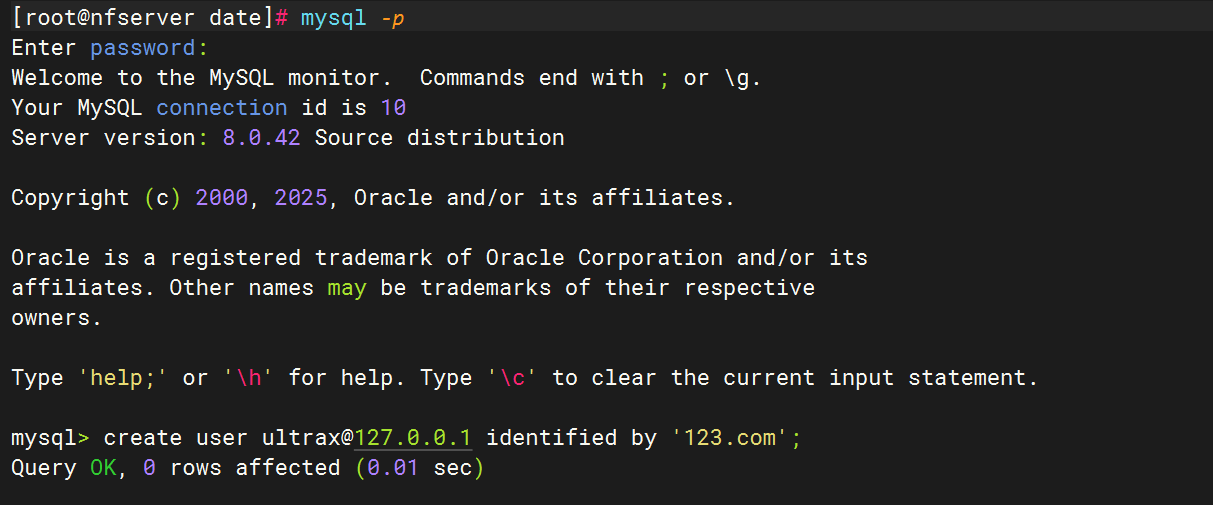

在服务端和客户端mysql都创建用户

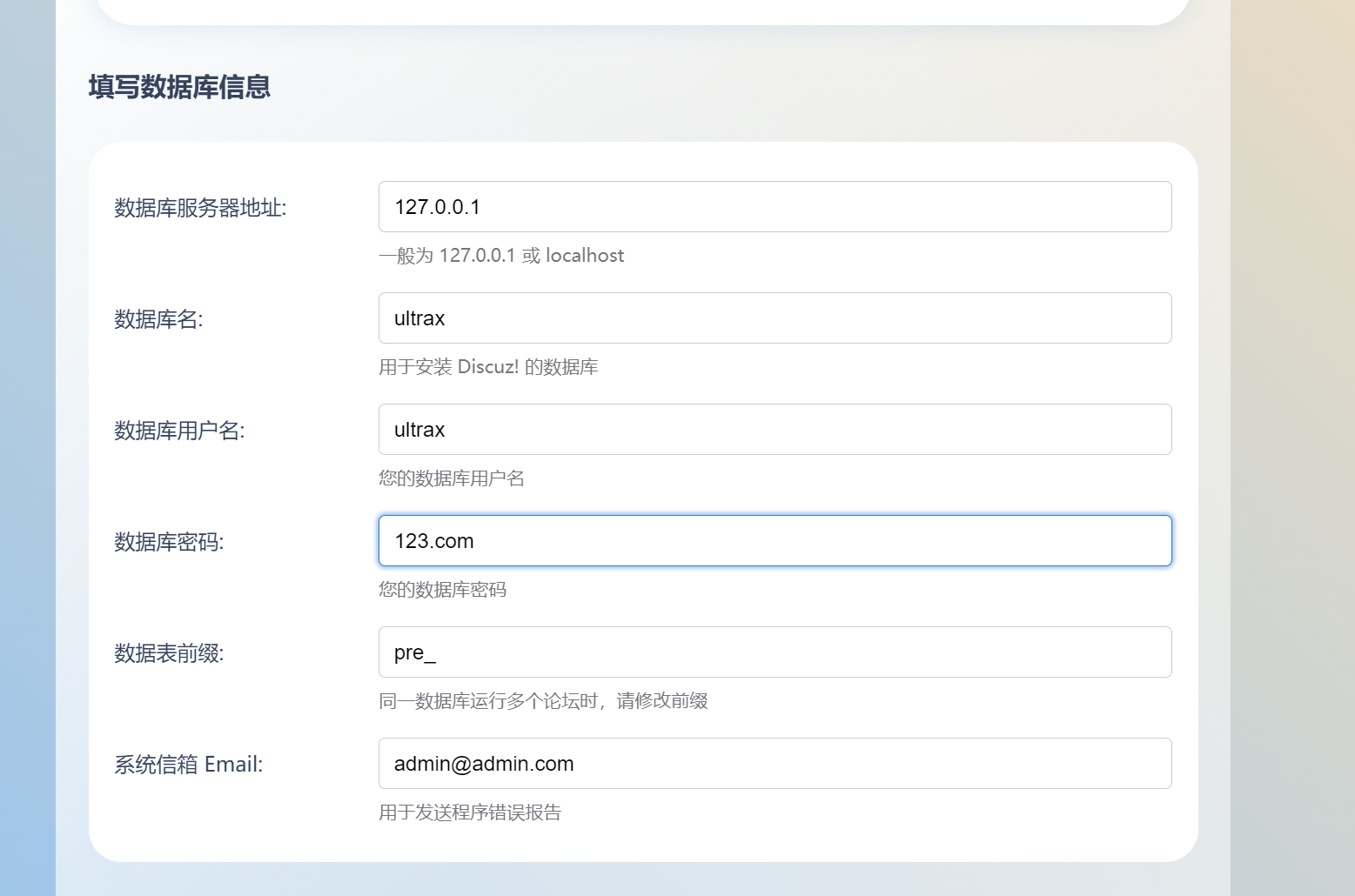

然后再去填写网页内容

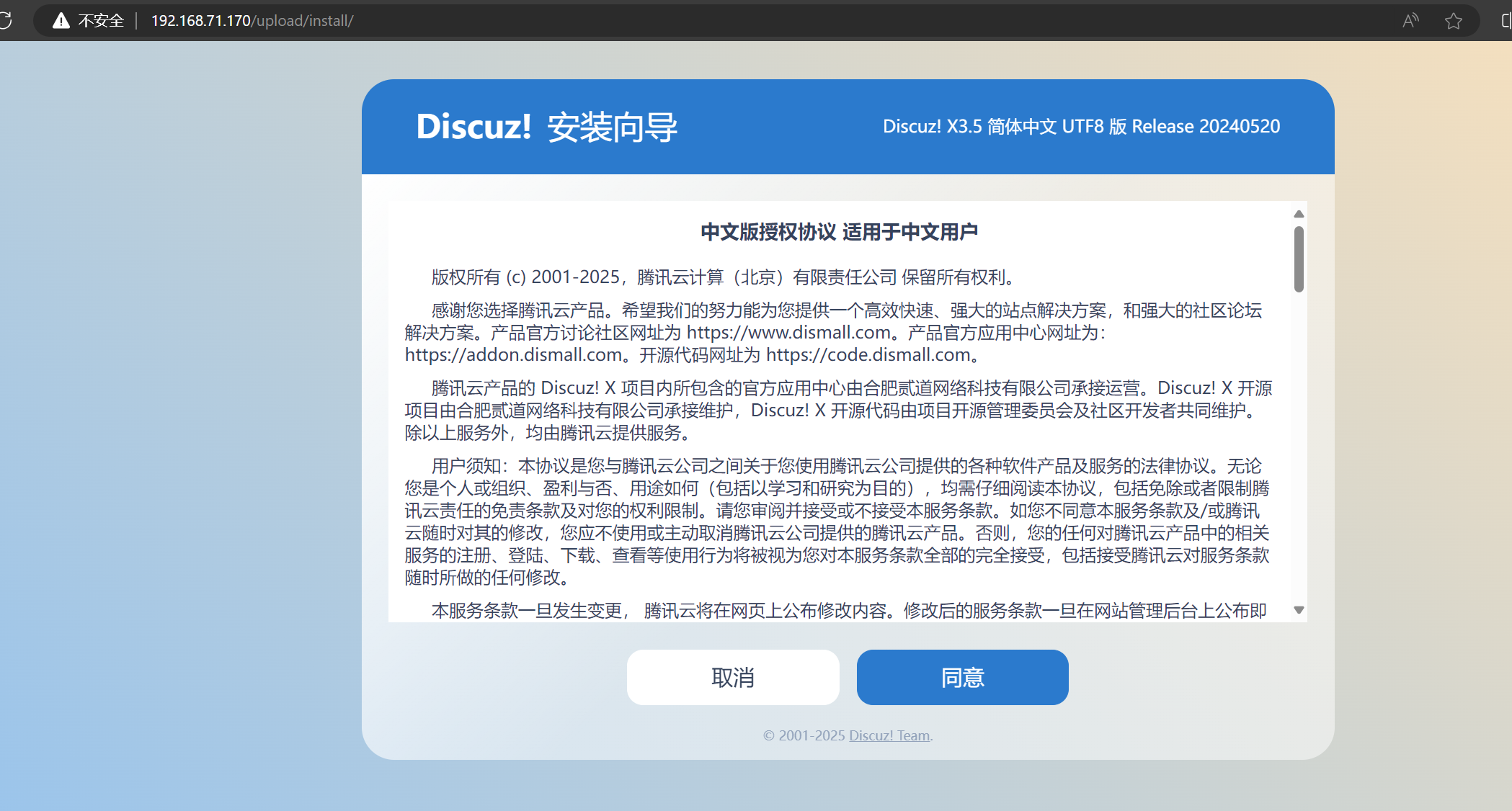

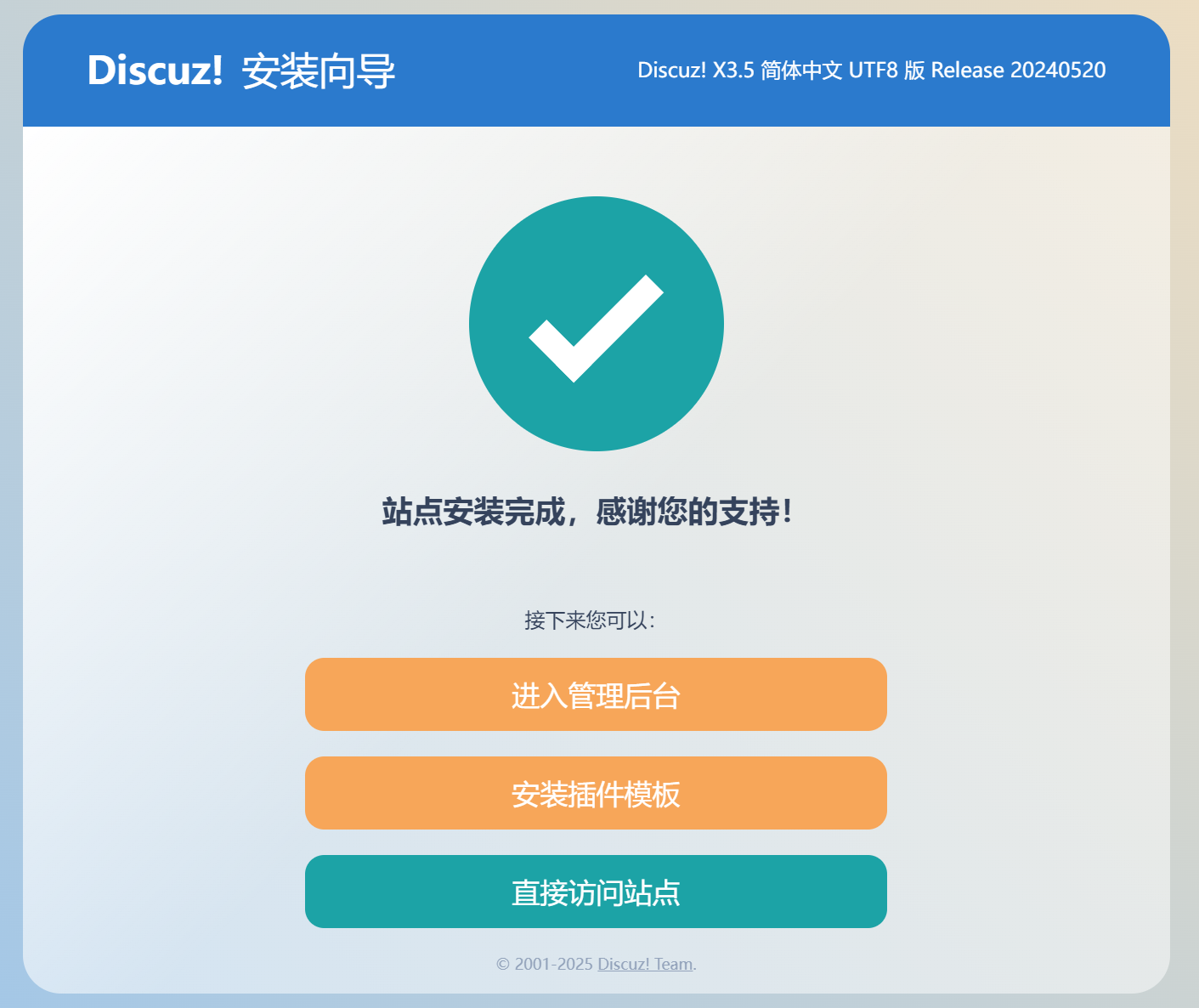

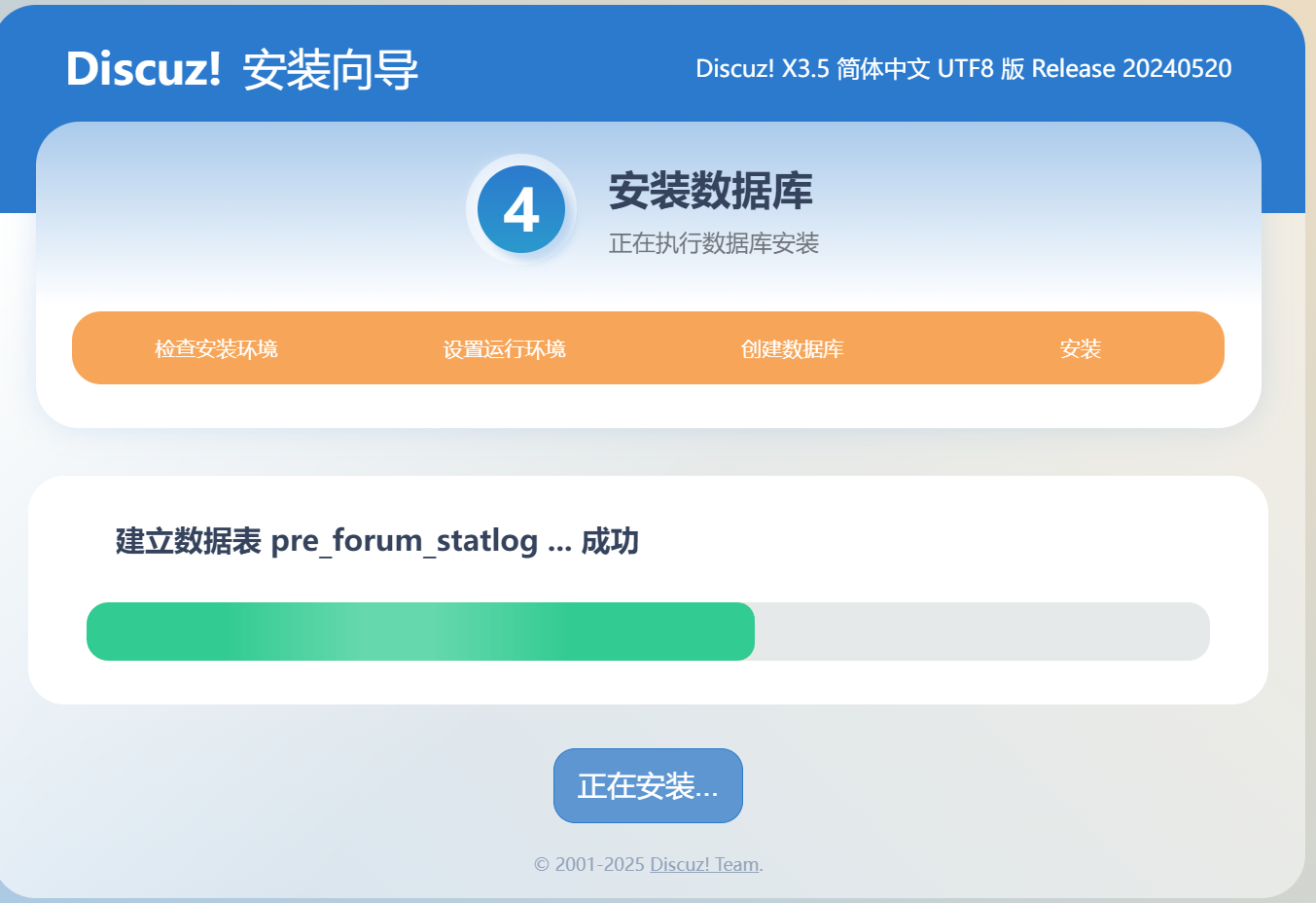

然后等待安装

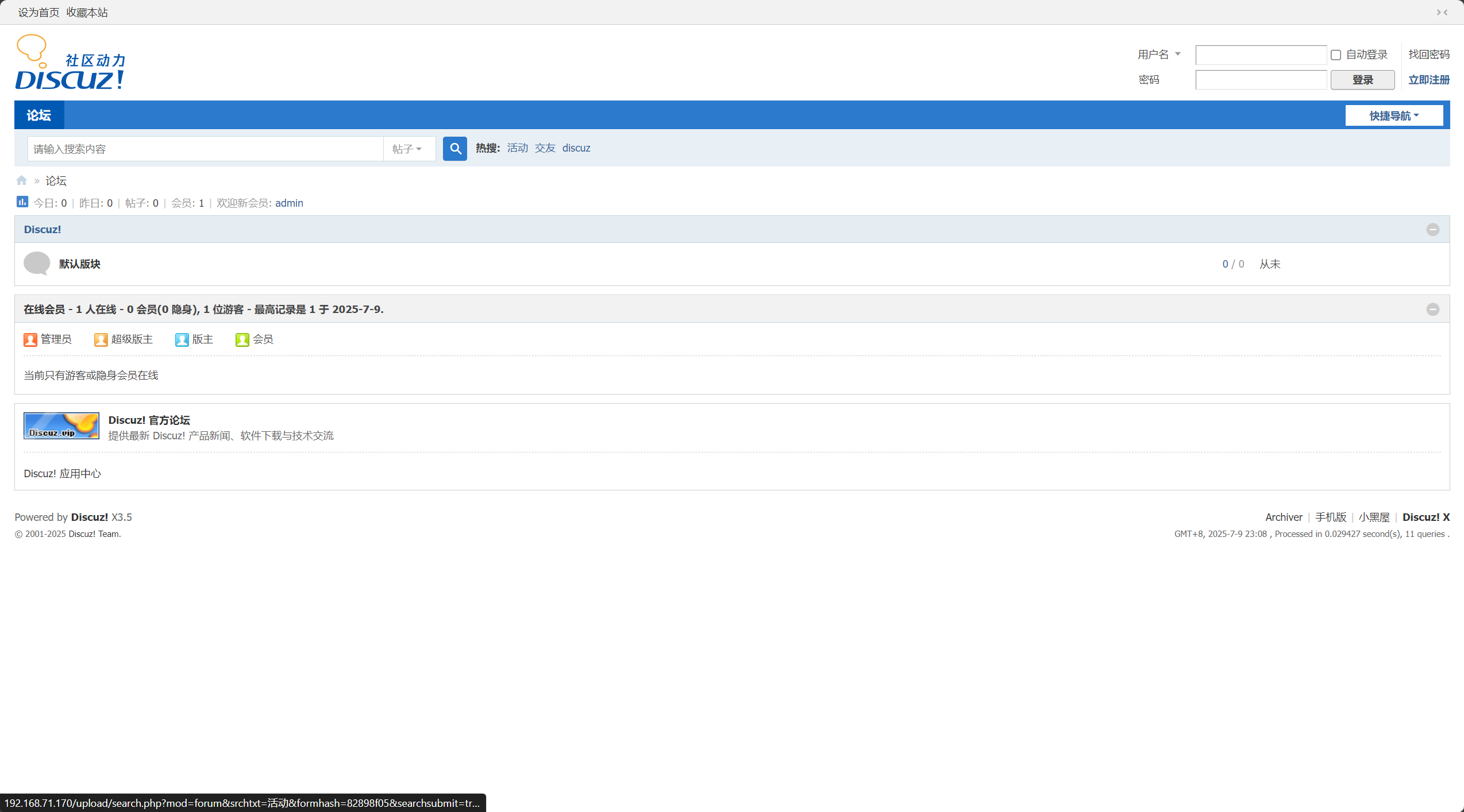

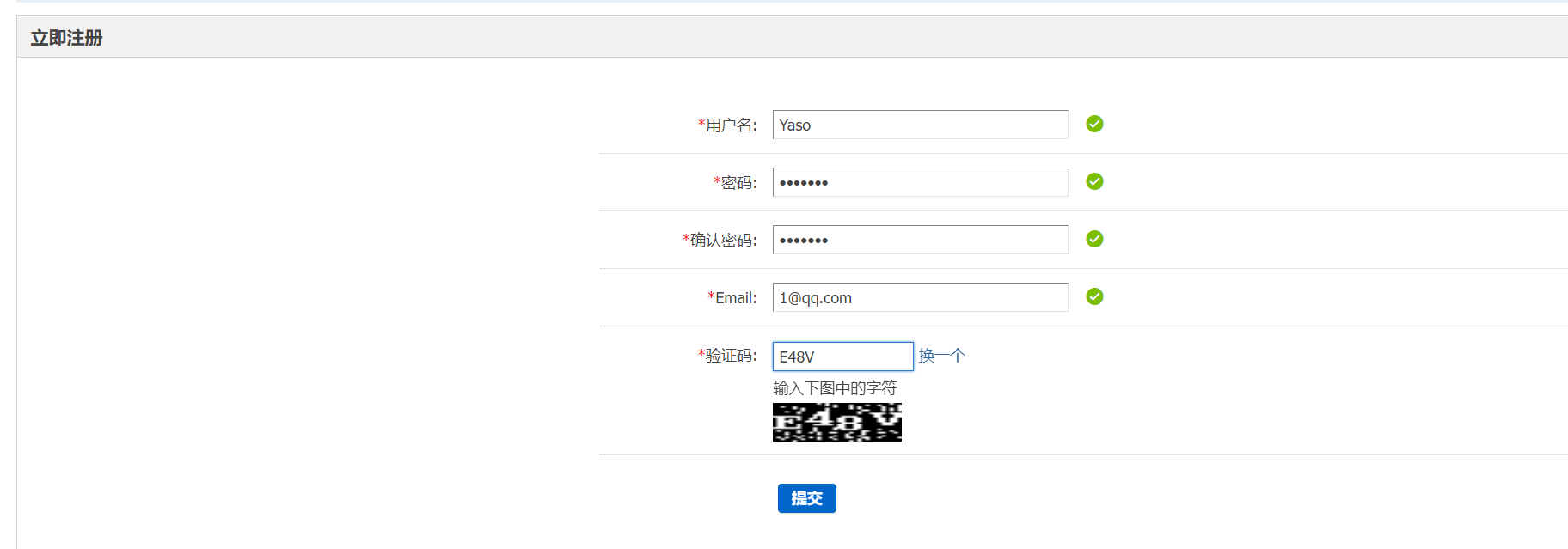

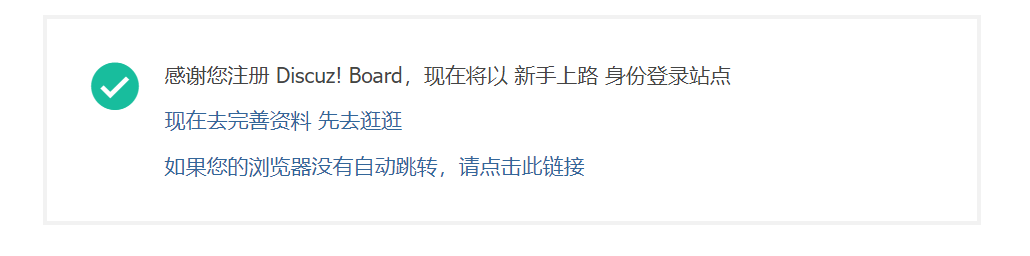

访问站点，退出管理员身份，注册一个号

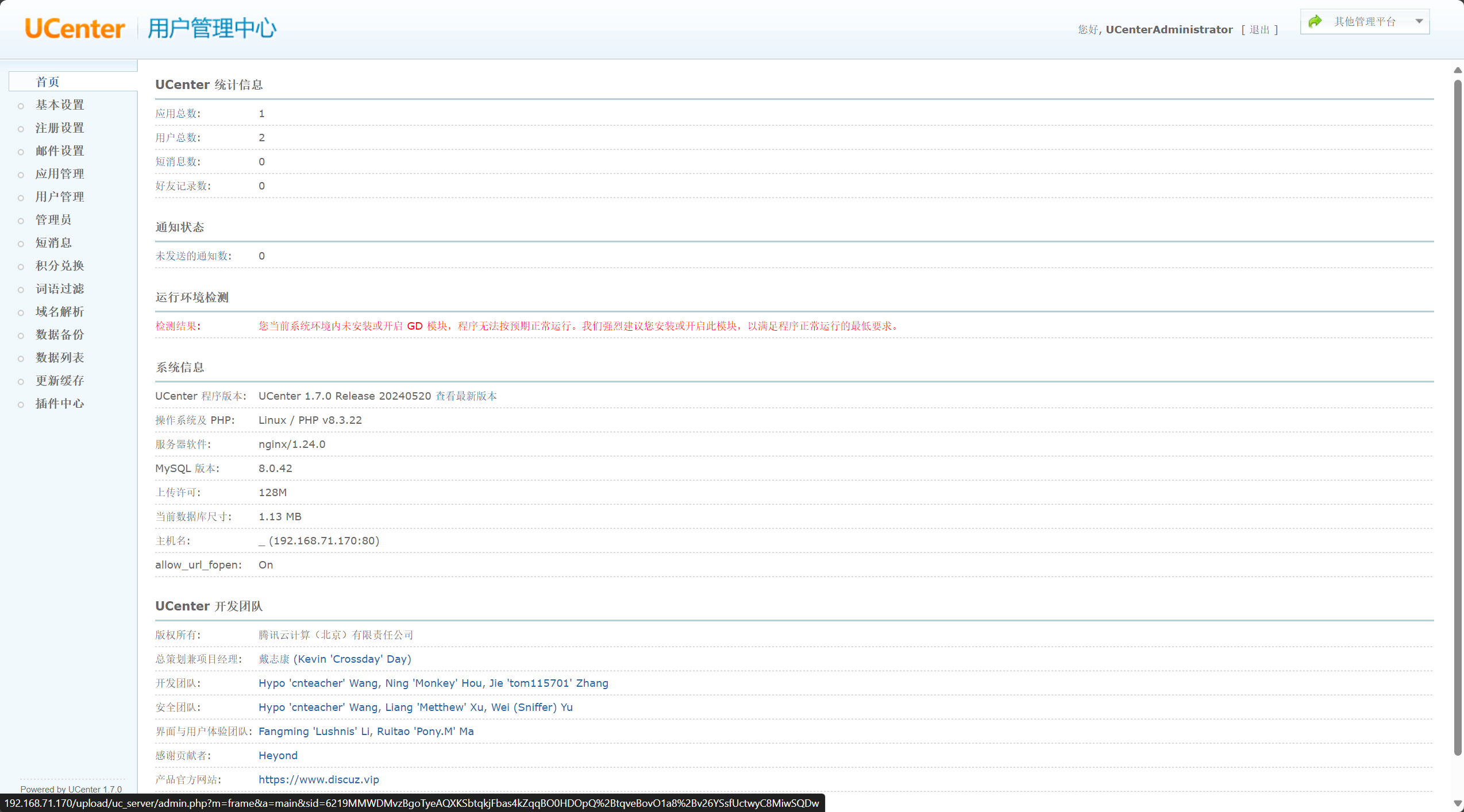

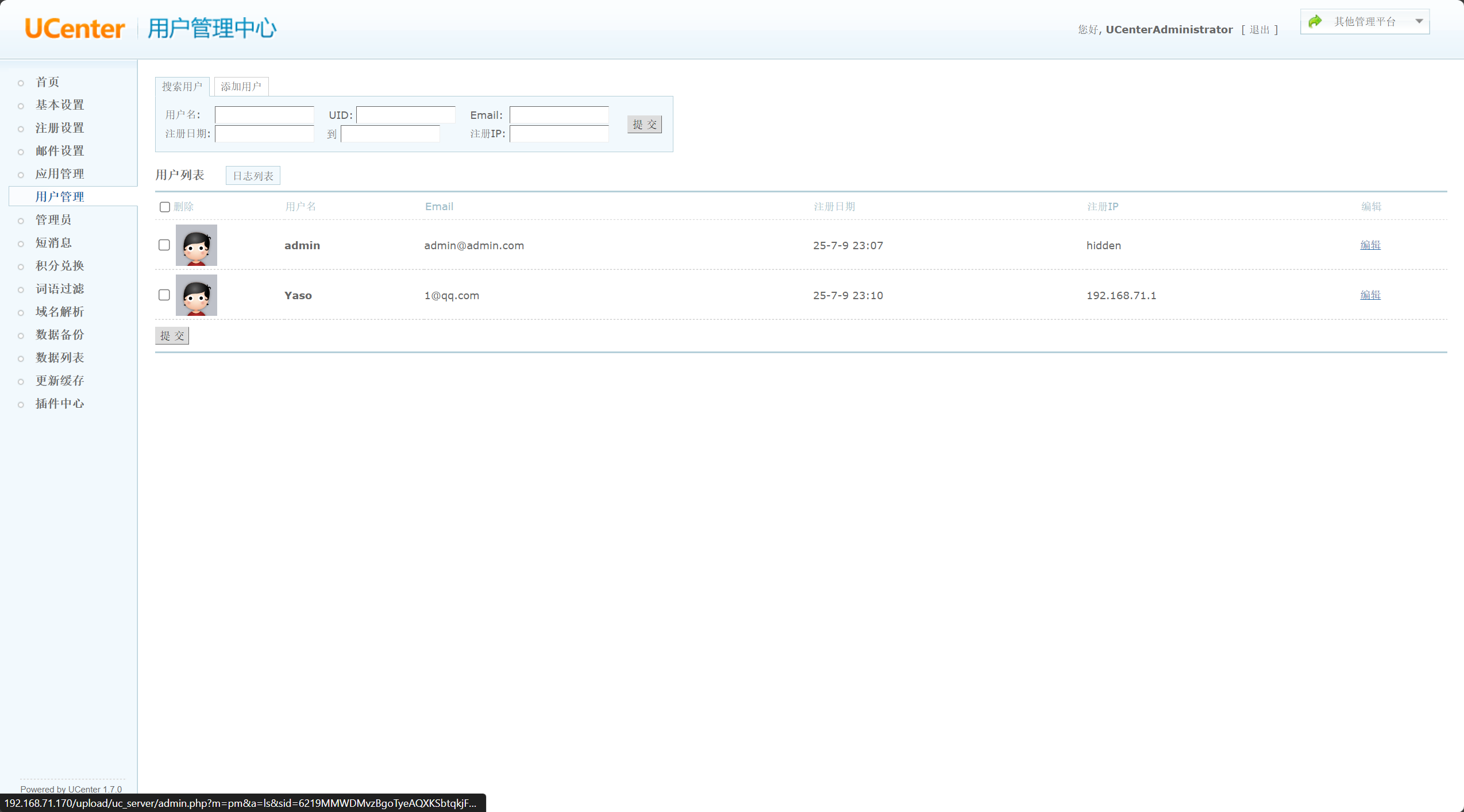

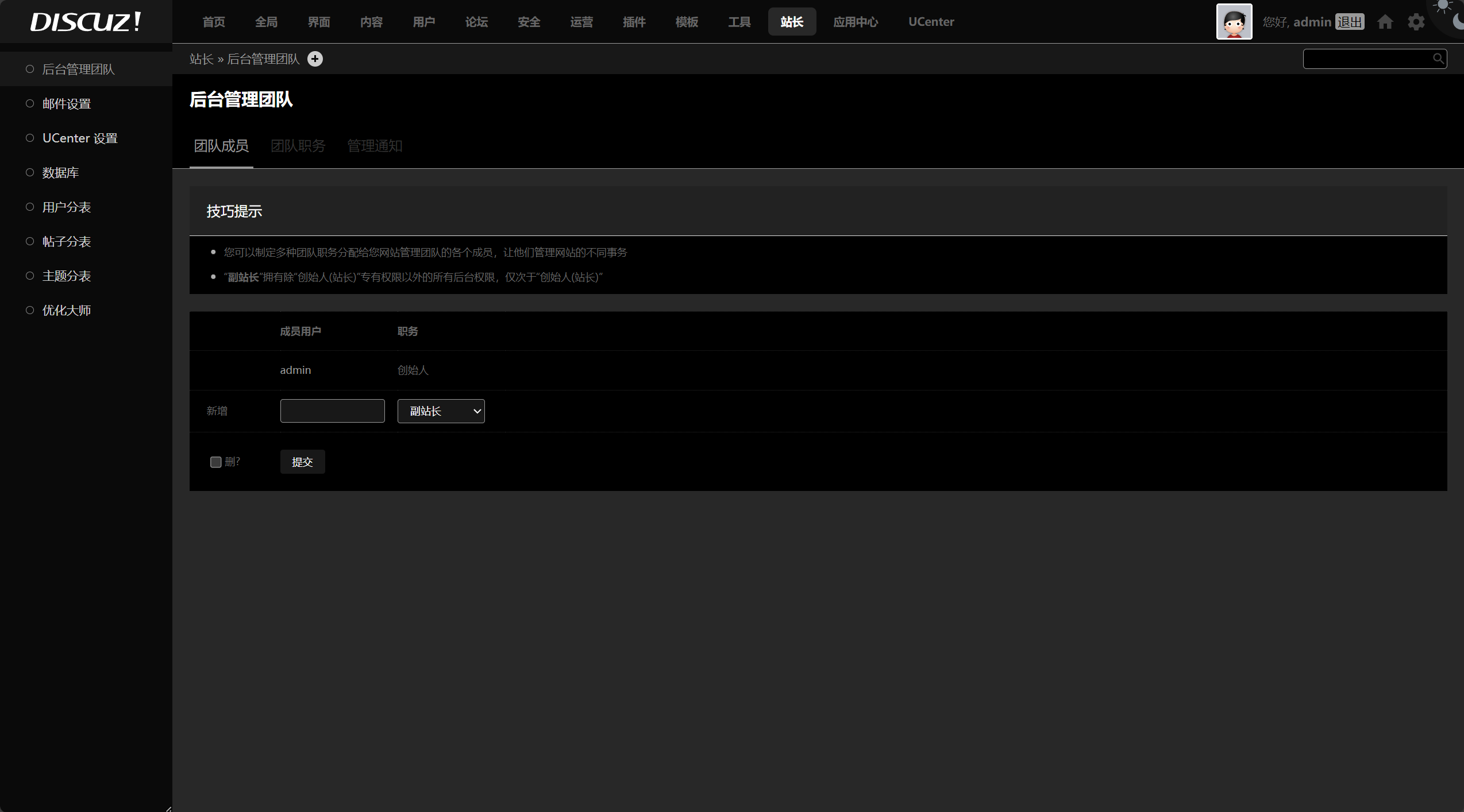

切换管理员身份，进入管理中心，可以看到各个管理内容

十.内容扩展—ISCSI存储服务

1.概述

iSCSI协议（Internet Small Computer System Interface，iSCSI）是一种新的存储技术，它是将SCSI接口与以太网（Ethernet）技术结合起来工作的，简单的说iSCSI协议是将用户的请求转换成SCSI规则编码，然后再将这些数据封装在IP包中以便在以太网中进行传输的协议。

iSCSI技术是基于IP的存储区域网，又称IP-SAN，它是一种基于因特网及SCSI-3协议的存储技术，由IETF提出，并于2003年2月11日成为正式的标准。

iSCSI协议的功能

供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行 SCSI协议，使其能够在诸如高速千兆以太网上进行路由选择。
基于TCP/IP协议的，用来建立和管理IP存储设备、主机和客户机之间的相互连接，并创建SAN。
使得SAN利用SCSI协议应用在高速数据传输网络成为可能。这种传输是以块级别的方式在各个存储设备上进行的。

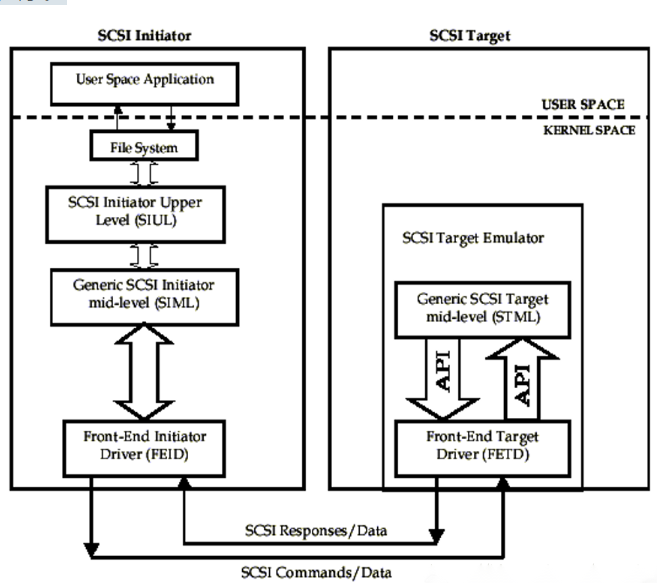

iSCSI的结构

由于SCSI协议是一个C/S架构，因此iSCSI协议也是一个C/S结构，其中client是initiator,server端为target。iSCSI协议的主要功能是利用TCP/IP网络，在主机系统（可称为initiator）和目标存储设备（称为target）之间进行大量的数据封装和可靠传输过程。此外，iSCSI协议还将SCSI协议封装在IP网络上，并且运行在TCP上。

iSCSI协议的工作原理

当iSCSI主机发起数据读写操作后，操作系统会生成一个SCSI指令集，然后该SCSI指令集在iSCSI initiator端被封装成iSCSI消息包，并通过TCP/IP网络传输到存储区域，当存储区域的iSCSI target收到iSCSI消息包时会将其解开，读取其中的SCSI指令，然后再将其SCSI指令传送给SCSI设备执行其指令。当SCSI指令被执行后，返回的数据经过SCSI设备传送给iSCSI target时被封装为iSCSI的响应PDU，然后再通过TCP/IP网络传输给iSCSI initiator端，iSCSI initiator解开其iSCSI PDU包，读取其中的SCSI响应内容，并将其提交给操作系统进行处理，然后操作系统在将其处理后的内容返回给应用程序。

iSCSI的优点

iSCSI最大的优点就是节约成本，利用iSCSI协议构建一个存储网络，除了需要存储设备，交换机、线缆还有以太网接口以外，基本就不需要其他的设备了，只需要在现有的网络上安装iSCSI就可以实现构建一个比较大的存储网络了。

iSCSI基本概念

iSCSI客户端 (iSCSI Initiator)

iSCSI客户端为iSCSI initiator，这是I/O操作的发起者。在RedHat Linux系统中可以通过软件来模拟，需要安装iSCSI设备驱动。如iscsi-initiator-utils.rpm iSCSI initiator具有的特性：

既然是I/O操作的发起者，需要通过发现过程请求远端块设备。
它可以与target进行持久连接
Linux中可以通过软件方式来实现

iSCSI服务器端 (iSCSI Target)

iSCSI服务器端为iSCSI target，这是I/O操作的执行者。在RedHat Enterprise Linux中可以使用scsi-target-utils软件包来模拟实现。 iSCSI target端具有的特性：

需要导出一个或多个块设备供启动者（initiator）使用
可以通过硬件和软件的方式来实现

iSCSI target设备名称

iSCSI target名称必须是全球唯一的，其格式为：

iqn.<yyyy-mm>.<tld.domain.some.host>[:<identifier>]
# iqn：iSCSI target名称必须是以iqn开头的
# yyyy-mm：表示的是时间
# tld.domain.some.host：这个表示的是一个反过来写的域名
# identifier：这个可以是任意字符串
# 如：iqn.2015-03.com.xsl.www:storge.disk1

逻辑单元号LUN

LUN ID由iSCSI目标设备（Target）分配。iSCSI 启动端（Initiator）设备当前支持在每个目标设备（Target）中导出最多256个LUN。即最大支持16个target。对于LUN，比较通俗的理解就是磁盘分区、LVM卷组、RAID等等。

Target 即“储存设备”（Storage Device），也就是存放数据的硬盘（以磁盘阵列居多）。在使用iSCSI时，会在 iSCSI 储存设备上去建立 LUN（Logical Unit Number）来提供给具备 iSCSI Initiator 功能的主机来存取数据的。LUN 好比是个“逻辑单位磁碟”，物理上通常是由数个实体磁碟（ RAID 或 LVM 技术的技术实现）所组成。

iSCSI的发现机制

iSCSI发起端为了和iSCSI目标端建立iSCSI会话，initiator需要知道target的 IP地址，TCP端口号和名字 三个信息。iSCSI发现的目的是为了让iSCSI发起端获取一条到iSCSI目标端的通路。iSCSI有三种发现机制：

静态配置

在iSCSI发起端已经知道iSCSI目标端的IP地址TCP端口号和名字信息时，iSCSI发起端不需要执行发现。iSCSI发起端直接通过IP地址和TCP端口来建立TCP连接，使用iSCSI目标端的名字来建立iSCSI会话。这种发现机制比较适合比较小的iSCSI体系结构

SendTarget发现

在iSCSI发起端知道iSCSI目标端的IP地址和TCP端口的情况下，iSCSI使用IP地址和TCP端口号建立TCP连接后建立发现对话。iSCSI发起端发送SendTarget命令查询网络中的存在的iSCSI信息。这种方法主要用于网关设备，iSCSI发起端被静态配置连接到指定的iSCSI设备。iSCSI发起端和iSCSI网关设备建立对话并发送SendTarget请求给iSCSI网关设备。iSCSI网关设备返回一系列和它相连的ISCSI目标端的信息。iSCSI发起端选择一个目标端来建立对话。

零配置发现

这种机制用于iSCSI发送设备完全不知道iSCSI目标端的信息的情况下。iSCSI发起端利用现有的IP网络协议SLP（Service Location Protocol for Discovery,服务定位协议）。iSCSI目标端使用SLP来注册，iSCSI发起端可以通过查询SLP代理来获得注册的iSCSI目标端的信息。当iSCSI目标端加入到网络中的时候，拓扑结构也随之改变。虽然这种方法增加了实现的复杂性，但它不需要重新配置发起端即可找到新的目标端。
