linux内核学习笔记之内存管理

linux内核把物理页作为内存管理的基本单位。每一页的大小根据系统架构不同有所区别，32位系统下为4KB，64位系统下为8KB。内存管理单元（MMU）以页为单位来管理系统中的页表，负责虚拟地址到物理地址的转换，用户所使用的内存地址一般都是虚拟地址。

内核中页的结构体中比较重要的成员为：

struct page {

    unsigned long flags;        /* 页的状态，包括脏标志、是否锁定 */

    atomic_t _count;              /* 引用计数  */

    void *virtual;                   /* 页的虚拟地址 */

};

内存中区的划分：

名称	物理内存	描述
ZONE_DMA	0~16MB	DMA使用的内存
ZONE_NORMAL	16~896MB	正常可寻址的内存
ZONE_HIGHEM	896MB之后的内存	动态映射的内存

区的划分实际是和体系结构相关，如x86体系结构下，ISA设备只能在物理内存的前16MB执行DMA。所以在某些体系结构下，ZONE_DMA和ZONE_NORMAL可能合并为ZONE_NORMAL。高端内存ZONE_HIGHEM也是类似。不同的区组成了不同的内存池，内存池的主要作用是减少内存碎片。

内核中区也有对应的结构体（省略部分）：

struct zone {

    unsigned long watermark[NR_WMARK];

    unsigned long percpu_drift_mark;

    unsigned long        min_unmapped_pages;

    unsigned long        min_slab_pages;

    spinlock_t        lock;

    struct free_area    free_area[MAX_ORDER];

    /* Fields commonly accessed by the page reclaim scanner */

    spinlock_t        lru_lock;

    struct zone_lru {

        struct list_head list;

    } lru[NR_LRU_LISTS];

    struct zone_reclaim_stat reclaim_stat;

    unsigned long        pages_scanned;       /* since last reclaim */

    unsigned long        flags;           /* zone flags, see below */

    /* Zone statistics */

    atomic_long_t        vm_stat[NR_VM_ZONE_STAT_ITEMS];

    int prev_priority;

    unsigned int inactive_ratio;

    unsigned long        wait_table_hash_nr_entries;

    unsigned long        wait_table_bits;

    struct pglist_data    *zone_pgdat;

    /* zone_start_pfn == zone_start_paddr >> PAGE_SHIFT */

    unsigned long        zone_start_pfn;

    unsigned long        spanned_pages;    /* total size, including holes */

    unsigned long        present_pages;    /* amount of memory (excluding holes) */

    const char        *name;

}

内核中总共就三个区，所以也只有3个这样的结构，name分别为“DMA”、“Normal”、“HighMem”。

页的操作接口：

    static inline struct page *alloc_pages(gfp_t gfp_mask, unsigned int order)            请求多个内存页，返回指向第一个页的page结构体

    void *page_address(struct page *page)         把给定的页转换成虚拟地址，返回虚拟地址

    unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order)      相当于上面两个函数一起执行的结果，返回第一个页的逻辑地址

    unsigned long get_zeroed_page(gfp_t gfp_mask)    请求填充为0的页

    void __free_pages(struct page *page, unsigned int order)          释放页，入参为page

    void free_pages(unsigned long addr, unsigned int order)              释放页，入参为逻辑地址

我们常用的是以字节为单位的分配，字节内存的操作接口：

    void *kmalloc(size_t size, gfp_t flags) 用来分配物理地址连续的内存。

    void kfree(const void *) 用来释放kmalloc函数分配的内存。

    void *vmalloc(unsigned long size)用来分配虚拟地址连续的内存，不要求物理地址连续。

    void vfree(const void *addr)用于释放vmalloc分配的内存

以上的内存分配接口都涉及到gfp_mask标志，这里不进行细说，例举几个常用的：

标志	描述
GFP_KERNEL	常规分配方式，可能会阻塞。这个标志在睡眠安全时用在进程上下文代码中。一般为首选标志。
GFP_ATOMIC	用于中断处理程序、下半部等不能睡眠的地方
GFP_DMA	从ZONE_DMA进行分配，通常与其他标志组合使用

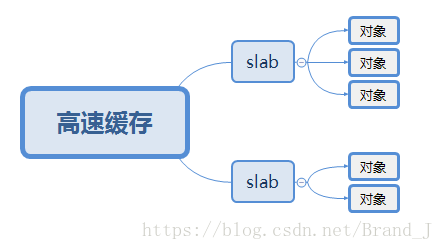

    针对频繁申请和释放数据结构场景（如文件描述符、进程描述符等）实现了slab分配器，slab分配器将不同的对象划分高速缓存组，每个高速缓存组都存放不同的对象，每种对象类型对应一个高速缓存。kmalloc()接口建立在slab层之上，使用了一组通用高速缓存。每个高速缓存又可分为一个或多个slab，通常一个slab由一个页组成。



每个slab处于三种状态之一：满、部分满、空。slab在内核中也对应着一个结构体：

struct slab {

    struct list_head list;                    //满、部分满或空链表

    unsigned long colouroff;           //slab着色偏移量

    void *s_mem;                            //在slab中的第一个对象，包含着色偏移

    unsigned int inuse;                    //slab中分配的对象

    kmem_bufctl_t free;                   //slab中第一个空闲的对象

    unsigned short nodeid;             //内存结点ID，非负时分配器尝试从相同同在结点处分配内存，通常用于NUMA系统

};

slab描述有两种存放的选择：一种是存放在slab自身开始的地方，另一种是在slab之外另行分配。slab分配器创建新的slab时，可以kmem_get_pages()。使用kmem_freepages释放内存。

创建高速缓存接口如下：

struct kmem_cache *kmem_cache_create (const char *name, size_t size, size_t align,unsigned long flags, void (*ctor)(void *))

第一个参数为高速缓存名称，第二个参数高速缓存中每个元素的大小，第三个参数为slab内第一个对象的偏移，通常为0。最后一个是高速缓存的构造函数，新页追加到高速缓存时才被调用。成功返回一个指向高速缓存的指针，失败返回 NULL。

void kmem_cache_destroy(struct kmem_cache *);

撤销高速缓存

void *kmem_cache_alloc(struct kmem_cache *cachep,gfp_t flags)

从高速缓存中分配对象，第二个参数通常是GFP_KERNEL或GFP_ATOMIC

void kmem_cache_free(struct kmem_cache *cachep, void *objp)

释放对象，放回slab中。第一个为高速缓存，第二个为需要释放的对象地址

内核中也存在进程的概念，每个内核进程都有两页的内核栈。所以内核进程中尽量避免静态分配，节省栈空间。

高端内存的页不能永久映射到内核地址空间上，使用alloc_pages()+__GFP_HIGHMEM标志来获得的页不具有虚拟地址，还需要使用kmap()将页映射到内核地址空间，通常是3G~4G。该映射函数可以睡眠，只能用于进程上下文。使用kunmap()可以解除映射。在中断上下文，可用kmap_atomic()来映射高端内存，kunmap_atomic()可以解除映射。

最后，内核实现了一种叫"per cpu"变量，我们称为每CPU变量，实际就是定义了一个数组，长度为CPU数量，每一个元素只能由对应的CPU处理。这样可以避免并发访问的问题，处理器可以不加锁的情况下进行安全访问。如：

long my_percpu[NR_CPUS];

int cpu;

cpu=get_cpu();                //获取当前处理器，并禁止内核抢占

my_percpu[cpu]++;

put_cpu()                     //激活内核抢占

可以看到，在CPU访问每CPU变量时，禁止了内核抢占，这是为了防止某些CPU可以接触到其他CPU的数据。

涉及到的相关接口如下：

DEFINE_PER_CPU(type,name)        编译时创建类型为type，名字为name的变量

DECLARE_PER_CPU(type,name)     声明每CPU变量

get_cpu_var()                                返回当前处理器变量，同时禁止抢占，如：get_cpu_var()++;

put_cpu_var()                                激活内核抢占

per_cpu(name,cpu)++                  增加指定CPU上name变量的值

void* alloc_percpu(type)                动态分配type类型的每CPU变量

void* __alloc_percpu(size_t size, size_t align)       增加了字节对齐

void free_percpu(const void *);       释放每CPU变量
