JCMsuite：旋转对称发射器

示例取自Gregersen等人[1]。几何形状为非理想微柱结构：

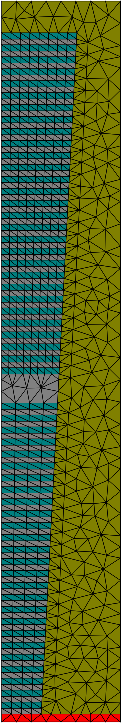

单光子柱发射器（旋转对称）


多层膜是在布局文件layout.jcm中由外部形状为梯形的特殊原始多层创建的（见下文）。

参数扫描

Matlab®脚本data_analysis/run_scan_wavelength.m对偶极子源的波长进行扫描并产生以下曲线，显示了该设备的效率和Purcell因子（此处为直柱）：

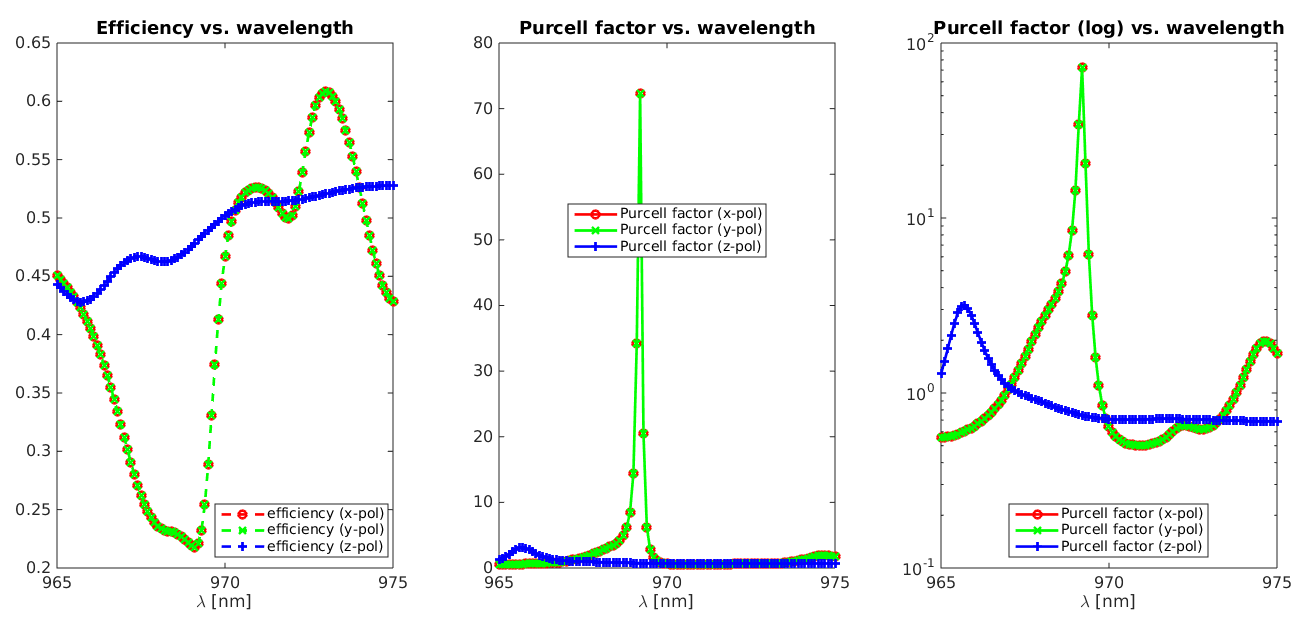

效率vs波长  Purcell因子vs波长  Purcell因子（log）vs波长

左：微柱发射器相对于波长的效率。  右：Purcell因子

警告

由于波长扫描的采样率为0.1nm，Purcell因子的最大值丢失（远高于80）

近场和远场图@969nm

下图显示了直柱和上述非理想柱的三个偶极子的近场和远场强度

（垂直偶极子极化的伪彩色图与水平偶极子的比例不同）。

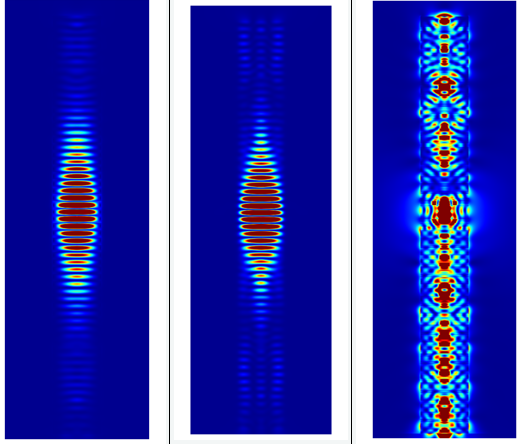

x,y,z极化偶极子强度（@969nm），直柱

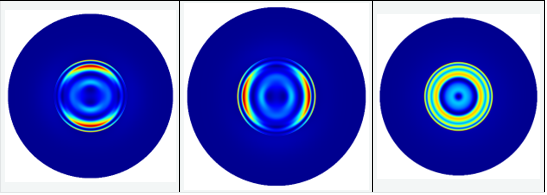

x,y,z极化偶极子（@969nm）的上远场（在空气中）, 直柱

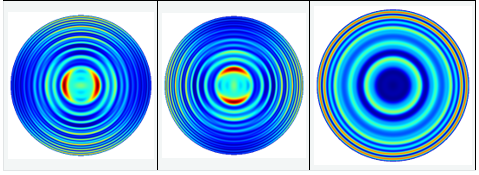

x,y,z极化偶极子（@969nm）的低远场（在基质中）, 直柱






喇叭形支柱

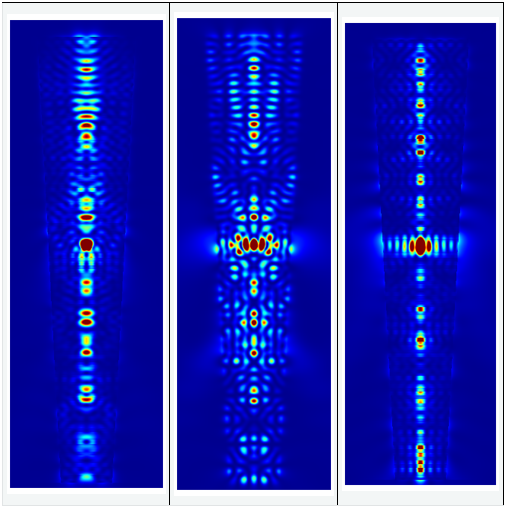

x,y,z极化偶极子的强度（@969nm），斜柱）

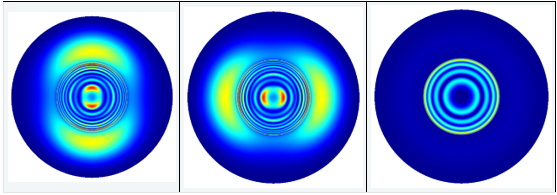

x,y,z极化偶极子（@969nm）的上远场（在空气中）, 斜柱

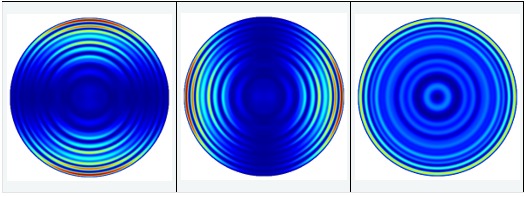

x,y,z极化偶极子（@969nm）的低远场（在基质中）, 斜柱
