frp内网穿透配置及xxl-job任务调度

1.frp内网穿透配置

1.1 首先下载对应系统的frp

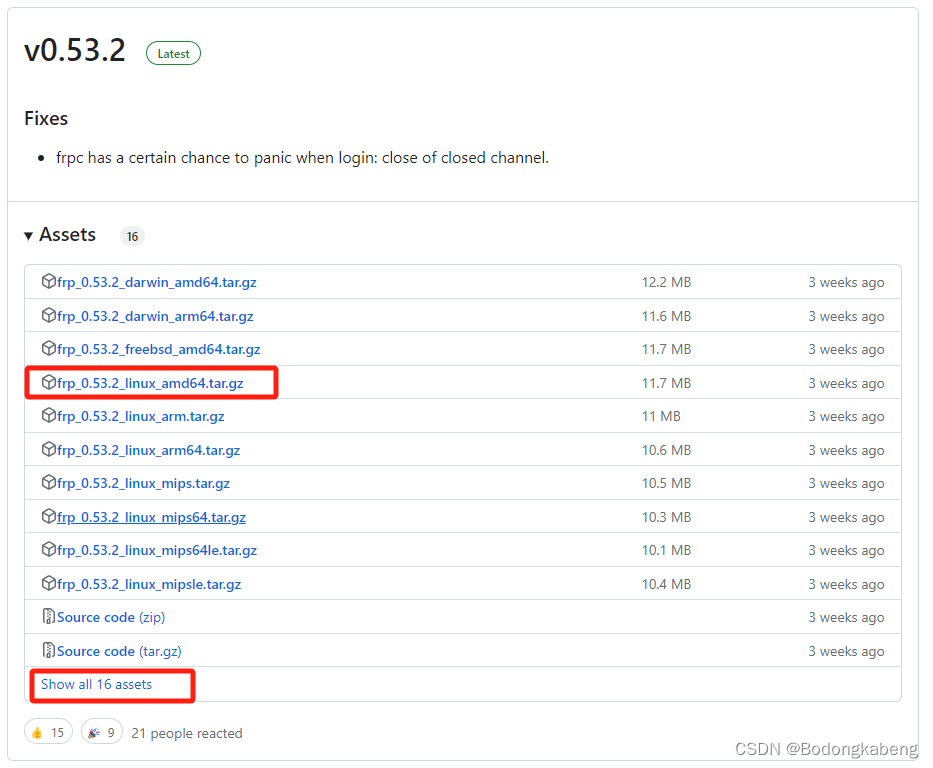

选择自己对应系统的安装包下载，这里我使用的是linux（公网，阿里云服务器）版本以及windows（内网，本地）版本：
点击show all可查看更多版本

1.2 解压安装包

解压下载的安装包，将对应的文件复制到服务器

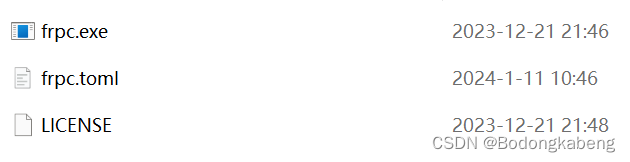

这里拿我的举例，本地服务（即内网）为客户端，复制frpc开头的两个文件：
在这里插入图片描述
这里我的本地服务为windows系统，其它情况请自行挑选。
这里的配置文件为toml文件，官方文档说明目前支持的文件格式包括 TOML/YAML/JSON，旧的 INI 格式仍然支持，但已经不再推荐

同理解压linux安装包，将frps开头的文件复制到公网服务器（即我的阿里云服务器）

1.3 修改服务端以及客户端的配置文件

首先是客户端配置文件（这里拿toml文件说明）

serverAddr = "外网ip"  # 连接服务端的地址
serverPort = 9999  # 连接服务端的端口，默认为 7000

webServer.addr = "127.0.0.1"
webServer.port = 7400
webServer.user = "admin"
webServer.password = "admin"


[[proxies]]
name = "test-tcp"
type = "tcp"
localIP = "127.0.0.1"
localPort = 9999   # 访问 serverAddr:19999 时，等同于访问127.0.0.1:9999；所有需要被访问的端口均需要配置
remotePort = 19999

更多参数配置参照官方文档客户端配置
这里重点注意localPort与remotePort的配置，我在这里踩了坑localPort一直写的默认22端口，需要修改为要被访问的端口
这里可以理解成serverPort的配置主要是为了与本地内网服务器进行连接，而remotePort的配置是为了外网数据传输，并且将数据转发给本地localPort端口接收外网数据

然后是服务端的配置文件：

bindPort = 9999

即绑定连接的端口设置，与服务端serverPort对应
其它参数配置参照官方文档服务端配置

服务端以及客户端的启动方法
服务端（以linux为例）

# 使用 yum 安装 systemd（CentOS/RHEL）
yum install systemd

# 使用 apt 安装 systemd（Debian/Ubuntu）
apt install systemd

使用文本编辑器 (如 vim) 在 /etc/systemd/system 目录下创建一个 frps.service 文件，用于配置 frps 服务。

$ sudo vim /etc/systemd/system/frps.service

写入内容

[Unit]
# 服务名称，可自定义
Description = frp server
After = network.target syslog.target
Wants = network.target

[Service]
Type = simple
# 启动frps的命令，需修改为您的frps的安装路径
ExecStart = /path/to/frps -c /path/to/frps.toml

[Install]
WantedBy = multi-user.target

使用 systemd 命令管理 frps 服务

# 启动frp
sudo systemctl start frps
# 停止frp
sudo systemctl stop frps
# 重启frp
sudo systemctl restart frps
# 查看frp状态
sudo systemctl status frps

设置 frps 开机自启动

sudo systemctl enable frps

这里加上一个问题的解决方案：
出现frps: command not found 问题
修改frps权限为777

sudo chmod 777 frps

客户端启动
这里以windows为例
找到文件的位置，打开cmd

frpc.exe -c frpc.toml

1.4 frp的配置到此结束

2. xxl-job安装配置

2.1 拉取代码

从github或者gitee拉取代码，相关链接

2.2 修改相关配置

这里分两种情况说，我这里使用的是docker部署（docker感觉比较方便快捷，也好管理）
首先拿源码说明：
1.修改调度中心配置
调度中心配置文件地址：

/xxl-job/xxl-job-admin/src/main/resources/application.properties

### 调度中心JDBC链接：链接地址请保持和 2.1章节 所创建的调度数据库的地址一致
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=root_pwd
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
### 报警邮箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.accessToken=
### 调度中心国际化配置 [必填]： 默认为 "zh_CN"/中文简体, 可选范围为 "zh_CN"/中文简体, "zh_TC"/中文繁体 and "en"/英文；
xxl.job.i18n=zh_CN
## 调度线程池最大线程配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100
### 调度中心日志表数据保存天数 [必填]：过期日志自动清理；限制大于等于7时生效，否则, 如-1，关闭自动清理功能；
xxl.job.logretentiondays=30

创建数库
初始化“调度数据库”
“调度数据库初始化SQL脚本” 位置为:

/xxl-job/doc/db/tables_xxl_job.sql

执行代码或者将项目打包数据即可

docker部署：

拉取镜像

docker pull xuxueli/xxl-job-admin:{指定版本号:如2.3.1}

创建运行容器

如需自定义 mysql 等配置，可通过 “-e PARAMS” 指定，参数格式 PARAMS=“–key=value --key2=value2” ；
配置项参考文件：/xxl-job/xxl-job-admin/src/main/resources/application.properties
如需自定义 JVM内存参数等配置，可通过 “-e JAVA_OPTS” 指定，参数格式 JAVA_OPTS=“-Xmx512m” ；

docker run -e PARAMS="--spring.datasource.url=jdbc:mysql://{ip}:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai --spring.datasource.username=root --spring.datasource.password=123  --server.port=8088" -p 8088:8088 -v /xxl-job:/data/applogs --name xxl-job-admin  -d xuxueli/xxl-job-admin:{指定版本}

部署成功后访问调度中心访问地址：http://localhost:8080/xxl-job-admin (该地址执行器将会使用到，作为回调地址)
按照配置我的访问地址为http://{阿里云服务器地址}:8088/xxl-job-admin

2.3 本地服务添加配置项

添加maven依赖

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>${最新稳定版本}</version>
</dependency>

添加执行器组件配置
位置为

/xxl-job/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/java/com/xxl/job/executor/core/config/XxlJobConfig.java

直接复制到项目里

添加配置文件项

xxl:
  job:
    admin:
      addresses: http://{调度中心地址}:8088/xxl-job-admin
    executor:
      appname: testHandler # 这里对应调度中心的执行器appName
      address:
      ip:
      port: 9999  # 接收任务或指令的端口，这里对应到frp里客户端配置的localPort
      logpath: /data/applogs/xxl-job/jobhandler
      logretentiondays: 30
    accessToken: default_token

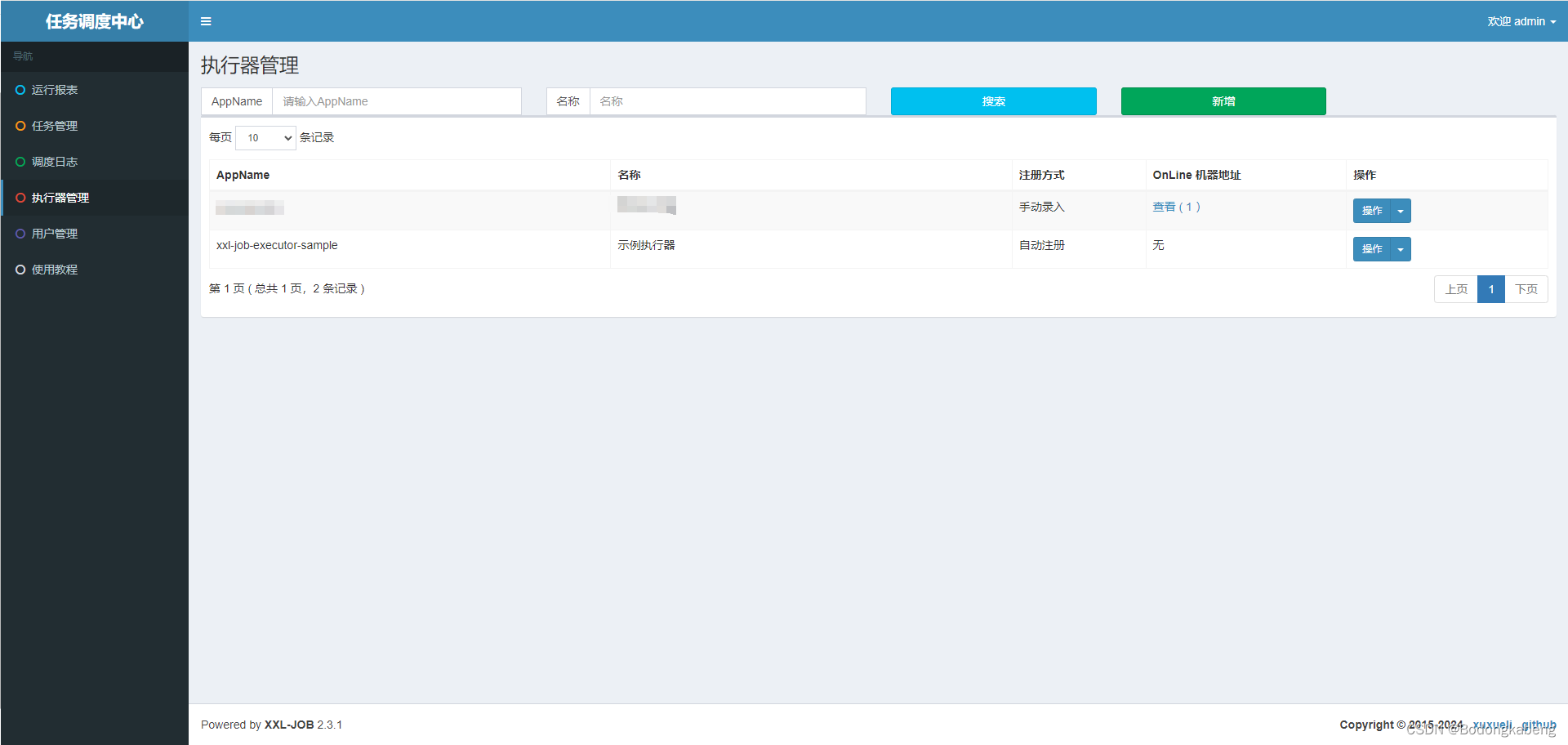

2.4 任务调度中心配置

在这里插入图片描述
这里点击新增执行器，填写相关配置项
这里要注意的是，由于我们是通过内网穿透进行的xxl-job任务调度，所以注册方式需要改为手动注册，机器地址为

http://{外网服务器地址}:19999/

这里地址写外网，即阿里云地址，而不是本地地址，端口对应frp配置的remotePort
可以理解为任务调度中心将任务发送到服务器自己的19999（即remotePort）端口，通过frp内网穿透，服务器的19999任务转到本地服务的9999（即localPort）端口，如果本地服务的xxl配置文件无误，则接收到任务
