摘要

随着城市化进程的加快，城市停车问题日益突出，传统的人工停车管理方式不仅效率低下，还容易出现错漏。为应对这一挑战，本研究基于 JavaScript 技术，引入 Spring Boot 框架，设计并开发了一套停车计费系统，以实现停车管理的自动化与智能化。该系统涵盖停车用户和管理员两大角色，针对停车用户，提供包括首页展示、计费规则查询、新闻资讯浏览、入场停车操作以及个人中心管理在内的便捷服务；对于管理员，则设有后台首页，支持系统用户管理，以及入场停车、停车出场、停车订单、电子发票的全流程管理，同时具备系统管理、计费规则制定与调整、资源管理等功能，并通过 iframe 实现车牌识别接入，确保车辆信息的准确获取。在系统设计与开发过程中，深入分析了停车管理业务流程与需求，运用 JavaScript 实现前端交互，借助 Spring Boot 框架搭建后端服务，以实现前后端分离的架构设计。系统经测试运行稳定，操作简便，能够有效提升停车管理效率，缩短车辆进出时间，提高车位利用率，为缓解城市停车难题提供了有力的技术支持。

关键词：停车计费系统；SpringBoot；Vue；MySQL

Abstract

With the acceleration of urbanization, the problem of urban parking has become increasingly prominent. The traditional manual parking management method is not only inefficient but also prone to errors and omissions. To address this challenge, based on JavaScript technology and introducing the Spring Boot framework, this study designed and developed a parking billing system to achieve the automation and intelligence of parking management. This system covers two major roles: parking users and administrators. For parking users, it provides convenient services including homepage display, billing rule query, news and information browsing, entry parking operation, and personal center management. For administrators, there is a background home page that supports system user management, as well as full-process management of entry parking, parking exit, parking orders, and electronic invoices. It also has functions such as system management, formulation and adjustment of charging rules, and resource management. Moreover, license plate recognition access is achieved through iframe to ensure the accurate acquisition of vehicle information. During the process of system design and development, the business processes and requirements of parking management were deeply analyzed. The front-end interaction was implemented using JavaScript, and the back-end services were built with the help of the Spring Boot framework to achieve the architecture design of front-end and back-end separation. The system has been tested and operates stably. It is easy to operate and can effectively improve the efficiency of parking management, shorten the time for vehicles to enter and exit, and increase the utilization rate of parking Spaces, providing strong technical support for alleviating the parking problem in cities.

Key words: Parking billing system; SpringBoot; Vue; MySQL

绪论
1. 研究背景

随着城市规模不断扩张，机动车保有量呈现爆发式增长。在城市的各个角落，如商业中心、住宅小区、办公区域及公共场所，停车需求与日俱增。然而，传统停车计费方式存在诸多弊端。人工收费效率低下，车辆进出停车场时，需停车等待人工收费、找零，这不仅耗费车主时间，还易在高峰时段造成出入口拥堵，影响交通流畅性。而且人工计费易出现收费漏洞，增加管理成本。与此同时，传统计费方式难以提供精准的停车数据统计，不利于停车场运营者进行科学决策。

1. 研究意义

开发停车计费系统具有重大意义。它能极大提升停车计费效率，车辆进出停车场时，系统自动识别车牌，快速完成计费，无需人工干预，有效缓解出入口拥堵状况，节省车主时间，提升出行体验。精准的计费功能避免了人工收费可能产生的误差和漏洞，保障停车场运营者的经济利益。此外，系统可实时记录停车数据，如车辆进出时间、停车时长、收费金额等，为运营者提供详细的数据报表，助力其分析停车高峰低谷时段，合理规划车位资源，优化收费策略，提高停车场的整体运营管理水平，推动城市停车管理向智能化、高效化迈进。

1. 国内外研究现状

国外在停车计费系统领域起步较早，积累了丰富经验与先进技术。诸多发达国家普遍采用车牌识别技术作为核心计费手段，该技术成熟度高，识别准确率可达 95% 以上，能快速精准地记录车辆进出时间，自动计算停车费用。部分地区还实现了停车系统与电子支付平台深度融合，车主可通过手机应用、车载电子标签等多种方式便捷支付，无需现金交易，极大提升支付效率。同时，一些欧美国家利用智能传感器监测车位使用情况，实时反馈至管理系统与车主终端，方便车主提前知晓车位信息，合理规划行程，提高停车场整体利用率。

国内近年来随着城市化快速发展与技术创新，停车计费系统研究与应用也取得显著进展。一方面，国内厂商在车牌识别技术基础上，结合本土复杂的停车环境与多样化车型，不断优化算法，提升识别准确率与适应性，即使在光线复杂、车牌污损等情况下也能稳定工作。另一方面，国内凭借强大的移动支付生态，大力推广便捷支付方式，微信、支付宝等支付手段在停车缴费中广泛应用，车主仅需扫码即可完成支付，操作简便。此外，一些城市积极探索 “互联网 + 停车” 模式，整合区域内停车场资源，打造统一停车管理平台，实现车位查询、预订、缴费等一站式服务。

综合国内外研究现状，停车计费系统虽在功能与技术上取得长足进步，但仍存在挑战。例如，不同品牌停车设备与系统间兼容性差，导致数据共享困难，难以实现跨区域、跨停车场的无缝对接。在系统安全性方面，面临网络攻击风险，停车数据泄露隐患威胁车主隐私与停车场运营安全。未来，停车计费系统研究将聚焦提升系统兼容性，推动行业标准统一；强化安全防护技术，保障数据安全；并进一步探索利用新兴技术，如区块链提升数据可信度，持续优化用户体验，提高停车场运营管理智能化水平。

相关技术介绍
1. Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库[12]。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者[13]。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

1. B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。

B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

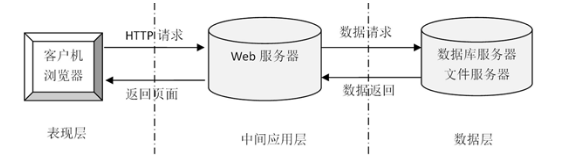

B/S模式三层结构图如图2-1所示。

图2-1 B/S模式三层结构图

1. SpringBoot框架

SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。

SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。

1. Vue技术

Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。

Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。

1. MySQL数据库

MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。

MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。

需求分析
1. 可行性分析
  1. 技术可行性

从技术可行性角度来看，所选技术能够充分满足当前应用需求。B/S架构具有良好的跨平台特性，借助浏览器端渲染与服务器端处理，能够实现不同操作系统和设备上的无缝访问。SpringBoot框架基于成熟的Spring生态，自动配置机制降低了开发与部署的复杂度，支持高效开发和微服务架构的实现。Vue.js作为前端技术，其响应式数据绑定和虚拟DOM优化使得大规模应用的构建与维护更加高效。MySQL数据库在数据存储、查询优化方面具有强大能力，其ACID事务特性与高并发支持能够保证数据一致性与系统稳定性，且广泛应用于多种行业，具备可扩展性和高效性。

1. 1. 操作可行性

从操作可行性角度，所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术，技术栈成熟，操作流程规范，适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发，集成了嵌入式Web服务器，使得开发者能够快速启动项目，减少了对开发环境和部署环境的依赖。Vue.js以组件化、响应式的设计思想，极大提升了前端开发的效率与代码复用性，操作简便。MySQL数据库提供了易于管理的用户界面，操作界面直观，支持多种操作系统，适合日常的数据库管理和维护工作。

1. 1. 经济可行性

从经济可行性角度，所有选用的技术均为开源软件，降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求，减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署，降低了开发和运营的时间成本。Vue.js提供了快速开发的能力，减少了前端开发的人员需求。MySQL作为开源数据库，不仅在授权成本上具有优势，而且通过其高效的查询与事务处理能力，可以在保证性能的同时降低硬件资源的投入，实现资源的高效利用。

1. 系统性能需求分析

1.可用性需求

系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。

2.可靠性需求

可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。

3.安全性需求

系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。

1. 功能需求分析

功能需求分析是对系统所需功能进行详细描述的过程，明确系统的目标、功能模块及其相互关系。在此阶段，结合用户需求、业务流程和技术架构，识别系统必须实现的各项功能，并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析，确保系统设计能够满足实际需求，且具有良好的可用性、可维护性和扩展性，为后续的系统开发和测试提供明确的指导和依据。

1. 1. 停车用户功能

停车用户的功能包括首页、计费规则、新闻资讯、入场停车、个人中心（个人首页、入场停车、停车出场、停车订单、电子发票、收藏）。

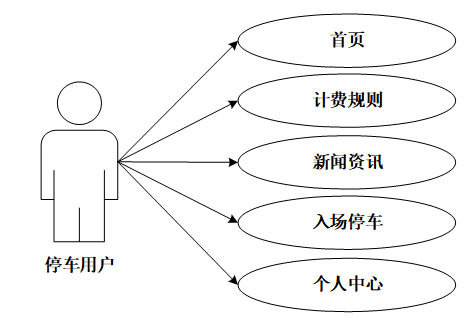

停车用户用例图如图3-1所示。

图3-1 停车用户用例图

1. 1. 管理员功能

管理员的功能包括后台首页、系统用户（管理员、停车用户）、入场停车管理、停车出场管理、停车订单管理、电子发票管理、系统管理（轮播图管理）、计费规则管理、资源管理（新闻资讯、资讯分类）。

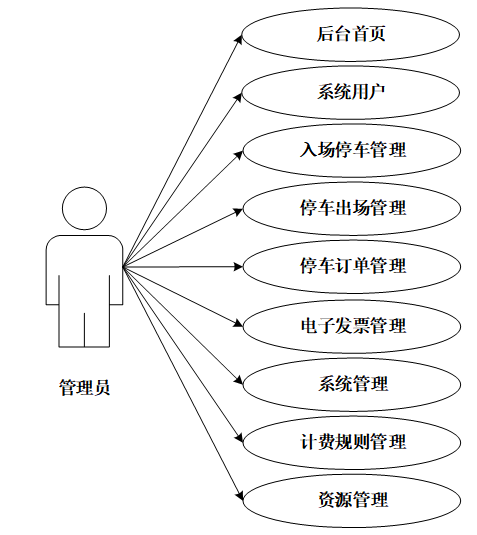

管理员用例图如图3-2所示。

图3-2管理员用例图

1. 系统总体流程设计
  1. 数据开发流程

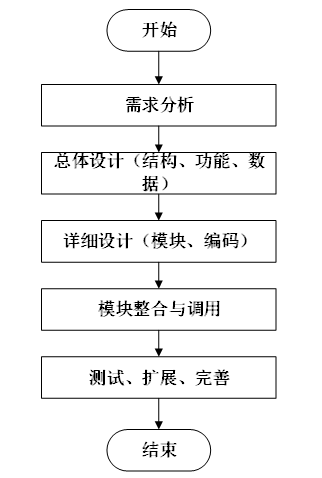

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如图3-3所示。

图3-3系统开发流程图

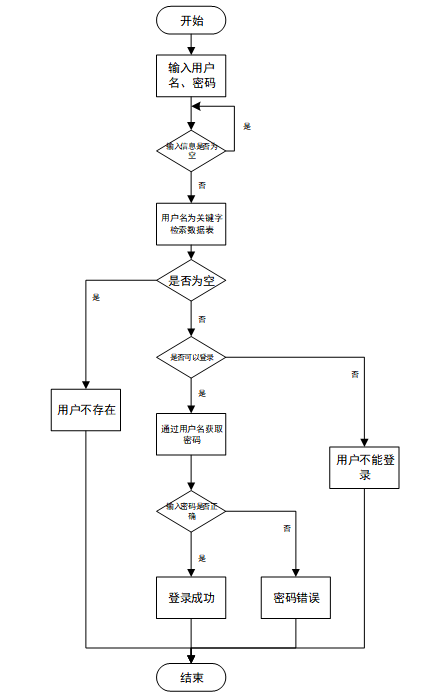

1. 1. 用户登录流程

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如图3-4所示。

图3-4登录流程图

1. 1. 系统操作流程

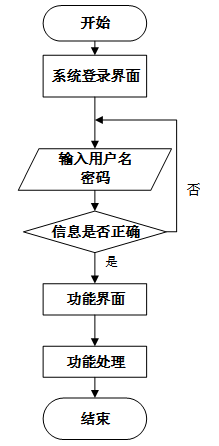

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入；若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如图3-5所示。

图3-5 系统操作流程图

1. 1. 添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如图3-6所示。

图3-6添加信息流程图

1. 1. 修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入；若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如图3-7所示。

图3-7修改信息流程图

1. 1. 删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节；若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如图3-8所示。

图3-8删除信息流程图

系统设计
1. 系统架构设计

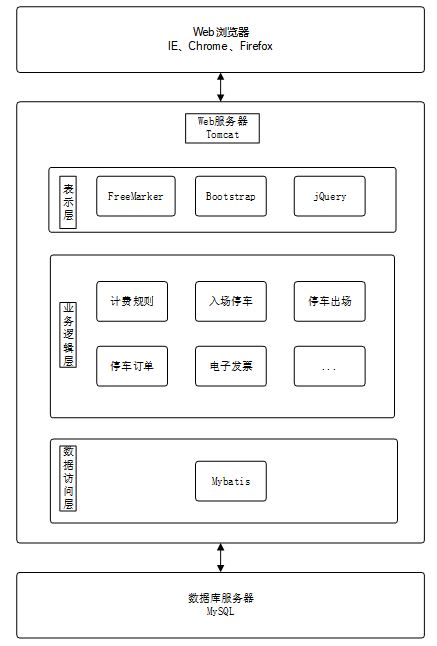

系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器（如IE、Chrome、Firefox）与用户交互，采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑，通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库，执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理，为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理，确保系统的高效运行[8]。整个系统架构如图4-1所示。

图4-1 系统架构图

1. 系统总体功能设计

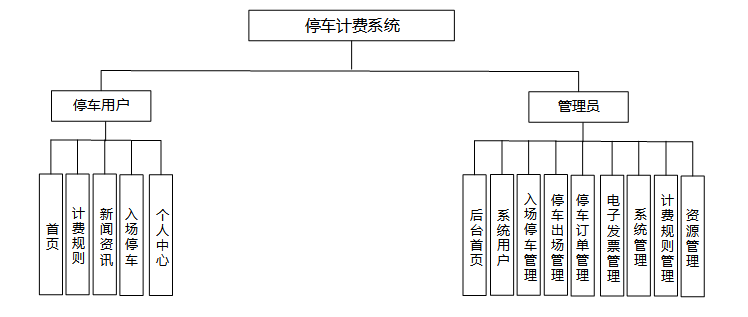

系统功能结构图如图4-2所示。

图4-2 系统功能结构图

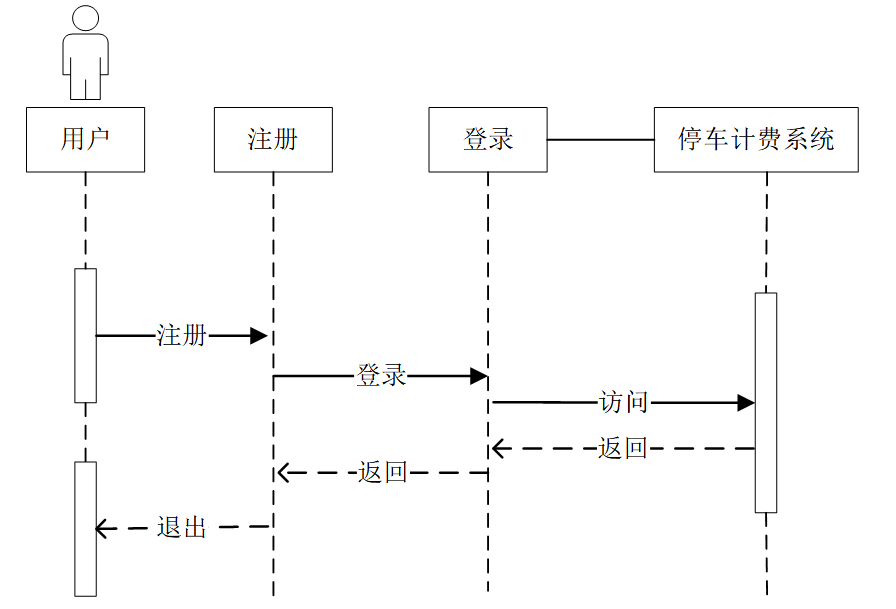

1. 1. 注册时序图

用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。

图4-3 注册时序图

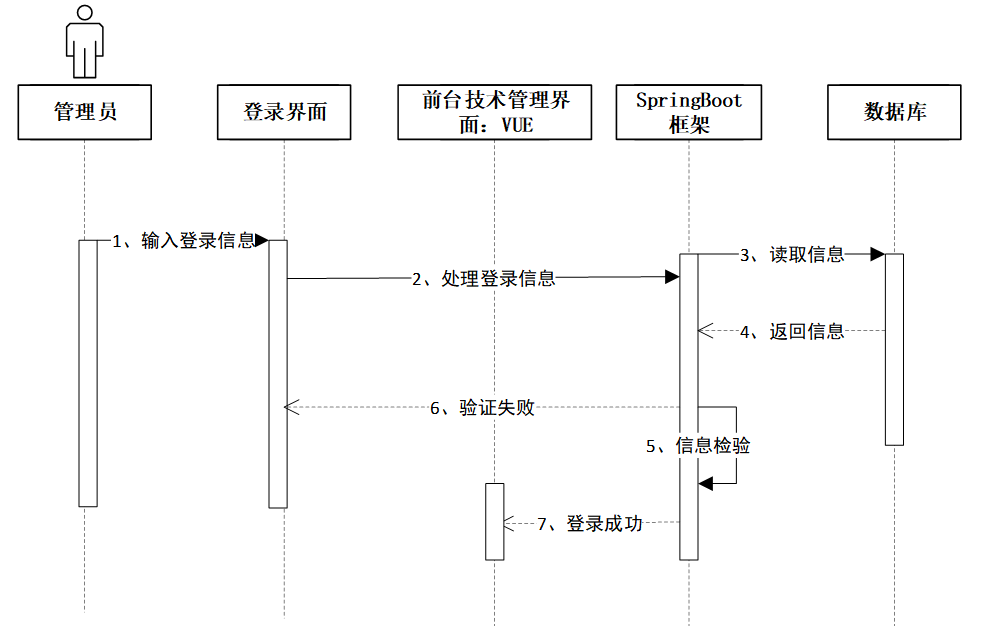

1. 1. 登录时序图

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图

1. 1. 管理员修改用户信息时序图

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。

图4-5管理员修改用户信息时序图

1. 1. 管理员管理系统信息时序图

管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图

1. 数据库设计

数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。

1. 1. 数据库实体设计

数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[9]。在实体设计中，根据需求分析确定系统的核心实体，如用户、角色、权限、社团信息等，提取实体的主要属性，如用户的ID、姓名、联系方式，社团的ID、名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。

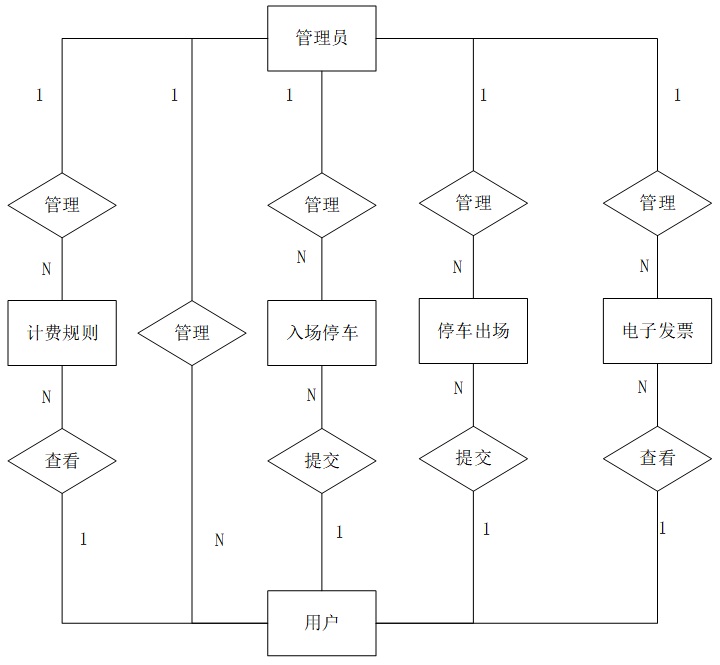

以下将展示系统的全局E-R图。

系统全局E-R图如图4-7所示。

图4-7系统E-R图

1. 1. 数据库表设计

数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 [10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-6-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-7-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-8-electronic_invoice（电子发票）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	electronic_invoice_id	int		是	是	电子发票ID
2	order_number	varchar	64	否	否	订单编号
3	parking_user	int		否	否	停车用户
4	user_name	varchar	64	否	否	用户姓名
5	parking_fee	double		否	否	停车费用
6	electronic_invoice	varchar	255	否	否	电子发票
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_id	int		否	否	来源ID
11	source_user_id	int		否	否	来源用户

表 4-9-entry_parking（入场停车）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	entry_parking_id	int		是	是	入场停车ID
2	parking_user	int		否	否	停车用户
3	user_name	varchar	64	否	否	用户姓名
4	users_mobile_phone	varchar	64	否	否	用户手机
5	license_plate_number	varchar	64	否	否	车牌号码
6	admission_time	datetime		否	否	入场时间
7	collect_len	int		是	否	收藏数
8	stop_and_exit_limit_times	int		是	否	出场限制次数
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-10-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-11-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-12-parking_orders（停车订单）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_orders_id	int		是	是	停车订单ID
2	order_number	varchar	64	否	否	订单编号
3	parking_user	int		否	否	停车用户
4	user_name	varchar	64	否	否	用户姓名
5	users_mobile_phone	varchar	64	否	否	用户手机
6	license_plate_number	varchar	64	否	否	车牌号码
7	admission_time	datetime		否	否	入场时间
8	time_of_appearance	datetime		否	否	出场时间
9	parking_duration	double		否	否	停车时长
10	parking_fee	double		否	否	停车费用
11	pay_state	varchar	16	是	否	支付状态
12	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
13	electronic_invoice_limit_times	int		是	否	生成发票限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-13-parking_user（停车用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	parking_user_id	int		是	是	停车用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	users_mobile_phone	varchar	16	是	是	用户手机
5	license_plate_number	varchar	64	否	否	车牌号码
6	examine_state	varchar	16	是	否	审核状态
7	user_id	int		是	否	用户ID
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-14-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-15-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-16-stop_and_exit（停车出场）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	stop_and_exit_id	int		是	是	停车出场ID
2	parking_user	int		否	否	停车用户
3	user_name	varchar	64	否	否	用户姓名
4	users_mobile_phone	varchar	64	否	否	用户手机
5	license_plate_number	varchar	64	否	否	车牌号码
6	admission_time	datetime		否	否	入场时间
7	parking_orders_limit_times	int		是	否	费用结算限制次数
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间
10	source_table	varchar	255	否	否	来源表
11	source_id	int		否	否	来源ID
12	source_user_id	int		否	否	来源用户

表 4-17-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-18-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证\|1审核中\|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-19-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

系统实现
1. 停车用户功能实现

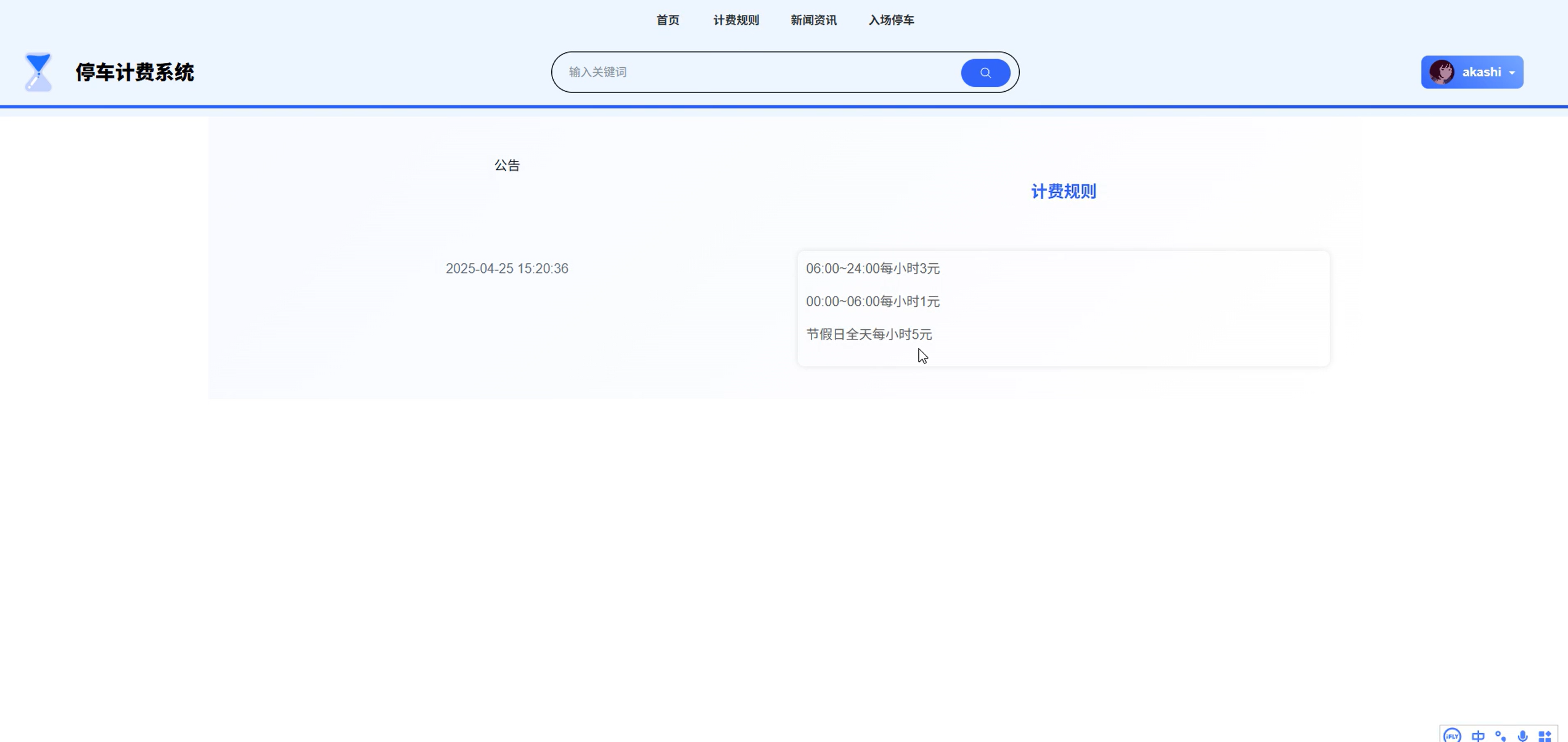

  1. 查看计费规则

停车用户在使用停车场服务前，可便捷查看计费规则。了解计费规则，用户提前知晓停车成本，合理规划停车时长，避免因不了解规则产生费用纠纷。查看计费规则界面如图5-1所示。

图5-1查看计费规则界面

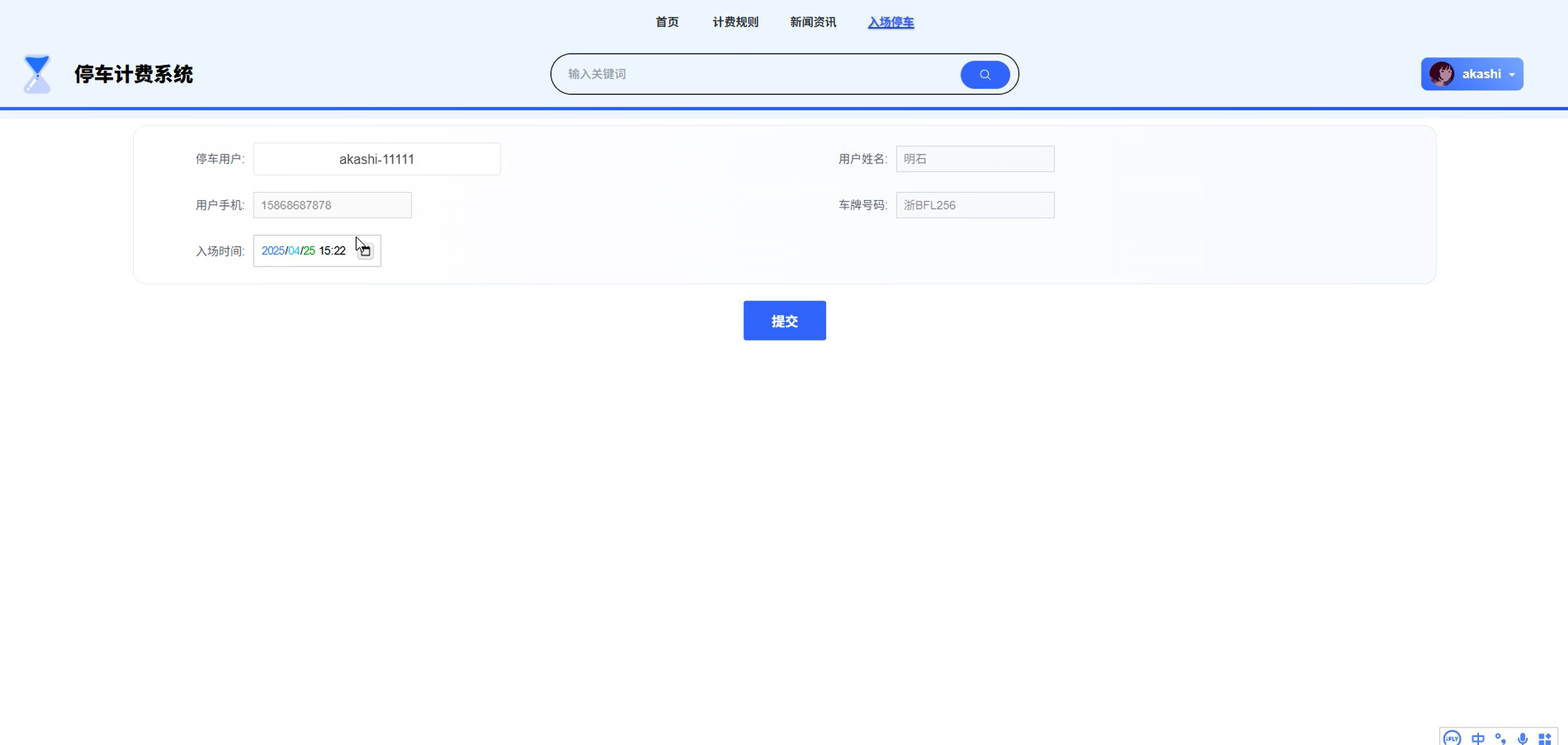

1. 1. 入场停车

驾车抵达停车场入口，车辆进入识别区域，系统自动扫描车牌。识别成功后，道闸升起，同时系统记录车辆入场时间与车牌信息。入场停车功能确保车辆快速、有序进入停车场，为用户开启停车服务流程，为后续计费与管理提供起始数据。入场停车界面如图5-2所示。

图5-2入场停车界面

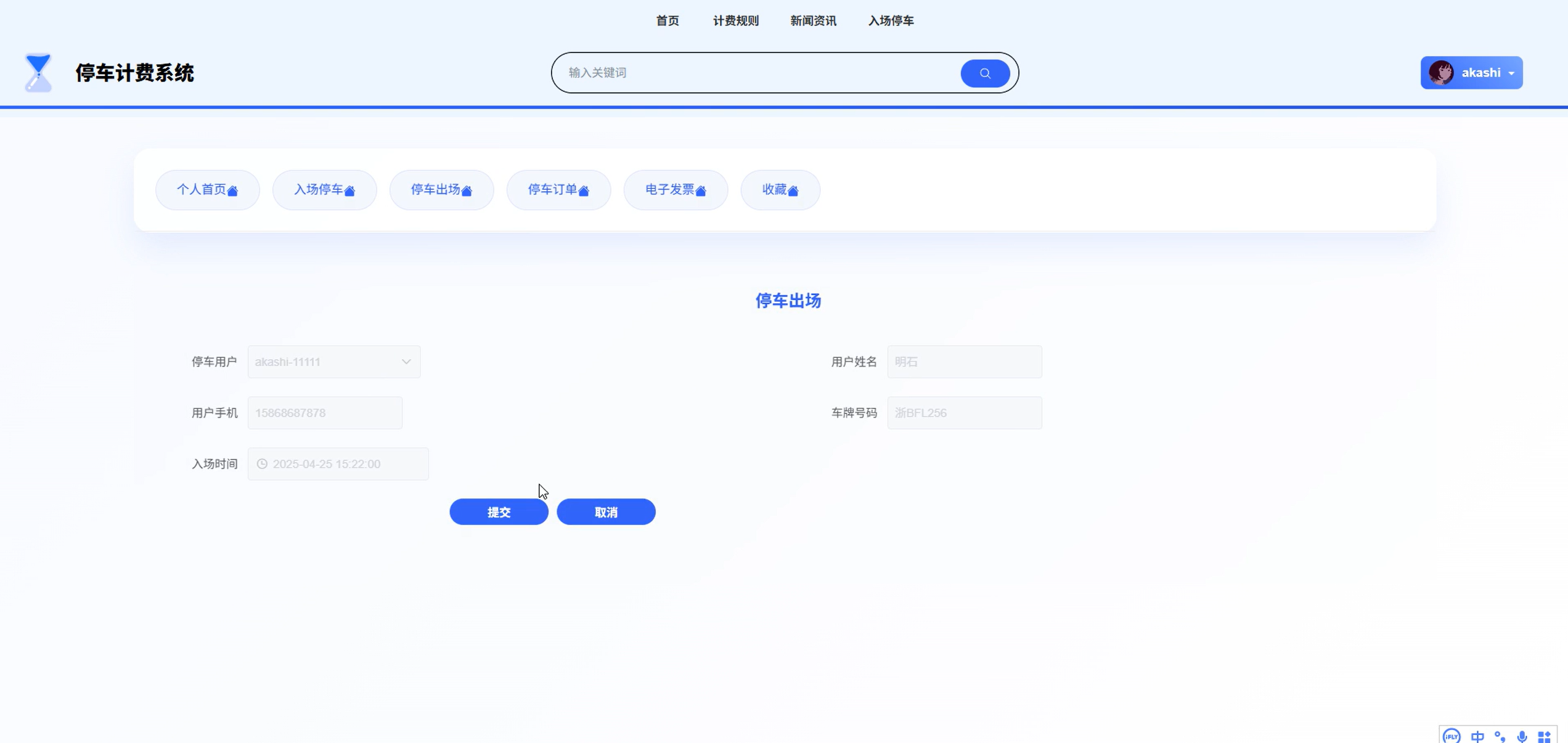

1. 1. 停车出场

车辆行驶至停车场出口，系统再次识别车牌，依据入场记录计算停车时长与费用。缴费成功，道闸自动开启放行。停车出场功能实现快速计费与便捷支付，让用户顺利离场，保障停车场车辆流通效率。停车出场界面如图5-3所示。

图5-3停车出场界面

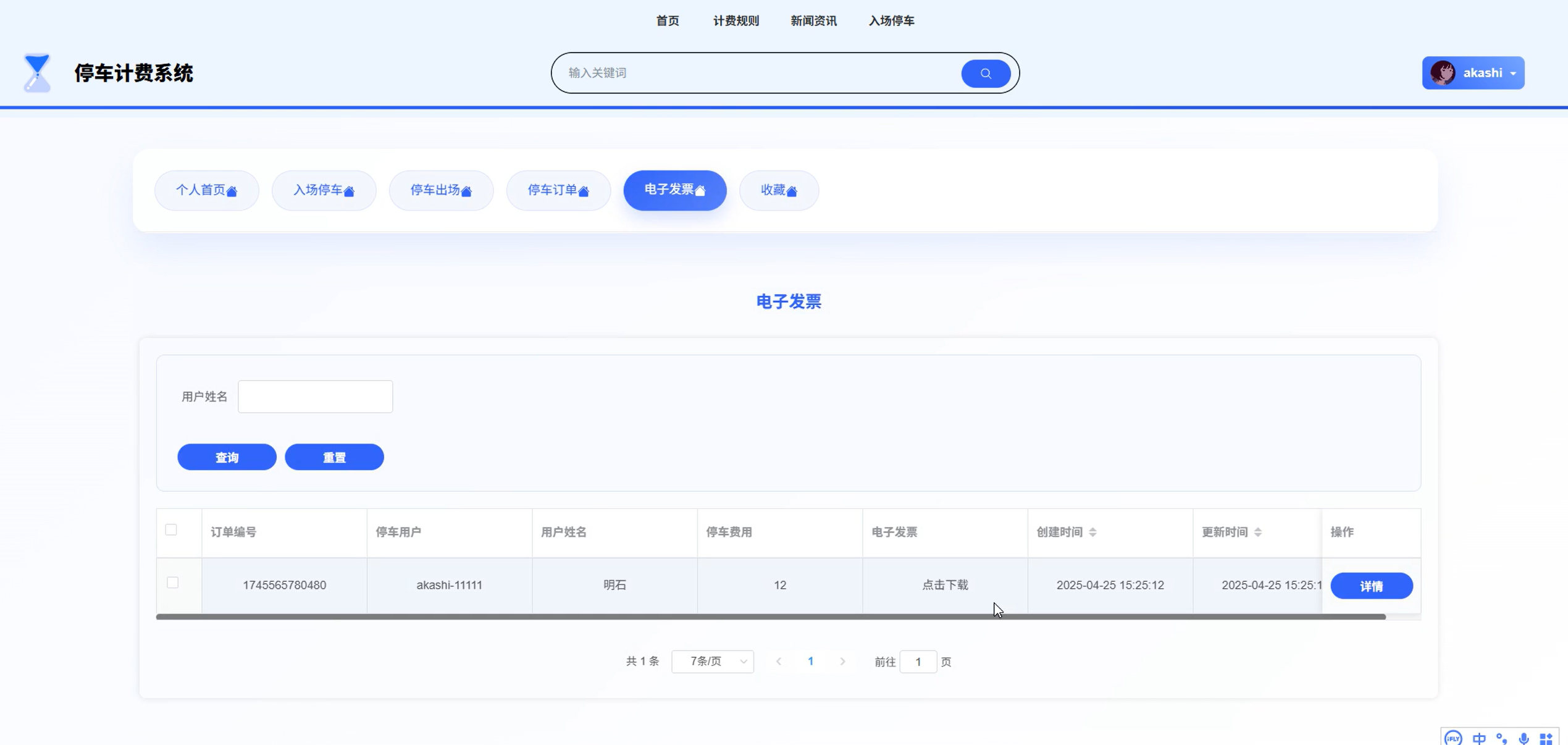

1. 1. 查看电子发票

完成停车缴费后，用户如需发票，可在“个人中心”查看电子发票。用户可在线预览发票内容。还能下载、转发发票至邮箱，方便报销与留存。查看电子发票界面如图5-4所示。

图5-4查看电子发票界面

1. 管理员功能实现

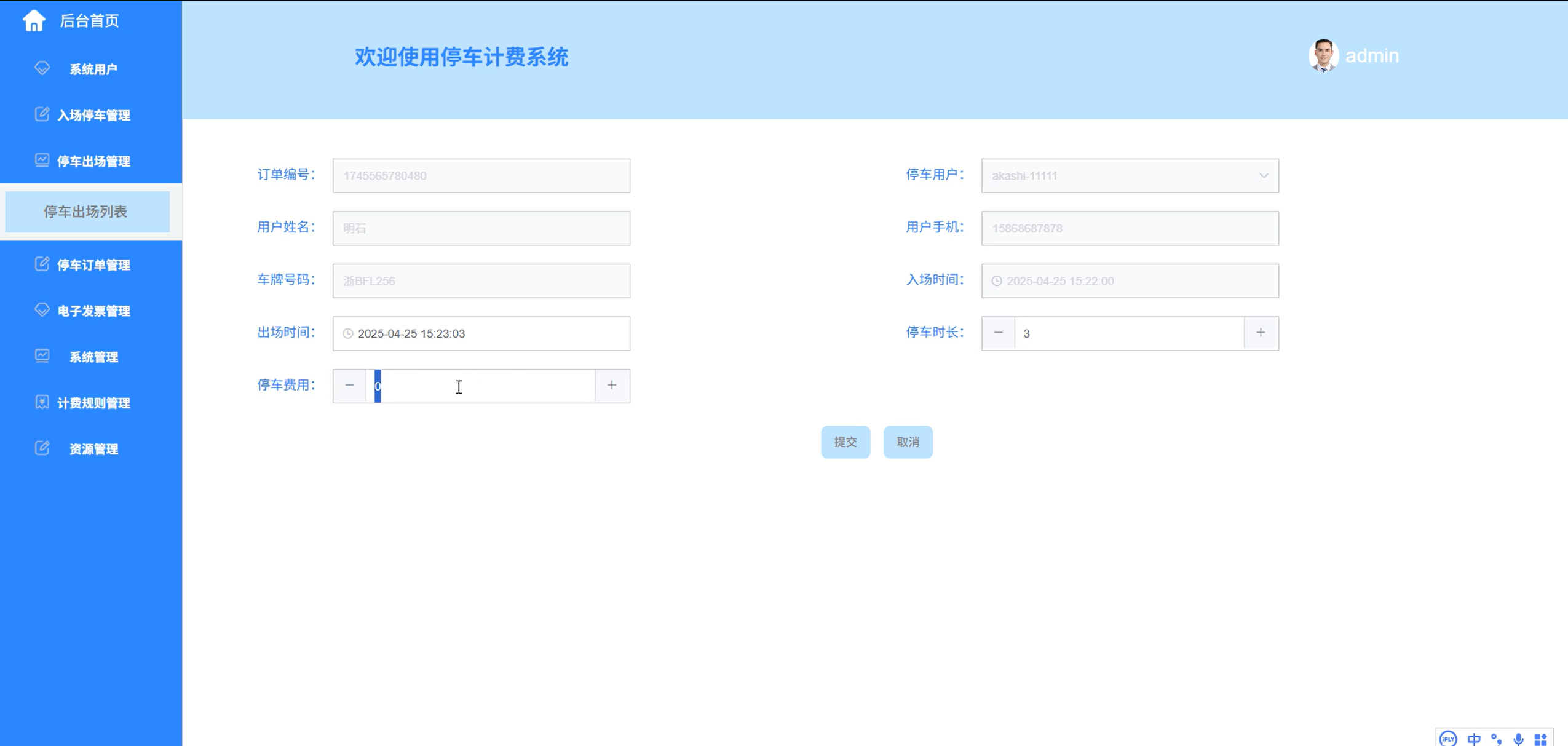

  1. 停车费用结算

管理员登录停车场管理系统，对停车用户的费用进行结算。停车费用结算功能保障停车场营收数据准确，为财务核算提供依据。停车费用结算界面如图5-5所示。

图5-5停车费用结算界面

1. 1. 生成电子发票

在电子发票管理模块，管理员针对已缴费且申请发票的用户操作生成电子发票。生成后，发票自动推送至用户指定接收渠道。生成电子发票功能确保用户及时获取发票，提升服务满意度。生成电子发票界面如图5-6所示。

图5-6生成电子发票界面

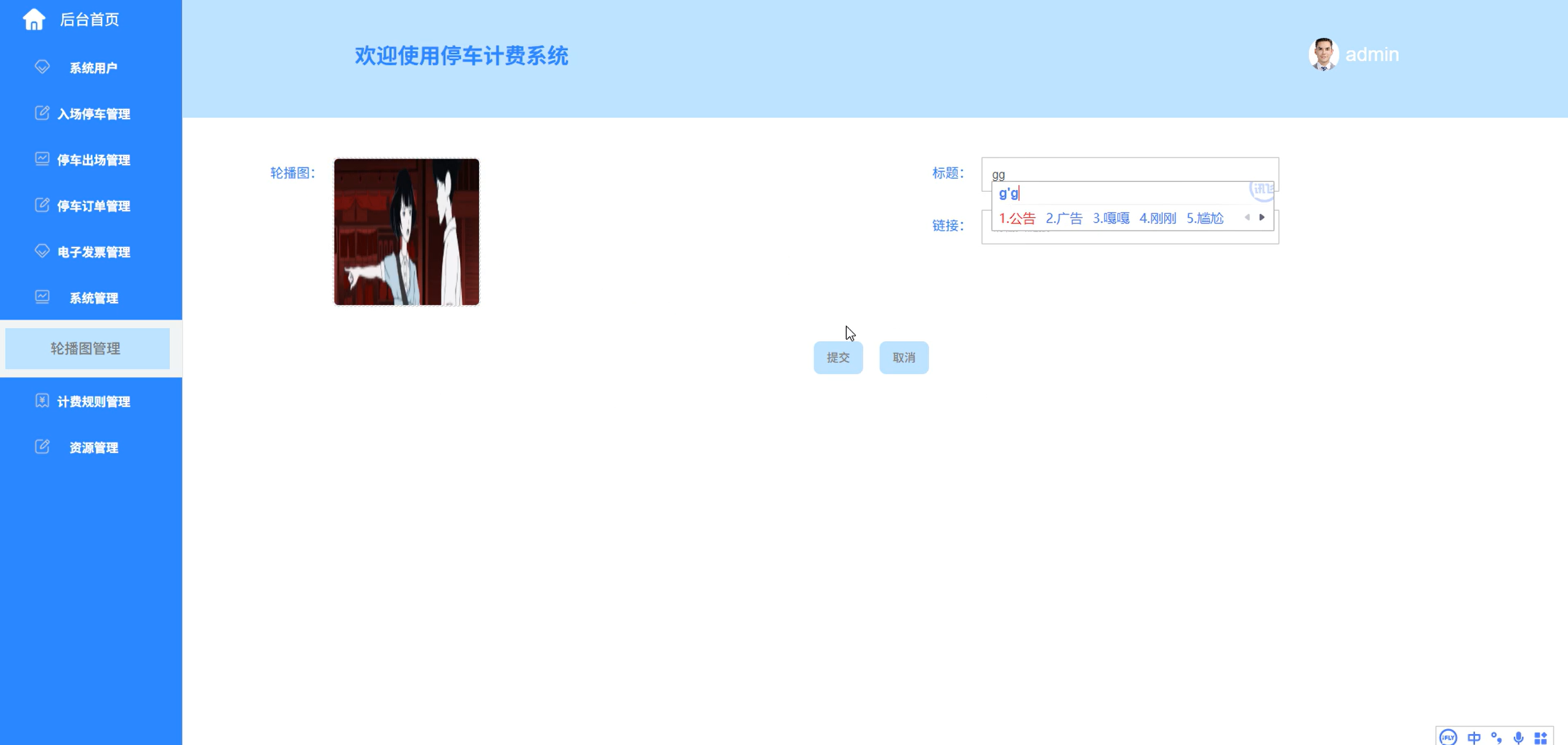

1. 1. 轮播图管理

管理员在轮播图管理界面，把控停车场宣传展示。可上传新图片或视频用于轮播，如优惠活动宣传、停车场新服务介绍、安全提示等内容。设置轮播顺序，调整切换时长，突出重点信息。定期更新轮播素材，保持内容吸引力与时效性。轮播图管理界面如图5-7所示。

图5-7轮播图管理界面

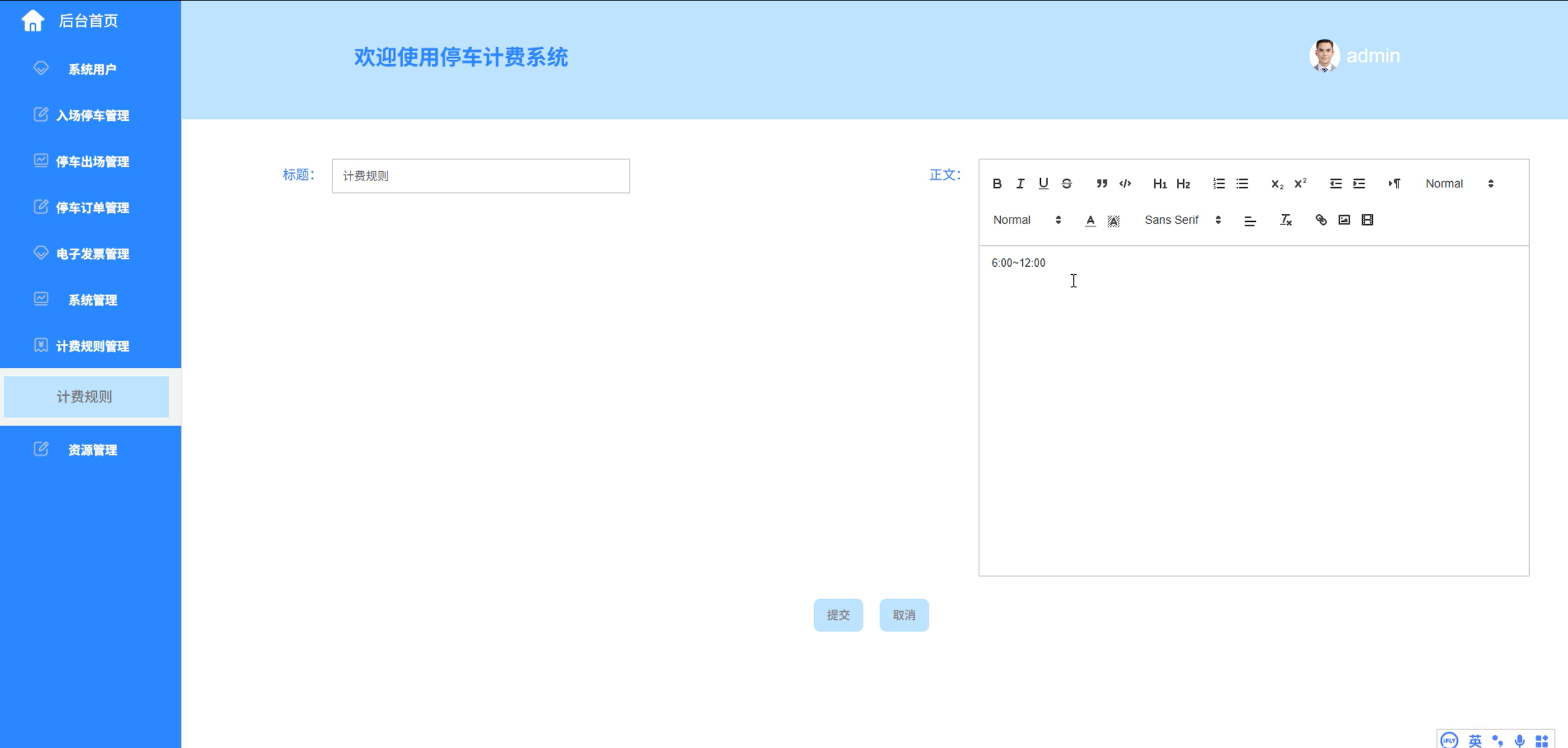

1. 1. 计费规则管理

进入计费规则管理板块，管理员能灵活设置与调整停车场计费规则。可按工作日、节假日、不同时段设定收费标准。修改规则后，系统自动更新并同步至停车场出入口显示设备及应用端，确保用户及时知晓。计费规则管理界面如图5-8所示。

图5-8 计费规则管理界面

系统测试
1. 测试环境

系统的测试环境如表6-1所示。

表6-1 测试环境

类别	配置项	详细信息
硬件环境	服务器CPU	Intel Xeon E5-2680 v4
	内存	32GB DDR4
	硬盘	1TB SSD
	网络带宽	100Mbps
软件环境	操作系统	Windows Server 2019
	数据库	MySQL 8.0
	Web服务器	Tomcat 9.0
	开发框架	SpringBoot 2.5
	前端框架	Vue.js 2.6
	Java版本	JDK 11
	浏览器	Chrome 88, Firefox 85

1. 测试目的

系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求，并验证系统在实际使用环境中的可用性和可靠性。通过测试，可以发现软件中的缺陷、漏洞和潜在问题，确保系统运行的准确性、完整性和安全性。在功能测试中，目的是验证系统各功能模块是否按设计实现预期功能，例如用户登录、信息管理、数据查询等核心功能是否准确执行。性能测试的目的是验证系统在高并发、数据量大等压力场景下的响应时间和处理能力，确保系统具备良好的性能。兼容性测试的目的是确保系统在不同的硬件、软件和浏览器环境中能正常运行。测试还包括对异常处理和边界条件的验证，确保系统在异常场景下能够正确处理和恢复。最终，通过测试确保系统可以安全稳定地部署上线，为用户提供可靠的服务。

1. 测试方法

系统测试采用多种测试方法，以全面验证系统的功能和性能。功能测试采用黑盒测试方法，通过设计测试用例直接验证系统功能是否符合需求，无需了解内部代码逻辑。例如，设计用例验证用户登录模块，通过输入合法和非法的用户名与密码，检查系统响应是否符合预期。性能测试采用压力测试和负载测试方法，通过模拟高并发用户访问、数据处理的场景，评估系统的响应时间、吞吐量和稳定性。兼容性测试通过在不同操作系统、浏览器和硬件设备上运行系统，验证其在不同环境中的适应性[11]。异常测试通过设计边界条件和异常输入，检查系统对非法数据和操作的处理能力。测试用例的设计需覆盖系统的所有功能模块和接口，确保测试过程的全面性。通过系统测试方法的综合应用，可以有效发现问题，并为系统的优化和改进提供依据。

1. 测试内容

系统的测试用例表格如下图所示。

表6-2 系统测试用例表

测试项	测试用例	问题	结论
登录功能测试	打开登录页面，输入正确的用户名和密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入错误的用户名，输入正确的密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入正确的用户名，输入错误的密码，点击“登录”按钮	无	符合预期
登录功能测试	打开登录页面，输入不存在的用户名和密码，点击“登录”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法的用户名、密码、邮箱等信息，点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法用户名，但密码不符合要求（如长度不足），点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入已存在的用户名，输入其他合法信息，点击“注册”按钮	无	符合预期
注册功能测试	打开注册页面，输入合法用户名和密码，但邮箱格式错误，点击“注册”按钮	无	符合预期
入场停车测试	驾车至停车场入口，车牌清晰，系统自动识别并抬杆	无	符合预期
入场停车测试	车牌有轻微污损，驾车至停车场入口，系统成功识别并记录入场时间	无	符合预期
入场停车测试	车牌识别异常，通过人工辅助通道，输入车牌后顺利入场	无	符合预期
查看电子发票测试	完成停车缴费后，在停车场应用中找到发票入口，成功下载电子发票	无	符合预期
查看电子发票测试	通过支付平台订单详情，申请并查看停车电子发票，信息准确无误	无	符合预期
轮播图管理测试	登录管理后台，上传新的停车场优惠活动图片作为轮播图，在停车场入口显示屏与应用端正常展示	无	符合预期
轮播图管理测试	调整轮播图切换顺序与时长，保存设置后，轮播效果按新设置呈现	无	符合预期
计费规则管理测试	登录管理系统，修改工作日夜间计费标准，保存后，停车场出入口及应用端规则同步更新	无	符合预期
计费规则管理测试	新增周末特殊时段计费规则，在测试车辆入场出场时，系统按新规则准确计费	无	符合预期

1. 测试结论

测试结果表明，停车计费系统的主要功能如登录、注册、入场停车、查看电子发票、轮播图管理和计费规则管理等均能正常运行。所有功能模块均按预期工作，操作顺畅，界面响应及时。系统在处理用户请求和管理员操作时表现稳定，未发现重大故障或性能问题。总体来说，系统功能完备，满足设计需求，可以投入使用。

经过系统全面的功能测试、性能测试和可靠性测试，本系统在测试环境下运行良好，功能模块均按照设计要求实现，核心功能表现稳定，未发现严重功能缺陷或阻塞性问题。所有关键测试用例均通过，覆盖率达到预期目标，验证了系统的功能性、稳定性和兼容性。

总结

停车计费系统在解决城市停车管理问题方面取得了显著成效。系统通过合理划分停车用户和管理员的功能模块，实现了停车管理的自动化与智能化。停车用户可以便捷地查询计费规则、获取新闻资讯、进行入场停车操作，并在个人中心管理停车出场、查看停车订单、申请电子发票及进行收藏等操作。管理员则通过后台高效管理用户信息、停车流程、发票生成与资源分配，并通过iframe接入车牌识别技术，确保车辆信息的精准录入与管理。该系统显著提高了停车管理效率，缩短车辆进出时间，优化车位利用率，为缓解城市停车压力提供了有力的技术支持。经过实际应用验证，系统运行稳定，操作简便，有效提升了停车场的运营效率和用户体验，具有良好的实际应用价值与推广前景。

参考文献

刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
陈倩怡,何军.Vue+Springboot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
贾琴.Java编程语言的应用策略分析[J].集成电路应用,2024,41(10):84-8.
苟婷,白春玲,陆鹏泽,王飞,朱凯.供水企业智慧营收计费系统设计与实现[J].中国给水排水,2024,40(22):78-83.
周春吟.JavaScript技术在Web前端开发中的应用研究[J].软件,2024,45(11):175-177.
李雪伟,王文强,刘斌,张尚乾,贾波.点播院线计费系统检测工具的设计与研发[J].现代电影技术,2024,(08):29-35.
周佳佳,文英,杨光辉,陈清茂.基于分布式计算总线的计费系统实践[J].电信工程技术与标准化,2024,37(08):74-78.
李新荣.基于ChatGPT的JavaScript编程实验教学改革[J].电脑编程技巧与维护,2024,(06):26-29.
李国莲,张玉,梁旭,王洋.基于JavaScript高校二手书流通程序的开发及应用[J].汉江师范学院学报,2024,44(03):1-5.
朱士玲,叶青,卢鹏,吉立建.HTML、CSS与JavaScript程序设计课程建设的探索与实践[J].电脑知识与技术,2024,20(14):169-172.

致谢

在本项目的实施过程中，许多人给予了我无私的支持和帮助，令我深感感谢。

我要衷心感谢我的指导老师。不仅在项目的初期提供了宝贵的建议，还在整个过程中给予了我细致入微的指导。专业知识和严谨态度始终激励着我，让我在遇到困难时能够保持信心，继续前行。每一次的讨论都让我对项目有了更深刻的理解，帮助我克服了许多技术难题。

我也要感谢参与用户测试的同学们。你们的反馈和建议为我们系统的优化提供了重要的参考，帮助我们更好地理解用户需求。正是因为有了你们的参与，我们才能够不断改进，提升系统的用户体验。感谢所有支持我的家人和朋友。你们的理解与鼓励让我在项目的紧张时刻始终能够保持积极的心态，成为我前进的动力。每当我遇到挑战时，想到你们的支持，我就能够重新振作，继续努力。最后，我要感谢所有在我职业发展过程中给予帮助的人。每一次的交流与分享都让我受益匪浅，拓宽了我的视野，让我在这条道路上走得更加坚定。

项目的完成不仅是我个人努力的结果，更是许多人共同支持与协作的成果。在此，我再次向所有关心和支持我的人表达衷心的感谢。希望未来我们能够继续携手，共同创造更多的价值和成就。

附录

系统核心代码设计

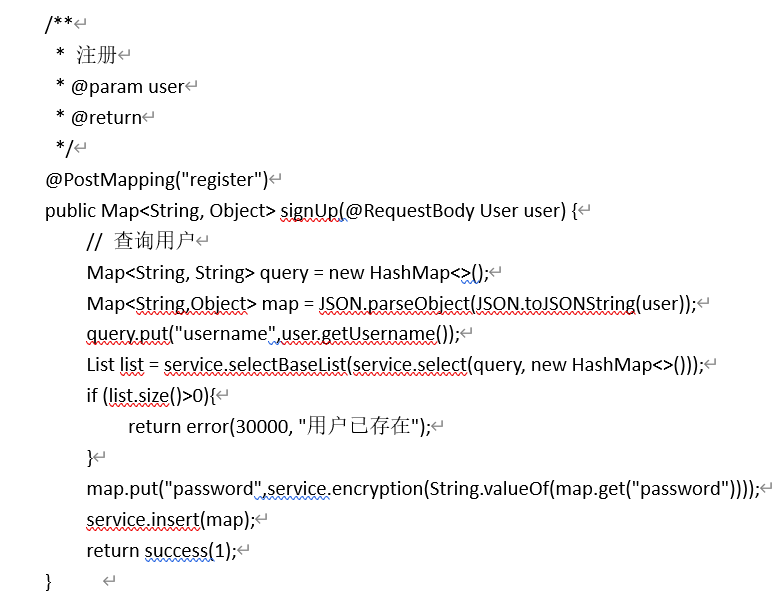

用户注册

注册页UserController.java，传入user对象，并将"user_id"、 "state"、 "user_group"、"login_time"、"phone"、"phone_state"、 "username"、"nickname"、"password"、"email"、"email_state"、"avatar"、"create_time"输入，重点是 "username"、"nickname"、"password"必须输入，通过获取username，数据库查询是否有该用户，如果存在，则提示“用户已存在”，否则执行将UserId置为空（数据库表中该字段已设置自动递增），代码如图所示。

图注册核心代码图

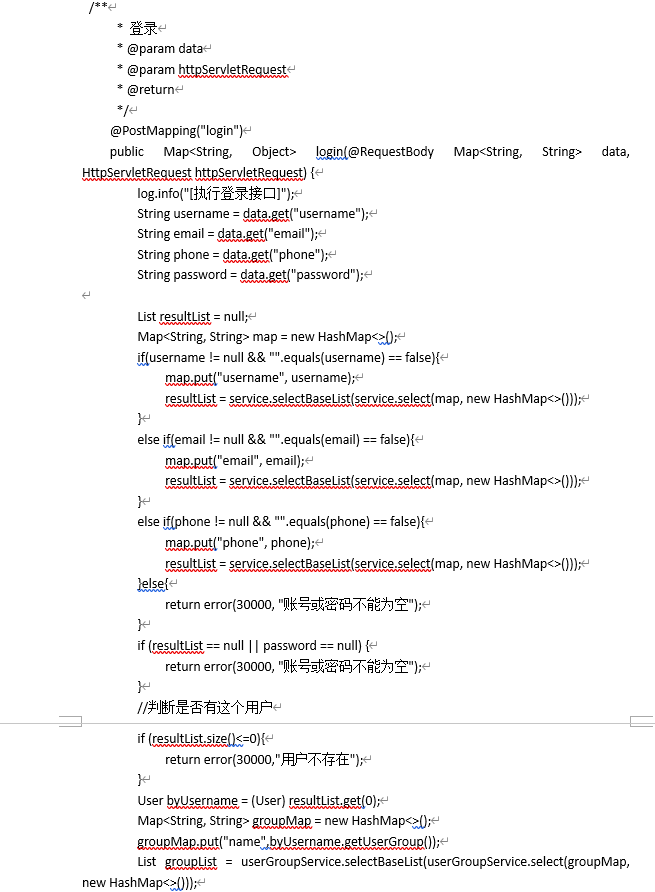

用户登录

登录页，首先传入"username"、"email"、"phone"、"password"，用户可通过用户名、邮箱、手机号进行登陆，通过判断resultList来确定查询结果，然后执行查询用户组UserGroup，用户组里面不存在，依然报“用户不存在”，执行完以上代码，最后涉及到用户带有“审核”的，会查询examine_state（用户的审核状态），数据库表user_group中含有source_table和source_field进行查询，以上步骤完成，对输入的密码进行存储Token到数据库，匹对账号和密码，数据库中的AccessToken为令牌，用于身份认证，代码如图所示。

用户登录核心代码图

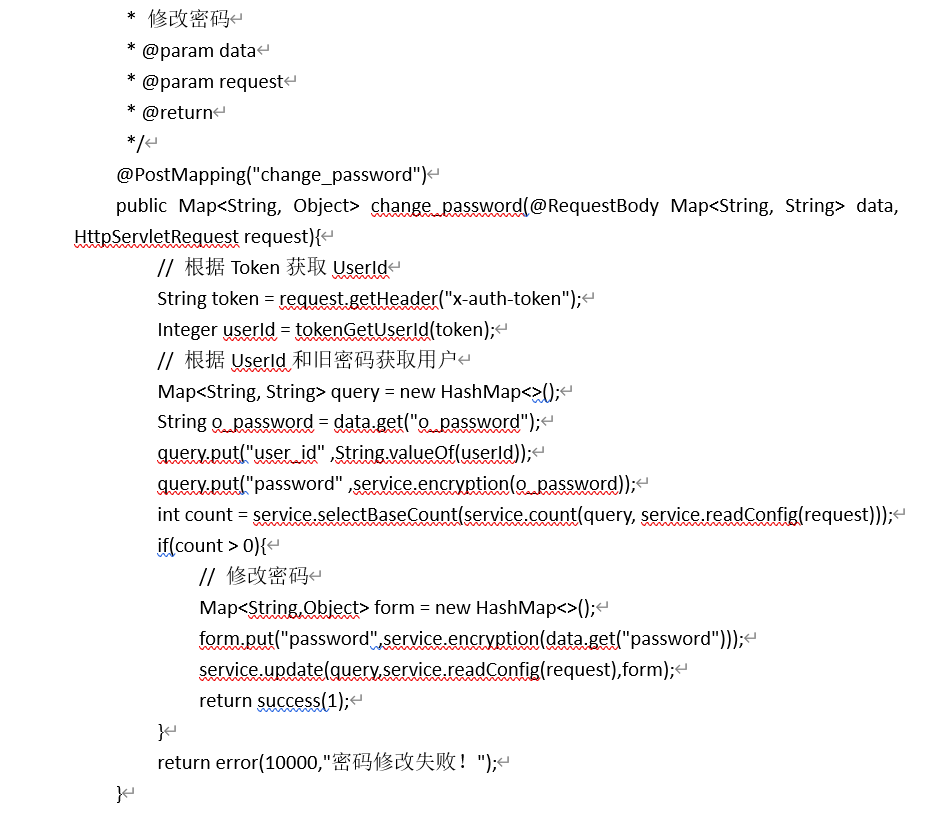

修改密码

修改密码，通过请求data，获取旧密码，并将新密码重新赋值，期间都是需要通过加密，代码如图所示。

修改密码核心代码图

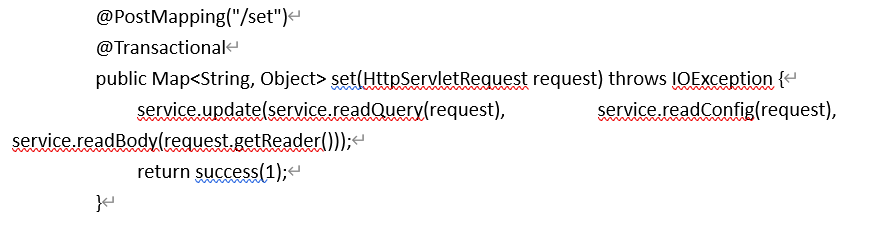

修改数据

修改一个数据，原理与add基本一致，不同点在于通过readConfig()读取关键字，以及通过readQuery()获取URL后面?指定位置的标识，转成Map对象后，执行update操作，同样通过拼接的sql语句执行，执行过程读取query，toWhereSql()语句完成数据库操作，body为修改对象的值，代码如图所示。
