django共享停车位管理系统-计算机毕业设计源码36534

本设计主要实现集人性化、高效率、便捷等优点于一身的共享停车位管理系统，完成公共管理（轮播图、通知公告）用户管理（管理员、普通用户）、资讯管理（新闻资讯、新闻分类）钱包信息、充值记录、扣费记录、车位信息、订单信息、结束记录等功能模块。系统通过浏览器与服务器进行通信，实现数据的交互与变更。本系统通过科学的管理方式、便捷的服务提高了工作效率，减少了数据存储上的错误和遗漏。共享停车位管理系统使用 Python语言，采用基于MVC模式的Python技术进行开发，数据方面主要采用的是微软的 MySQL 关系型数据库来作为数据存储媒介，配合前台HTML+CSS技术完成系统的开发。

关键词：Python；django；共享停车位管理系统；MySQL

Abstract

The rapid development of technological progress has caused tremendous changes in people's daily lives, and the rapid development of electronic information technology has popularized and applied the application level of electronic information technology in various fields. The arrival of the information age has become an unstoppable fashion trend, and the history of human development is entering a new era. In practical applications, the working rules and development steps of application software are used to build a shared parking space management system using Python technology.

This design mainly implements a shared parking space management system that combines the advantages of humanization, high efficiency, and convenience. It completes functional modules such as public management (carousel images, notification announcements), user management (administrators, ordinary users), information management (news information, news classification), wallet information, recharge records, deduction records, parking space information, order information, and end records. The system communicates with the server through a browser to achieve data exchange and change. This system improves work efficiency and reduces errors and omissions in data storage through scientific management and convenient services. The shared parking space management system is developed using Python language and Python technology based on MVC mode. In terms of data, Microsoft's MySQL relational database is mainly used as the data storage medium, and the system is developed in conjunction with front-end HTML+CSS technology.

Keywords:Python; Django; Shared parking space management system; MySQL

1 绪论

1.1 研究背景

随着城市化进程的不断加快，车辆数量迅速增长，导致停车位资源日益紧张。在传统的停车管理方式下，停车位供需不平衡的问题越发凸显，给人们的出行和停车带来了很大的困扰。为了解决这一问题，共享停车位管理系统应运而生。

共享经济理念的兴起为解决停车位不足提供了新的思路。通过将私人空闲停车位与需要停车的用户进行连接，可以最大程度地提高停车位资源的利用率，缓解停车位供需矛盾。共享停车位管理系统借鉴了共享经济模式的优势，以创新的方式改变了传统的停车管理方式。

此外，智能化技术的发展也为共享停车位管理系统的实现提供了有力支持。车牌识别等技术的应用使得停车位的自动识别和管理成为可能，大大提高了停车管理的效率和准确性。这些技术的应用为共享停车位管理系统提供了坚实的技术基础。

综上所述，共享停车位管理系统的研究背景是城市停车位供需不平衡的问题以及共享经济和智能化技术的发展。通过引入共享经济模式和智能化技术，该系统为解决停车难题提供了一种创新的解决方案，并具有广阔的应用前景。

1.2选题背景及意义

随着城市化进程的加快，车辆数量急剧增长，导致城市停车位供需矛盾日益突出。传统的停车管理方式已经无法满足人们对停车位资源的需求，造成了严重的停车难问题。因此，共享停车位管理系统应运而生。

共享经济的兴起为解决停车位不足提供了新思路。通过将私人空闲停车位纳入共享平台，与需要停车的用户进行连接，可以最大限度地提高停车位资源的利用效率。这种模式可以有效缓解停车位供需矛盾，优化城市停车资源的配置。

智能化技术的发展也为共享停车位管理系统提供了有力支持。通过利用车牌识别等技术，系统可以实现自动化的停车位管理和计费，提高停车管理的效率和准确性。这些技术的应用为共享停车位管理系统的实现提供了坚实的技术基础。

共享停车位管理系统在缓解停车难问题的同时，也对城市交通流动起到了积极的优化作用。通过最大限度地提高停车位资源的利用效率，该系统有效地缓解了城市停车位供需矛盾，为市民提供了更便捷、高效的停车体验。同时，合理规划和管理停车位资源也减少了车辆在寻找停车位上的时间和路程，从而减少了交通堵塞和排放，优化了城市交通流动。

共享停车位管理系统以共享经济模式为基础，将闲置的私人停车位纳入共享平台，促进了共享经济的发展。通过与停车位拥有者建立连接，系统为其创造收益，激励了更多的个人参与到停车位共享中来。这种共享模式不仅提高了停车位资源的利用效率，还为停车位拥有者提供了额外的收入来源，进一步推动了共享经济的发展。

共享停车位管理系统利用智能化技术实现自动化的停车位识别和管理，极大地提升了停车管理的效率和准确性。通过车牌识别等技术，系统能够准确记录车辆进出停车位的时间，并根据停留时长计算费用。这不仅减少了人力成本和错误率，还提高了停车管理的效率，为用户提供更便捷、智能化的停车体验。

此外，共享停车位管理系统还推动了城市的可持续发展。通过最大限度地利用现有停车位资源，该系统减少了不必要的停车场建设，节约了宝贵的土地资源。同时，减少了汽车在寻找停车位过程中的行驶里程，也降低了尾气排放对环境的影响。这种可持续的停车管理方式有助于改善城市环境质量，推动城市朝着更加可持续的方向发展。

综上所述，共享停车位管理系统在缓解停车难问题、优化交通流动、促进共享经济发展、提升停车管理效率以及推动城市可持续发展等方面具有重要的意义和价值。通过共享经济模式和智能化技术的应用，该系统为解决停车难题提供了创新的解决方案，并为城市的可持续发展做出了积极贡献。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 共享停车位管理系统系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

共享停车位管理系统设计与实现是一个基于Web的交易、管理平台，我们在实现这个系统所采用的技术方案是基于Python语言，Django框架，MYSQL数据库，在大学的学习中这两门课程都已经学过，而且自己也用这些技术开发过小的项目，在平时的课程设计以及作业也经常用到Python和MYSQL，在技术上实现自己的自主开发是可行的。

2.1.2 经济可行性分析

开发共享停车位管理系统并不需要投入太多，开发工具、服务器、数据库等，都可以通过网络搜索、下载、安装，只需要一台普通的计算机就可以完成操作，而且在系统功能规划上通过走访调查目前用户对校友社交网站的需求，了解它们对系统具体实现的功能需求，然后进行设计开发，不存在任何开销，因此系统的开发在经济方面是可行的。

2.1.3 法律可行性分析

系统从法律层面上来没有对第三方有其他放有法律层面的问题，系统数据库采用的Mysql 开源社区数据库、框架采用的是开源的django。系统资讯和相关内容也是呵呵法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统功能分析

2.2.1 功能性分析

共享停车位管理系统我划分为了普通用户管理模块和管理员模块这两大部分。

普通用户管理模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现车位信息的收藏评论等，就必须有这个系统的账号，如果没有账号的话，可以注册成用户进行相关的操作，同时用户还可以对个人信息以及操作的信息进行管控。

（2）查看共享停车位管理系统的首页信息：共享停车位管理系统的首页信息包含了首页、通知公告、新闻资讯、车位信息、反馈投诉等。

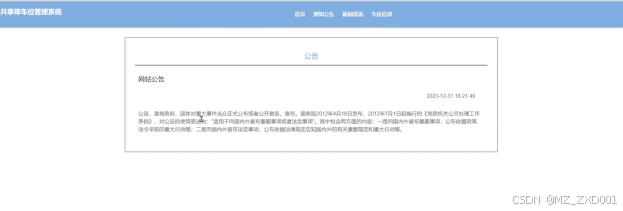

（3）通知公告：当用户点击“通知公告”这一菜单按钮，会显示管理员在后台发布的所有的通知公告，可以查看详情；

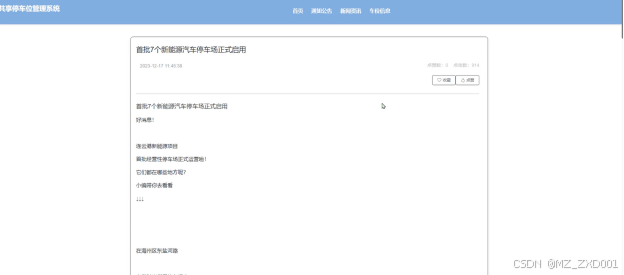

（4）新闻资讯：当用户点击“新闻资讯”这一菜单按钮，会显示管理员在后台发布的所有的新闻资讯，可以查看详情，进行收藏、点赞、评论等；

（5）车位信息：当用户点击“车位信息”这一菜单按钮，会显示管理员在后台发布的所有的车位信息，支持通过关键词对车位信息进行搜索，选择需要的车位信息点击可以进入到车位信息详细的介绍界面，在详细界面可以查看到车位的车位编号、车位状态、发布用户、发布人电话、小时单价、车位地址等信息，同时可以进行租赁、点赞、收藏、评论操作；

（6）租赁：当用户在车位信息详情界面想要进行租赁，点击下方的“租赁”按钮，就会跳转到租赁信息填写界面，根据界面提示输入租赁信息，点击“提交”按钮，租赁就完成了；

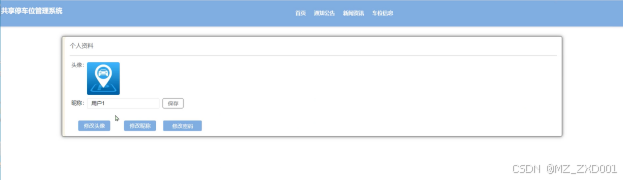

（7）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改+自己收藏的信息进行管控。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

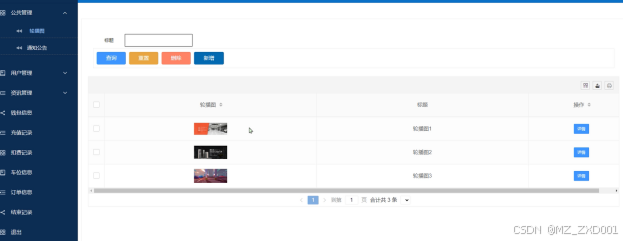

（2）公共管理：当点击“公共管理”这一菜单的时候，会出现轮播图+通知公告两个子菜单，可以对这两个模块进行增删改查操作；

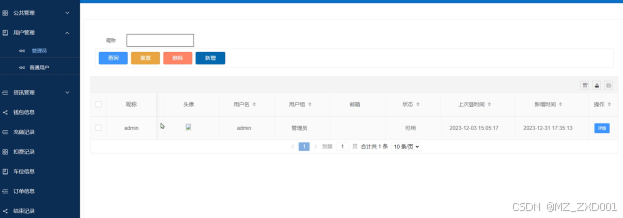

（3）用户管理：管理员点击“用户管理”菜单可以对系统中存在的用户进行管理，包含了管理员用户和普通用户。

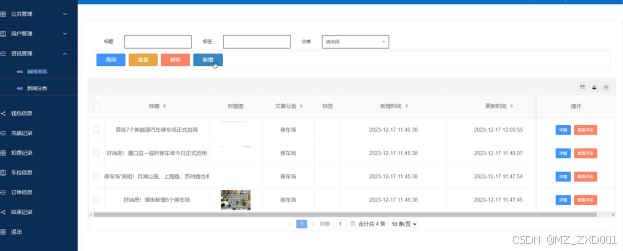

（4）资讯管理：管理员点击“资讯管理”菜单能够对其下子菜单新闻资讯和新闻的分类进行增删改查。

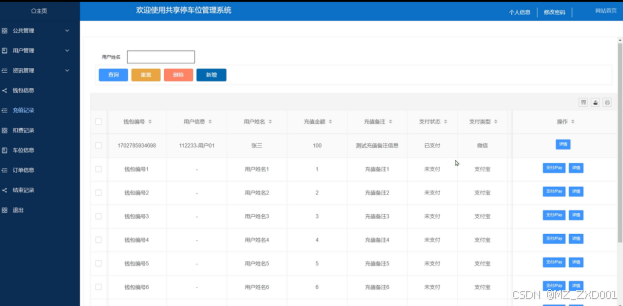

（5）充值记录：管理员点击“充值记录”会显示出所有的充值记录信息，支持输入钱包编号或者用户信息对充值记录信息进行查询，如果想要添加新的充值记录信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条充值记录信息，点击“删除”进行删除，也可以点击后面的“支付”按钮对充值记录的支付信息进行设置；

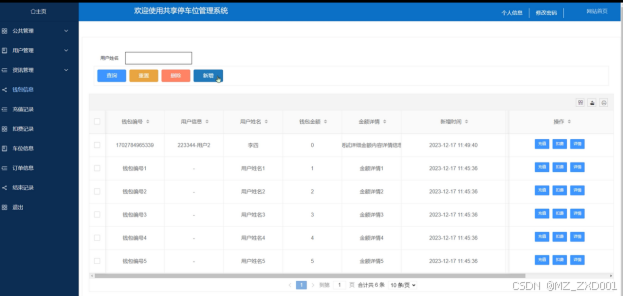

（6）钱包信息：管理员点击“钱包信息”会显示出所有的钱包信息，支持输入钱包信息或者用户信息或者用户姓名对钱包信息进行查询，如果想要添加新的钱包信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条钱包信息，点击“删除”进行删除，也可以点击后面的“充值”、“扣费”按钮对钱包信息的充值/扣费信息进行更新维护；

（7）车位信息：管理员点击“车位信息”会显示出所有的车位信息，支持输入车位编号或者车位状态对车位信息进行查询，如果想要添加新的车位信息，点击“添加”按钮，输入车位编号、车位状态、发布用户、发布人电话、小时单价、车位图片等信息，点击“提交”按钮就可以添加了，同时可以选择某一条车位信息，点击“删除”进行删除，也可以对用户提交的车位信息评论的信息进行管控；

2.2.2 非功能性分析

共享停车位管理系统的非功能性需求比如共享停车位管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：

表3-1共享停车位管理系统非功能需求表

安全性	主要指共享停车位管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指共享停车位管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响共享停车位管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着共享停车位管理系统的页面展示内容进行操作，就可以了。
可维护性	共享停车位管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

共享停车位管理系统的完整UML用例图分别是图2-1和图2-2。

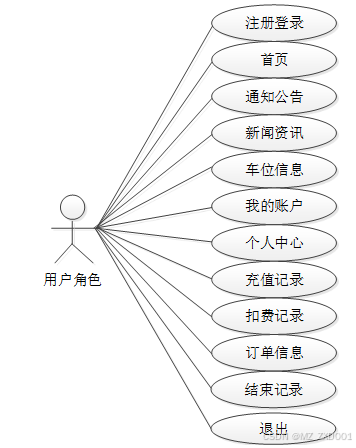

图2-1就是普通用户角色的用例展示。

图2-1 共享停车位管理系统普通用户角色用例图

图2-2就是管理员角色的用例展示。

图2-2 共享停车位管理系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

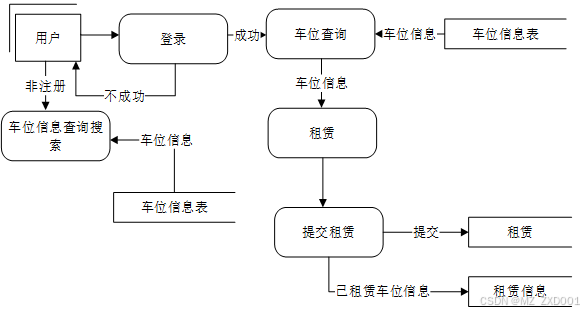

开发共享停车位管理系统最主要的一个目的就是实现用户对车位的租赁，图2-4就是系统的数据流图。

图2-4车位租赁操作展开图

2.4.2 业务流程

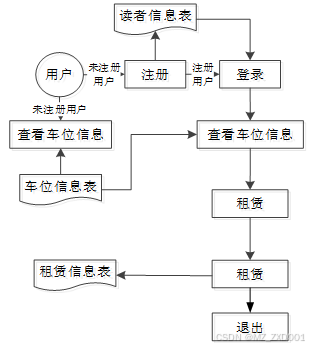

分析完共享停车位管理系统的数据流，那么接下来我们来看系统的业务流程，图2-5就是业务流程图：

图2-5业务流程图

2.5本章小结

本章主要通过对共享停车位管理系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个共享停车位管理系统要实现的功能。同时也为共享停车位管理系统的代码实现和测试提供了标准。

3 共享停车位管理系统总体设计

本章主要讨论的内容包括共享停车位管理系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

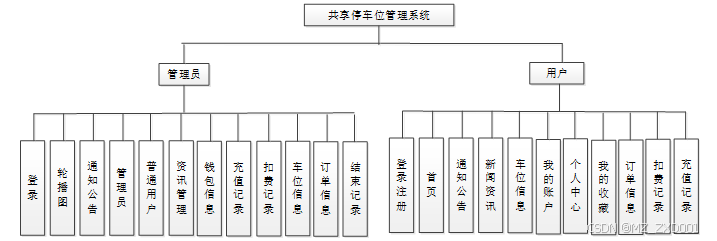

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本共享停车位管理系统中的用例。那么接下来就要开始对本共享停车位管理系统的架构、主要功能和数据库开始进行设计。共享停车位管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 共享停车位管理系统功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

共享停车位管理系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4车位信息管理模块设计

共享停车位管理系统是中需要存储不少车位信息，其模块功能结构，具体的结构图如下：

图3-4车位信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

下面是整个共享停车位管理系统中主要的数据库表总E-R实体关系图。

图3-5 共享停车位管理系统总E-R关系图

3.3.2 数据库逻辑结构设计

通过上一小节中共享停车位管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表deduction_records (扣费记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	deduction_records_id	int	10	0	N	Y		扣费记录ID
2	wallet_number	varchar	64	0	Y	N		钱包编号
3	user_information	int	10	0	Y	N	0	用户信息
4	user_name	varchar	64	0	Y	N		用户姓名
5	deduction_amount	int	10	0	Y	N	0	扣费金额
6	deduction_remarks	text	65535	0	Y	N		扣费备注
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表end_record (结束记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	end_record_id	int	10	0	N	Y		结束记录ID
2	order_number	varchar	64	0	Y	N		订单编号
3	parking_space_number	varchar	64	0	Y	N		车位编号
4	publish_users	int	10	0	Y	N	0	发布用户
5	publishers_phone_number	varchar	64	0	Y	N		发布人电话
6	hourly_unit_price	varchar	64	0	Y	N		小时单价
7	parking_address	varchar	64	0	Y	N		车位地址
8	rental_users	int	10	0	Y	N	0	租赁用户
9	tenants_phone_number	varchar	64	0	Y	N		租赁人电话
10	lease_duration	int	10	0	Y	N	0	租赁时长
11	total_rental_price	varchar	64	0	Y	N		租赁总价
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表order_information (订单信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_information_id	int	10	0	N	Y		订单信息ID
2	order_number	varchar	64	0	Y	N		订单编号
3	parking_space_number	varchar	64	0	Y	N		车位编号
4	publish_users	int	10	0	Y	N	0	发布用户
5	publishers_phone_number	varchar	64	0	Y	N		发布人电话
6	hourly_unit_price	varchar	64	0	Y	N		小时单价
7	parking_address	varchar	64	0	Y	N		车位地址
8	rental_users	int	10	0	Y	N	0	租赁用户
9	tenants_phone_number	varchar	16	0	Y	N		租赁人电话
10	lease_remarks	text	65535	0	Y	N		租赁备注
11	order_status	varchar	64	0	Y	N		订单状态
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表parking_space_information (车位信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parking_space_information_id	int	10	0	N	Y		车位信息ID
2	parking_space_number	varchar	64	0	N	N		车位编号
3	parking_space_status	varchar	64	0	Y	N		车位状态
4	publish_users	int	10	0	Y	N	0	发布用户
5	publishers_phone_number	varchar	16	0	Y	N		发布人电话
6	hourly_unit_price	int	10	0	Y	N	0	小时单价
7	parking_address	varchar	64	0	Y	N		车位地址
8	parking_space_image	varchar	255	0	Y	N		车位图片
9	introduction_to_parking_spaces	longtext	2147483647	0	Y	N		车位介绍
10	hits	int	10	0	N	N	0	点击数
11	praise_len	int	10	0	N	N	0	点赞数
12	recommend	int	10	0	N	N	0	智能推荐
13	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
14	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表recharge_records (充值记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	recharge_records_id	int	10	0	N	Y		充值记录ID
2	wallet_number	varchar	64	0	Y	N		钱包编号
3	user_information	int	10	0	Y	N	0	用户信息
4	user_name	varchar	64	0	Y	N		用户姓名
5	recharge_amount	int	10	0	Y	N	0	充值金额
6	recharge_remarks	text	65535	0	Y	N		充值备注
7	pay_state	varchar	16	0	N	N	未支付	支付状态
8	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	contact_phone_number	varchar	16	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sensitive_vocabulary (敏感词汇)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sensitive_vocabulary_id	int	10	0	N	Y		敏感词汇ID
2	sensitive_vocabulary	varchar	64	0	Y	N		敏感词汇
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表wallet_information (钱包信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	wallet_information_id	int	10	0	N	Y		钱包信息ID
2	wallet_number	varchar	64	0	Y	N		钱包编号
3	user_information	int	10	0	Y	N	0	用户信息
4	user_name	varchar	64	0	Y	N		用户姓名
5	wallet_amount	int	10	0	Y	N	0	钱包金额
6	amount_details	text	65535	0	Y	N		金额详情
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.4本章小结

整个共享停车位管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 共享停车位管理系统详细设计与实现

共享停车位管理系统的详细设计与实现主要是根据前面的共享停车位管理系统的需求分析和共享停车位管理系统的总体设计来设计页面并实现业务逻辑。主要从共享停车位管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

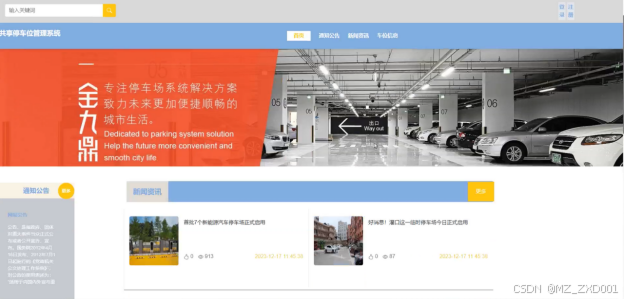

当进入共享停车位管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是公告信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

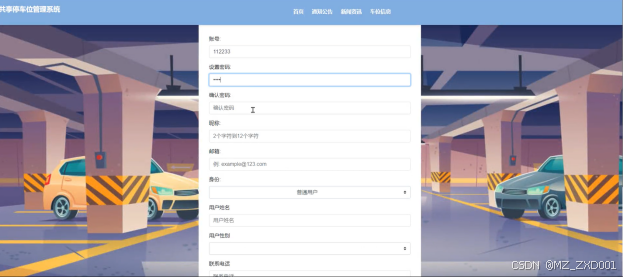

4.1.2 用户注册界面

共享停车位管理系统的游客和普通用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下：

def Register(self, ctx):

print("===================注册=====================")

userService = service_select("user")

body = ctx.body

if "username" not in body and body["username"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户名不能为空",

}

}, ensure_ascii=False))

if "user_group" not in body and body["user_group"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户组不能为空",

}

}, ensure_ascii=False))

if "password" not in body and body["password"] == '':

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "密码不能为空",

}

}, ensure_ascii=False))

post_param = body

post_param['nickname'] = body["nickname"] or ""

post_param['password'] = md5hash(body["password"])

obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

if obj:

return ctx.response(json.dumps({

"error": {

"code": 70000,

"message": "用户名已存在",

}

}, ensure_ascii=False))

ret = {

"error": {

"code": 70000,

"message": "注册失败",

}

bl = userService.Add(post_param)

if bl:

ret = {

"result": {

"bl": True,

"message": "注册成功"

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

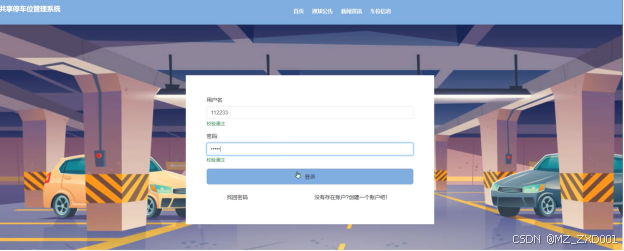

4.1.3 用户登录界面

共享停车位管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当普通用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到共享停车位管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

def Login(self, ctx):

print("===================登录=====================")

ret = {

"error": {

"code": 70000,

"message": "账户不存在",

}

body = ctx.body

password = md5hash(body["password"]) or ""

obj = service_select("user").Get_obj(

{"username": body["username"]}, {"like": False}

)

if obj:

user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

if user_group and user_group['source_table'] != '':

user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']}, {"like": False})

if user_obj['examine_state'] == '未通过':

ret = {

"error": {

"code": 70000,

"message": "账户未通过审核",

}

return ret

if user_obj['examine_state'] == '未审核':

ret = {

"error": {

"code": 70000,

"message": "账户未审核",

}

return ret

if obj["state"] == 1:

if obj["password"] == password:

timeout = timezone.now()

timestamp = int(time.mktime(timeout.timetuple())) * 1000

token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

ctx.request.session[token] = obj["user_id"]

service_select("access_token").Add(

{"token": token, "user_id": obj["user_id"]}

)

obj["token"] = token

ret = {

"result": {"obj": obj}

}

else:

ret = {

"error": {

"code": 70000,

"message": "密码错误",

}

else:

ret = {

"error": {

"code": 70000,

"message": "用户账户不可用，请联系管理员",

}

return ctx.response(json.dumps(ret, ensure_ascii=False))

4.1.4通知公告界面

用户点击“通知公告”菜单显示管理员在后台发布的所有的通知公告信息，可以查看通知公告详情。界面如下图4-4所示。

图4-4通知公告界面图

4.1.5 新闻资讯界面

当访客点击共享停车位管理系统中导航栏上的“新闻资讯”后将会进入到该“新闻资讯”列表的界面，然后选择想要看的新闻资讯，点击进入到详细界面，在详细界面可以收藏+赞+评论等操作，新闻资讯界面如下图4-5所示。

图4-5新闻资讯界面图

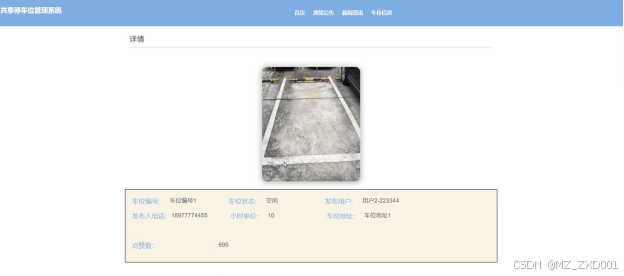

4.1.6 车位详情界面

当用户点击“车位信息”这一菜单按钮，会显示管理员在后台发布的所有的车位信息，支持通过关键词对车位信息进行搜索，选择需要的车位信息点击可以进入到车位信息详细的介绍界面，在详细界面可以查看到车位的车位编号、车位状态、发布用户、发布人电话、小时单价、车位地址、车位图片、车位介绍等信息，同时可以进行寄件、点赞、收藏、评论操作，车位信息界面如下图4-6所示。

图4-6 车位详情界面图

4.1.7租赁界面

当用户在车位信息详情界面想要进行租赁，点击下方的“租赁”按钮，就会跳转到租赁信息填写界面，根据界面提示输入租赁信息，点击“提交”按钮，租赁就完成了。租赁界面如下图4-7所示。

图4-7租赁界面图

4.1.8我的账户界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“我的账户”可以对个人的资料、登录系统的密码以及自己收藏的信息进行设置管理，我的账户界面如下图4-8所示。

图4-8 我的账户界面图

4.2管理员功能模块

4.2.1公共管理界面

管理员点击“公共管理”这一菜单会显示轮播图、通知公告这两个子菜单，管理员可以对前台展示的通知公告和轮播图进行设置。界面如下图4-9所示。

图4-9公共管理界面图

4.2.2钱包信息管理界面

管理员点击“钱包信息”会显示出所有的钱包信息，支持输入钱包编号或者用户信息或者用户姓名对钱包信息进行查询，如果想要添加新的钱包信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条钱包信息，点击“删除”进行删除，也可以点击后面的“充值”、“扣费”按钮对钱包信息的充值/扣费信息进行更新维护。界面如下图4-10所示。

图4-10钱包信息管理界面图

钱包信息管理关键代码如下：

def Del(self, ctx):

if len(ctx.query) == 0:

errorMsg = {"code": 30000, "message": "删除条件不能为空！"}

return errorMsg

result = self.service.Del(ctx.query, self.config)

if self.service.error:

return {"error": self.service.error}

return {"result": result}

4.2.3用户管理界面

管理员点击“用户管理”这一菜单会显示管理员和普通用户这两个子菜单，管理员可以对这两个角色的信息进行增删改查操作。界面如下图4-11所示。

图4-11用户管理界面图

用户管理关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

4.2.4资讯管理界面

管理员点击“资讯管理”菜单能够对其下子菜单新闻资讯和新闻资讯的分类进行增删改查。界面如下图4-12所示。

图4-12 资讯管理界面图

4.2.5充值记录界面

管理员点击“充值记录”会显示出所有的充值记录信息，支持输入钱包编号或者用户信息对充值记录信息进行查询，如果想要添加新的充值记录信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条充值记录信息，点击“删除”进行删除，也可以点击后面的“支付”按钮对充值记录的支付信息进行设置。界面如下图4-13所示。

图4-13 充值记录界面图

充值记录管理关键代码如下：

def Del(self, ctx):

if len(ctx.query) == 0:

errorMsg = {"code": 30000, "message": "删除条件不能为空！"}

return errorMsg

result = self.service.Del(ctx.query, self.config)

if self.service.error:

return {"error": self.service.error}

return {"result": result}

4.2.6扣费记录界面

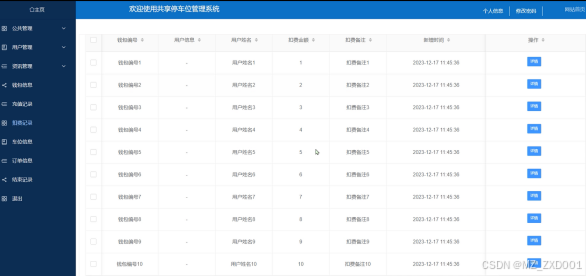

管理员点击“扣费记录”会显示出所有的扣费记录信息，支持通过钱包编号或者用户信息对扣费记录信息进行查询，如果想要添加新的扣费记录信息，点击“添加”按钮，输入相关信息，点击“提交”按钮就可以添加了，同时可以选择某一条扣费记录信息，点击“删除”进行删除。界面如下图4-14所示。

图4-14扣费记录界面图

扣费记录管理关键代码如下：

def Set(self, ctx):

error = self.Set_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("set_before", ctx, None)

if error["code"]:

return {"error": error}

query = ctx.query

if 'page' in query.keys():

del ctx.query['page']

if 'size' in query.keys():

del ctx.query['size']

if 'orderby' in query.keys():

del ctx.query['orderby']

result = self.service.Set(ctx.query, ctx.body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Set_after(ctx, result)

if res:

result = res

res = self.Events("set_after", ctx, result)

if res:

result = res

return {"result": result}

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、新闻资讯展示功能测试、车位信息添加、车位信息搜索、密码修改、租赁功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

新闻资讯查看功能测试：

表5-2 新闻资讯查看功能测试表

用例名称	新闻资讯查看
目的	测试新闻资讯查看功能
前提	用户登录
测试流程	点击新闻资讯列表
预期结果	可以查看到所有新闻资讯信息
实际结果	实际结果与预期结果一致

管理员添加车位信息界面测试：

表5-3 管理员添加车位信息界面测试表

用例名称	添加车位信息测试用例
目的	测试车位信息添加功能
前提	管理员用户正常登录情况下
测试流程	1）管理员点击车位信息，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的车位信息
实际结果	实际结果与预期结果一致

车位信息搜索功能测试：

表5-4车位信息搜索功能测试表

用例名称	车位信息搜索测试
目的	测试车位信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的车位信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

租赁功能测试：

表5-6租赁功能测试表

用例名称	租赁测试用例
目的	测试用户租赁功能
前提	用户正常登录情况下
测试流程	1）搜索查看车位信息，点击租赁。 2）填写租赁信息，点击进行提交。
预期结果	租赁成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写共享停车位管理系统的测试用例，已经检测完毕用户登录模块、新闻资讯展示模块、车位信息添加模块、车位信息搜索模块、密码修改模块、租赁模块功能测试，通过这6大模块为共享停车位管理系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了共享停车位管理系统设计与实现的原理和开发过程，该系统是通过django框架来搭建后台，中间件使用的是Tomcat服务器，数据库管理平台采用开源的Mysql，前台使用的是JQuery框架，同时使用Validate校验框架，这样就可以减少前端代码的输入量，而且基于JQuery框架的Validat框架使用简单，是流行的前端使用框架，前端使用的主要是HTML页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个共享停车位管理系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、django、MYSQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。

参考文献

庞达,温家铭,武延鑫等. Django框架在海洋平台甲板片建造管理中的应用研究 [J]. 天津科技, 2023, 50 (11): 56-58+62.

[2]Dhiraj N ,Aashish B ,Sunil A , et al. Shine: A deep learning-based accessible parking management system [J]. Expert Systems With Applications, 2024, 238 (PF):

[3]张小梅,何菊,佘侃侃等. Django框架下的用户鉴权机制分析与研究 [J]. 无线互联科技, 2023, 20 (18): 146-148.

[4]A. W J ,Yi L T ,Y. N S A . Internet of things enabled parking management system using long range wide area network for smart city [J]. Internet of Things and Cyber-Physical Systems, 2024, 4 82-98.

[5]魏凯. 基于Python Django框架的协同办公管理系统构建 [J]. 信息与电脑(理论版), 2023, 35 (16): 114-116.

[6]Luciano G R ,Cunanan I A ,Mariano P R , et al. PARADAJuan: A Web-Based Parking Lot Management System Designed and Developed Using Multi-Paradigm Programming Languages [J]. International Journal of Information Engineering and Electronic Business(IJIEEB), 2023, 15 (3): 57-67.

[7]董竣冬,姜海昆,范宇. 基于Django框架的开发方法及装置[P]. 北京市: CN116069301A, 2023-05-05.

[8]The Basic Introduction of RFID Intelligent Parking Management Systems [J]. M2 Presswire, 2023,

[9]孔德财,崔杰,汤怡等. 智能停车系统研究综述 [J]. 物流工程与管理, 2022, 44 (09): 109-111+108.

[10]勾煜,刘志军,段慧斌等. 一种共享停车位管理系统及智能车位锁[P]. 江西省: CN114694406A, 2022-07-01.

[11]马吉聪. 基于Django框架的糖尿病预测系统的设计与实现[D]. 云南师范大学, 2021.

[12]陈开亮, 闲狐共享停车管理系统. 四川省, 四川明槊科技有限公司, 2021-04-15.

[13]高阳,潘未波,金朝. 基于国产操作系统Django应用的设计与实现[C]// 中国造船工程学会计算机应用学术委员会. 2020年数字化造船学术交流会议论文集. 武汉第二船舶设计研究所信息化研究室;, 2020: 4.

[14]王终军,祁文哲,雷斌等. 基于C#的共享停车上位机系统设计 [J]. 工业控制计算机, 2020, 33 (09): 27-29.

[15]王鹏. 基于Android的共享停车位管理系统设计 [J]. 计算机产品与流通, 2020, (11): 182.

[16]范远航,郑献焕,宋承恩等. 基于共享经济的智能停车位管理系统[C]// 中国通信学会,华为技术有限公司,中兴通讯股份有限公司. 物联网与无线通信-2020年全国物联网技术与应用大会和2020年全国无线电应用与管理学术会议论文集. 桂林电子科技大学;, 2020.

[17]段满珍. 基于博弈论的居住区共享停车理论与方法研究[D]. 吉林大学, 2020.

[18]张瑞增. 基于智能车位锁的共享停车位管理系统研究与设计[D]. 山东大学, 2020.

致谢

逝者如斯夫，不舍昼夜。转眼间，大学生活便已经接近尾声，人面对着离别与结束，总是充满着不舍与茫然，我亦如此，仍记得那年秋天，我迫不及待的提前一天到了学校，面对学校巍峨的大门，我心里充满了期待：这里，就是我新生活的起点吗？那天，阳光明媚，学校的欢迎仪式很热烈，我面对着一个个对着我微笑的同学，仿佛一缕缕阳光透过胸口照进了我心里，同时，在那天我认识可爱的室友，我们携手共同度过了这难忘的两年。如今，我望着这篇论文的致谢，不禁又要问自己：现在，我们就要说再见了吗？

感慨莫名，不知所言。遥想当初刚来学校的时候，心里总是想着工科学校会过于板正，会缺乏一些柔情，当时心里甚至有一点点排斥，但是随着我对学校的慢慢认识与了解，我才认识到了她的美丽，她的柔情，并且慢慢的喜欢上了这个校园，但是时间太快了，快到我还没有好好体会她的美丽便要离开了，但是她带给我的回忆，永远不会离开我，也许真正离开那天我的眼里会满含泪水，我不是因为难过，我只是想将她的样子映在我的泪水里，刻在我的心里。最后，感谢我的老师们，是你们教授了我们知识与做人的道理；感谢我的室友们，是你们陪伴了我如此之久；感谢每位关心与支持我的人。

少年，追风赶月莫停留，平荒尽处是春山。
