Solidworks二次开发系列入门1

基本介绍

SolidWorks二次开发其实就是使用API函数对SolidWorks设计中一些重复繁琐的工作让计算机代替完成，起到辅助设计的作用。
SolidWorks的二次开发是建立在软件提供的API函数的基础上的，并且传统的二次开发大多选用面向对象技术的设计方式，而SolidWorks的API对象结构是一个自上而下的多层树型网络结构，设计对象结构关系如图1.1所示。
在二次开发过程中，COM编程允许SolidWorks将实际的对象函数功能与外部世界联系，提供设计人员开发使用，而VB.Net程序语言将COM编程的复杂性降低，使得设计人员在编译时，既可以在上层对象中寻找函数和方法，也可以面向子类对象调用其函数完成设计。

图1.1 SolidWorks零件对象的API结构

从图1.2中可以看到SolidWorks对象包括Model Doc、Environment、Frame、Attribute Def、Modeler、SW Property Sheet以及一些其他对象。其中，SldWorks是所有对象的最高级，设计人员通过它能够直接或间接地访问API中的其他对象，并利用SldWorks可以设置编程的环境、框架、造型等属性，也可以数据处理的点、向量、单位进行设置，并调用零件、装配体、工程图等文件。

图1.2 SolidWorks API对象梗概图

solidworks二次开发多使用VBA、VB.NET、C#.NET、C++等语言，每种语言都有自己的优势所在，这里仅作简要介绍。
1、VBA：VBA语言是solidworks软件自带的一种宏语言，可以通过solidworks自带宏功能打开，方便快捷，许多VB.NET、C#.NET等程序的编写可以通过宏录制VBA程序的基础上更改获得编程人员想要的程序。但是VBA语言不适合系统软件的开发，且在编程时没有错误提示。
2、VB.NET：BT-君主要使用的是VB.NET语言，许多语言和VBA相似，宏录制后方便编程人员的修改应用且可以作为系统软件开发语言，以Visual Studio作为开发平台。
3、C#.NET：C#和VB.NET优势几乎差不多，但是C#和solidworks自带宏程序语言VBA有些不同，不适合前期入门的人员选择。
4、C++:C++语言有些难度，不是太适合常规的solidworks二次开发编写，不建议使用。

BT-君主要是基于Visual Studio平台以VB.NET语言做的一系列二次开发工作，solidworks二次开发首先是要进行开发环境的搭建，入门者可以先从EXE程序的开发入手，后续可以进一步了解solidworks插件的开发环境及方法。

EXE程序程序搭建方法：
1、安装Visual Studio2010及以后版本（建议）。
2、点击新建项目，选择Visual Basic语言中的Windows窗体应用程序。

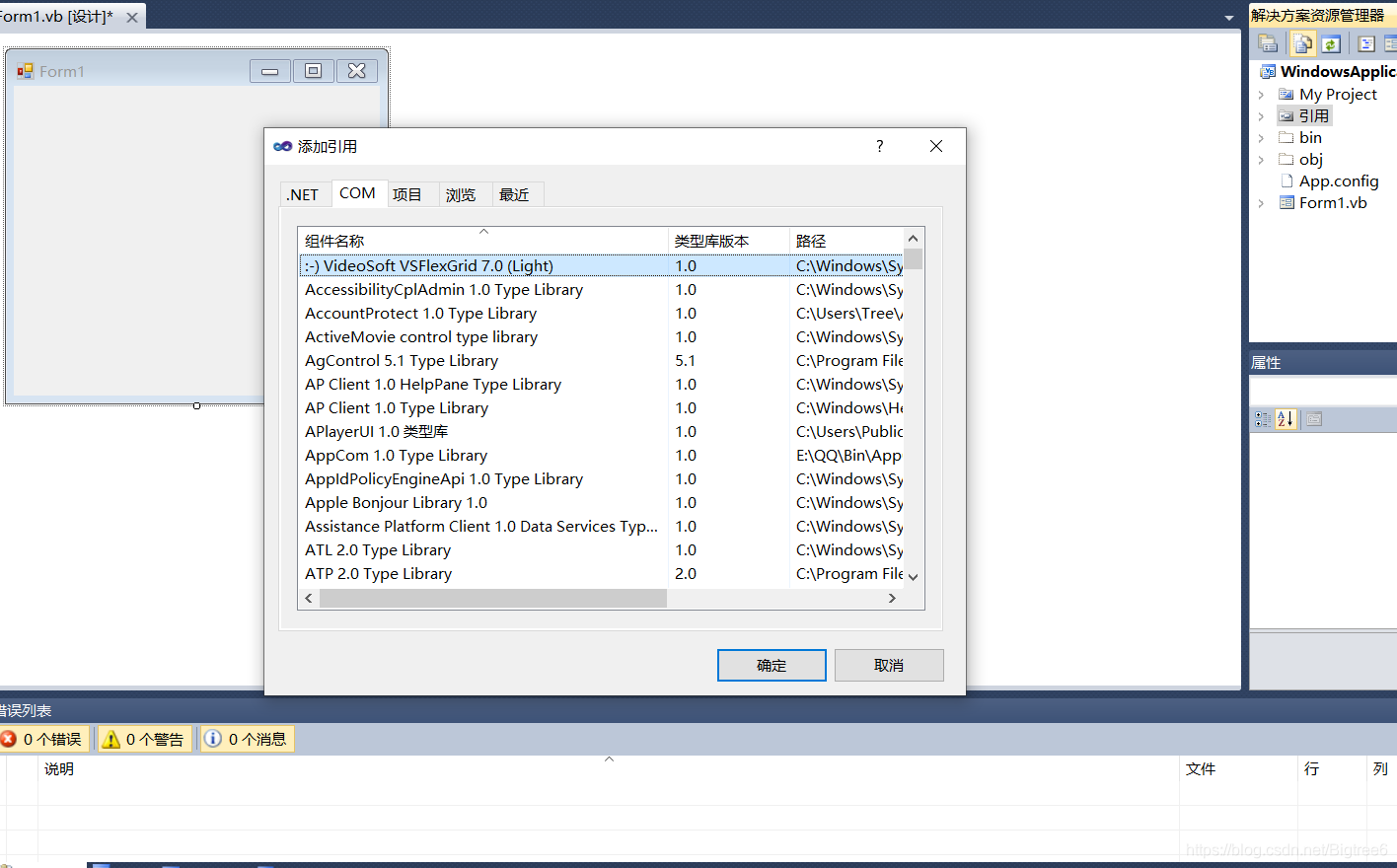

3、找到解决资源管理器下面的“引用”，或者在项目中添加引用，如下图所示。

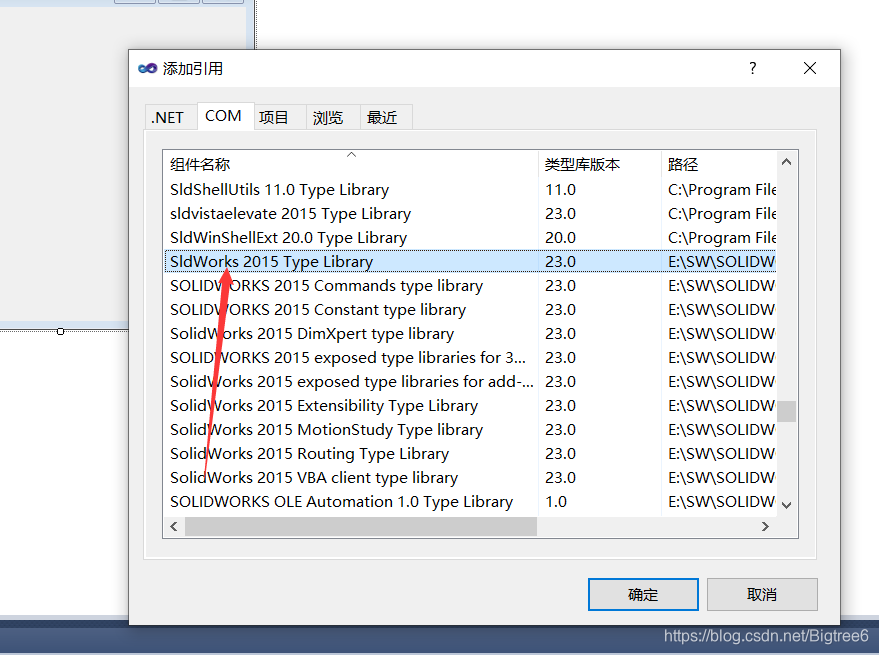

4、在COM组件中找到solidworks的类型库，选择后点击确定即可。
