(微服务项目实战)聚合支付平台商户和代理商子系统分析与设计

1 聚合支付平台管理系统子系统

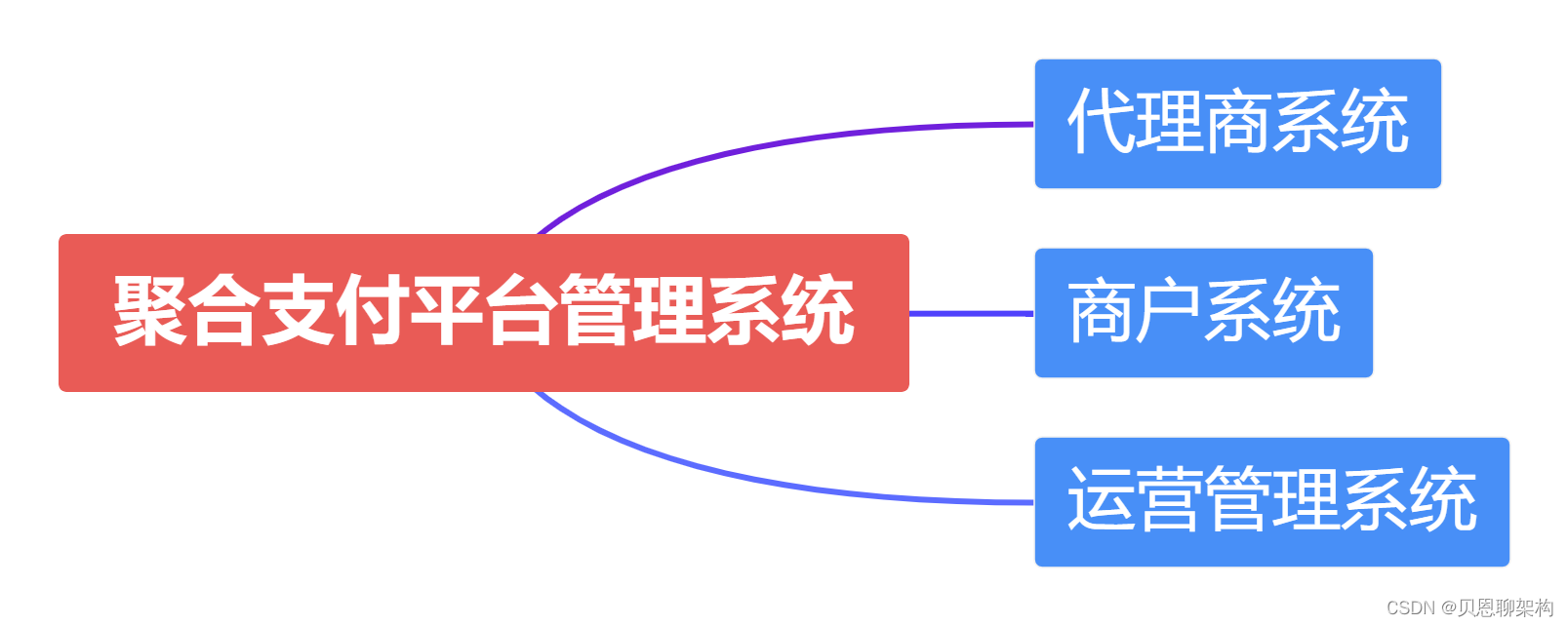

聚合支付平台管理系统主要分为运营系统，代理商系统，商户系统。今天我们主要对商户系统和代理商系统进行分析和设计

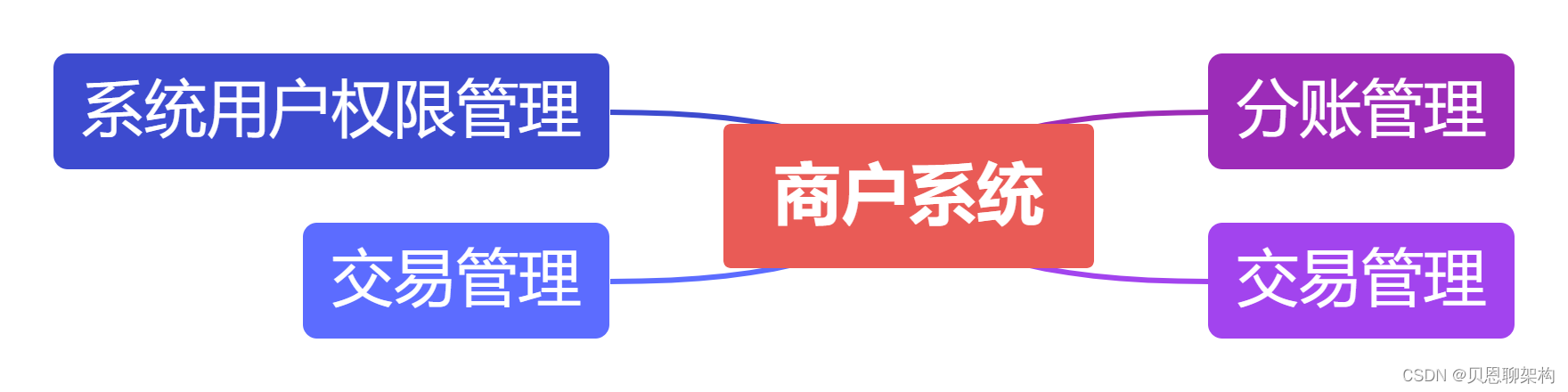

商户系统主要包含以下功能系统用户权限管理，交易管理，分账管理。交易管理模块包含收款订单和退款订单

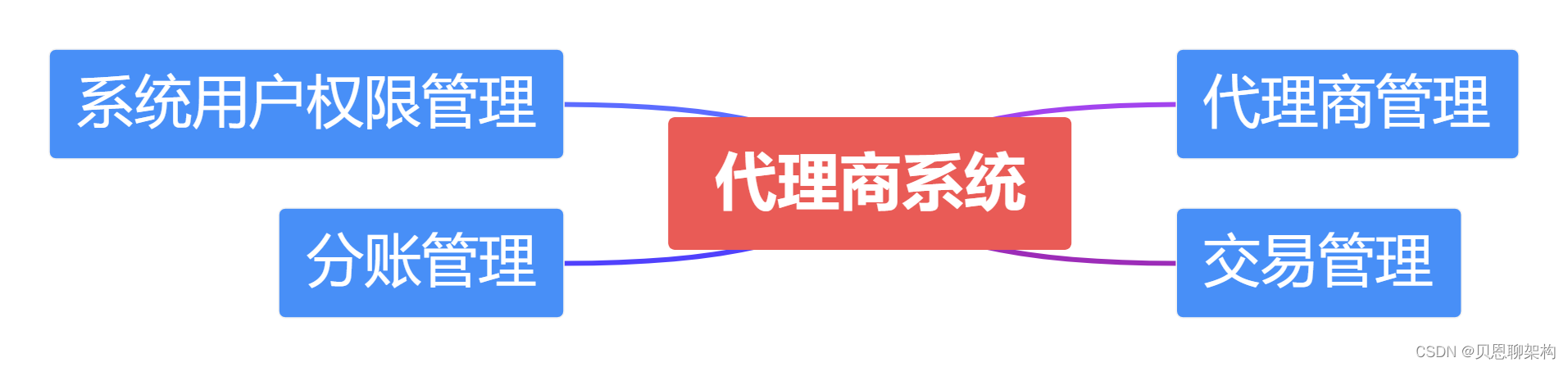

代理商系统主要包含功能系统用户权限管理，代理商管理，交易管理，分账管理。代理商管理分为代理商列表和新增修改代理商

2 商户系统交易管理

2.1 收款订单数据模型

收款订单包含以下属性商户订单号、平台订单号、交易金额、手续费、支付方式、支付产品、提交时间、成功时间、订单状态、通知状态。收款订单主要用于给商户进行支付交易流水查询，用于管理用户在商户进行消费的流水记录。

2.2 收款订单界面原型设计

2.3 退款订单数据模型

退款订单包含以下属性商户退款订单号、商户订单号、平台订单号、交易金额、退款原因、退款原因、成功时间、成功时间。 退款订单主要用于商户和用户产生的退款交易流水，作为用户退款的依据。

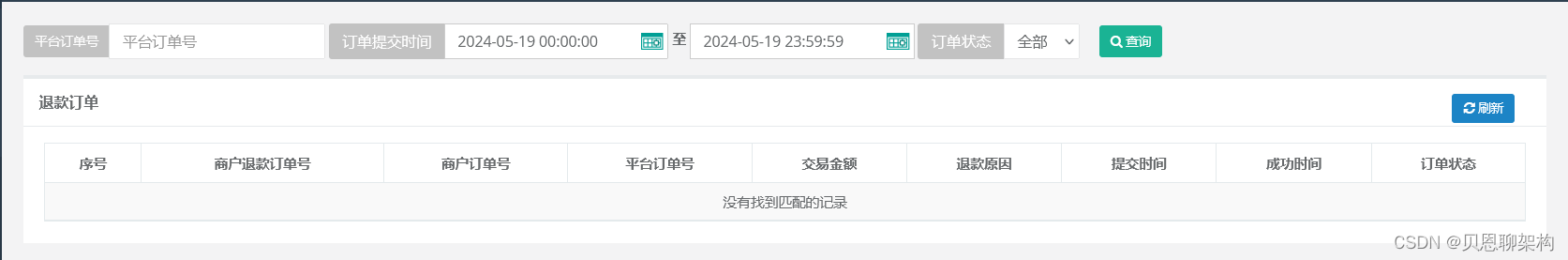

2.4 退款订单界面原型设计

3 商户系统系统权限管理

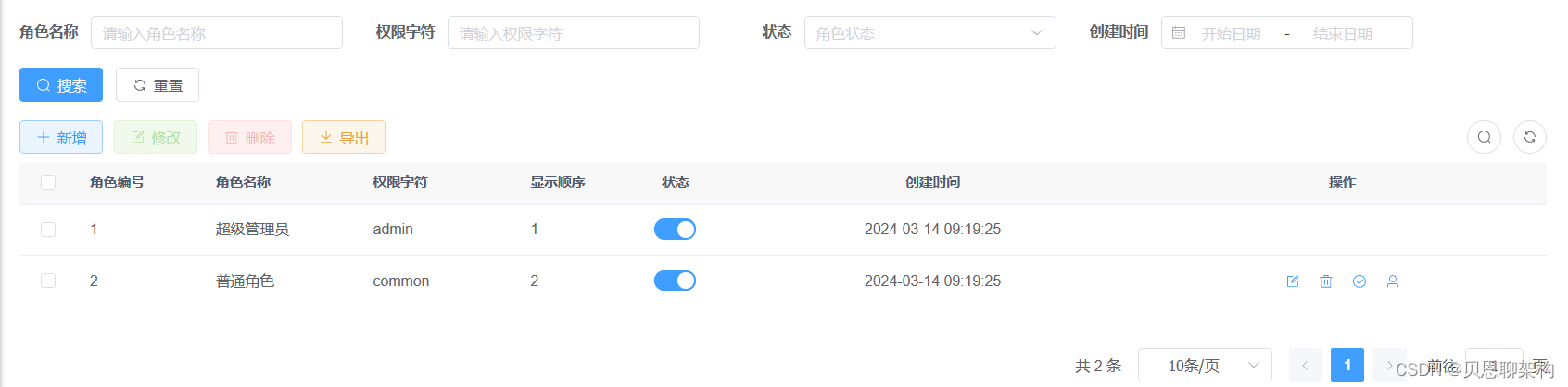

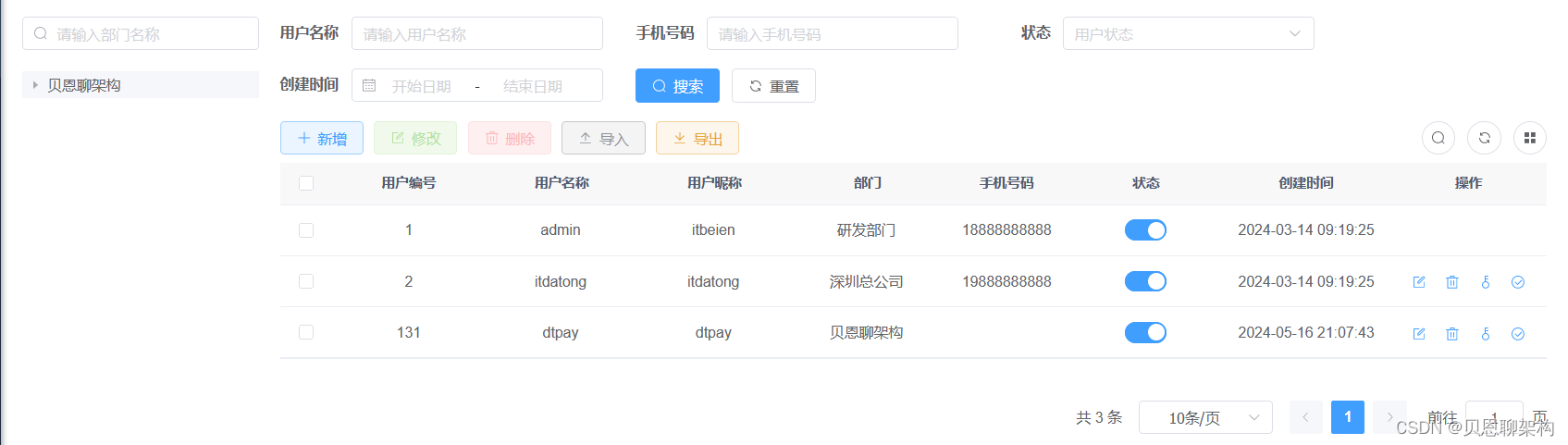

系统权限管理一共分为以下几大模块用户管理，角色管理，菜单管理，数据字典管理、日志管理 系统权限模块主要是对商户管理后台，用户和角色还有相关菜单权限、功能数据进行管理，通过RABC权限模型方式控制商户用户角色权限。

4 商户系统门店管理

4.1 门店数据模型

门店数据模型包含以下属性所属商户，门店编号(自动生成)，门店地址，门店名称，收款加密key

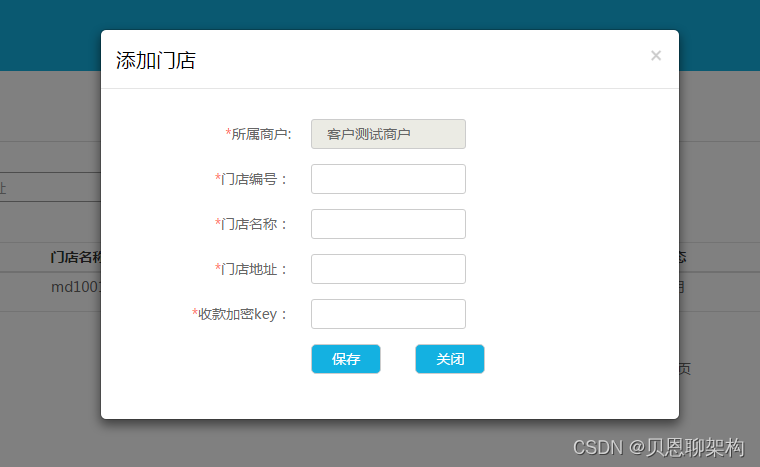

4.2 门店界面原型

4.3 门店支付汇总数据模型

功能描述:统计门店的订单笔数，和门店的支付总额。平台管理员可以看到所有的门店汇总，代理商看到商户的门店汇总，商户只能看到自己的门店汇总。

门店数据模型属性包含门店名称，微信支付笔数，支付宝支付笔数，微信支付总金额，支付宝支付总金额，支付总金额，退款总金额，实际收入，统计时间。

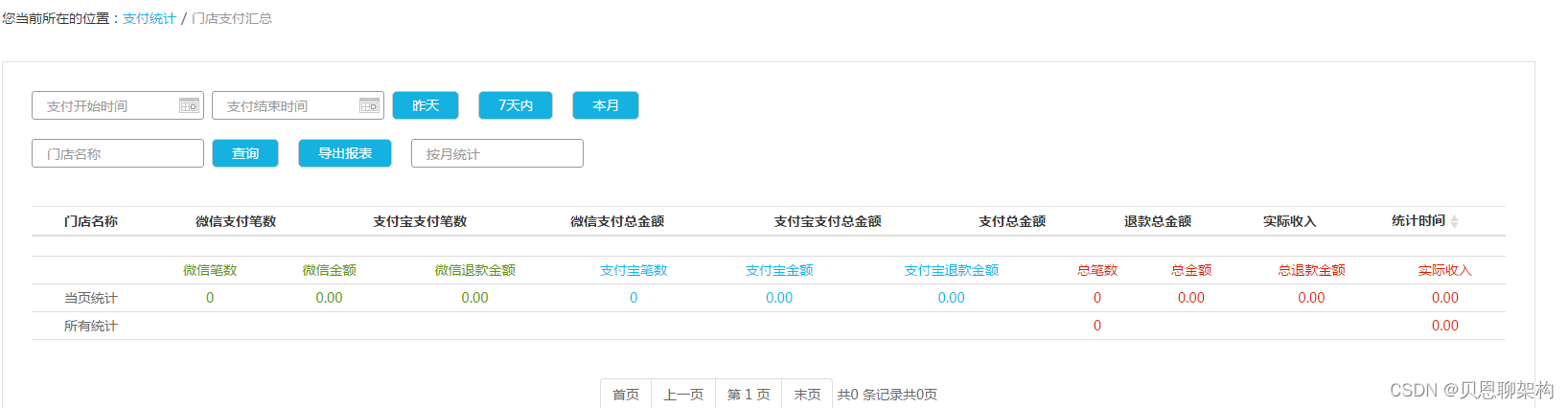

4.4 门店支付汇总界面原型

5 代理商子系统代理商管理

代理商子系统是用于给到聚合支付平台代理商使用，**代理商用于发展商户业务和发展二级代理商使用，代理商在后台也可以查看相关分账数据和商户相关数据。**接下来我们对代理商管理进行详细的数据模型和界面原型设计。

5.1 代理商管理数据模型设计

新增和修改代理商数据模型包含以下数据代理商名称，上级代理商，登录用户名，联系人姓名，联系人手机，详细地址，代理商邮箱，银行卡号，微信费率，支付宝费率，云闪付费率，聚合支付费率，法人身份证正反面。

代理商列表数据模型包含以下数据代理商名称，联系人，登录用户名，创建人，创建时间，状态等。

5.2 代理商管理界面原型

新增代理商界面原型和编辑代理商界原型一样，以下为代理商列表和代理商新增编辑原型

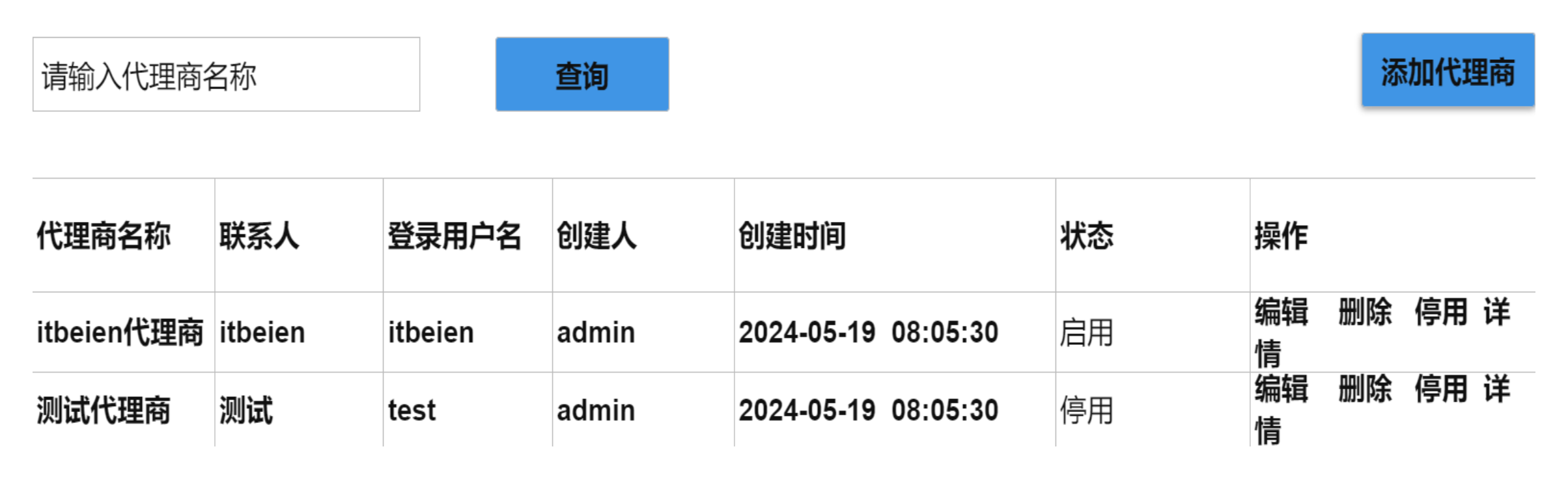

5.2.1 代理商列表原型

5.2.2 新增/编辑代理商原型
