本文深入解析cvFindContours函数的工作原理，详细说明了如何在图像中从左上角开始，逐行向下扫描查找轮廓，并将找到的轮廓点存储到序列中。同时，文章阐述了轮廓之间的链接方式，以及轮廓序列的构建过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

注意：本文主要针对各个轮廓均为同一等级的图像。

已知cvFindContours()函数形式如下：

int cvFindContours(
    IplImage*       img,
    CvMemStorage*   storage,
    CvSeq**         first_contour,
    int             header_size=sizeof(CvContour),
    int             mode=CV_RETR_LIST,
    int             method=CV_CHAIN_APPROX_SIMPLE,
    );

经多组图像数据测试，猜测得出cvFindContours()寻找轮廓以及CV_RETR_LIST保存轮廓的规律：

从图像(0,0)处开始，逐行向下扫描。
当在point(x1,y1)处找到第一个轮廓的时候，将该轮廓曲线上的点逐个存入序列seq1。
然后重新回到point(x1,y1)处开始扫描，扫描时以某种方式跳过已找到的轮廓。
当在point(x2,y2)处找到第2个轮廓时，将该轮廓曲线上的点逐个存入序列seq2；同时在seq1与seq2之间建立联系，使得：seq2->h_next==seq1; seq1->h_prev==seq2。
以此类推，直到图像的右下角最后一个点结束扫描；同时将最后一个轮廓的指针seqn赋值给参数列表中的(*fist_contour)。

最终，得到n个轮廓。相邻轮廓满足seq_high->h_next==seq_low; seq_low->h_prev==seq_high;

且seq1->h_next与seqn->h_prev均为空。

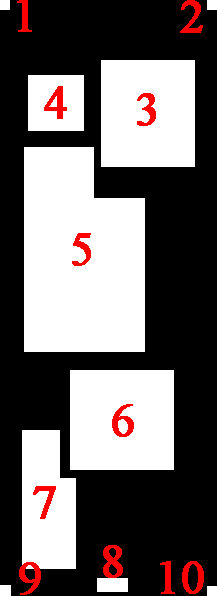

下图为测试图像之一，得出的轮廓顺序如红色数字：
