【STM32F103实验(四)】串口实验

STM32F030学习之串口收发程序 使用USART最简单的情况是只使用3根线:Tx用于 数据发送,Rx用于数据接收,GND是信号地线,提供通信双方的参考电平。 实现的功能: 1、通过串口发送数据;                2、中断方式接收数据,并将接收到的数据回送。   首先,第一步:配置引脚,将串口映射到PA9(Tx),PA10(Rx)。 void GPIO_Configuration(void)  { GPIO 阅读详情

一、目的

在正点原子的精英版STM32F1上通过串口1和上位机的对话,STM32F1在收到上位机发过来的字符串后,原原本本的返回给上位机。

二、程序设计

1. 串口设置一般步骤

(1)串口时钟使能,GPIO时钟使能;

(2)串口复位;

(3)GPIO端口初始化;

(4)开启中断并且初始化NVIC;(若要开启中断才需要此步骤)

(5)使能串口;

(6)编写中断处理函数。

void UART_Init_Person(void)
{
    GPIO_InitTypeDef GPIO_InitSturct;
    NVIC_InitTypeDef NVIC_InitSturct;
    USART_InitTypeDef USART_InitSturct;

    /***************************时钟使能****************************/
    //串口1时钟使能
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);
    //GPIOA端口使能(PA9-USART_TX,PA10-USART_RX)
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

    /************************GPIO端口初始化************************/
    //PA9-USART_TX
    GPIO_InitSturct.GPIO_Mode = GPIO_Mode_AF_PP;    //推挽复用输出
    GPIO_InitSturct.GPIO_Pin =  GPIO_Pin_9;
    GPIO_InitSturct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitSturct);  //初始化串口

    //PA10-USART_RX
    GPIO_InitSturct.GPIO_Mode = GPIO_Mode_IN_FLOATING;    //浮空输入
    GPIO_InitSturct.GPIO_Pin =  GPIO_Pin_10;
    GPIO_InitSturct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitSturct);  //初始化串口

    /***************************USART1参数初始化配置***************************/
    USART_InitSturct.USART_BaudRate = 115200;   //波特率设置为115200
    USART_InitSturct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;    //无硬件数据流控制
    USART_InitSturct.USART_Mode = USART_Mode_Rx|USART_Mode_Tx;  //收发
    USART_InitSturct.USART_Parity = USART_Parity_No;    //无奇偶校验位
    USART_InitSturct.USART_StopBits = USART_StopBits_1; //一个停止位
    USART_InitSturct.USART_WordLength = USART_WordLength_8b;    //字长为8位
    USART_Init(USART1,&USART_InitSturct);   //初始化串口

    /***********************USART1 NVIC中断配置*************************/
    NVIC_InitSturct.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitSturct.NVIC_IRQChannelCmd = ENABLE;    //IRQn通道使能
    NVIC_InitSturct.NVIC_IRQChannelPreemptionPriority = 3;  //抢占优先级
    NVIC_InitSturct.NVIC_IRQChannelSubPriority = 3; //子优先级3
    NVIC_Init(&NVIC_InitSturct);

    USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);    //开启接收数据中断
    USART_Cmd(USART1,ENABLE);   //使能串口
}

2. 串口1中断响应函数

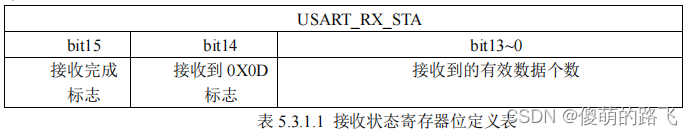

当串口1接受到中断,则读取串口接受到的数据并对读取到的数据进行分析。此处设计了一个接收协议(注:该接收协议不是自己写的,是参考的正点原子写法):通过串口中断服务函数,配合一个数组USART_RX_BUF[]和一个一个接收状态寄存器USART_RX_STA(该寄存器是一个全局变量,可以自己定义,此处起类似寄存器的功能)实现对串口数据的接收管理。数组USART_RX_BUF[]的大小由USART_REC_LEN 定义,即一次接收数据最大不能超过USART_REC_LEN 个字节。如下图是USART_RX_STA接收寄存器各位的定义。

 设计思路如下:

当接收到从电脑发送过来的数据,把接收的数据保存在USART_RX_BUF[]中,同时在接收状态寄存器(USART_RX_STA)中设数接收到的有效数据个数,当收到回车(回车的标识由2个字节组成:0x0d和0x0a0)的第一个字节0x0d时,计数器将不再增加,等待0x0a的到来,如果0x0a没有来到,则认为此次接收失败,重新开始下一次接收。如果顺利接收到0x0a,则标记USART_RX_STA的第15位,这样完成一次接收,并等待其他位被其他程序清除,从而开始下一次的接收,如果迟迟没有收到0x0d,当在接收数据超过USART_REC_LEN时,则会丢弃前面的数据,重新开始接收。


#define USART_REC_LEN   200 //定义最大接收字节数 200
#define EN_USART1_RX    1   //使能(1)/禁止(0)串口1接收

u8 USART_RX_BUF[USART_REC_LEN]; //接收缓冲区,最大USART_REC_LEN个字节
u16 USART_RX_STA = 0;   //接收状态寄存器,全局变量(可以自行定义),起到类似寄存器的功能,实现对串口数据的接收管理


void USART1_IRQHandler(void)    //串口1中断服务函数
{
    u8 res;
    if(USART_GetITStatus(USART1,USART_IT_RXNE) != RESET)    //串口接收到中断,即读取串口接受的数据
    {
        res = USART_ReceiveData(USART1);    //读取接收到的数据

        /***********对接收的数据进行分析处理***********/
        if((USART_RX_STA & 0x8000) == 0)    //最高位没有接收到0x0A,接收未完成
        {
            if(USART_RX_STA & 0x4000)   //接收到了0x0D
            {
                if(res != 0x0a)
                    USART_RX_STA = 0;   //接收错误
                else
                    USART_RX_STA |= 0x8000;    //将最高位置1,表示接收完成
            }
            else    //还没有接收到0x0D
            {
                if(res == 0x0d)
                    USART_RX_STA |= 0x4000;
                else
                {
                    USART_RX_BUF[USART_RX_STA & 0x3FFF] = res;
                    USART_RX_STA++;
                    if(USART_RX_STA > (USART_REC_LEN - 1))  //接收数据长度大于最大接收字长
                        USART_RX_STA = 0;   //接收错误,重新开始接收
                }

            }
        }

    }
}

3. 主函数

int main(void)
{
    u8 t,len;
    u16 times = 0;
    delay_init();
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2
    UART_Init_Person();
    LED_init();
    while(1)
    {
        if(USART_RX_STA & 0x8000)
        {
            len = USART_RX_STA & 0x3f;  //得到此次接收到的数据长度
            printf("\r\n 您发送的消息为:\r\n\r\n");
            for(t = 0;t < len;t++)
            {
                USART_SendData(USART1,USART_RX_BUF[t]);   //将USART_RX_BUF缓存区中的数据向串口1发送
                while(USART_GetFlagStatus(USART1,USART_FLAG_TC) != SET);  //等待发送结束
            }
            printf("\r\n\r\n"); //插入换行
            USART_RX_STA = 0;   //接收寄存器清零,进行下一次数据接收
        }
        else
        {
            times++;
            if(times % 5000 == 0)
            {
                printf("\r\n精英STM32开发板 串口实现\r\n");
            }
            if(times % 200 == 0)
                printf("请输入数据,以回车结束\r\n");
            if(times % 30 == 0)
                LED0 = !LED0;
            delay_ms(10);
        }
    }

}
