静态路由综合 第二次作业

路由器干路网段 用/30  因为只需要两个IP地址

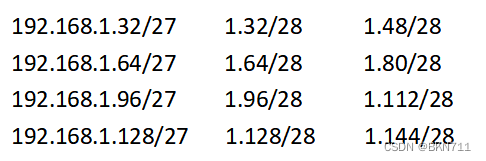

 环回网段 方便汇总路由

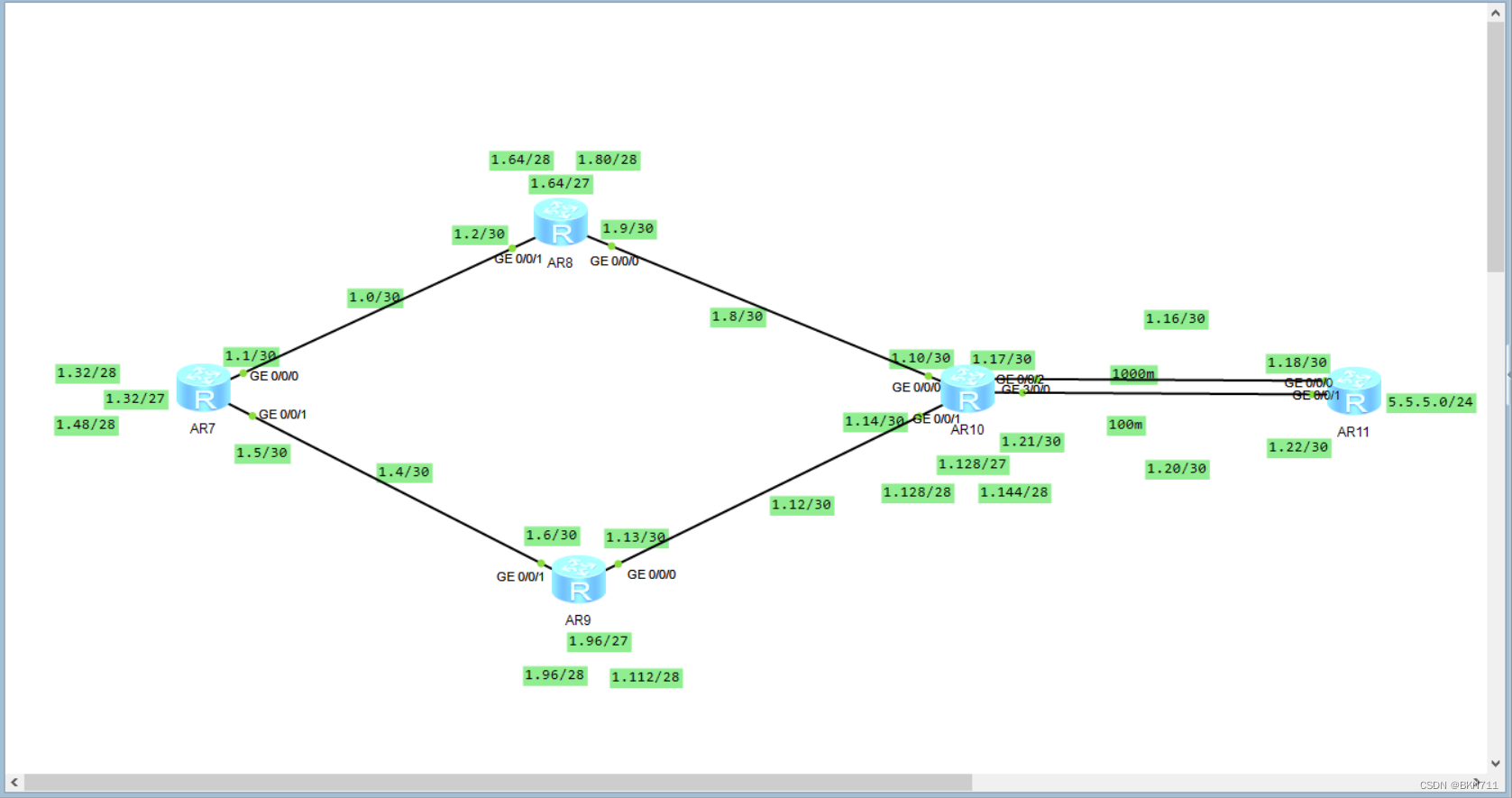

各个接口IP及环回网段如图所示

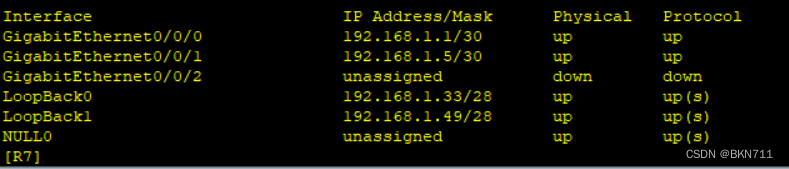

 R7：

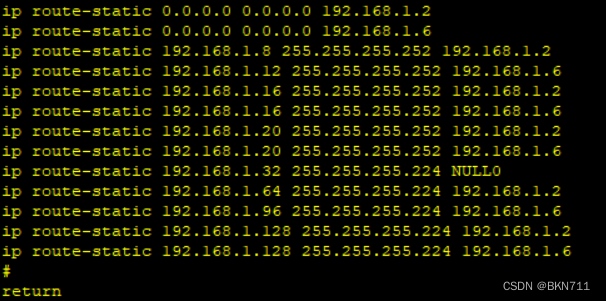

配置路由



 缺省路由下一跳 192.168.1.2 和192.168.1.6  实现负载均衡

设置 ip route-static 192.168.1.32 27 NULL0  空接口防止环路由

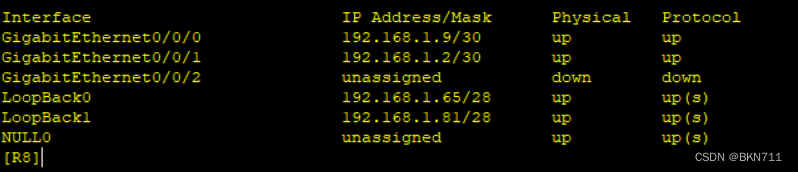

R8：

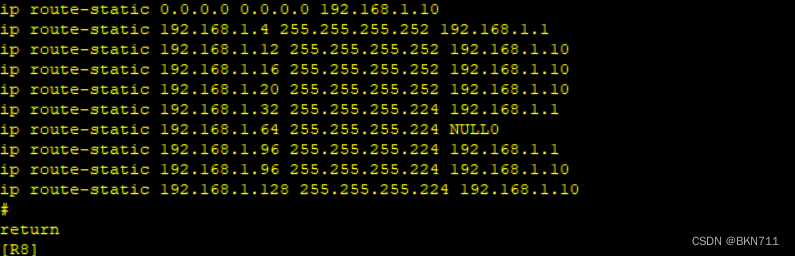

 配置路由

 缺省路由下一跳192.168.1.10

设置 ip route-static 192.168.1.64 27 NULL0  空接口防止环路由

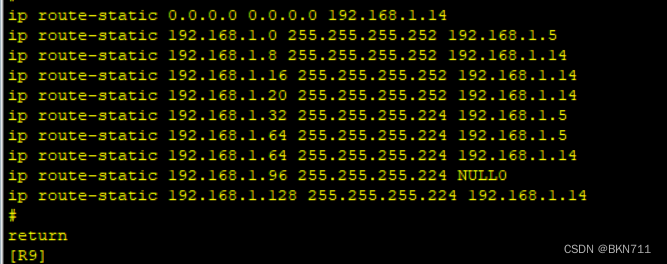

R9：

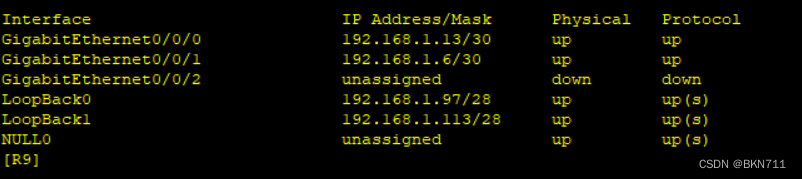

 IP及环路

配置路由：

 缺省路由下一跳 192.168.1.14

设置 ip route-static 192.168.1.96 27 NULL0  空接口防止环路由

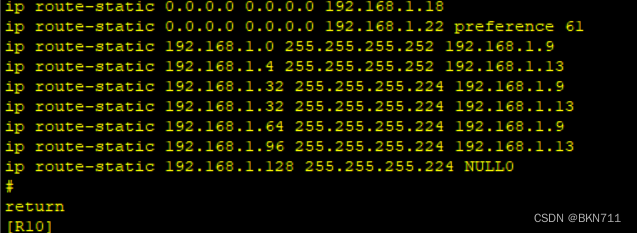

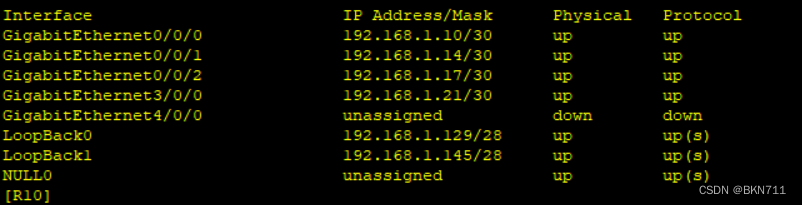

R10：

 配置路由：

 缺省路由下一跳 192.168.1.18

浮动静态路由 实现备用 优先级为61   下一跳 192.168.1.22

设置 ip route-static 192.168.1.128 27 NULL0  空接口防止环路由

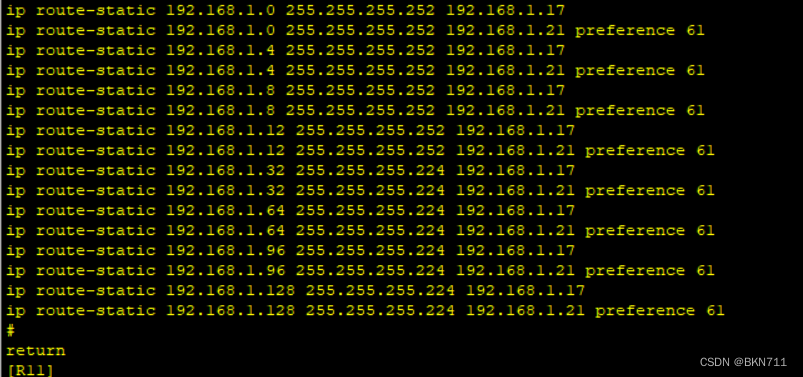

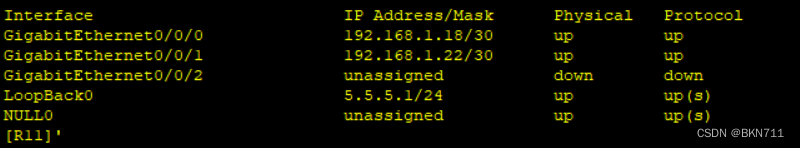

R11：

 配置路由：

 此环境所有网段下一跳为 192.168.1.17

浮动静态路由 设置备用  下一跳  192.168.1.21

所有配置完毕 实现全网可达

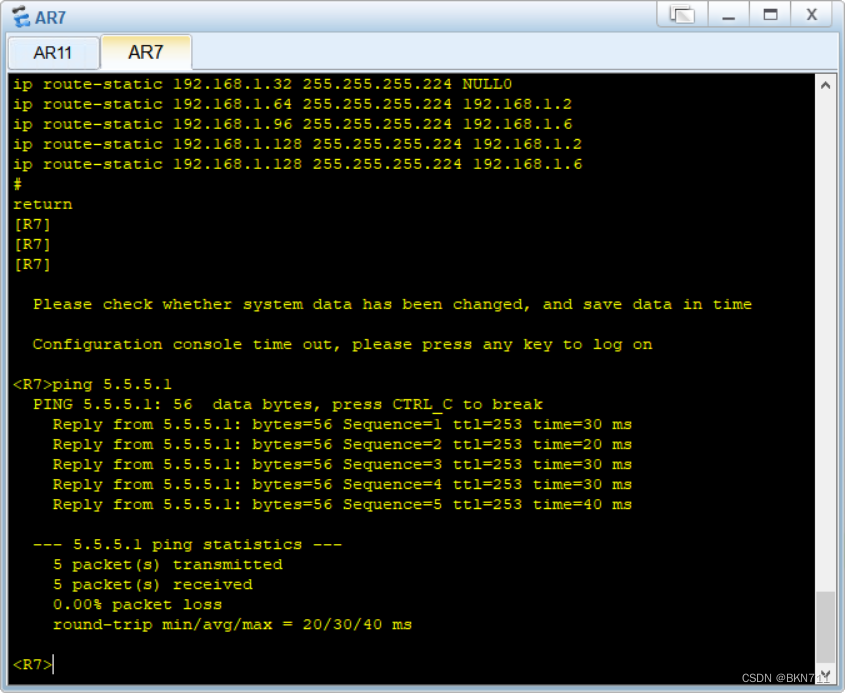

R7 ping 5.5.5.1 可通

 R11 ping R7的环回

 R8 ping 5.5.5.1

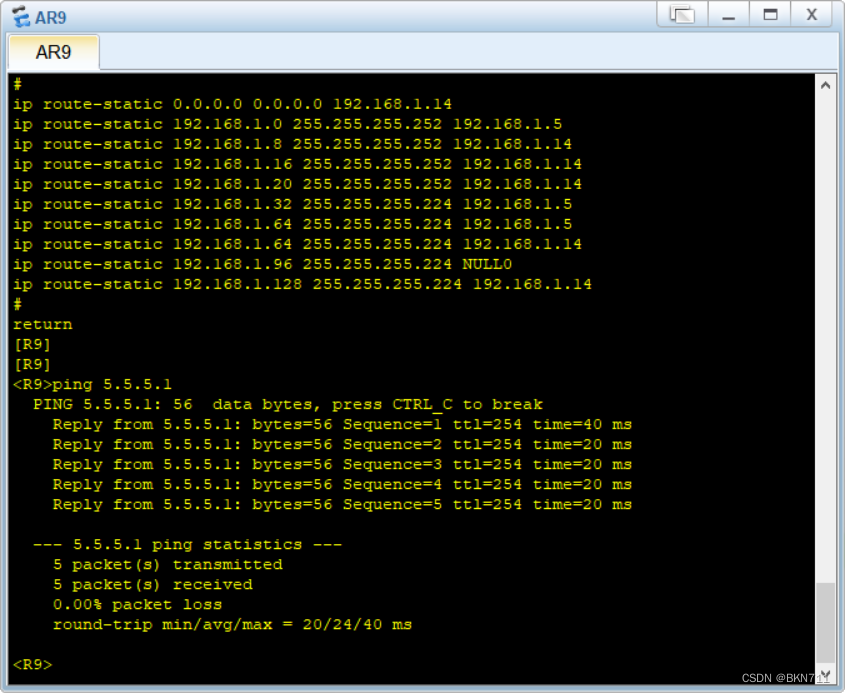

 R9 ping 5.5.5.1
