【物联网】通用网论:分层架构(网络的层次结构模型)

物联网



2.6 通用网论:分层架构(网络的层次结构模型)

Outline:

  • 基本问题
    • 如何构建一个大型的网络
  • 数据通信网的七层架构模型
    • 物理层
    • 数据链路层
    • 网络层
    • 传输层
    • 会话层、表示层、应用层

2.6.0 数据通信网的层次架构模型

网络的分层架构

目标:实现在网络中任意两个实体间自由传输数据

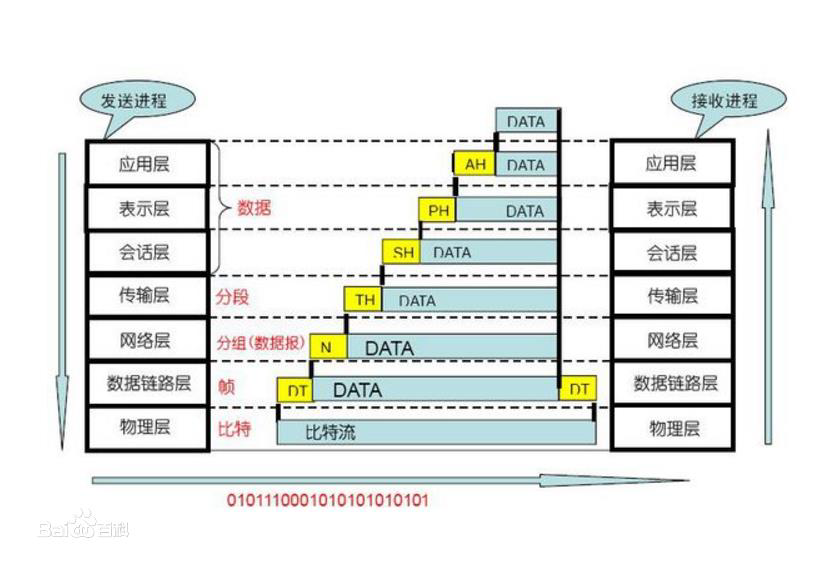

开放系统互联参考模型 (Open System Interconnect, OSI)

1. 发送端:打包快递
  • 应用层(你):想寄一封信(DATA),比如写了个"Hello"。
  • 表示层:把信翻译成英文(AH DATA),确保对方能看懂。
  • 会话层:确认收件人地址(PH DATA),比如"寄给北京的朋友"。
  • 传输层:选快递公司(TH DATA),比如顺丰,并拆分成小包裹(分段)。
  • 网络层:写快递单(N DATA),包含发件人、收件人IP地址。
  • 数据链路层:装车(DT DATA),按路线分拣到不同卡车(帧)。
  • 物理层:变成比特流(0101…),就像卡车真正开上公路。
2. 传输过程
  • 比特流通过网线、光纤等物理介质传输,就像卡车在路上跑。
3. 接收端:拆快递
  • 物理层:收到比特流(0101…),像卡车到仓库。
  • 数据链路层:检查包裹是否完整(帧),卸车。
  • 网络层:看快递单(N DATA),确认是给自己的。
  • 传输层:拼回完整信件(TH DATA),比如"Hello"。
  • 会话层:确认对话对象(PH DATA),比如"是北京朋友寄的回信"。
  • 表示层:把英文翻译回中文(AH DATA)。
  • 应用层(收件人):最终看到"Hello"(DATA)。

关键点

  • 每层加"小标签":就像快递层层包装(AH/PH/TH等头部信息),告诉对方如何处理。
  • 下层为上层服务:比如网络层负责找路,传输层负责可靠送达。
  • 物理层只管0和1:不关心含义,只传输电信号或光信号。
编号 层级 功能描述 常见协议/技术
7 应用层 提供网络服务给应用程序,如文件传输、电子邮件、远程登录
