树莓派 40Pin 引脚对照表

最新推荐文章于 2025-10-11 10:11:44 发布
转载 最新推荐文章于 2025-10-11 10:11:44 发布 · 821 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：https://shumeipai.nxez.com/raspberry-pi-pins-version-40
文章标签：

#单片机 #fpga开发 #嵌入式硬件

rpi-pins-40-0

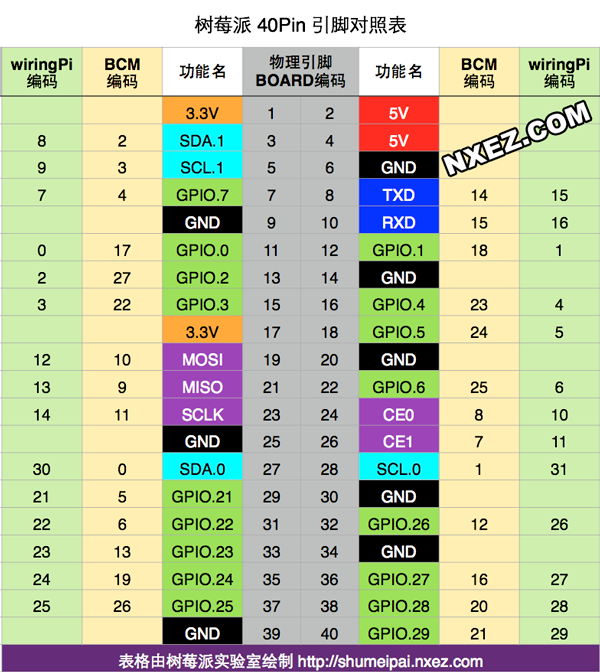

注：本表格适用于各版本，并且兼容26Pin的树莓派B，树莓派B为26Pin，其引脚对应于上表的前26Pin。

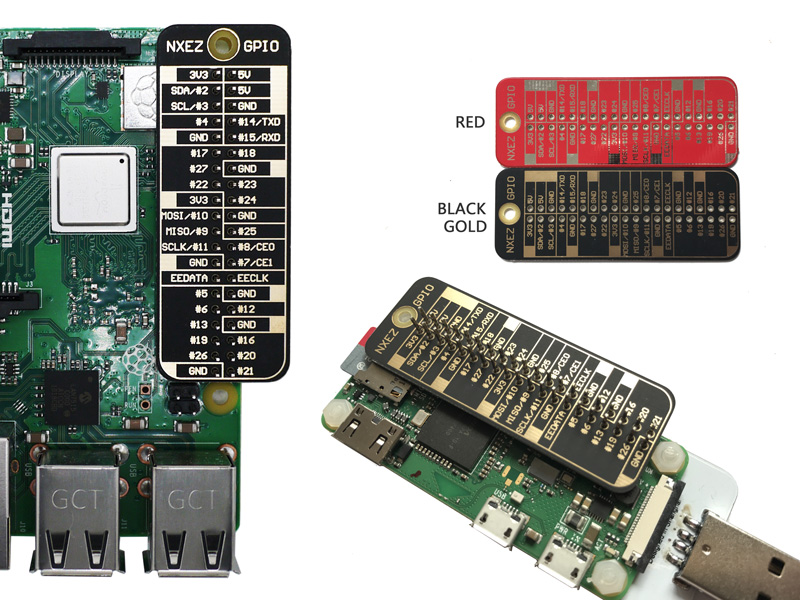

使用下面这款 GPIO 参考卡片，让引脚功能一目了然，接线操作起来更方便。
