KNX智能调光项目

我将使用ETS5软件来进行智能调光项目的制作

第一步：创建新的项目

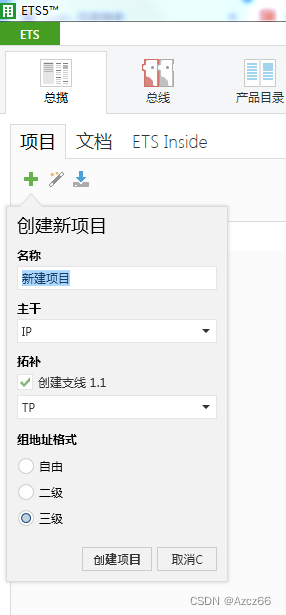

如图所示，点击黑圈内的加号即可新创一个新的项目

再点击创建项目即可完成第一步

第二步：添加建筑，楼层，房间。

如图所示

点击添加建筑局部 输入建筑局部名字，输入完成后再点击刚创建好的建筑局部

、

点击添加楼层，输入楼层号，再次点击创建好的楼层，点击添加房间，输入房间号

如上图所示就代表已经添加好建筑了。

第三步：添加设备

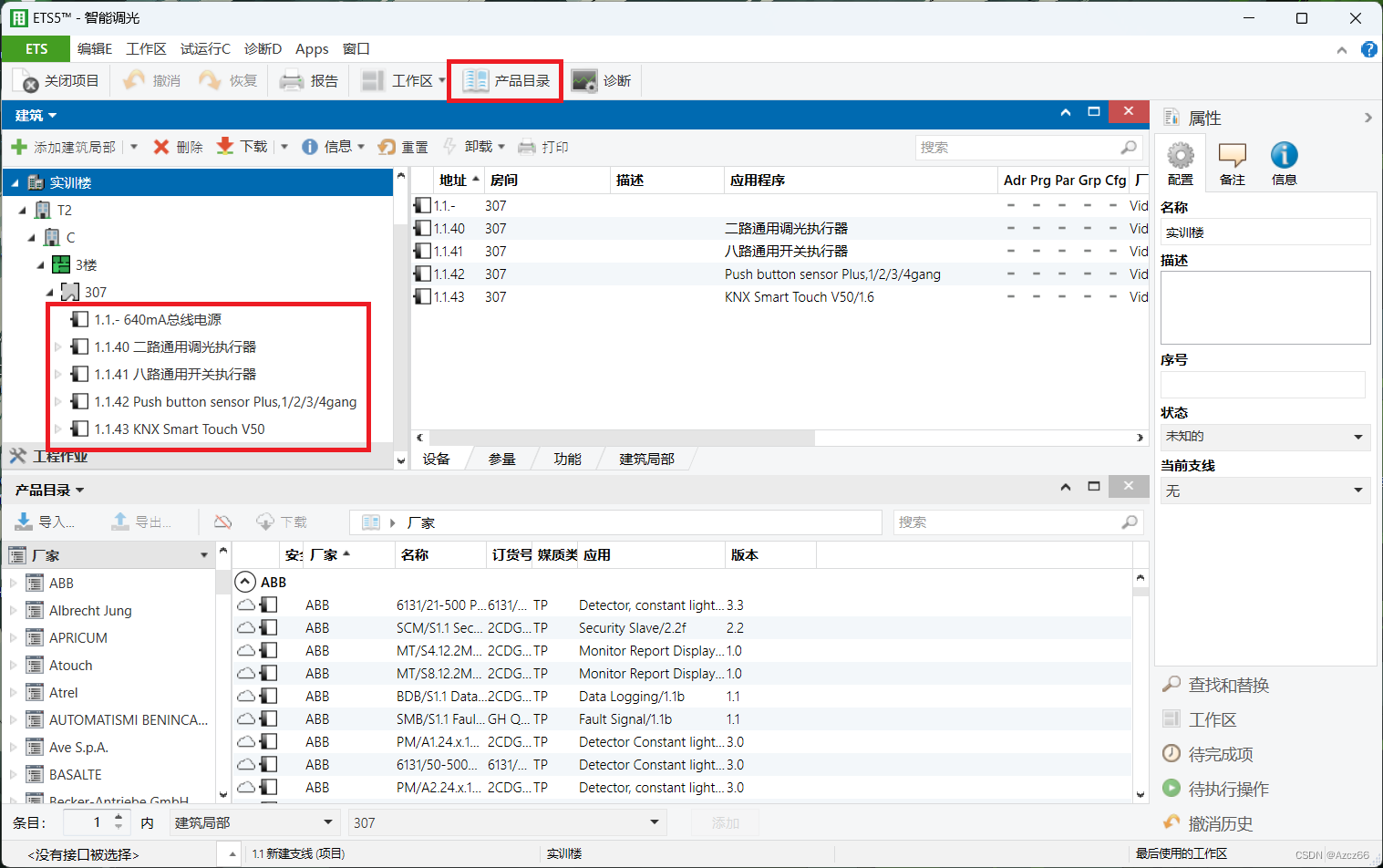

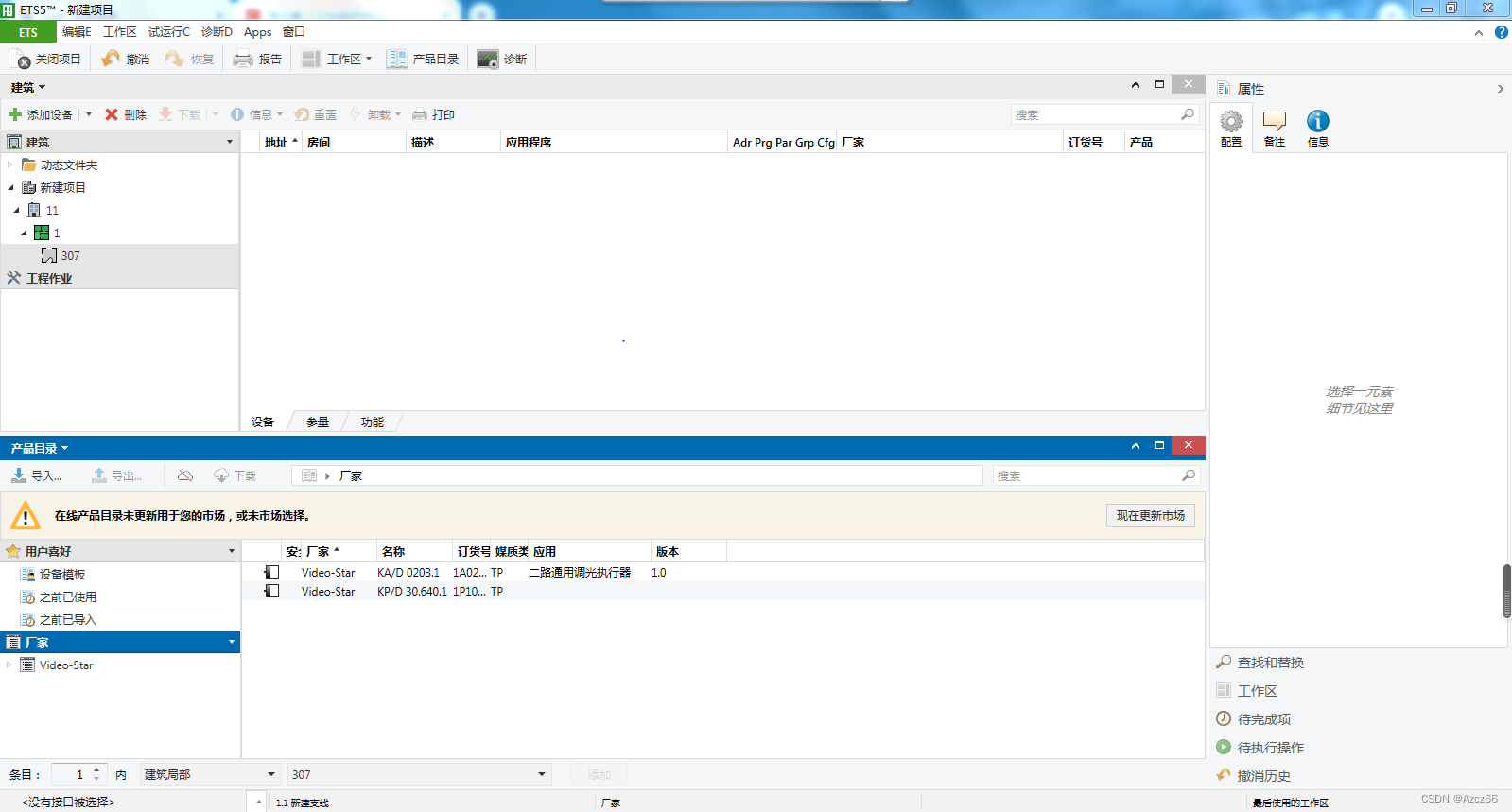

如图所示，我们点击刚创建好的房间再点击左上角的添加设备，即可出现下方的产品目录界面，但由于每个人和机器的情况不同，产品目录可以选择导入离线的产品目录包来导入产品目录，也可以联网选择现在更新市场，这两种方法都可以，在这里以我的离线产品目录包导入为例，导如入图片中的四个产品

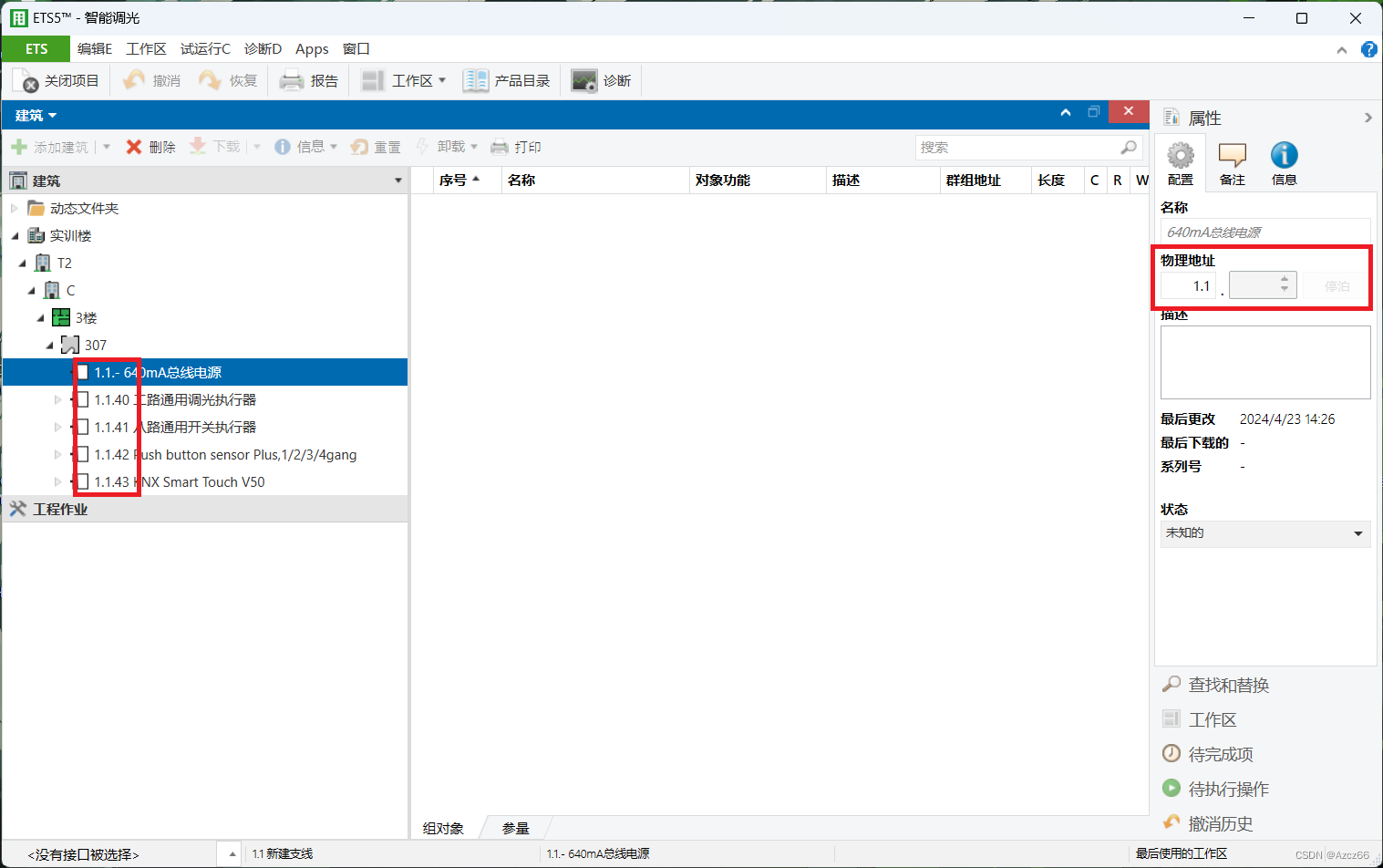

同时，为了避免下载工程的时候冲突，我们需要像下方图片中一样更改每个产品的物理地址

第四步:设置 二路通用调光执行器。

设置好物理地址后，我们点击左侧的二路通用调光执行器，再点击中间下方的参量，就会出现下方图片中的界面，首先点击设备通用设置，再点击A通道通用设置，接下来跟着我下方的图片跟着设置就可以了；当然，这只是以我的工程和设置为例，你可以自由选择你的设置选择

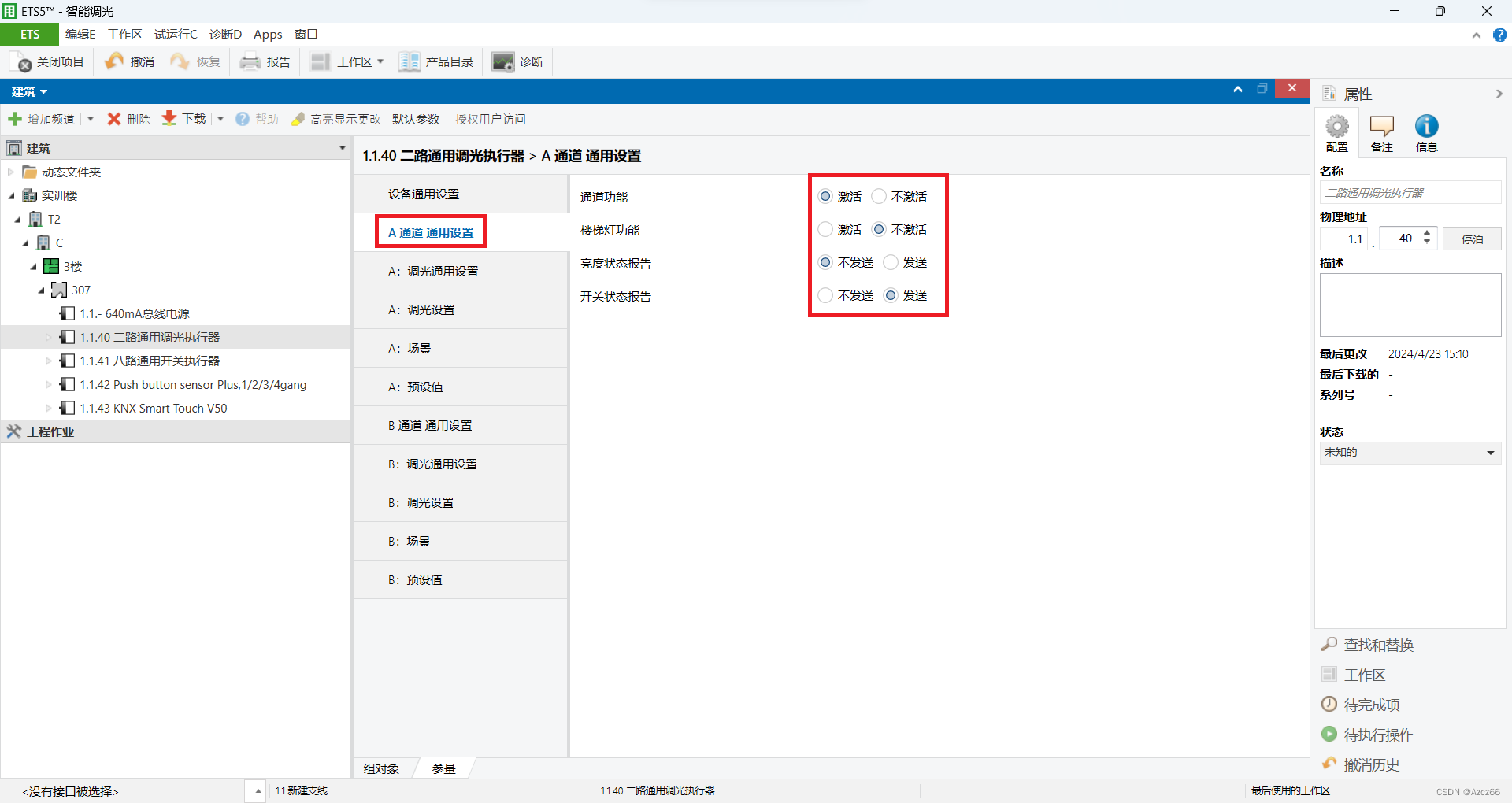

通道功能选择激活，楼梯灯功能选择不激活，亮度状态报告选择不发送，开关状态选择发送

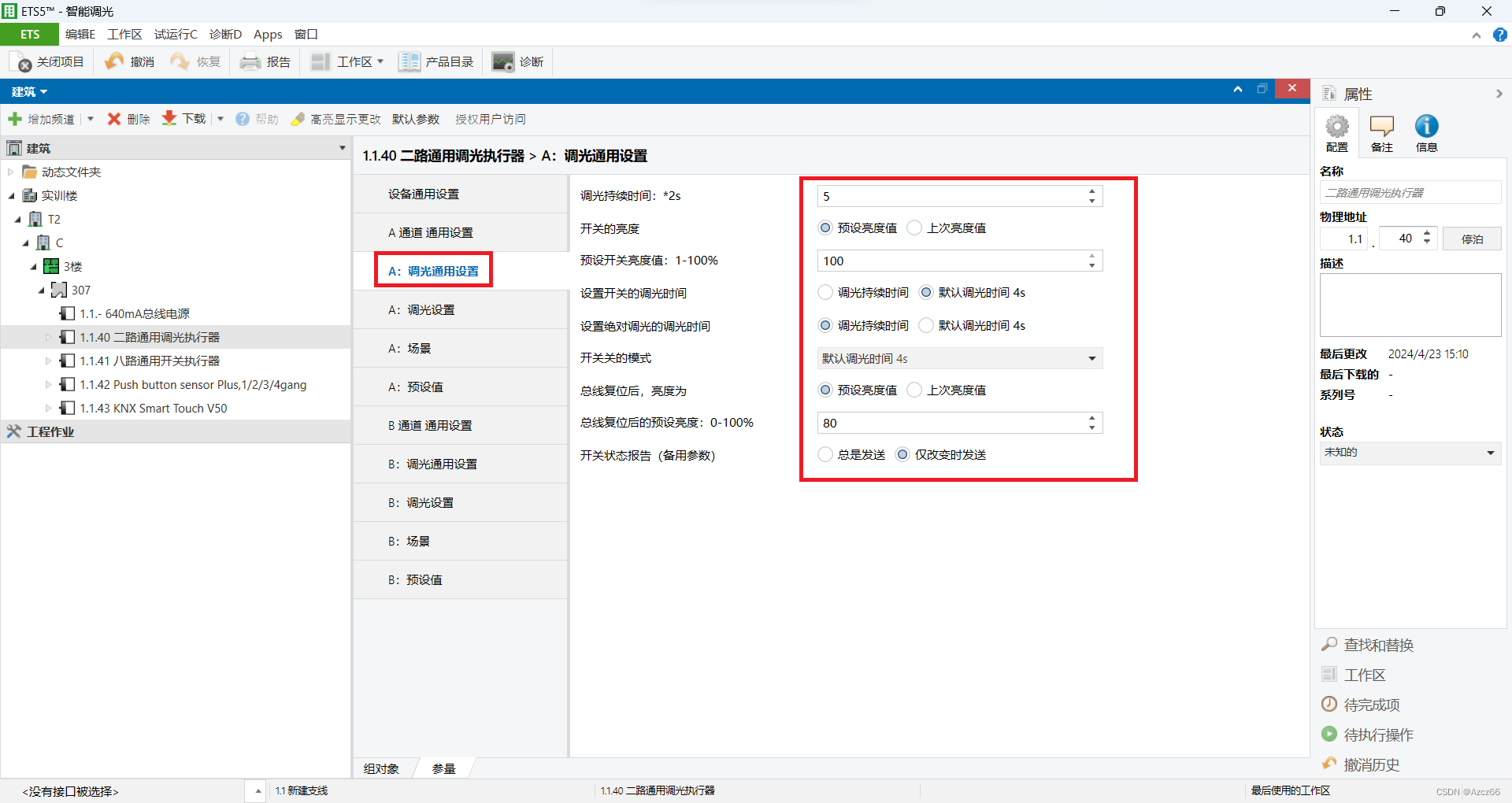

调光持续时间是以你输入的数字✖2s来设置的，注意不要设置错。开关的亮度也可以设置成预设的亮度值，也可以选择上次亮灯时的亮度值。

A通道的调光设置跟我下方图片一样就可以了，注意如果你想另外设置请看清楚设置的数值，以免设置错误导致工程错误。B通道也是一样的。



第五步：创建组地址

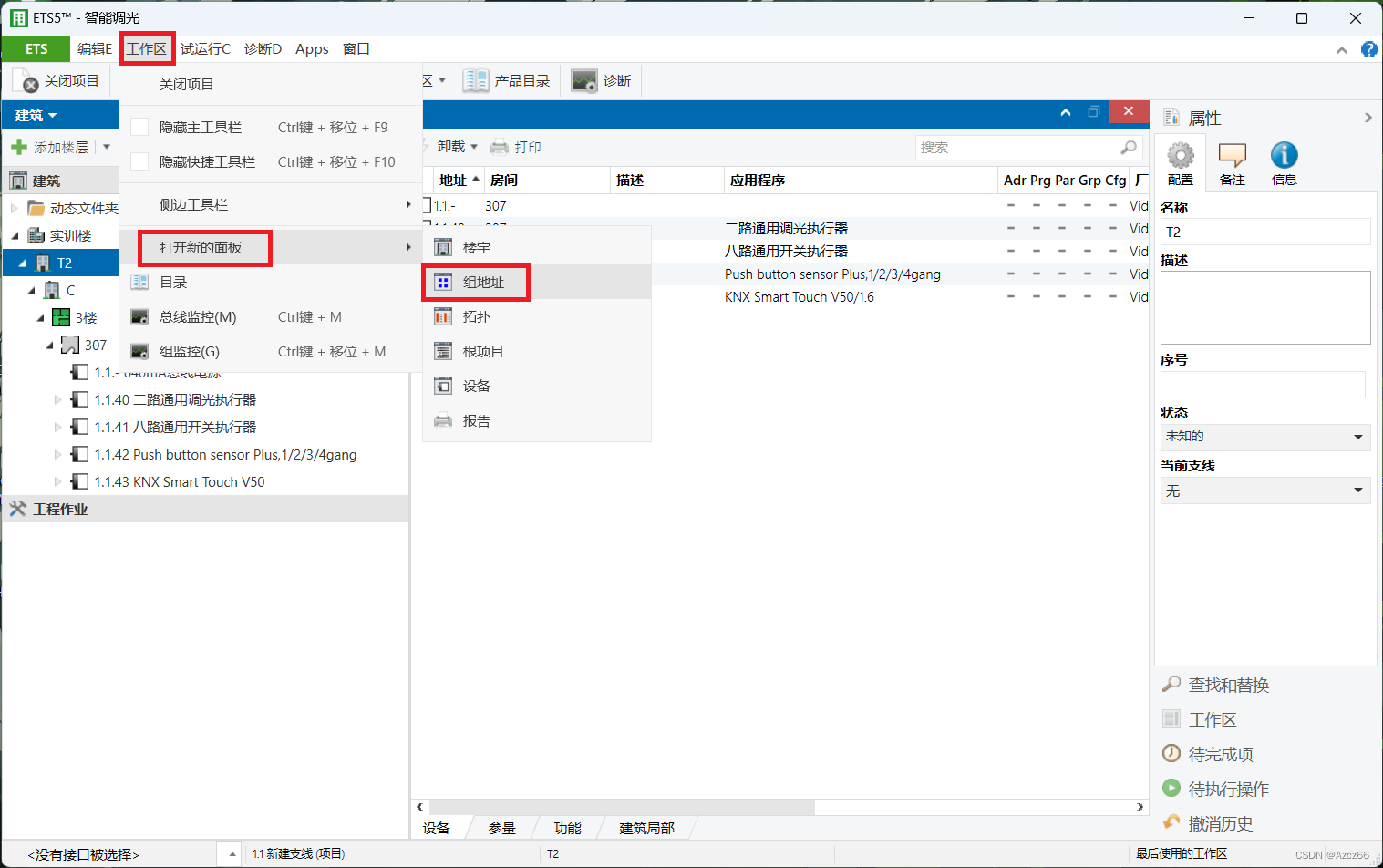

设置好后我们需要先创建一个新的组地址，操作如图所示。

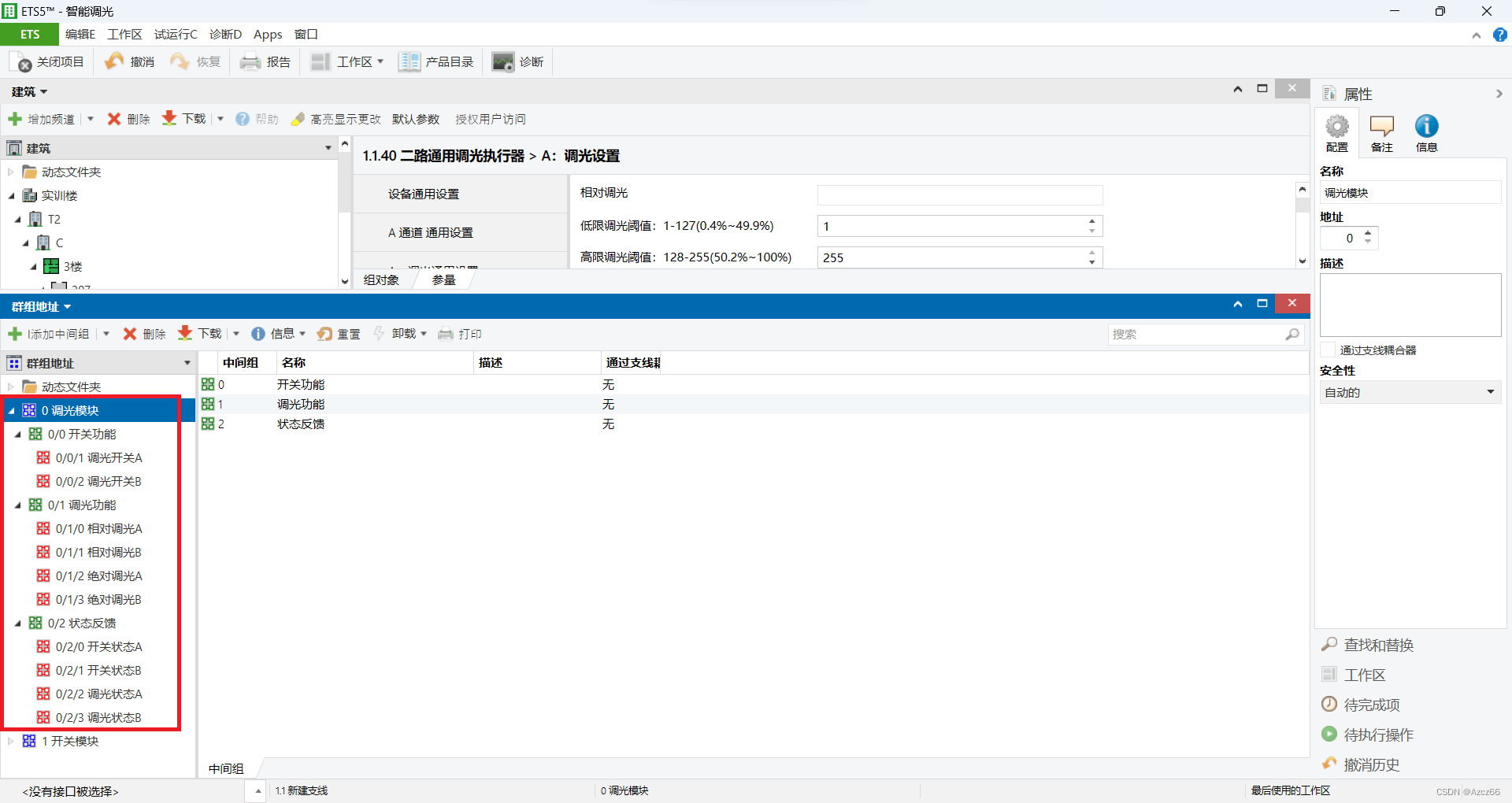

创建好的组地址如下图所示； 点击选择新创建好的组地址，再点击添加中间组，输入中间组的名字，创建好后再点击新创建的中间组，添加群组地址，并输入名字。

第六步：把设置好的通道加入群组地址。

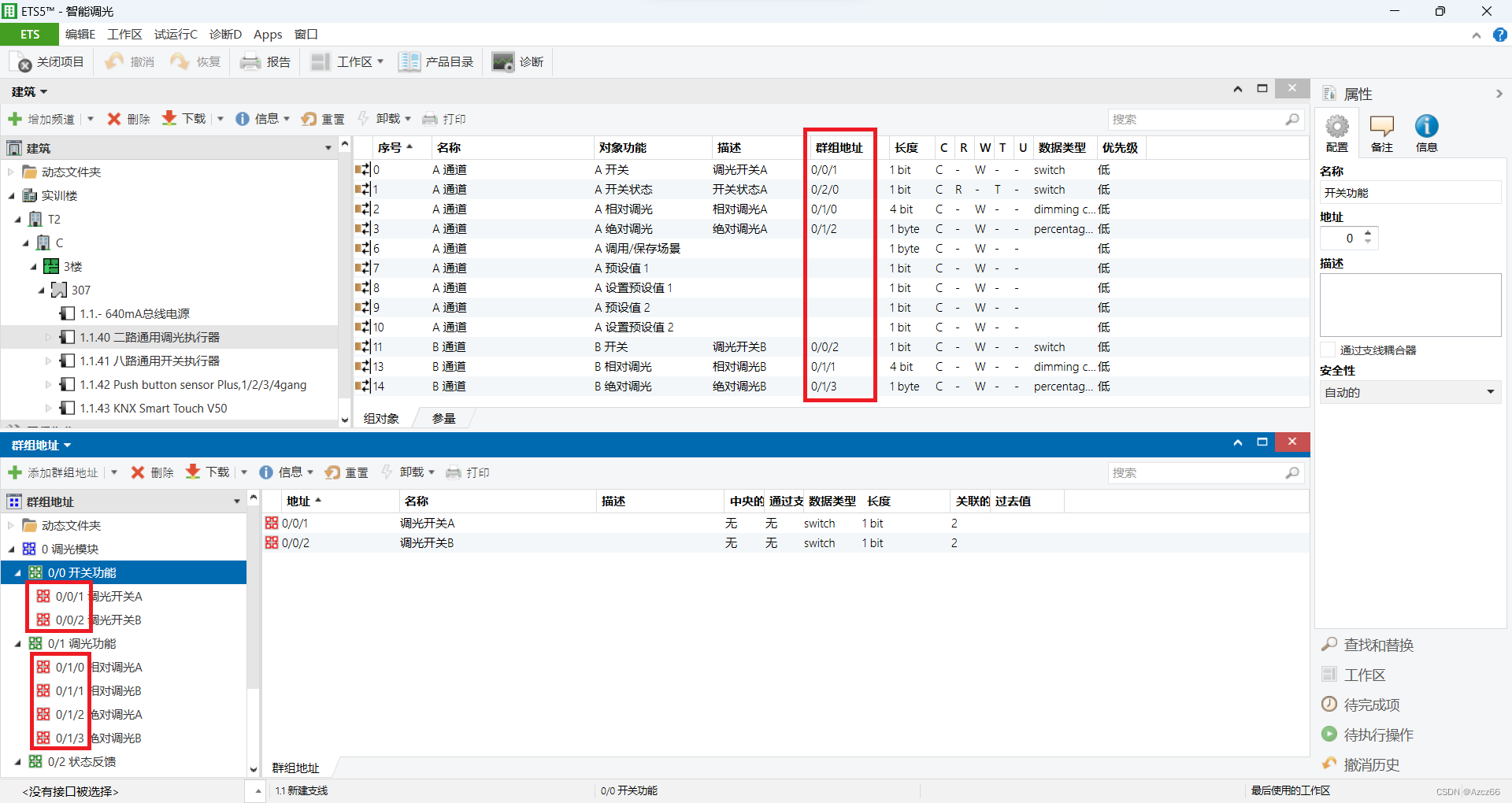

设置好二路通用调光执行器后，点击回组对象，然后把A通道A开关拉入到名为调光开关A的群组地址里，B通道B开关也是一样的，拉入到调光开关B群组地址里。再把A通道A相对调光A绝对调光分别拉入相对调光A和绝对调光A的群组地址里。B通道的相对调光和绝对调光也是一样的。

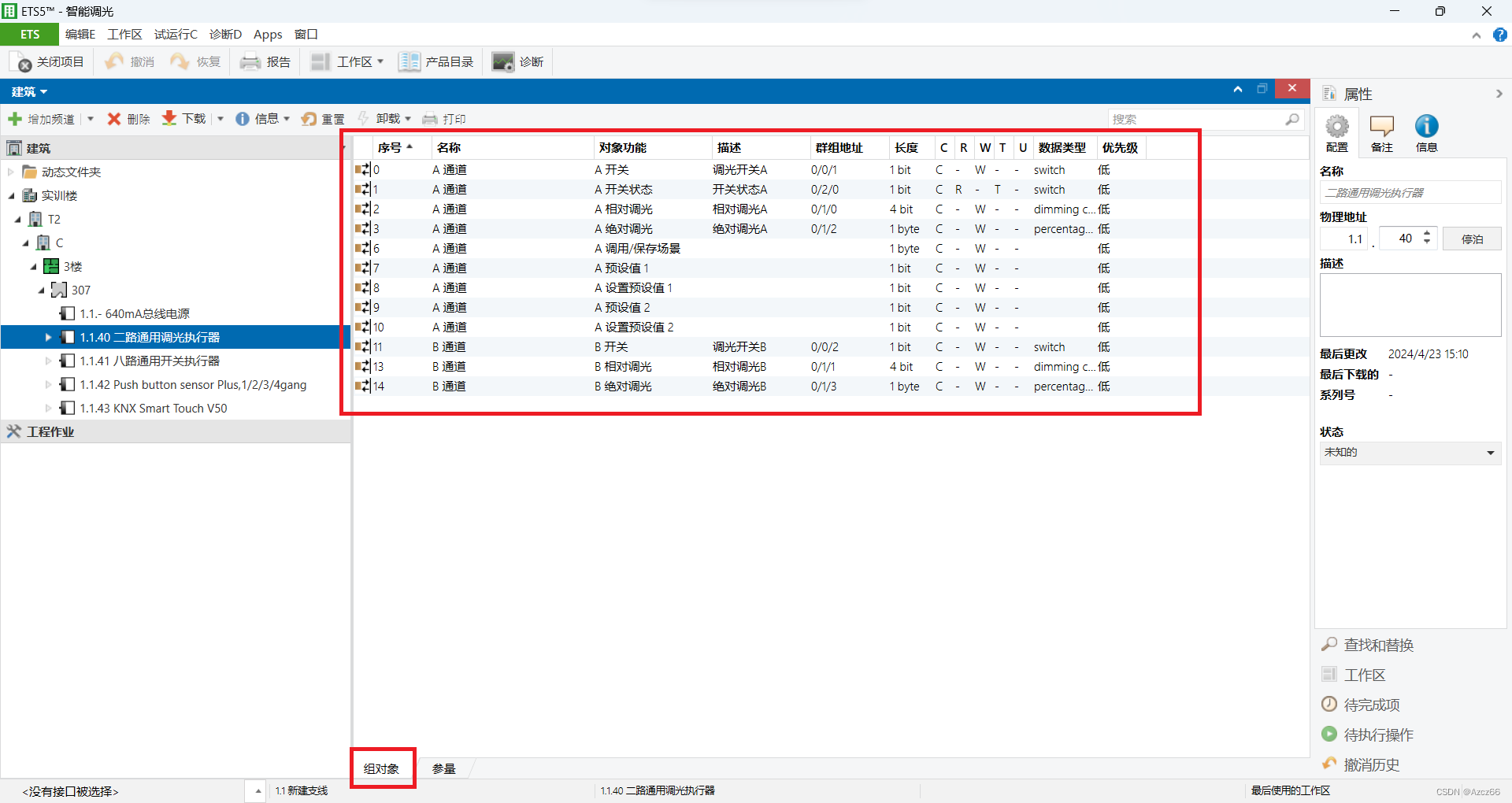

设置好的群组地址就如下图所示，可以点击组对象来查看。

第七步：下载工程

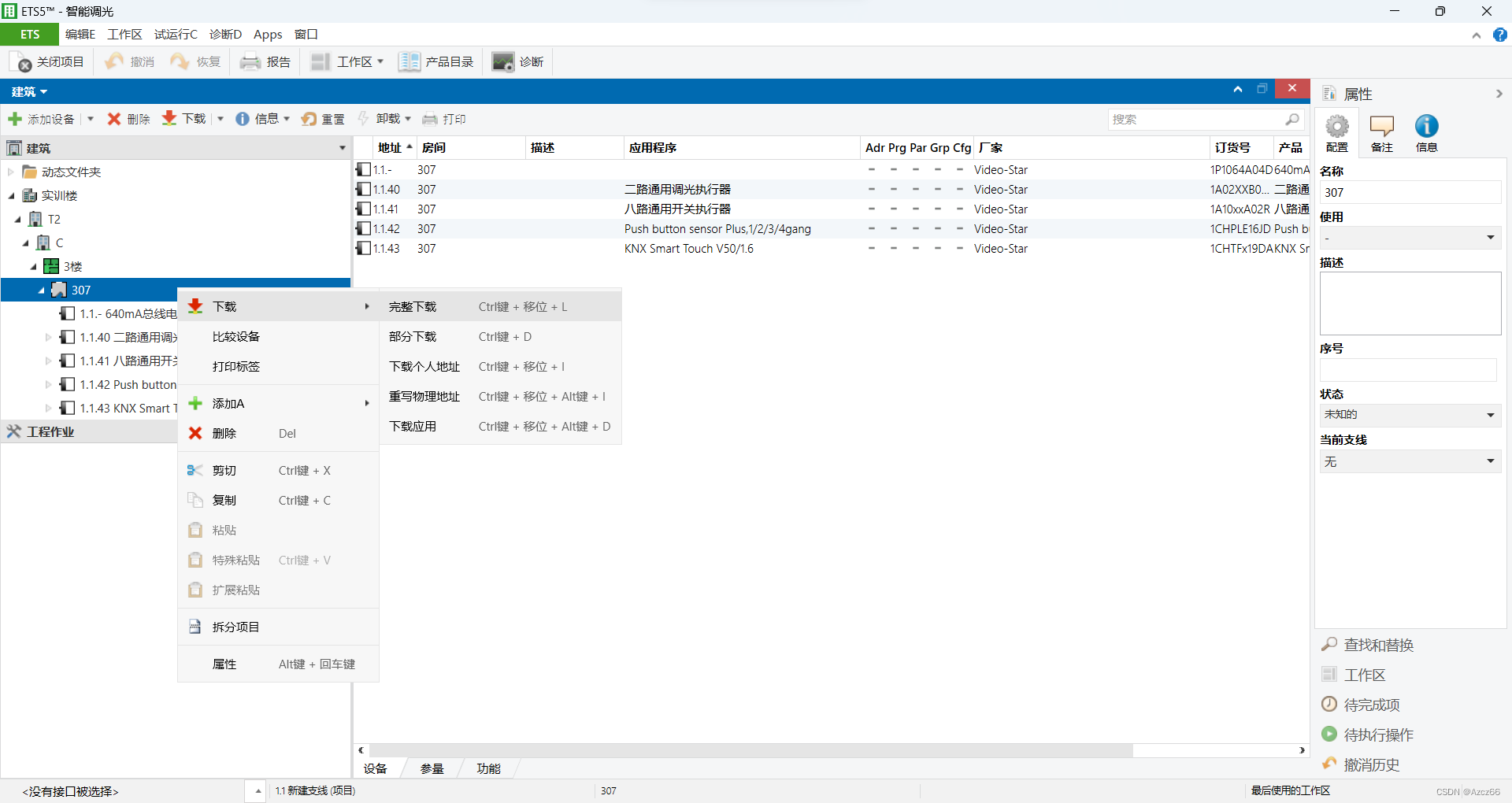

在完成所有设置后，点击房间号，鼠标右键出现菜单，选择下载→完整下载，最后按外部设备的编程按钮再等待工程下载完毕就成功了。
