KNX-智能调光控制项目

KNX 总线是独立于制造商和应用领域的系统。 通过所有的总线设备连接到 KNX 介质上 ( 这些介质包括双绞线、射频、电力线或 IP/Ethernet), 它们可以进行信息交换。总线设备可以是传感器也可以是执行器，用于控制楼宇管理装置如： 照明 , 、遮光 / 百叶窗、保安系统、能源管理、 供暖、通风、空调系统、信号和监控系统、服务界面及楼宇控制系统、远程控制、计量、视频 / 音频控制、大型家电等。所有这些功能通过一个统一的系统就可以进行控制、监视和发送信号，不需要额外的控制中心。

一：任务描述

1.通过KNX Smart Touch V50触摸屏控制调光功能

2.使用二路通用调光执行器进行智能调光

3.在KNX设备实现调光

二：实施

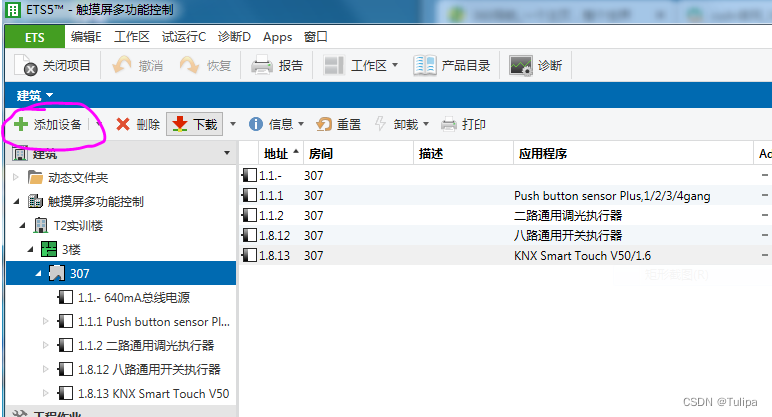

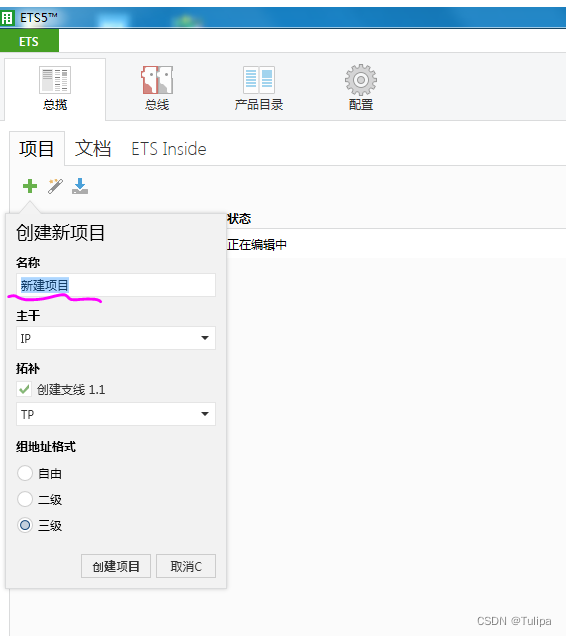

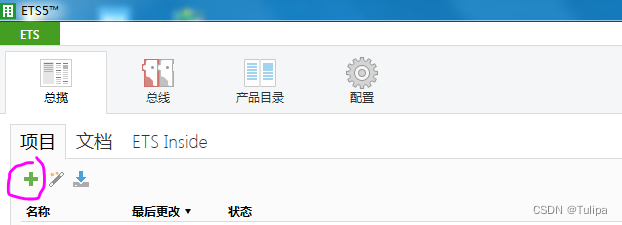

1.使用ETS5新建项目。（打开ETS5软件，点击绿色+，创建新项目）

2.点击绿色+，依次添加建筑局部、楼层、房间

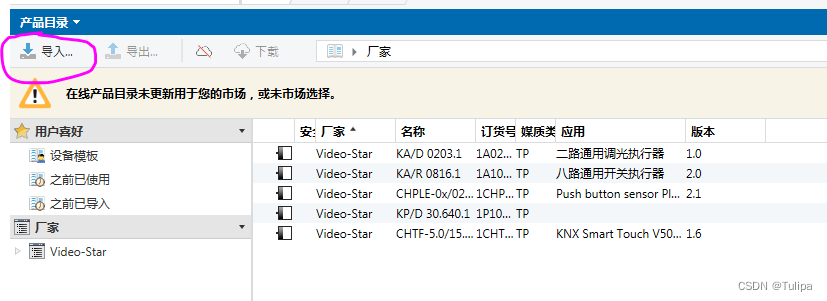

添加五个设备（点击导入按钮）

找到存放地址，打开相应需要的五个设备逐个导入，选用全部语言下载

 3.添加群组地址（步骤如下）

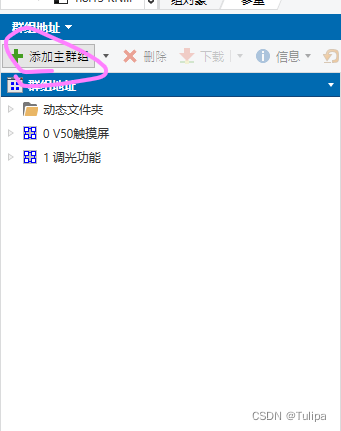

添加主群组（调光功能）

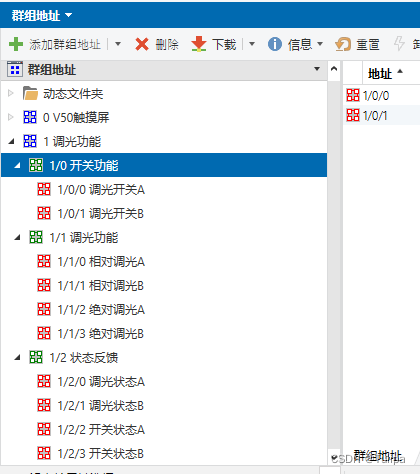

依次添加中间群组、组群地址（如图）

4.配置2路调光模块与KNX Smart Touch V50

2路调光模块

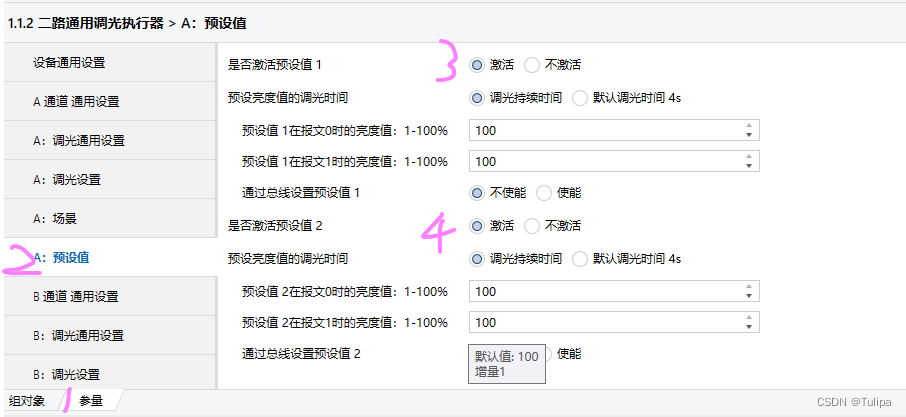

首先选择“2路调光模块”-》“参数”-》“X 预设值”

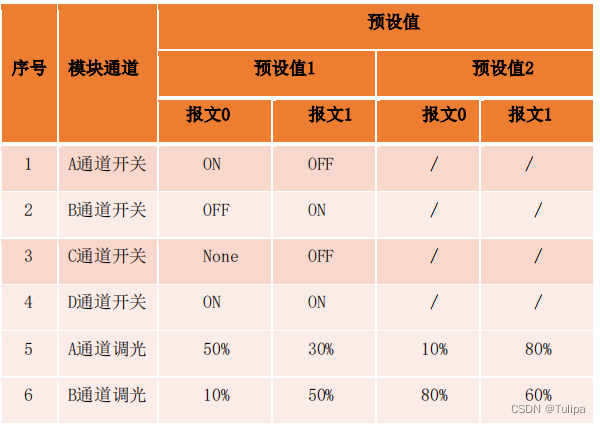

在这里设置调光器的预设值，提供了2 个预设值（预设值 1 和预设值 2），每个预设值可

设两个亮度值。预设值功能用于实现预设的灯光效果，通过通讯对象(X 预设值 1)调用设置的

预设值，也可把当前的亮度状态通过总线保存为新预设值。两个预设值的参数都是一样的，这

里以其中一个预设值为代表作说明。

参数“是否激活预设值 1”

该参数用于激活预设值 1,

可选项：激活

不激活

参数“预设亮度值的调光时间”

该参数表示对象“预设值 1”开启调光时选择的时间，对象“预设值 1”由1bit 数据控

制，即“0”和“1”，分别可调用两个不同的亮度值。

可选项：调光持续时间

默认调光时间4S

参数“预设值1在报文0/1时的亮度值：1-100%”

该参数设置对象“预设值 1”接收到“0/1”报文时的亮度值.

可选项：1~100%。

参数“通过总线设置预设值1”

此参数用来设置是否允许通过总线修改预设值。当选择“使能”即为允许通过总线修改预

设值，同时通讯对象“设置预设值 1”被启用。通讯对象“设置预设值 1”被用来把当前的开

关状态保存为新的预设值。当其收到了报文“0”时，把当前亮度状态保存到参数“报文0时的

202 203

亮度值”中，即替换参数中所设的值；当收到报文“1”时，把当前亮度状态保存到参数“报文

1时的亮度值”中，即替换参数中所设的值。

可选项：不使能

使能

2路调光模块参数设置

预设值功能参数设置（以A通道设置为例）

预设值配置前的准备

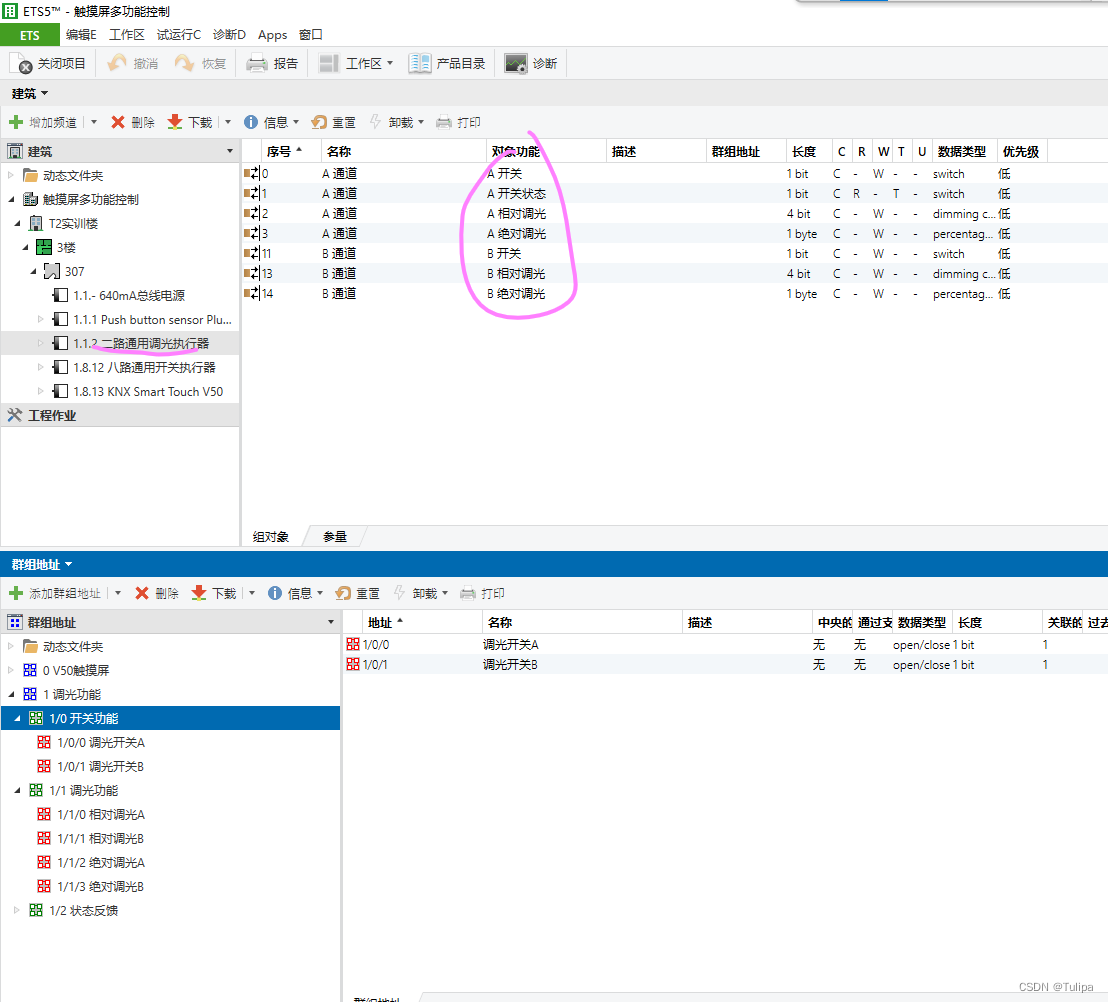

当2路调光模块配置完成后，选择“参数”旁边的“组对象”就可以查看配置好的选项“X

开关”、 “X 开关状态”、“X相对调光”、“X 绝对调光”、“X 亮度状态”、“X 预设值 1”、“X 预设值2”等组对象。

KNX Smart Touch V50

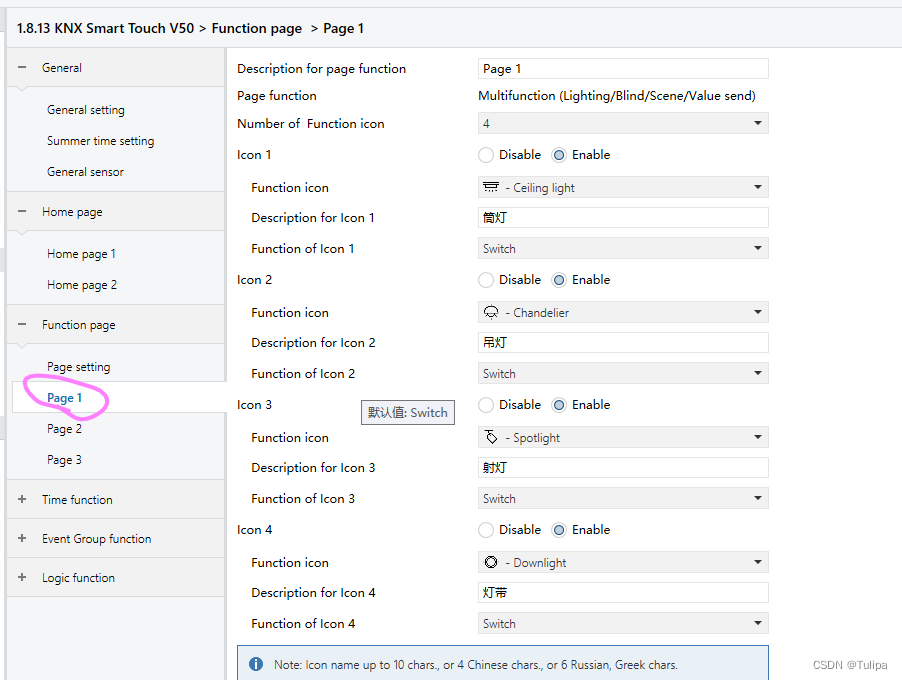

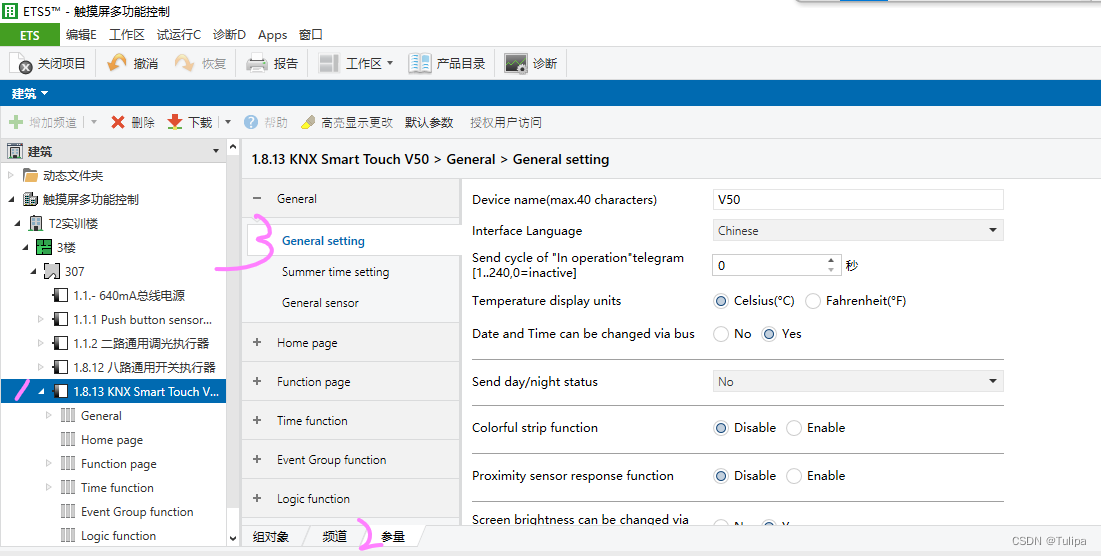

首先选择“5寸智能触摸屏”-》“参数”-》“General”-》 “General setting”

通用设置“General setting”下的的设备参数

参数设置界面“General setting”这里主要设置设备的通用设置，如夏令时、密码保护功

能、彩色灯条、靠近感应、屏保、屏锁、背景等。

参数“Device name(max.40 characters)”

设置设备名称，不超过40bytes, 例如V50。

参数“Interface Language”

设置屏的界面语言

可选项：Chinese 中文

Russian 俄语

English 英文

Italian 意大利语

German 德语

Greek 希腊语

French 法语

Spanish 西班牙语

Other 其它

369 参数“Send cycle of “In operation”telegram [1...240s, 0 = inactive]”

此参数设置此模块通过总线循环发送报文指示此模块正常运转的时间间隔。当设置为“0”

时，对象“In operation”将不发送报文。若设置不为“0”时，对象“In operation”将按设

定的时间周期发送一个逻辑为“1”的报文到总线。

可选项： 0…240s，0 = 循环发送禁止

为了尽可能降低总线负载，应根据实际需要选择最大的时间间隔。

参数“Temperature display units”

设置温度显示单位。

可选项：Celsius(℃)

Fahrenheit(℉)

此参数的设置仅作用于主页上的温度显示，功能页中的温度单位都采用℃。

参数“Date and Time can be changed via bus”

设置是否可通过总线修改屏上的显示日期/时间。

可选项：No 不可修改

Yes 可修改

如选择“Yes”，对象“Date”和对象“Time”可见，日期和时间可分别通过这两个对象

“Date”和“Time”修改。

注：设备内部 RTC 实时时钟的精度为±5ppm。

参数“Send day/night status”

设置白天/夜晚状态的转换方式，状态改变时通过对象“Day/Night”发送状态报文。

可选项：No

Depend to certain time

Depend to sunrise & sunset

No：不发送，对象也不可见。

Depend to certain time：根据特定的时间切换白天/夜晚状态。如下午18：30 切换到夜

晚状态，早上6：30 切换到白天状态。

Depend to sunrise & sunset：根据日出日落切换白天/夜晚状态。需要定义日出日落参考

点的坐标位置，如中国北京，中心位于东经116°20′、北纬39°56′。

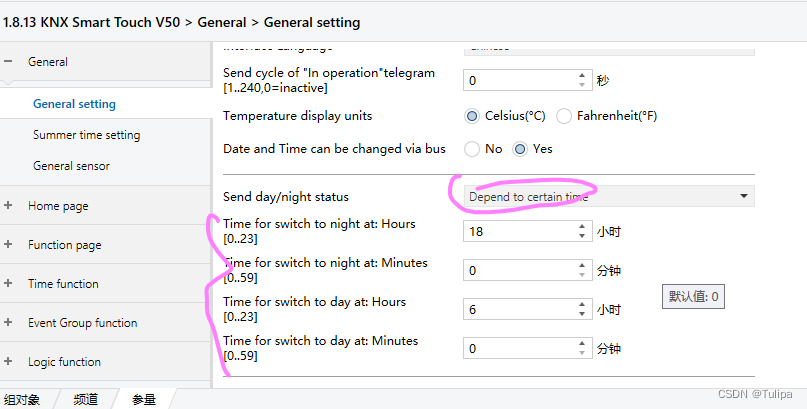

选择 “Depend to certain time”, 以下四个参数可见，用于设置切换到夜晚或切换到白天

的时间。

参数“Time for switch to night at : Hours[0..23]”

参数“Time for switch to night at : Minutes[0..59]”

这两个参数设置切换到夜晚状态的时间点，精确到分钟，如18h：0min。

参数“Time for switch to day at : Hours[0..23]”

参数“Time for switch to day at : Minutes[0..59]”

这两个参数设置切换到白天状态的时间点，精确到分钟。如6h：0min。

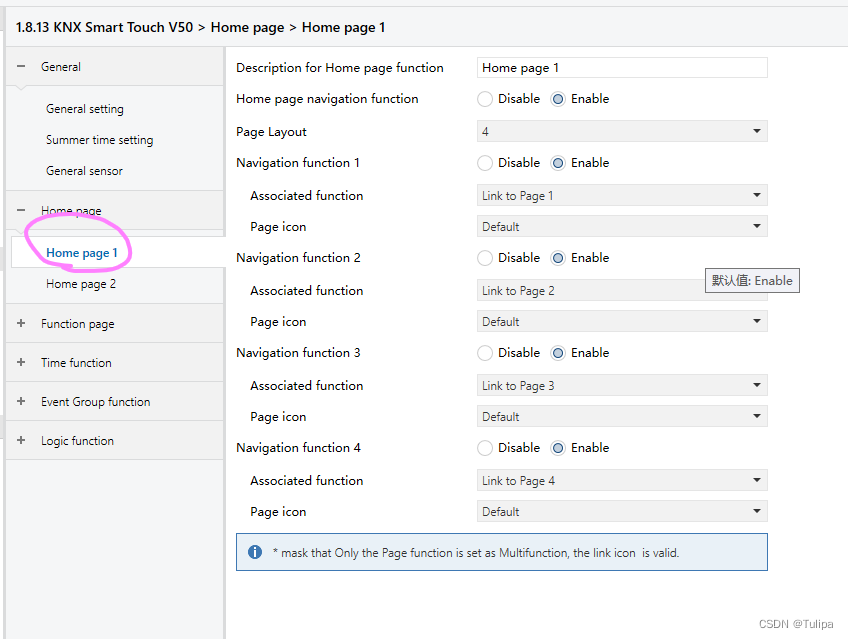

参数设置界面“Home Page x”

参数设置界面“Home Page x”，用于设置主页的布局和页面导航功能，可设置两个主页，

每个主页最多可设置8 个页面或多功能页内图标的导航。每个导航功能的参数都是相同的，可

以选择链接到指定的功能页面或页面内图标。下面以一个导航功能为例，介绍他们的参数设

置。

参数“Description for Home page function”

设置主页的界面名称，最多可输入15 个字符，实际最多显示5 个汉字。

参数“Home page navigation function”

设置是否使能主页导航功能。

可选项：Disable 不使能

Enable 使能

不使能时，直接显示功能页面。多个页面时通过滑动页面来选择特定的功能页。

选择“Enable”时，以下参数可见。

参数“Page Layout”

设置主页的布局，即在主页中所显示的功能页数量。可选项： 1/2/3/4/6/8

一个主页中最多可设置8 个导航功能页显示。直接点击功能页图标，可快速跳转到选择的

功能控制界面。

注：对于横屏款式，每一个主页最多可设置 6 个导航功能。

参数“Navigation function x，x=1…9”

设置是否使能导航功能x。

381 可选项：Disable 不使能

Enable 使能

选择“Enable”时，以下参数可见。

-- 参数“Associated function”

设置导航功能x 所链接的功能页或多功能页面内的图标。

可选项：Link to Page 1

...

Link to Page 15

Link to icon in Page 1 *

...

Link to icon in Page 15 *

前15个选项用于链接到功能页，后15个选项用于链接到多功能页面内的某个图标。

注：链接的功能页需要有功能配置，如果没配置，这个链接无效。同理，链接的多功能页

也需要有配置，且页内图标也有配置，否则无效。

-- 参数“Page icon”

此参数在上个参数选择链接到功能页时可见，设置功能页所使用的图标。

可选项：Default

- Lighting

- Scenario

...

- Reception

Default：根据所链接的功能页来显示图标。每个功能页所对应的默认图标和其它选项所对

应的图标请查看附件文档说明。

-- 参数“Icon number”

此参数在参数“Associated function”选择链接到多功能页面内的图标时可见，设置所链

接的图标号。

可选项：1/2/3/4/5/6/7/8

注：对于横屏款式，多功能页可链接的最大序号是 6 。

如参数“Associated function”设置“Link to icon in Page 2 *”，此参数图标号设置

为5，则表示链接到多功能页面2 的第5个图标。

* 号标识只有页面功能设置为多功能时，链接的图标才有效。比如参数“Associated

382 Navigation”设置“Link to icon in Page 6”，但Page 6 并非设置多功能，那么这个链接是

无效的。

参数设置界面“Page x-- Multifunction”

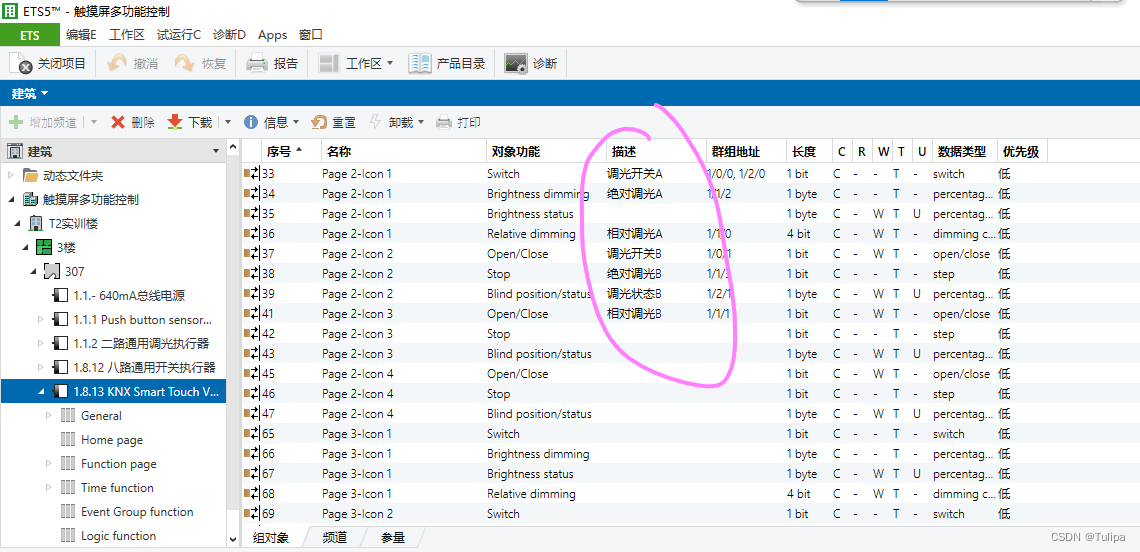

当KNX Smart Touch V50配置完成后，选择“参数”旁边的“组对象”就可以查看配置好的选项“X

开关”、 “X 开关状态”、“X相对调光”、“X 绝对调光”、“X 亮度状态”、“X 预设值 1”、“X 预设值2”等组对象。

5.下载地址与应用

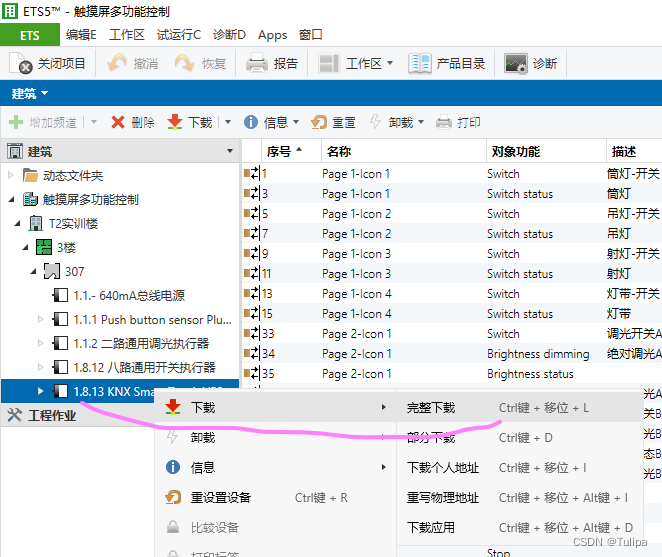

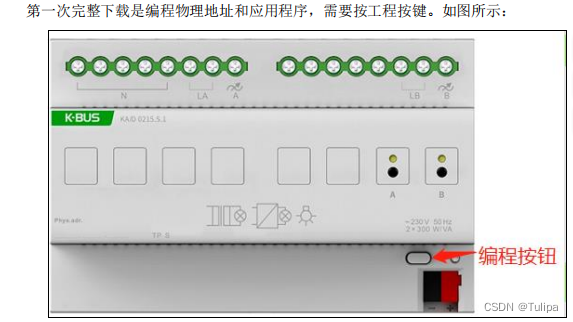

点击2路调光模块、KNX Smart Touch V50下载的数据库，右击→下载→完整下载→分别按2路调

光模块与KNX Smart Touch V50下载的编程按键。

其他产品也同上步骤

当所有的产品数据都下载完成后，就可进行测试所调试的功能是不是所需要的效果，如有

问题在修改。

6.线上调试

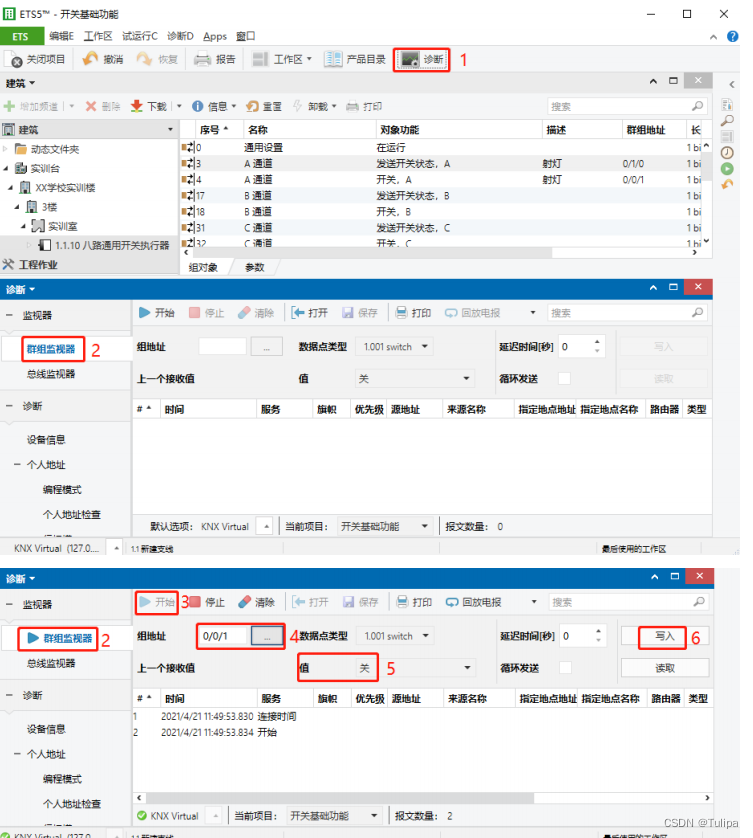

点击快捷键上面 “诊断”，选择群组监视器→开始→选择组地址→开/关→写入。

测试设备功能，查看是否满足功能的需求
