PLC之间WIFI无线通信-不用编程实现多品牌PLC无线通讯

        IGT-SER系列智能网关模块支持西门子、三菱、欧姆龙、AB、施耐德等各种品牌的PLC之间通讯,同时也支持PLC与Modbus协议的工业机器人、智能仪表等设备通讯。网关有多个网口、串口,以及WIFI无线通讯。无需编程开发,只须配置数据的起始地址和数量即可,支持热插拔,断电断网后自恢复运行(相关软件与手册)。

        本文是PLC设备之间基于IGT-DSER系列智能网关实现WIFI无线通讯的案例。采用西门子S7-1500系列的PLC作为主站,与其它品牌的PLC之间进行网络通讯。案例包括智能网关AP方式、现场WIFI信号两种方式。

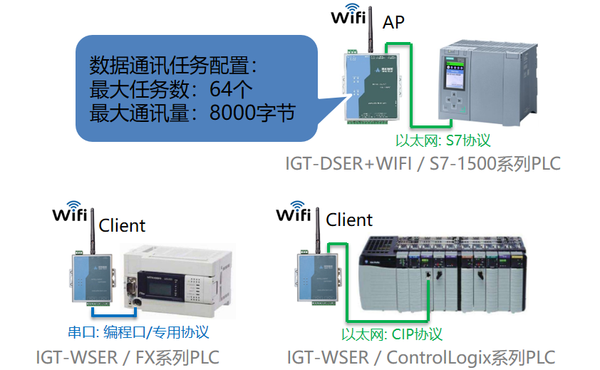

        将网络中的其中一台埃和智能网关设置为WIFI热点,即AP(Access Point)模式,其它PLC设备为WIFI客户端(Client)。不具备WIFI功能的PLC设备可以通过有线联网,或者增加埃和智能网关IGT-WSER实现WIFI通讯,以下是网络结构图:

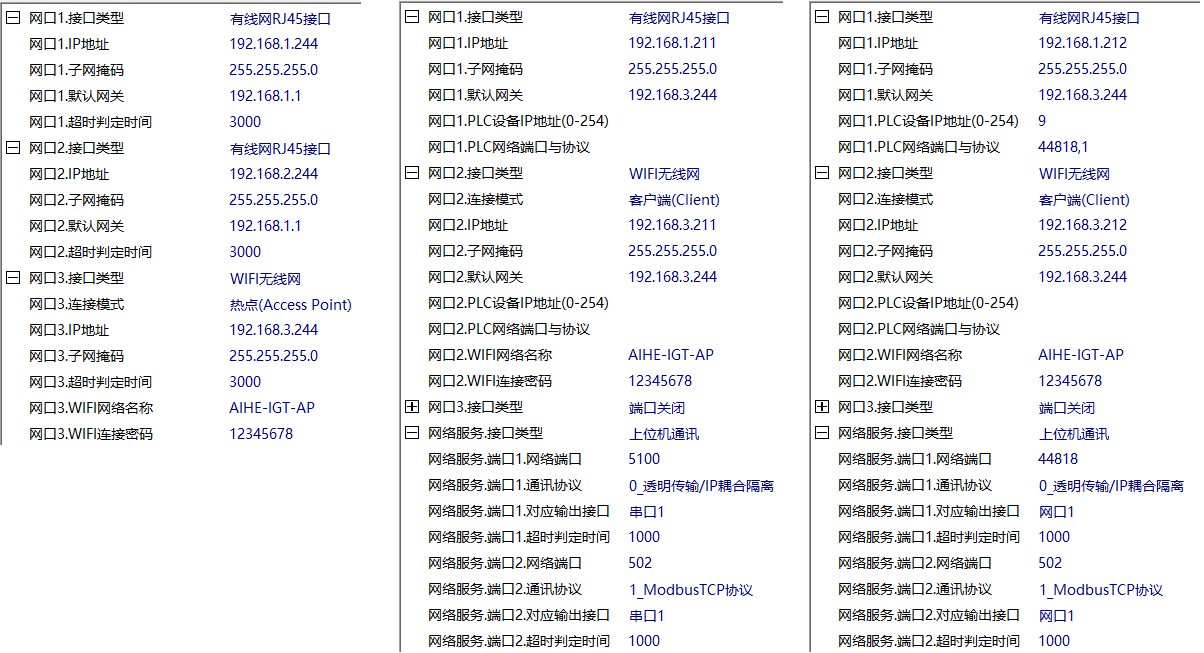

        网络中作为AP的智能网关型号是IGT-DSER+WIFI,对接西门子PLC,两个WIFI客户端的智能网关型号是IGT-WSER,分别对接三菱PLC和罗克韦尔(AB)的PLC。通过埃和智能网关的参数设置软件'功能'->'网络参数配置表'进入网络参数设置页面,根据上图中网络结构所设置的参数设置如下图,最左边是AP端的:

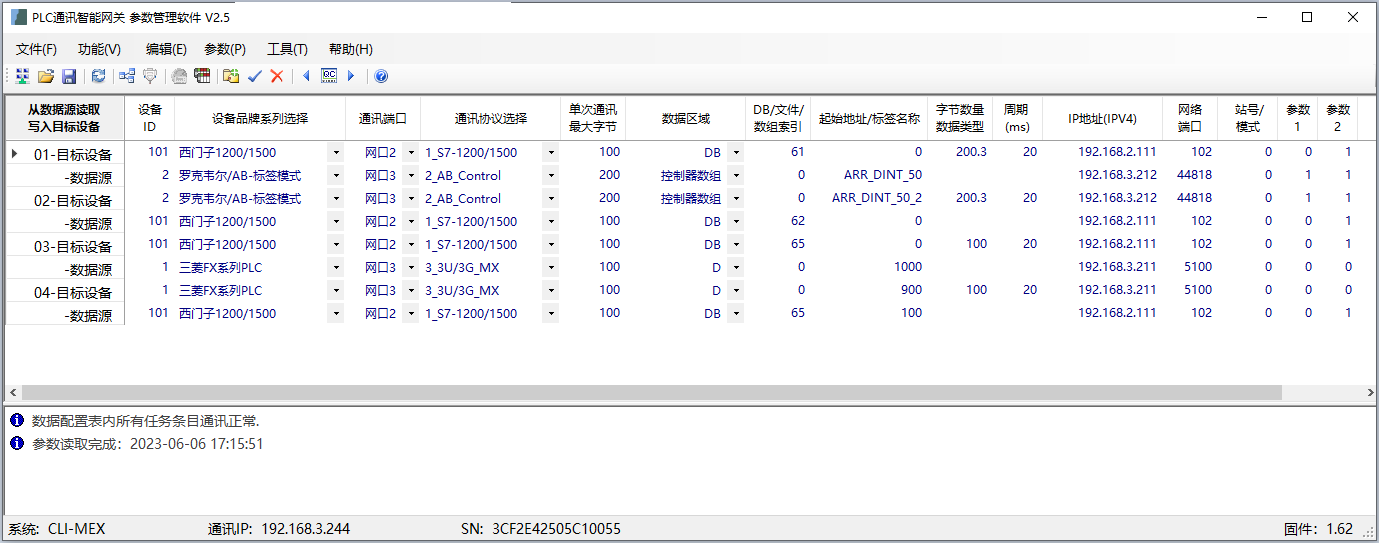

        PLC之间通讯的数据通讯表只用在AP端配置,可以配置64个通讯任务,总数据量可达8000字节,本案例的参数设置如下图:


        根据PLC通讯地址,寄存器数量等配置好相关参数后下载重启('参数'->'参数写入到网关')、('工具'->'重启网关');大约5秒左右重启完成,再通过网关的参数配置软件读取网关参数('参数'->'从网关读取参数')后,看软件上显示的状态消息,根据状态消息调试,上图中显示的是通讯正常。

        智能网关支持几乎所有品牌的PLC设备,以下是常用的PLC类型:(相关案例)
        ◆ FX:  三菱FX系列PLC
        ◆ QLR:  三菱Q/L/R系列PLC(支持标签方式通讯)
        ◆ OM:  欧姆龙全系列PLC(支持标签方式通讯)
        ◆ S72S:  西门子S7-200/Smart系列PLC
        ◆ S734:  西门子S7-300/400系列PLC
        ◆ S71K:  西门子S7-1200/1500系列PLC
        ◆ MBS:  施耐德等Modbus兼容PLC、智能仪表
        ◆ DVP:  台达、信捷PLC
        ◆ NAIS:  松下全系列PLC
        ◆ KVS:  基恩士全系列PLC
        ◆ FTK:  永宏/丰炜PLC
        ◆ FNC:  发那科数控/机器人的PMC系统
        ◆ TPC:  丰田工机PC2/PC3系列
        ◆ ABM:  AB MicroLogix系列PLC
        ◆ ABC:  AB Compact/Control系列PLC
        ◆ INO:  汇川全系列PLC
        ◆ GE:  GE PAC/PLC系统
        ◆ OPCUA:  OPC UA、OPC DA协议的客户端
