基于单片机的盆栽自动浇花系统-毕设课设protues仿真全套资料

STC89C52单片机土壤湿度自动控制系统设计

最新推荐文章于 2024-09-30 19:58:51 发布

原创最新推荐文章于 2024-09-30 19:58:51 发布 · 1.7k 阅读

30 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式

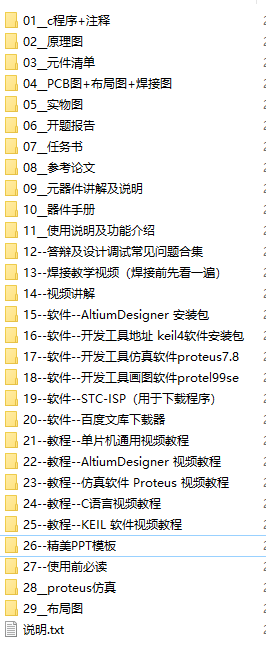

百度网盘下载地址(996)：点击下载

功能介绍:

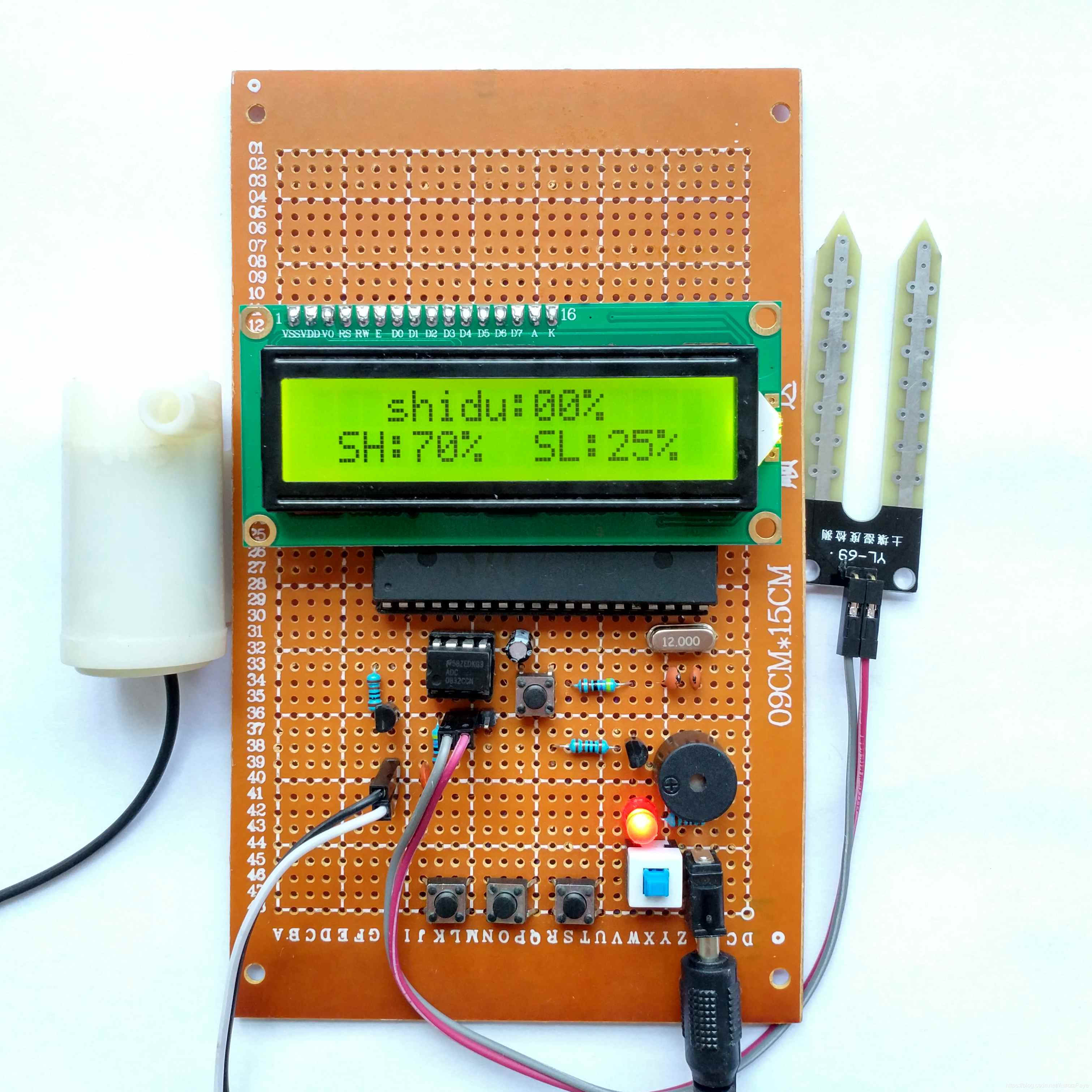

单片机土壤湿度检测自动浇花系统系统采用STC89C52单片机+ADC0832+LCD1602液晶+土壤湿度传感器+防水温度传感器+抽水电机+ 按键+蜂鸣器设计而成。
液晶第一行显示实际的湿度
液晶第二行显示湿度上限值湿度下限值
按键说明：
从左边第一个起，减键、加键、设置键。
1.单片机型号：STC89C52/51、AT89C52/51、AT89S52/51 可任选。
2.产品自带单片机上电复位电路、手动复位电路（复位按键）、晶振电路（给单片机提供时钟周期）。
3.采集LCD1602液晶显示土壤湿度和温度,报警参数也可以同时显示出来，直观明了。
4.可以设置湿度和温度的上下限报警范围，并具有掉电保存功能，保存在STC单片机内部，上电无需重新设置。
5.当湿度低于下限值时，打开水泵进行抽水自动灌溉同时声光报警，当湿度高于上限值时，自动关闭水泵停止灌溉。
6.当温度高于上限值时，打开水泵进行抽水自动灌溉同时声光报警，当温度低于下限值时，自动关闭水泵停止灌溉。
7.具有手动模式，按减键手动打开抽水电机，可以按加键手动关闭抽水电机。

#include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535

#include <intrins.h>

sbit SCL=P1^4;		//SCL定义为P1口的第3位脚，连接ADC0832SCL脚
sbit DO=P1^5;		//DO定义为P1口的第4位脚，连接ADC0832DO脚
sbit CS=P1^3;		//CS定义为P1口的第4位脚，连接ADC0832CS脚

sbit beep = P3^3;   //蜂鸣器IO口定义
uint temperature,s_temp ;  //温度的变量
uchar shidu;     //湿度等级
uchar s_high = 70,s_low = 25;	//湿度报警参数

sbit dianji = P1^6;     //电机IO定义

bit flag_300ms ;
uchar key_can;		 //按键值的变量
uchar menu_1;        //菜单设计的变量

//这三个引脚参考资料
sbit rs=P1^0;	 //1602数据/命令选择引脚 H:数据      	L:命令
sbit rw=P1^1;	 //1602读写引脚	         H:数据寄存器  	L:指令寄存器
sbit e =P1^2;	 //1602使能引脚          下降沿触发
uchar code table_num[]="0123456789abcdefg";

/********************************************************************
* 名称 : delay_uint()
* 功能 : 小延时。
* 输入 : 无
* 输出 : 无
***********************************************************************/
