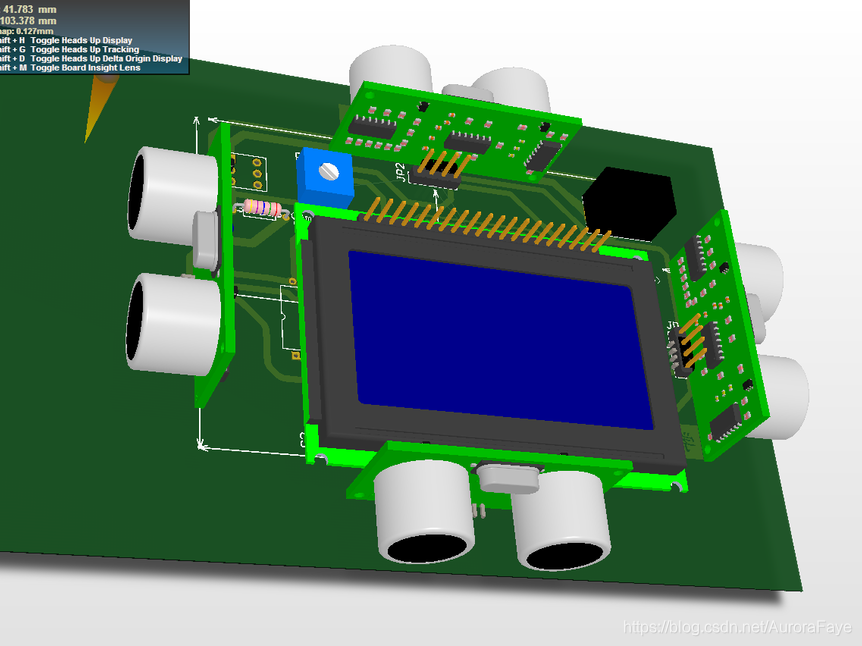

用了四路超声波，可以同时测量四个方向的距离，可以用在避障上或者其他地方，这里是我帮他们写的一个用在房屋面积测量上，并且显示在12864上当测试距离超了的时候他会显示“超”，附上电路图，容易看，不局限4路还可以更多。

	#include   <reg52.h>
	#include   <intrins.h>
	#define uint unsigned int
    #define uchar unsigned char
    //引脚定义
    sbit     Trig1    =  P2 ^ 1;   //
    sbit     Ecno1    =  P2 ^ 0;   //
	sbit     Trig2    =  P3 ^ 2;	//
    sbit     Ecno2    =  P3 ^ 3;	//
	sbit     Trig3    =  P1 ^ 2;   //
    sbit     Ecno3    =  P1 ^ 3;   //
	sbit     Trig4    =  P3 ^ 0;	//
    sbit     Ecno4    =  P3 ^ 1;	//
#define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};
#define LCD_data  P0             //数据口
sbit LCD_RS  =  P3^5;            //寄存器选择输入
sbit LCD_RW  =  P3^6;            //液晶读/写控制
sbit LCD_EN  =  P3^4;            //液晶使能控制
sbit LCD_PSB =  P3^1;            //串/并方式控制
sbit wela    =  P2^6;
sbit dula    =  P2^7;

    //　函数声明
void
