音视频基础知识：RGB 与 YUV 的采样与存储

今天，我们将继续深入学习 RGB、YUV 的相关内容，进一步了解它们的常见采样格式和存储格式。

色彩的采样格式和存储格式影响我们处理图像的方式，只有使用正确的方式，才能呈现正确的图像效果。

RGB 的采样和存储

---

我们已经知道，图像由像素组成，而像素通过记录色彩空间各分量呈现各种各样的色彩。对于 RGB 色彩空间，其三个分量 R（红）、G（绿）、B（蓝），它们之间具有相关性，对于色彩的表示来说缺一不可。

所以，RGB 的每个像素都会完整采样三个分量，采样比例为 1:1:1（指每个分量的采样数，而非每个分量的数值）。也正是因为这种采样要求，RGB 颜色空间在采集上不好进行数据压缩，不太适用于视频图像的编码、传输。

RGB 三个分量采样后，在内存中是依次排列存储的。但是，它们的存储顺序不一定是字面描述的 R、G、B。不同的应用场景，因处理逻辑差异可能会使用不同的规则。比如，MATLAB 使用的存储顺序为 R、G、B，而 OpenCV 则使用 B、G、R，如下图所示：

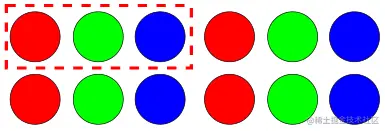

R、G、B 顺序

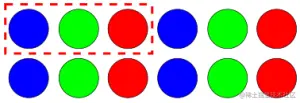

B、G、R 顺序

我们把 RGB 字面描述的分量顺序，称为字面序，将其实际存储的分量顺序，称为字节序。确定好色彩空间存储的字节序，是正确处理图像的前提，如果随意对各分量进行读取，可能会导致处理后的颜色出现异常。下图，即为使用 RGB 顺序读取字节序为 BGR 的图片的效果，此时，由于将 B、R 分量混淆了，得到了错误的图片颜色。

左一：原图，存储格式为 BGR；左二：使用 RGB 格式进行读取

另外，大家还也会接触到 BGRA 这样的存储格式（比如在 iOS、MAC 上处理摄像头数据），其中的 A ，表示在 RGB 三个通道基础上，增加了一个透明度通道 Alpha，用于调整色彩的透明度，实现更丰富的色彩效果。对于增加了透明度的RGB，同样需要留意其实际的存储顺序，常见的有 BGRA、RGBA、ABGR 和 ARGB 等等。

总之，RGB 的采样格式、存储格式相对比较简单，我们也不做过多的展开。正如上篇文章所述，在视频处理领域，YUV 色彩空间才是主角，它的采样格式、存储格式相对于 RGB 也更加复杂 。

YUV的采样和存储

---

1、YUV 的采样格式

---

大家已经知道，区别于 RGB 色彩空间，YUV 色彩空间的三个分量并非都参与颜色的表示，即便仅存在亮度分量 Y，也能呈现黑白灰的图像轮廓。而人眼对于色度分量 U、V 不是特别敏感，减少一些也不会太影响观感。这种特性体现到采样上，意味着允许我们少采集 U、V 分量、甚至于不采集 U、V 分量（黑白图像），从而在采集上实现可观的数据压缩。按 U、V 分量的采集方式不同，主流的 YUV 采样格式有：YUV 4:4:4，YUV 4:2:2 和 YUV 4:2:0 几种。

看到 “ YUV A:B:C ” 这种标识格式，大家是否很容易将其理解为 “ Y:U:V = A:B:C ”？这种理解是符合直觉的，但并不正确。实际上， "A:B:C" 格式并不是将 YUV 拆分为 3 个分量、然后按 A:B:C 的比例采集，而是基于一个 “宽度为 A 个像素、高度为 2 个像素” 的采样区域，将 UV 分量作为一个整体进行采样，然后描述 UV 分量组相对于 Y 分量的采样率。

宽 A 个像素、高 2 个像素的区域

上面的解释可能比较笼统，要理解 YUV A:B:C 的采样逻辑，我们可以将其先进行拆解，整理为清晰可参考的
