亚纳米级检测！潜望式棱镜的“检测密码”，决定手机远景清晰度

手机潜望式棱镜——小身材、大作用

远处的雪山，演唱会舞台上的歌手，明明隔着几百米甚至上千米，手机却能把远景拍得清清楚楚......轻薄的手机里，到底藏着什么奥秘，能把远景拉得这么近、拍得这么清？

答案就在镜头模组里一个比指甲盖还小的零件里 ——潜望式棱镜。它像个 “光路折叠大师”，既能让手机保持轻薄，又能让远景成像突破“天花板”。

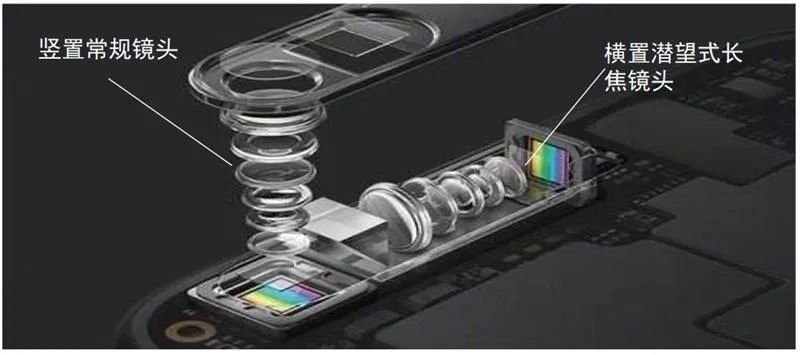

潜望式模组内部结构

目前市场上，潜望式镜头已经从高端旗舰机下放到千元机，大家对 “远景清晰度”的要求也越来越高了。而拍摄清晰远景照片依靠的——潜望镜头，其中最核心零件就是潜望式棱镜。

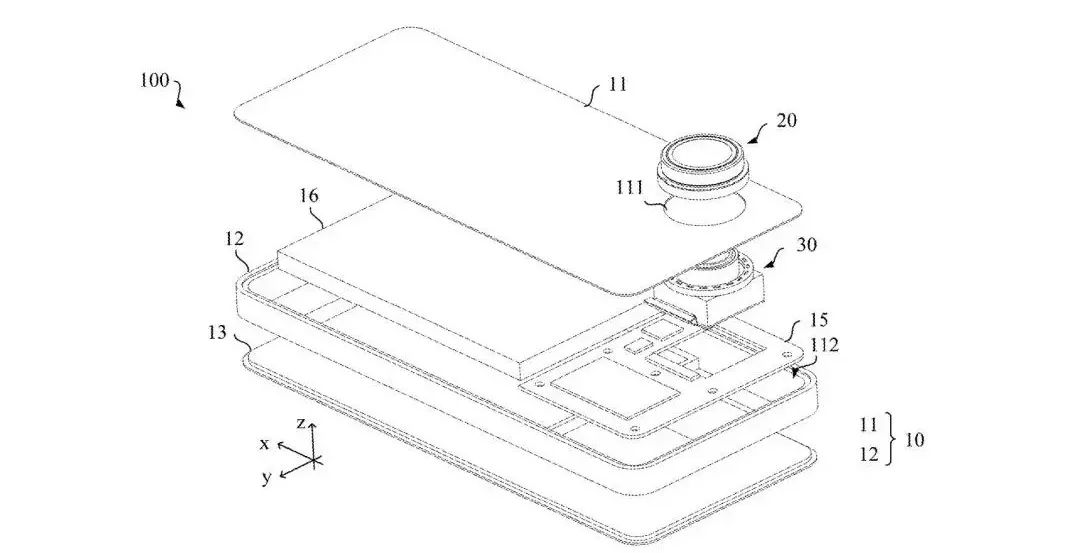

华为最新专利——升降式潜望镜头

给棱镜引导光线加Buff——保障潜望镜头成像质量

想要提升潜望镜头的性能，光提升棱镜的制造精度还不够，还得给它侧壁表面印刷油墨。这层油墨给棱镜加了三个“Buff”：

• 抑制杂散光：潜望模组光路转折易产生杂散光，在反射元件光学面，采用油墨印刷等工艺制作阻光结构，抑制杂散光，提升成像品质。
• 提升元件间粘结效果：在潜望模组中的反射棱镜侧壁表面印刷油墨，油墨可增强与玻璃纤维表面的胶接强度，消光填料能增大粗糙度以提高粘结强度。
• 保护棱镜：部分油墨还能起到一定的防刮、防潮作用，保护棱镜，延长其使用寿命。

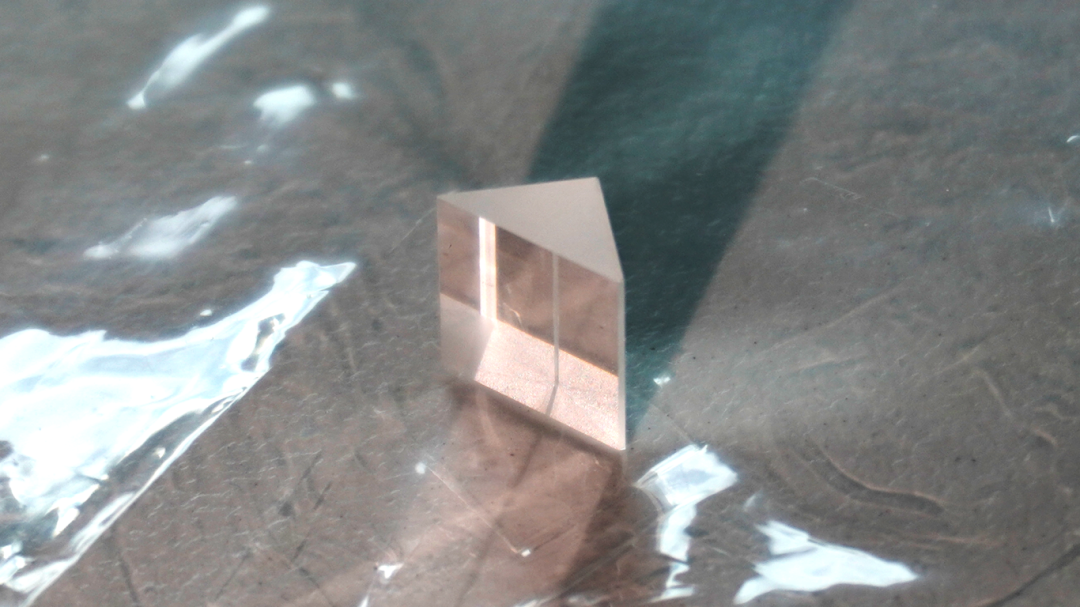

未印刷油墨的棱镜

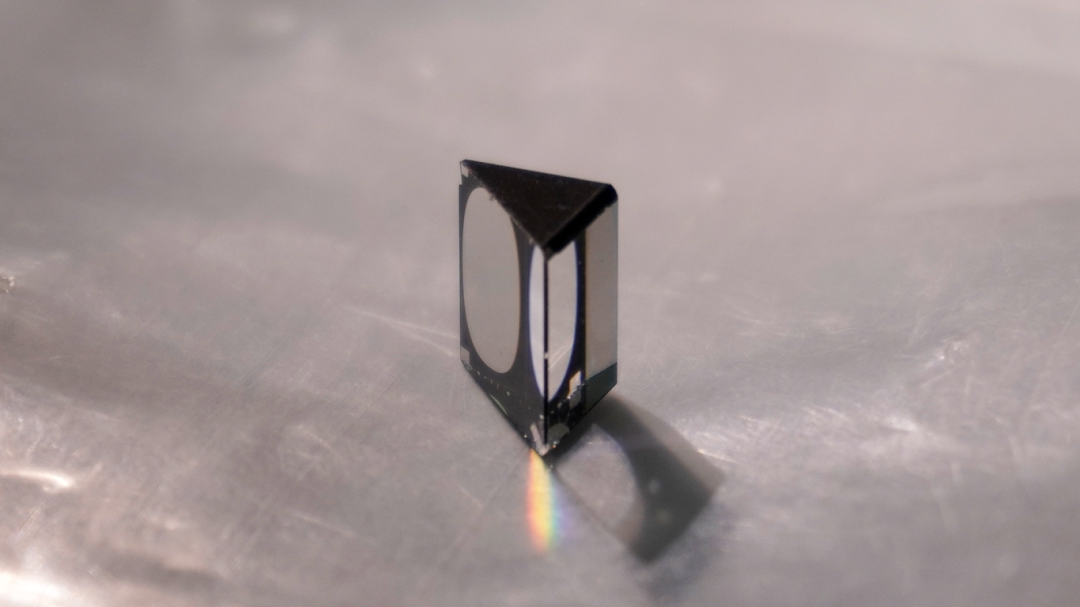

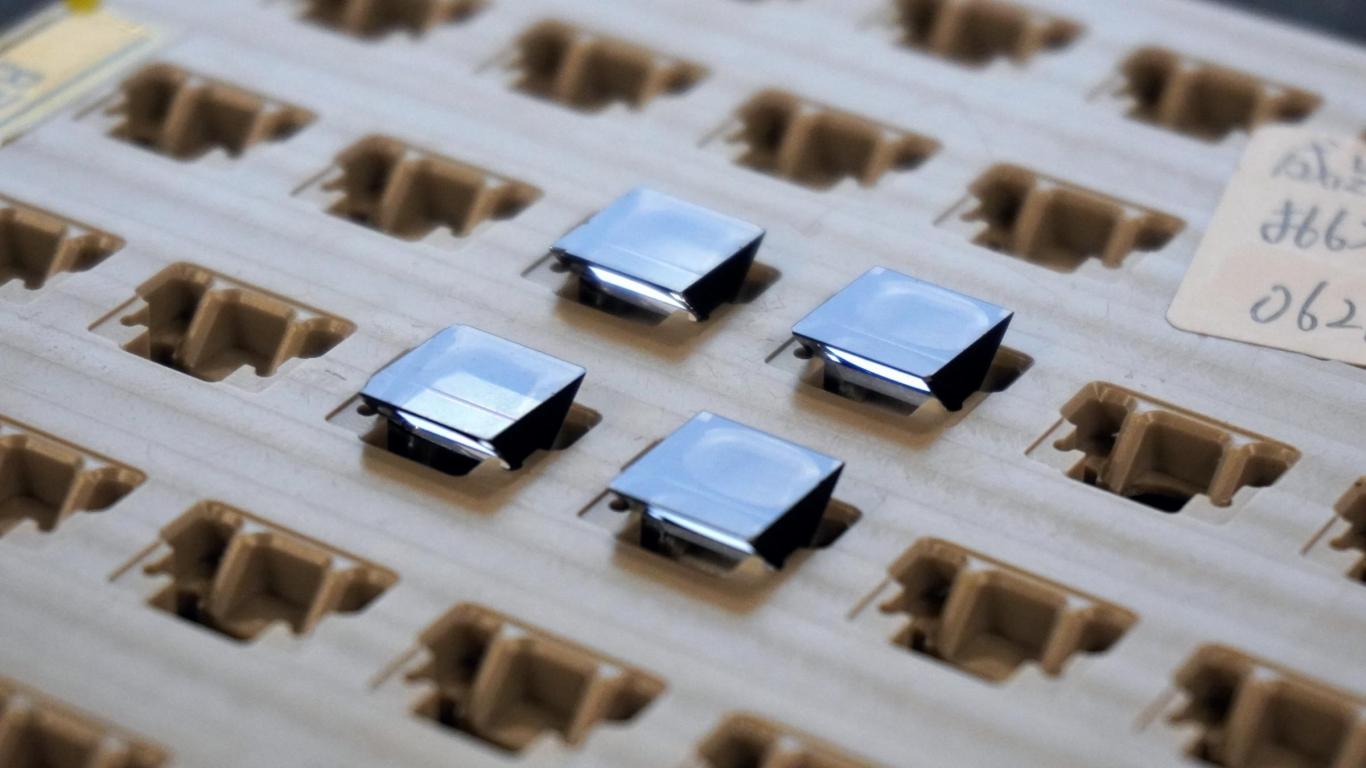

印刷油墨后的棱镜

白光干涉仪——给棱镜做亚纳米精度“体检”

为确保棱镜的光学性能和可靠性，需要对棱镜印刷油墨前后的表面三维形貌进行测量。

不同生产线所需把控的参数有所不同，近期优可测技术工程师收到某客户需求：

• 测量棱镜的PV、最高点+最低点、面粗糙度，方便评估表面整体形貌与加工缺陷，改进工艺，质量追溯。
• 测量油墨印刷后的厚度以及均一性，把控光在棱镜表面的吸收与散射特性，并且防止棱镜表面微变形。

针对这个需求，我们采用优可测白光干涉仪AM-8000系列，为客户搭建了解决方案：

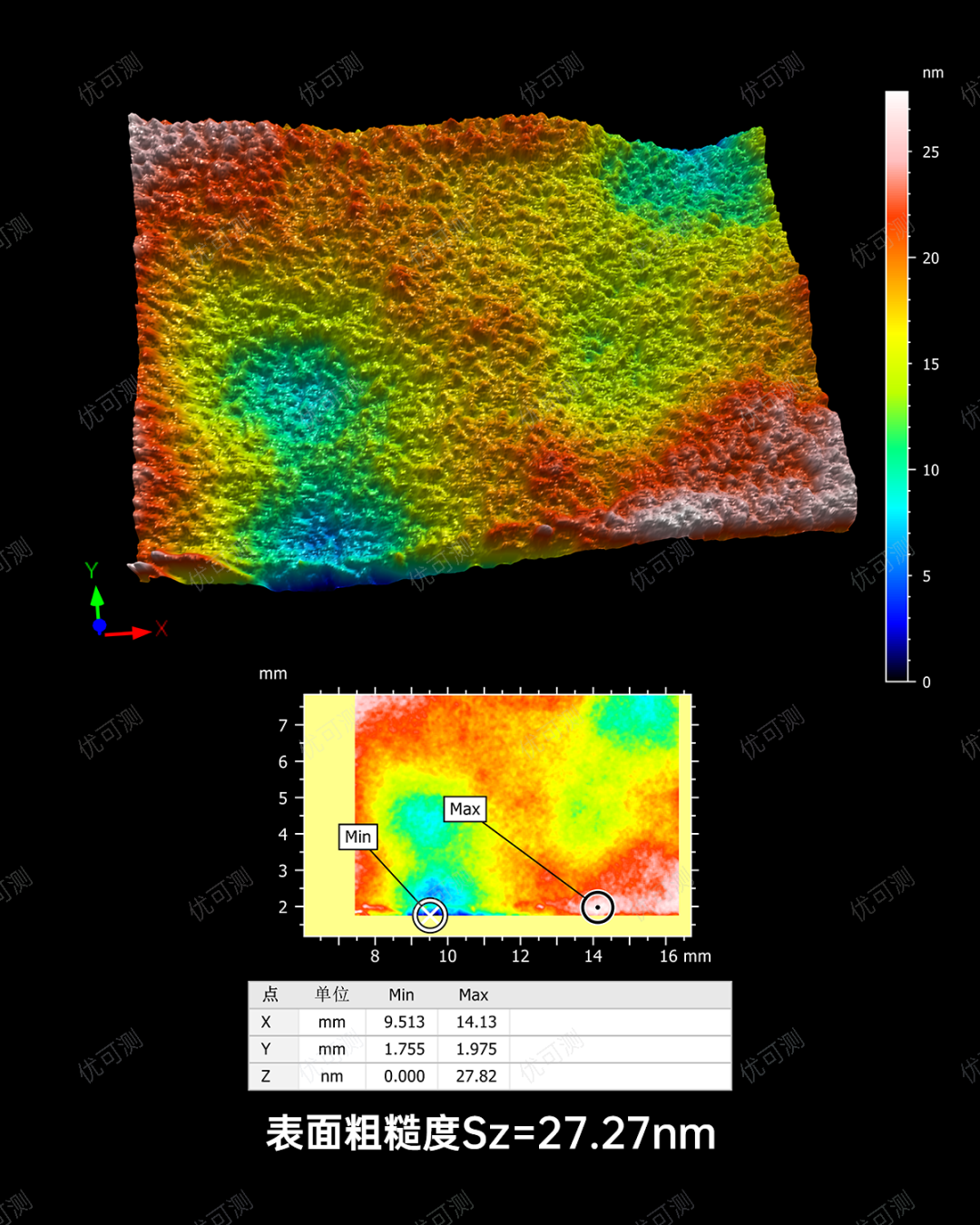

印刷油墨前棱镜的PV、面粗糙度测量

白光干涉仪AM-8000系列拍摄

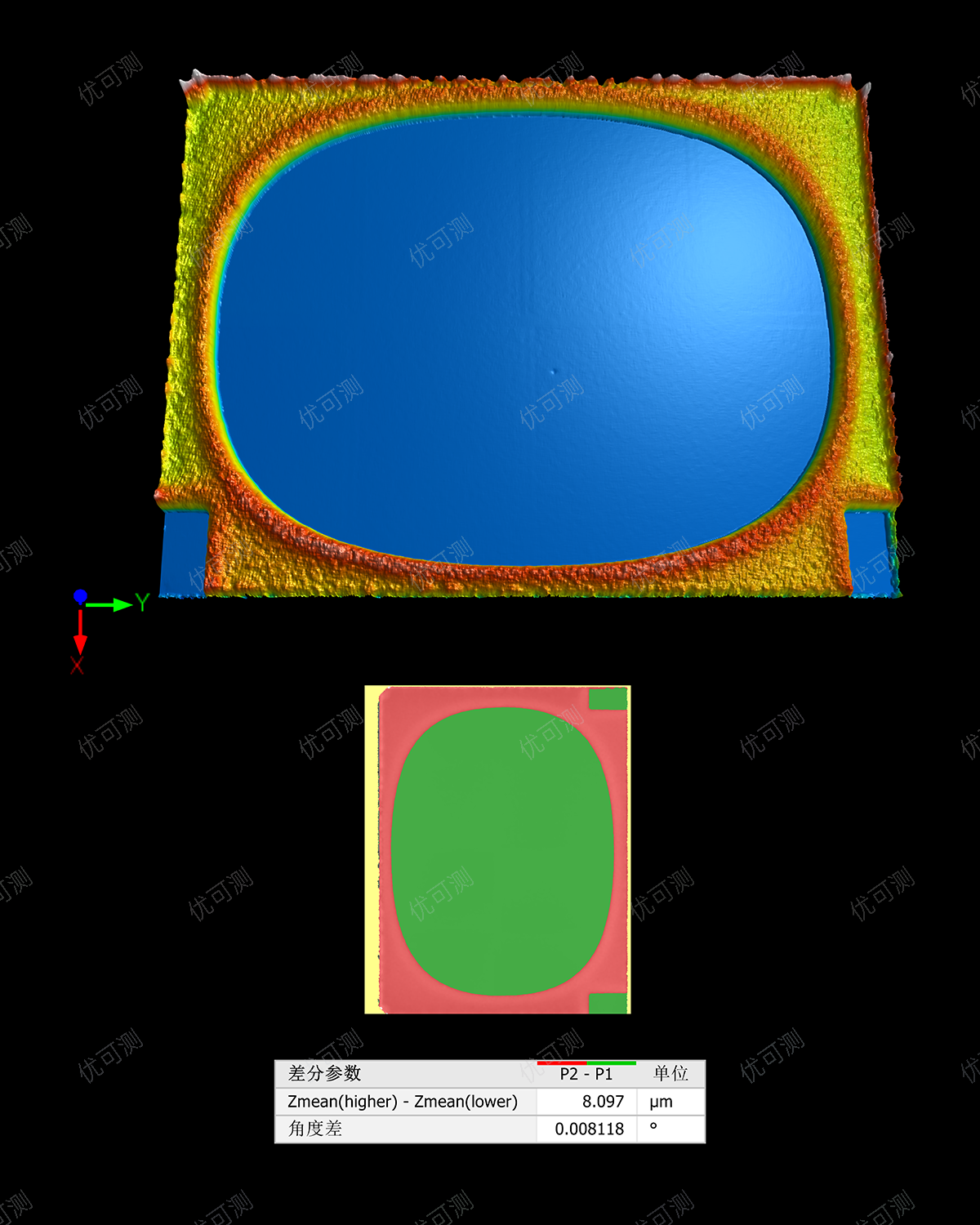

印刷油墨的厚度测量

白光干涉仪AM-8000系列拍摄

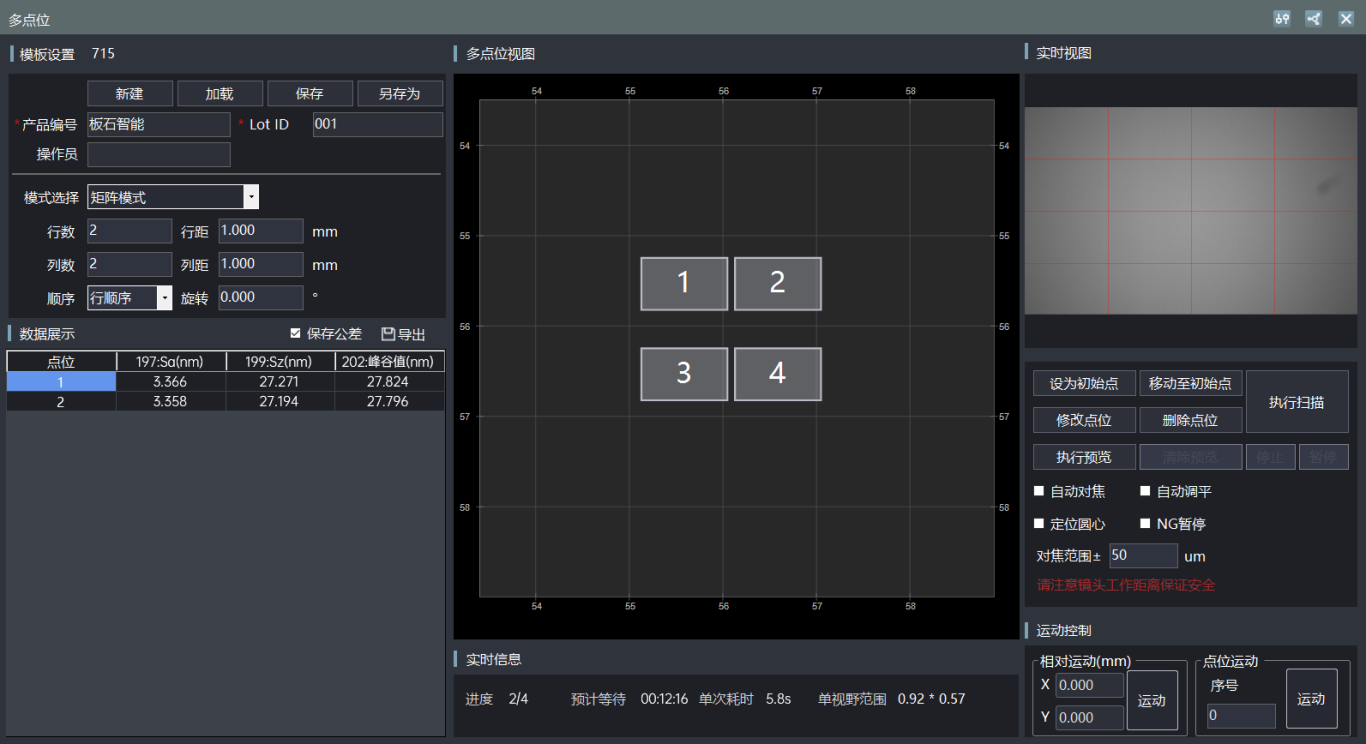

AM-8000系列拥有亚纳米级的测量精度的同时，支持一键对焦+一键调平功能，具备丰富拼接功能，可以大视野、大场景、长距离测量。另外，还可实现批量测量，支持多点位编程，自由测量。

方案完成部署后，测量效率显著，成功帮助客户及时改进工艺，提高产品良率。
