STM32-SPI

STM32- SPI

1. SPI概述

1.1 SPI概念

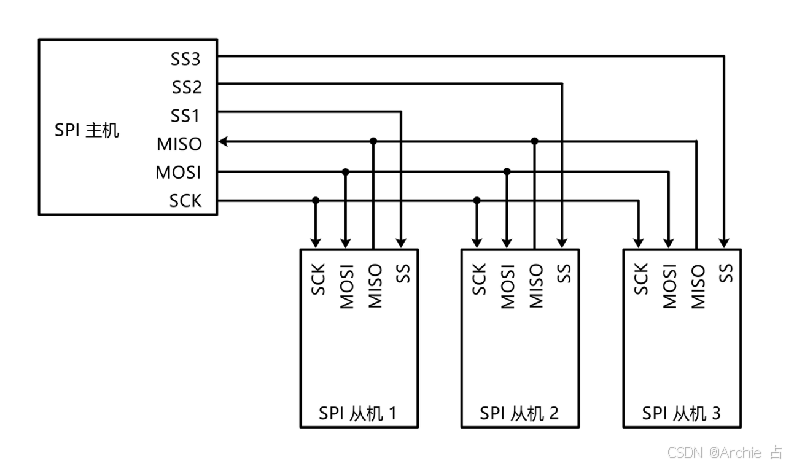

SPI（Serial Peripheral Interface，串行外围设备接口），是一种高速的、全双工、同步的通信总线，有四根通信线：

SCK（Serial Clock）：时钟信号，由主设备产生

MOSI（Master Output/ Slave Input）：主机数据输出，从机输入

MISO（Master Input Slave Output）：主机数据输入，从机输出

SS（Slave Select）：从机片选信号，由主机产生

特点：① 总线上允许连接多个能作主机的设备，但在任一时刻只允许有一个设备作为主机。② 总线的时钟线 SCK 由主机控制。

1.2 SPI工作原理

• 字节交换：主机的串行移位寄存器通过 MOSI 信号线将字节传送给从机，从机也将自己的串行移位寄存器中的内容通过 MISO 信号线返回给主机，(高位先行)。
• 数据采集（移入数据）：在SCK下降沿或上升沿（看具体配置）时，主机移出的高位通过MOSI信号线传到从机的地位，从机的低位通过MISO信号线传到主机地位。每个时钟周期传输一位。
• 波特率发送器：产出时钟信号，由主机产生。

1.3 SPI时序

• 起始条件：SS从高电平切换到低电平
• 终止条件：SS从低电平切换到高电平
• 从机在被选中的状态中，SS 要始终保持为低电平

1.4 工作模式

• CPOL/CKP（Clock Polarity，时钟极性）：时钟信号在空闲状态下的电平。当CPOL=1，时钟信号为高电平；当CPOL = 0，时钟空闲状态为低电平 。
• CPHA/ CKE（Clock Phase，时钟相位）：数据的采样时刻。当CPHA = 0 时，在时钟信号的第一个边沿进行数据采样；当CPHA =1 时，在时钟信号的第二个边沿进行数据采样。

工作模式	CPOL	SPHA	SCK空闲电平	采样边沿	采样时刻
0（00）	0	0	低	上升沿	第一个边沿
1（01）	0	1	低	下降沿	第二个边沿
2（10）	1	0	高	下降沿	第一个边沿
3（11）	1	1	高	上升沿	第二个边沿

工作模式0：空闲状态的时钟信号为低电平，且在第一个边沿时刻进行数据移入，所以只能是上升沿移入数据（从空闲低电平转为高电平），在第二个边沿移出数据。

工作模式1：空闲状态的时钟信号为低电平，且在第二个边沿时刻进行数据移入，所以只能是下降沿移入数据（第二个边沿只能是下降了），第一个边沿移出数据。

工作模式2：空闲状态的时钟信号为高电平，且在第一个边沿时刻进行数据移入，所以只能是下降沿移入数据（从空闲高电平转为低电平），第二个边沿移出数据。

工作模式3：空闲状态的时钟信号为高电平，且在第二个边沿时刻进行数据移入，所以只能是上升沿移入数据（第二个边沿只能是上升了），第一个边沿移出数据。

2 代码配置

软件SPI代码设置

// 看引脚定义图
void MySPI_W_SS(uint8_t Value)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_4,(BitAction)Value);
}
void MySPI_W_SCK(uint8_t Value)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_5,(BitAction)Value);
}
void MySPI_W_MOSI(uint8_t Value)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_7,(BitAction)Value);
}
uint8_t MySPI_R_MISO_Byte(void)
{
	return GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_6);
}
void MySPI_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);


	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//主机输出引脚位推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//主机输入引脚为上拉输入
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	MySPI_W_SS(1);
	MySPI_W_SCK(0);

}
void MySPI_Start(void)
{
	MySPI_W_SS(0);
}
void MySPI_Stop(void)
{
	MySPI_W_SS(1);
}
uint8_t MySPI_SwapData(uint8_t ReturnData)//模式0，有点类似与I2C的接受字节取高位
{
	uint8_t i,ReceiveData = 0x00;
	for(i=0;i<8;i++)
	{
		MySPI_W_MOSI(ReturnData & (0x80 >> i));//取特定位
		MySPI_W_SCK(1);
		if(MySPI_R_MISO_Byte() == 1){ReceiveData |= (0x80 >> i);}//高位先行
		MySPI_W_SCK(0);
	}
	return ReceiveData;
}

硬件SPI初始化


void MySPI_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef SPI_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//主机输出引脚位推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;//主机输入引脚为上拉输入
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;//复用推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	SPI_InitStructure.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_128;
	SPI_InitStructure.SPI_CPHA=SPI_CPHA_1Edge;//第一个边沿开始采样，CPHA=0
	SPI_InitStructure.SPI_CPOL=SPI_CPOL_Low;//设置SCK空闲低电平
	SPI_InitStructure.SPI_CRCPolynomial=7;
	SPI_InitStructure.SPI_DataSize=SPI_DataSize_8b;//8为数据帧
	SPI_InitStructure.SPI_Direction=SPI_Direction_2Lines_FullDuplex;//双线全双工
	SPI_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_Mode=SPI_Mode_Master;//设置设备为主机
	SPI_InitStructure.SPI_NSS=SPI_NSS_Soft;
	SPI_Init(SPI1,&SPI_InitStructure);

	SPI_Cmd(SPI1,ENABLE);

	MySPI_W_SS(1);//默认设置SCK为高电平，不选择为从机

}

uint8_t MySPI_SwapData(uint8_t ReturnData)//模式0
{
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) != SET);//TXE会在写入数据后自动清除
	SPI_I2S_SendData(SPI1,ReturnData);//数据转移到移位寄存器
	while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) != SET);//RXNE会在读取数据后自动清除
	return SPI_I2S_ReceiveData(SPI1);
}
