UML之类图与对象图

上一篇和大家分享了用例图，今天我们来分享静态模块中的另外两个类图+对象图

类图：描述系统静态结构，以及之间的关系，所有可能的情况（以类为基础）

    类是面向对象的重要组成成分，系统中以类为基础

        分类：实体类、控制类、边界类

        包括：属性和操作

        可见性：公有（+），私有（-），受保护（#）

    类与类之间的关系：

    关联：最常用，表示类之间有联系（实线箭头）



        双向关联：默认是双向。顾客和购买商品

        单向关联：顾客和地址

        自关联

        多重性关联：1...1、0...*、1...*、0...1、m...n（对象关系）

        聚合：（带菱形的直线）

            整体与部分的关系，可以独立存在

        组合：实心菱形直线

            特殊的聚合，部分不能脱离整体存在

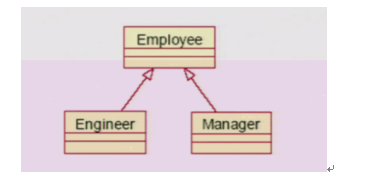

泛化：实线空心三角

    描述继承关系：学生和老师都继承了人的类

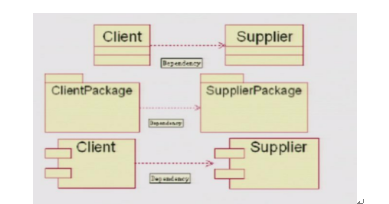

依赖：虚线箭头

描述一种使用关系，A通过B才能干成事情叫做A依赖B



实现：虚线空心三角

接口和类之间的关系，类的操作实现了接口中所声明的操作

构成：类、接口、协作



对象图：描述一个系统在具体上课的静态结构（类图的例子）

以上都是小编自己的理解，如有错误还望大神斧正~
