HCIA第三天----静态路由实验配置

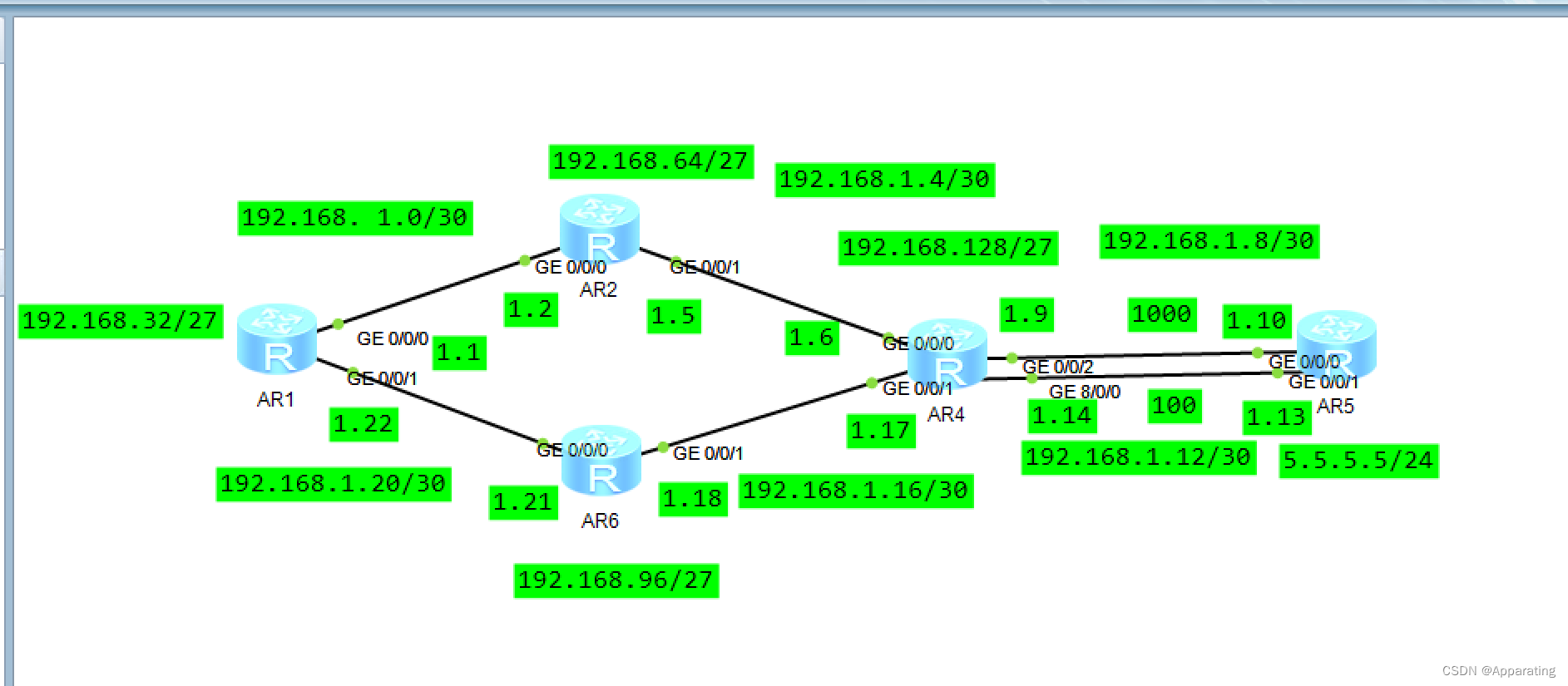

实验拓扑



 实验步骤

第一步 基于 192.168.1.0/24 网段进行子网划分

第一步，先划分5个网段

192.168.1.0/24 划分5个网段 借3位

骨干链路192.168.1.0/27

192.168.1.0/30

192.168.1.4/30

192.168.1.8/30

192.168.1.12/30

192.168.1.16/30

192.168.1.20/30

R1 环回192.168.1.32/27

192.168.1.32/28

192.168.1.48/28

R2 环回192.168.1.64/27

192.168.1.64/28

192.168.1.80/28

R3 环回192.168.1.96/27

192.168.1.96/28

1922.168.1.112/28

R4 环回192.168.1.128/27
192.168.1.128/28

192.168.1.144/28

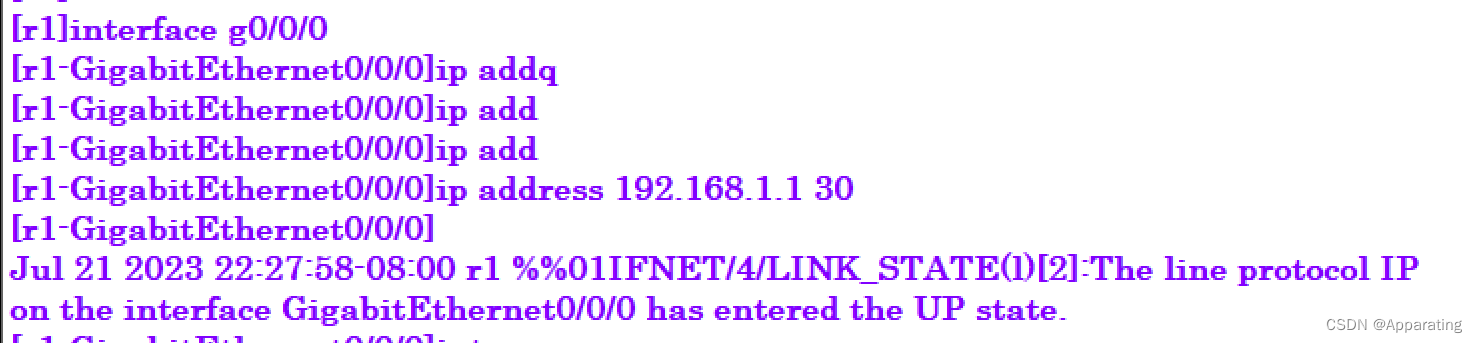

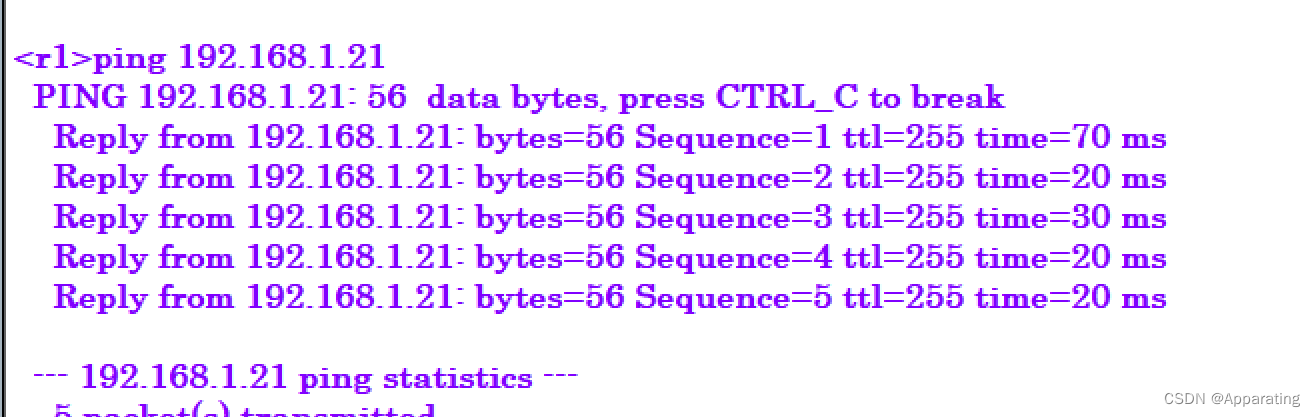

第二步 配置路由器的接口（其他路由器同r1)

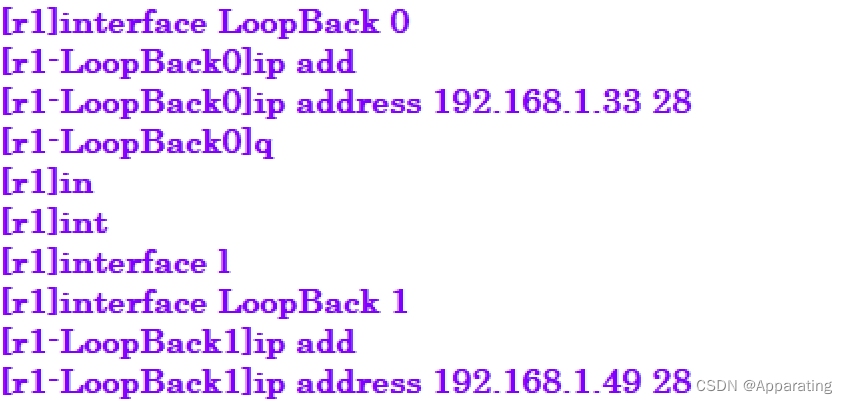

 第三步 配置路由器的环回接口（其他路由器同r1)

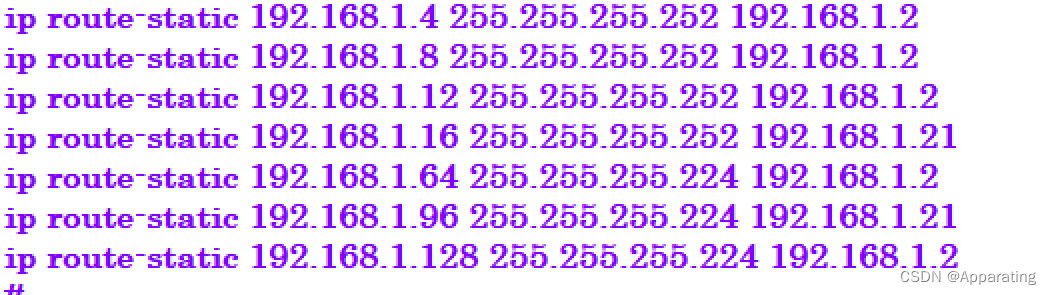

 第四步 分别给r1与r4配置静态路由 使其全网可达（其他路由器同r1)

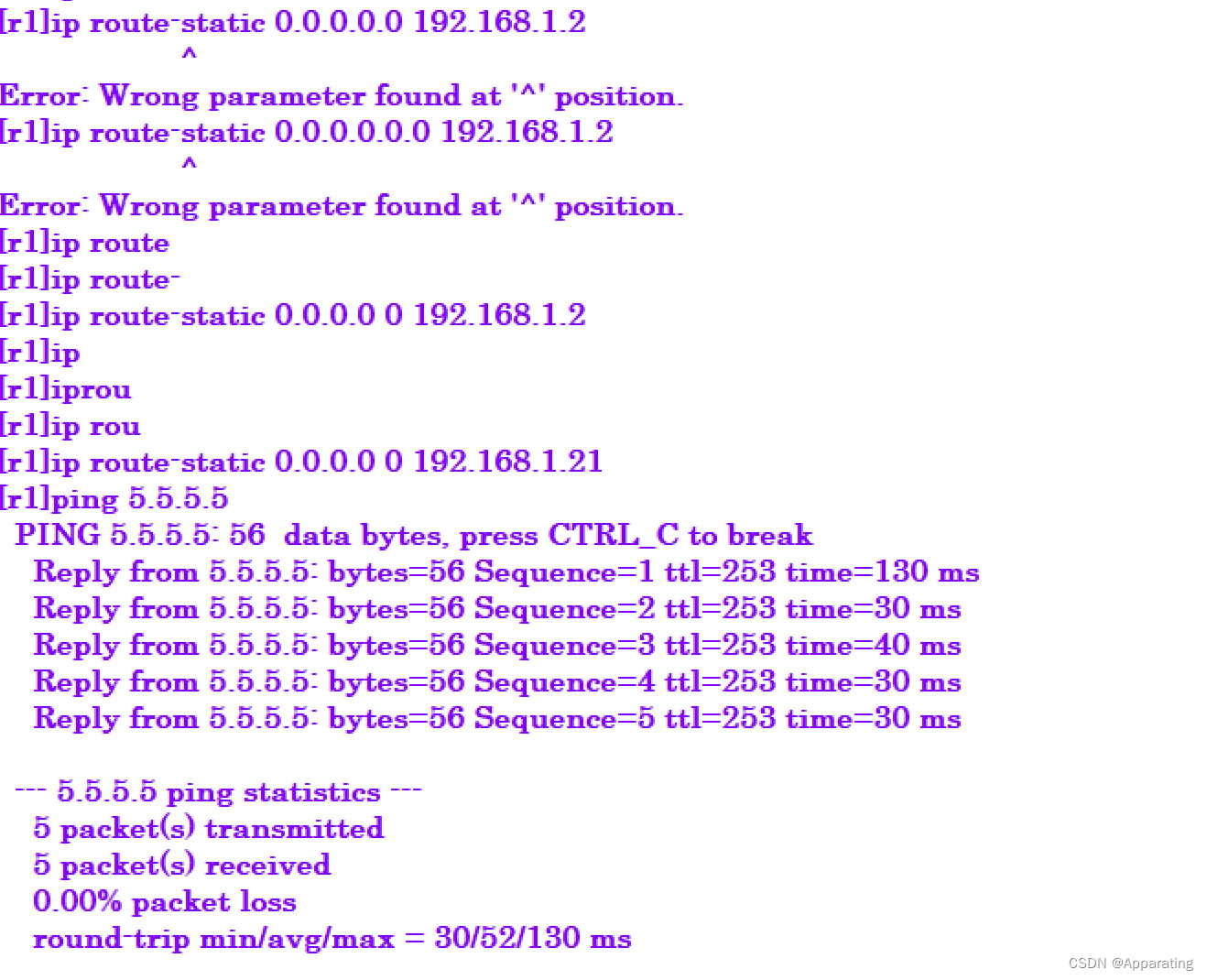

第五步 配置缺省路由

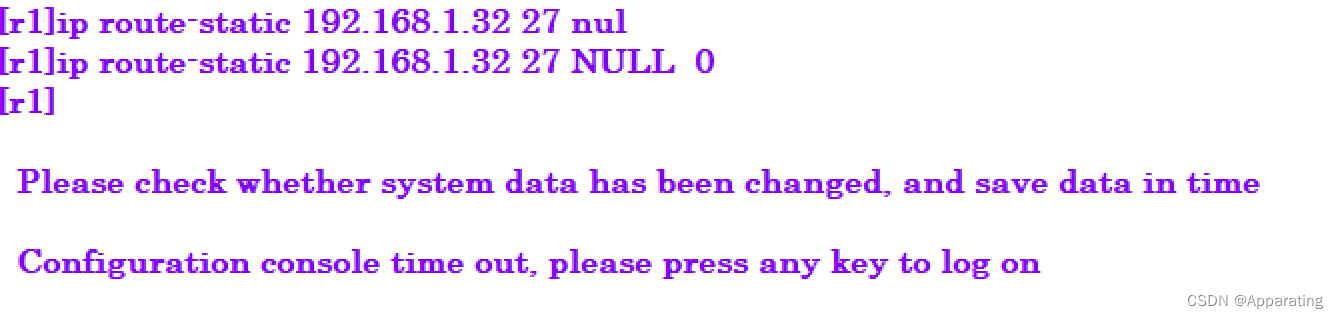

第六步 配置空接口避免出现路由黑洞（其他路由器同r1)

第七步  配置浮动静态路由
