                    步骤
打开 A20
加载 gdt
将 cr0 的 pe 位置 1

代码
修改 mbr.S ，将待读入的扇区数改为4mov cx,4			 ; 待读入的扇区数
 完整代码：;主引导程序
;------------------------------------------------------------
%include "boot.inc"
SECTION MBR vstart=0x7c00
   mov ax,cs
   mov ds,ax
   mov es,ax
   mov ss,ax
   mov fs,ax
   mov sp,0x7c00
   mov ax,0xb800
   mov gs,ax

; 清屏
;利用0x06号功能，上卷全部行，则可清屏。
; -----------------------------------------------------------
;INT 0x10   功能号:0x06	   功能描述:上卷窗口
;------------------------------------------------------
;输入：
;AH 功能号= 0x06
;AL = 上卷的行数(如果为0,表示全部)
;BH = 上卷行属性
;(CL,CH) = 窗口左上角的(X,Y)位置
;(DL,DH) = 窗口右下角的(X,Y)位置
;无返回值：
   mov     ax, 0600h
   mov     bx, 0700h
   mov     cx, 0                   ; 左上角: (0, 0)
   mov     dx, 184fh		   ; 右下角: (80,25),
				   ; 因为VGA文本模式中，一行只能容纳80个字符,共25行。
				   ; 下标从0开始，所以0x18=24,0x4f=79
   int     10h                     ; int 10h

   ; 输出字符串:MBR
   mov byte [gs:0x00],'1'
   mov byte [gs:0x01],0xA4

   mov byte [gs:0x02],' '
   mov byte [gs:0x03],0xA4

   mov byte [gs:0x04],'M'
   mov byte [gs:0x05],0xA4	   ;A表示绿色背景闪烁，4表示前景色为红色

   mov byte [gs:0x06],'B'
   mov byte [gs:0x07],0xA4

   mov byte [gs:0x08],'R'
   mov byte [gs:0x09],0xA4

   mov eax,LOADER_START_SECTOR	 ; 起始扇区lba地址
   mov bx,LOADER_BASE_ADDR       ; 写入的地址
   mov cx,4			 ; 待读入的扇区数
   call rd_disk_m_16		 ; 以下读取程序的起始部分（一个扇区）

   jmp LOADER_BASE_ADDR

;-------------------------------------------------------------------------------
;功能:读取硬盘n个扇区
rd_disk_m_16:
;-------------------------------------------------------------------------------
				       ; eax=LBA扇区号
				       ; ebx=将数据写入的内存地址
				       ; ecx=读入的扇区数
      mov esi,eax	  ;备份eax
      mov di,cx		  ;备份cx
;读写硬盘:
;第1步：设置要读取的扇区数
      mov dx,0x1f2
      mov al,cl
      out dx,al            ;读取的扇区数

      mov eax,esi	   ;恢复ax

;第2步：将LBA地址存入0x1f3 ~ 0x1f6

      ;LBA地址7~0位写入端口0x1f3
      mov dx,0x1f3
      out dx,al

      ;LBA地址15~8位写入端口0x1f4
      mov cl,8
      shr eax,cl
      mov dx,0x1f4
      out dx,al

      ;LBA地址23~16位写入端口0x1f5
      shr eax,cl
      mov dx,0x1f5
      out dx,al

      shr eax,cl
      and al,0x0f	   ;lba第24~27位
      or al,0xe0	   ; 设置7～4位为1110,表示lba模式
      mov dx,0x1f6
      out dx,al

;第3步：向0x1f7端口写入读命令，0x20
      mov dx,0x1f7
      mov al,0x20
      out dx,al

;第4步：检测硬盘状态
  .not_ready:
      ;同一端口，写时表示写入命令字，读时表示读入硬盘状态
      nop
      in al,dx
      and al,0x88	   ;第4位为1表示硬盘控制器已准备好数据传输，第7位为1表示硬盘忙
      cmp al,0x08
      jnz .not_ready	   ;若未准备好，继续等。

;第5步：从0x1f0端口读数据
      mov ax, di
      mov dx, 256
      mul dx
      mov cx, ax	   ; di为要读取的扇区数，一个扇区有512字节，每次读入一个字，
			   ; 共需di*512/2次，所以di*256
      mov dx, 0x1f0
  .go_on_read:
      in ax,dx
      mov [bx],ax
      add bx,2
      loop .go_on_read
      ret

   times 510-($-$$) db 0
   db 0x55,0xaa

在boot.inc中添加有关gdt、选择子属性相关代码;-------------	 loader和kernel   ----------

LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x2

;--------------   gdt描述符属性  -------------
DESC_G_4K   equ	  1_00000000000000000000000b
DESC_D_32   equ	   1_0000000000000000000000b
DESC_L	    equ	    0_000000000000000000000b	;  64位代码标记，此处标记为0便可。
DESC_AVL    equ	     0_00000000000000000000b	;  cpu不用此位，暂置为0
DESC_LIMIT_CODE2  equ 1111_0000000000000000b
DESC_LIMIT_DATA2  equ DESC_LIMIT_CODE2
DESC_LIMIT_VIDEO2  equ 0000_000000000000000b
DESC_P	    equ		  1_000000000000000b
DESC_DPL_0  equ		   00_0000000000000b
DESC_DPL_1  equ		   01_0000000000000b
DESC_DPL_2  equ		   10_0000000000000b
DESC_DPL_3  equ		   11_0000000000000b
DESC_S_CODE equ		     1_000000000000b
DESC_S_DATA equ	  DESC_S_CODE
DESC_S_sys  equ		     0_000000000000b
DESC_TYPE_CODE  equ	      1000_00000000b	;x=1,c=0,r=0,a=0 代码段是可执行的,非依从的,不可读的,已访问位a清0.
DESC_TYPE_DATA  equ	      0010_00000000b	;x=0,e=0,w=1,a=0 数据段是不可执行的,向上扩展的,可写的,已访问位a清0.

DESC_CODE_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 + DESC_S_CODE + DESC_TYPE_CODE + 0x00
DESC_DATA_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x00
DESC_VIDEO_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + DESC_S_DATA + DESC_TYPE_DATA + 0x0b

;--------------   选择子属性  ---------------
RPL0  equ   00b
RPL1  equ   01b
RPL2  equ   10b
RPL3  equ   11b
TI_GDT	 equ   000b
TI_LDT	 equ   100b

修改loader.S添加有关保护模式的代码   %include "boot.inc"
   section loader vstart=LOADER_BASE_ADDR
   LOADER_STACK_TOP equ LOADER_BASE_ADDR
   jmp loader_start					; 此处的物理地址是:

;构建gdt及其内部的描述符
   GDT_BASE:   dd    0x00000000
	       dd    0x00000000

   CODE_DESC:  dd    0x0000FFFF
	       dd    DESC_CODE_HIGH4

   DATA_STACK_DESC:  dd    0x0000FFFF
		     dd    DESC_DATA_HIGH4

   VIDEO_DESC: dd    0x80000007	       ;limit=(0xbffff-0xb8000)/4k=0x7
	       dd    DESC_VIDEO_HIGH4  ; 此时dpl已改为0

   GDT_SIZE   equ   $ - GDT_BASE
   GDT_LIMIT   equ   GDT_SIZE -	1
   times 60 dq 0					 ; 此处预留60个描述符的slot
   SELECTOR_CODE equ (0x0001<<3) + TI_GDT + RPL0         ; 相当于(CODE_DESC - GDT_BASE)/8 + TI_GDT + RPL0
   SELECTOR_DATA equ (0x0002<<3) + TI_GDT + RPL0	 ; 同上
   SELECTOR_VIDEO equ (0x0003<<3) + TI_GDT + RPL0	 ; 同上

   ;以下是定义gdt的指针，前2字节是gdt界限，后4字节是gdt起始地址

   gdt_ptr  dw  GDT_LIMIT
	    dd  GDT_BASE
   loadermsg db '2 loader in real.'

   loader_start:

;------------------------------------------------------------
;INT 0x10    功能号:0x13    功能描述:打印字符串
;------------------------------------------------------------
;输入:
;AH 子功能号=13H
;BH = 页码
;BL = 属性(若AL=00H或01H)
;CX＝字符串长度
;(DH、DL)＝坐标(行、列)
;ES:BP＝字符串地址
;AL＝显示输出方式
;   0——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置不变
;   1——字符串中只含显示字符，其显示属性在BL中。显示后，光标位置改变
;   2——字符串中含显示字符和显示属性。显示后，光标位置不变
;   3——字符串中含显示字符和显示属性。显示后，光标位置改变
;无返回值
   mov	 sp, LOADER_BASE_ADDR
   mov	 bp, loadermsg           ; ES:BP = 字符串地址
   mov	 cx, 17			 ; CX = 字符串长度
   mov	 ax, 0x1301		 ; AH = 13,  AL = 01h
   mov	 bx, 0x001f		 ; 页号为0(BH = 0) 蓝底粉红字(BL = 1fh)
   mov	 dx, 0x1800		 ;
   int	 0x10                    ; 10h 号中断

;----------------------------------------   准备进入保护模式   ------------------------------------------
									;1 打开A20
									;2 加载gdt
									;3 将cr0的pe位置1


   ;-----------------  打开A20  ----------------
   in al,0x92
   or al,0000_0010B
   out 0x92,al

   ;-----------------  加载GDT  ----------------
   lgdt [gdt_ptr]


   ;-----------------  cr0第0位置1  ----------------
   mov eax, cr0
   or eax, 0x00000001
   mov cr0, eax

   ;jmp dword SELECTOR_CODE:p_mode_start ; 刷新流水线，避免分支预测的影响,这种cpu优化策略，最怕jmp跳转，
   jmp  SELECTOR_CODE:p_mode_start	     ; 刷新流水线，避免分支预测的影响,这种cpu优化策略，最怕jmp跳转，
					                     ; 这将导致之前做的预测失效，从而起到了刷新的作用。

[bits 32]
p_mode_start:
   mov ax, SELECTOR_DATA
   mov ds, ax
   mov es, ax
   mov ss, ax
   mov esp,LOADER_STACK_TOP
   mov ax, SELECTOR_VIDEO
   mov gs, ax

   mov byte [gs:160], 'P'

   jmp $

记得写入磁盘的时候，将count修改为4$ dd if=./test/loader.bin of=hd60M.img bs=512 count=4 seek=2 conv=notrunc
1+1 records in
1+1 records out
615 bytes copied, 0.0758086 s, 8.1 kB/s

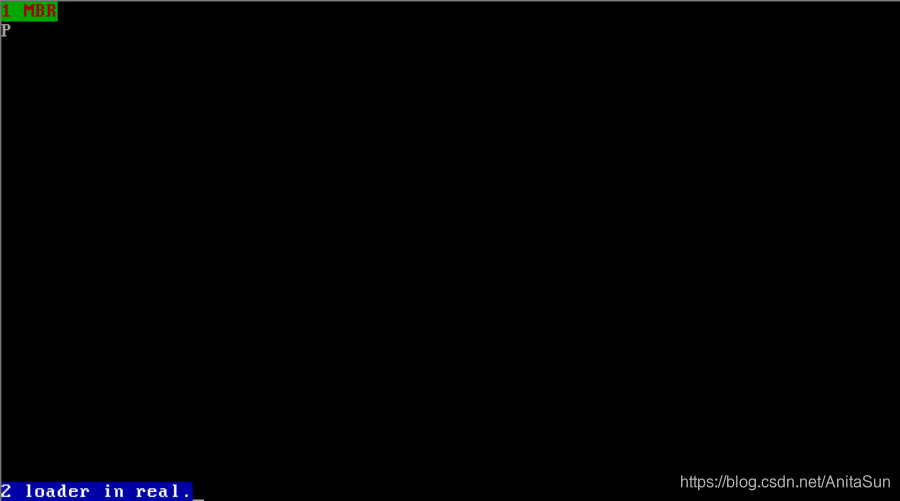

结果：
