【wpa_supplicant】入门 && eloop 机制

居家办公快要两个月了，这段时间都没有怎么学习，感到十分懊悔
今天开始收拾心情，重新出发，重新学习

现在我意识到之前的学习路线有些问题，对很多一知半解的东西没有深挖
接受了师傅的建议，再结合自身情况，决定先把supplicant看完，然后入手driver
这个专栏会尽可能地详细解读wpa_supplicant

话不多说，开始吧

wpa_supplicant代码目录

咱是个务实的人，干啥都从代码开始搞起， talk is cheap, show me the code

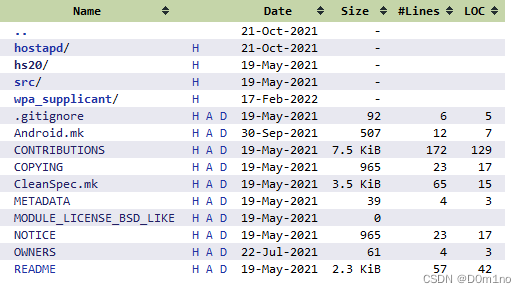

这是 wpa_supplicant_8 源码目录，目录下包含四个子文件夹（下段文字是摘抄自wifi学习知识点整理）：

• hostapd ：hostapd能够使得无线网卡切换为master模式，模拟AP(通常可以认为是路由器)功能，也就是我们说的软AP(Soft AP)。Hostapd的功能就是作为AP的认证服务器，负责控制管理stations(通常可以认为带无线网卡的PC)的接入和认证。
• hs20 ：Hotspot 2.0(HS 2.0)由WiFi联盟和无线宽带联盟开发，旨在实现移动网络和WiFi网络之间的无缝流量切换，它不需要额外的用户注册和验证。其实Hotspot 2.0只是802.11u标准中的一个子项功能——即利用802.11u提供无缝的自动WiFi身份识别和切换，这一个新兴的协议将可帮用户省去了连接到WiFi网络和服务的麻烦和乏味的过程。Hotspot 2.0的出现，意味着我们将可以自动由3G、4G切换到WiFi网络，用户将不用手动发现热点、输入身份验证来获得WiFi。而且从一个网络切换到另一个网络的时候都不会间断, 用户甚至感觉不到。这种无缝认证和交接以及空中传送的安全性，将使得WiFi有如蜂窝网络那般易于使用，并提供一致的用户体验与新增加的WiFi网络速度上的优势，你根本感受不到自己某刻正在连接的是WiFi还是3G网络。
• wpa_supplicant：是Android用户空间中无线网络部分的核心模块, 所有Framework层中和Wi-Fi相关的操作最终都将借由wpa_supplicant来完成。
• src ：包含了一些通用的数据结构和处理方法.其他三个目录均有可能使用到

注意，hostapd/src和wpa_supplicant/src子目录均链接到此src目录(所以你修改了src路径下的文件后会发现hostapd和wpa_supplicant下的跟着改了)

wpa_supplicant简介

• wpa_supplicant是一个开源项目，已经被移植到Linux，Windows以及很多嵌入式系统上。它是WPA的应用层认证客户端，负责完成认证相关的登录、加密等工作。
• wpa_supplicant是一个独立运行的守护进程，其核心是一个事件驱动模块，在各种事件到来后处理WPA状态机、控制命令、驱动事件、配置信息等。
• 经过编译后 的 wpa_supplicant源程序可以看到两个主要的可执行工具：wpa_supplicant 和 wpa_cli。wpa_supplicant是核心程序，它和wpa_cli的关系就是服务和客户端的关系：后台运行wpa_supplicant，使用wpa_cli来搜索、设置、和连接网络。（这是很早的说法，现在已经不是这样了，具体是怎样，我还不会表述，QAQ）

上手event loop

wpa_supplicant所有工作都围绕 事件 展开。即，它是基于事件驱动的。事件驱动和消息驱动类似，主线程运行一个 event loop，等待事件的发生并处理它们。WPAS没有使用多线程编程，所有事件处理都在主线程中完成。

根据之前半知半解时期的学习经验来看，最先要弄懂的就是这个 eloop 机制

下面部分内容摘自链接: wpa_supplicant之eloop_run分析
阅读以下内容前请先（至少）看完 eloop.c 前面的主要结构体

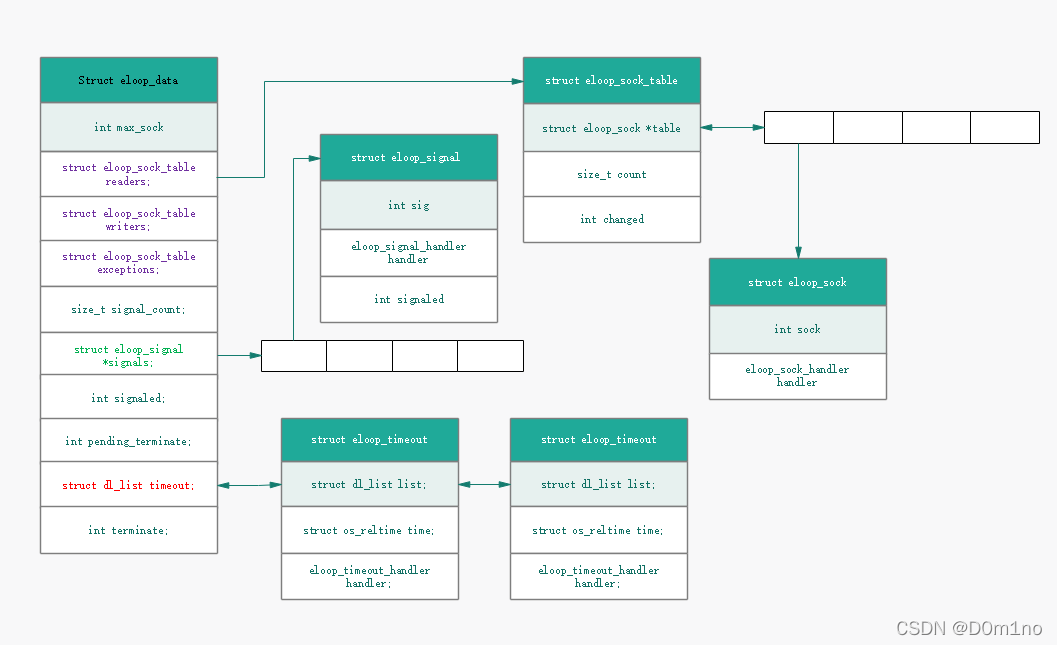

以下是eloop_data具体内容

这个变量会处理三大类型的Event事件：Socket事件，Timeout事件，Signal事件
根据eloop_data结构体分析事件的处理：

Socket事件：有 readers，writers，exceptions 三个 eloop_sock_table 结构体
每个里面都有一个 eloop_sock 类型的指针table，这里可以将该指针变量理解成动态数组
可以向各个table里面添加、删除 eloop_sock
事件分发就是遍历 eloop_sock_table，依次运行里面的每个handler

Timeout事件：每个 struct eloop_timeout 都被放在一个双向链表中
链表头就是 eloop_data 中的“timeout”项。这些struct eloop_timeout按超时先后排序

Signal事件：每个 struct eloop_signal 都通过 eloop_signal 类型的指针链接起来

eloop_run

先看eloop_run源码

void eloop_run(void)
{
	fd_set *rfds, *wfds, *efds;
	struct timeval _tv;
	int res;
	struct os_reltime tv, now;

	rfds = os_malloc(sizeof(*rfds));
	wfds = os_malloc(sizeof(*wfds));
	efds = os_malloc(sizeof(*efds));
	if (rfds == NULL || wfds == NULL || efds == NULL)
		goto out;

	while (!eloop.terminate &&
	       (!dl_list_empty(&eloop.timeout) || eloop.readers.count > 0 ||
		eloop.writers.count > 0 || eloop.exceptions.count > 0)) {
		struct eloop_timeout *timeout;

		if (eloop.pending_terminate) {
			/*
			 * This may happen in some corner cases where a signal
			 * is received during a blocking operation. We need to
			 * process the pending signals and exit if requested to
			 * avoid hitting the SIGALRM limit if the blocking
			 * operation took more than two seconds.
			 */
			eloop_process_pending_signals();
			if (eloop.terminate)
				break;
		}

		timeout = dl_list_first(&eloop.timeout, struct eloop_timeout,
					list);
		if (timeout) {
			os_get_reltime(&now);
			if (os_reltime_before(&now, &timeout->time))
				os_reltime_sub(&timeout->time, &now, &tv);
			else
				tv.sec = tv.usec = 0;
			_tv.tv_sec = tv.sec;
			_tv.tv_usec = tv.usec;
		}

		eloop_sock_table_set_fds(&eloop.readers, rfds);
		eloop_sock_table_set_fds(&eloop.writers, wfds);
		eloop_sock_table_set_fds(&eloop.exceptions, efds);
		res = select(eloop.max_sock + 1, rfds, wfds, efds,
			     timeout ? &_tv : NULL);
		if (res < 0 && errno != EINTR && errno != 0) {
			wpa_printf(MSG_ERROR, "eloop: %s: %s",
				   "select"

				   , strerror(errno));
			goto out;
		}

		eloop.readers.changed = 0;
		eloop.writers.changed = 0;
		eloop.exceptions.changed = 0;

		eloop_process_pending_signals();

		/* check if some registered timeouts have occurred */
		timeout = dl_list_first(&eloop.timeout, struct eloop_timeout,
					list);
		if (timeout) {
			os_get_reltime(&now);
			if (!os_reltime_before(&now, &timeout->time)) {
				void *eloop_data = timeout->eloop_data;
				void *user_data = timeout->user_data;
				eloop_timeout_handler handler =
					timeout->handler;
				eloop_remove_timeout(timeout);
				handler(eloop_data, user_data);
			}

		}

		if (res <= 0)
			continue;

		if (eloop.readers.changed ||
		    eloop.writers.changed ||
		    eloop.exceptions.changed) {
			 /*
			  * Sockets may have been closed and reopened with the
			  * same FD in the signal or timeout handlers, so we
			  * must skip the previous results and check again
			  * whether any of the currently registered sockets have
			  * events.
			  */
			continue;
		}

		eloop_sock_table_dispatch(&eloop.readers, rfds);
		eloop_sock_table_dispatch(&eloop.writers, wfds);
		eloop_sock_table_dispatch(&eloop.exceptions, efds);
	}

	eloop.terminate = 0;
out:
	os_free(rfds);
	os_free(wfds);
	os_free(efds);
	return;
}

eloop_run方法中的“死循环”：

	while (!eloop.terminate &&
	       (!dl_list_empty(&eloop.timeout) || eloop.readers.count > 0 ||
		eloop.writers.count > 0 || eloop.exceptions.count > 0))

如果eloop.terminate变为非零值，就会退出循环。这是为了提供一种从外部结束循环的方法。例如 void eloop_terminate(void) 方法。
如果eloop.terminate为零，只要timeout链表或者任一个Socket不为空，都会继续循环。

select系统调用的原型是：

int select(int nfds, fd_set *readfds, fd_set *writefds, fd_set *exceptfds, struct timeval *timeout);

关于select()函数的相关介绍，可见 select()函数用法
简单来讲：select函数可以同时监视多个文件描述符，并且可以监视三种事件。一旦某个文件描述符所指的对象发生了相应事件，就可以进行相应的处理。

在循环体里面：

（1）找到timeout链表的第一项（因为是按超时先后排序的，所以第一项肯定是最先超时的），计算超时时间距现在还有多久，并据此设置select的timeout参数。

（2）设置rfds，wfds和efds三个fd_set：方法是遍历各个eloop_sock_table，把每个sock描述符加入相应的fd_set里面。

（3）调用select。可能阻塞在此处。最大等待时间取决于“最快会发生的一次”timeout时间 。

（4）eloop_process_pending_signals(); 处理Signal事件。

（5）判断是否有timeout事件“超时”发生，如果是则调用其handler，并从timeout链表移除。然后继续下次循环。

（6）如果不是超时事件，则应该是rfds, wfds或者efds事件，fd_set里面会被改变，存放发生事件的描述符。因此分别遍历三个sock_table，如果其描述符在fd_set里面则调用其handler方法。

（7）继续下次循环。

我按循环中处理事件类型的先后顺序来分析

signal事件

 int eloop_register_signal(int sig, eloop_signal_handler handler,
 			  void *user_data)
 {
 	struct eloop_signal *tmp;

 	tmp = os_realloc_array(eloop.signals, eloop.signal_count + 1,
 			       sizeof(struct eloop_signal));
 	if (tmp == NULL)
 		return -1;

	tmp[eloop.signal_count].sig = sig;
	tmp[eloop.signal_count].user_data = user_data;
	tmp[eloop.signal_count].handler = handler;
	tmp[eloop.signal_count].signaled = 0;
	eloop.signal_count++;
	eloop.signals = tmp;
	signal(sig, eloop_handle_signal);

	return 0;
}

别处调用 eloop_register_signal() 函数注册 signal 时，对应的 eloop_handle_signal 不会立即执行（初注册时将其 signaled置0）
只有当 signal 发生时才会将此 signal 的 signaled加1，表示此类 signal 已收到并处于 pending 状态
（如何做到的呢？见 signal(sig, eloop_handle_signal); eloop_handle_signal 会将此 signal 的 signaled加1且eloop_data的signaled加1）
signal()函数用法见 signal()用法

在select()超时或者有Socket事件方式时才会顺便调用eloop_process_pending_signals()， 对每个处于Pending状态的struct eloop_signal调用其handler。

socket事件

在循环期间，外部调用 eloop_sock_table_add_sock() 函数往 eloop_sock_table 中添加 eloop_sock
eloop_sock_table_set_fds() 函数将 rfds/wfds/efds 对应 sock位用 FD_SET 置1
而后调用 select() 函数

select()返回值：发生错误时返回-1，超时时返回0。如果发生监视的事件，返回相应的文件描述符。
如果 select() 返回结果大于0，说明有socket事件发生，则调用 eloop_sock_table_dispatch() 依次处理三个 table(遍历三个table中的eloop_sock，调用其handler)

timeout事件

eloop_date中维护一个 timeout 链表，按超时先后排序，依次处理

读者可自行把 eloop.c 和 eloop.h 中的一些 tool function读完
