目标旋转与缩放对KCF峰值的影响分析

前言

闲来无事，想来对目标跟踪过程中的目标大小，旋转，缩放等因素对KCF的相关峰的影响进行分析，给工程实践中KCF算法的优化做一些参考。

实验条件设置

输入图像大小：128 X 128
初始目标大小：32 X 32
模板大小：64 X 64
实验采用图像的灰度特征，进行高斯相关计算。

目标尺度变化

目标尺度变化范围	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4	1.5
响应图最大值	0.066848084	0.11180894	0.23202664	0.5710017	0.83284974	1.0000001	0.8825439	0.64844704	0.35616958	0.27528566	0.20936146
响应图最小值	-0.04672203	-0.04553543	-0.03989693	-0.029312855	-0.017185785	-2.0157451e-05	-0.012943685	-0.020009845	-0.028667688	-0.032690994	-0.033392116
预测x位置	24.0	69.5099654559023	64.0	64.0	64.53960919092253	64.00000039085732	64.36957004422374	64.00000103960652	64.00001260233093	61.29893409448043	67.88682475606274
预测y位置	64.0	69.5099614607033	64.0	64.0	64.53960919092253	64.0	64.37043850242	64.0	64.00000630122898	61.297607455835305	60.113167608012546

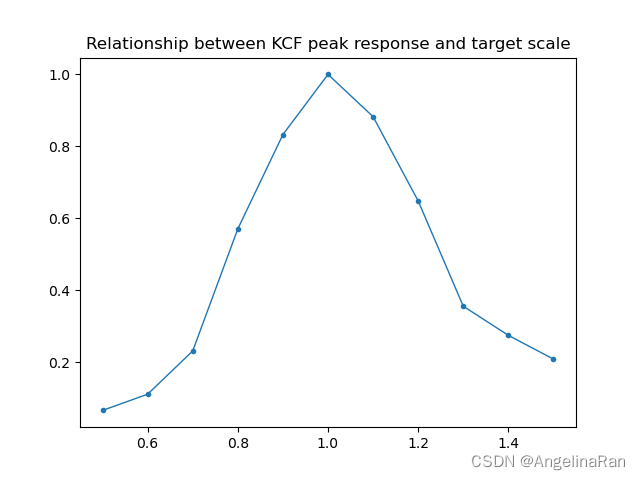

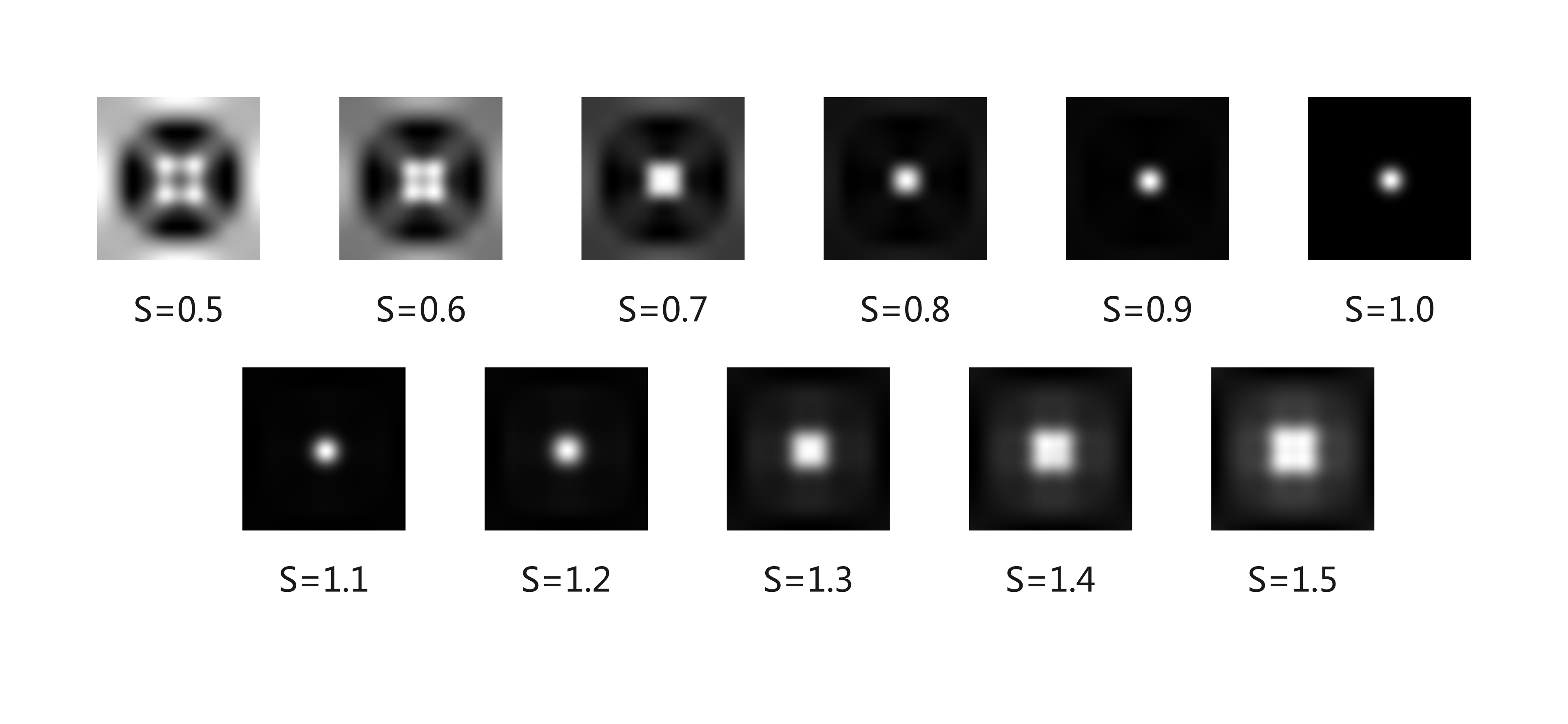

从实验图中可以看出，目标尺度变换对峰值响应的大小以及位置的影响较大，当目标的尺度变化在30%以内（0.7~1.3）之间的时候，从KCF的峰值响应还是能比较准确预测出目标的位置。当目标的尺度变化大于30%时，KCF的响应图中会出现多个峰值，导致目标的位置预测出错。因此KCF建议的目标尺度变化的适应范围为30%。

目标旋转变换

def rotate_image(angle, img_in):
    img = np.array(img_in)
    h,w,c= img.shape
    # 内置函数获取旋转矩阵M，正值表示逆时针旋转，假设左上角是坐标原点
    M = cv2.getRotationMatrix2D((w / 2, h / 2), angle, 1)
    # 执行旋转, 任意角度旋转
    result = cv2.warpAffine(img, M, (w, h))
    return result

def kcf_rotate_test(angle_list,im_w,t_w,im_path,tracker):
    img_init = np.zeros((im_w,im_w,3),dtype=np.uint8)
    sx_i= (im_w-t_w)/2
    sx_i= int(sx_i)
    img_init[sx_i:sx_i+t_w,sx_i:sx_i+t_w,:]= np.zeros((t_w,t_w,3),dtype=np.uint8) + 255
    tracker.init([sx_i,sx_i,t_w,t_w], img_init)
    x_list = []
    y_list = []
    max_list = []
    min_list = []
    for angle in angle_list:
        img_test = rotate_image(angle,img_init)
        tracker.init([sx_i, sx_i, t_w, t_w], img_init)
        # plt.imshow(img_test)
        # plt.show()
        boundingbox, res = tracker.update(img_test)
        x_list.append(boundingbox[0] + boundingbox[2] / 2)
        y_list.append(boundingbox[1] + boundingbox[3] / 2)
        M = np.max(res)
        N = np.min(res)
        max_list.append(M)
        min_list.append(N)
        res = (res - N) / (M - N) * 255
        res = res.astype(int)
        cv2.imwrite(im_path + str(angle) + '.png', res)
    return x_list, y_list, max_list, min_list

目标角度变化范围	0	5	10	15	20	25	30	35	40	45
响应图最大值	1.0000001	0.98029983	0.91365874	0.8333846	0.7561013	0.69219345	0.6405884	0.6041597	0.58341753	0.57602036
响应图最小值	-2.0157451e-05	-0.008251084	-0.016885508	-0.022890527	-0.025615571	-0.025575582	-0.024337143	-0.025989398	-0.027248029	-0.027552575
预测x位置	64.00000039085732	63.9629294060215	63.92491617331168	63.89541218112316	63.87061873104602	63.85624284747516	63.838823813312814	63.82587914998713	63.82379345860332	63.86116787894965
预测y位置	64.0	64.0406446092413	64.08090664441639	64.12221971816513	64.16585490665521	64.21332704864378	64.25915503921463	64.30749268138672	64.35825579554381	64.40825158684362

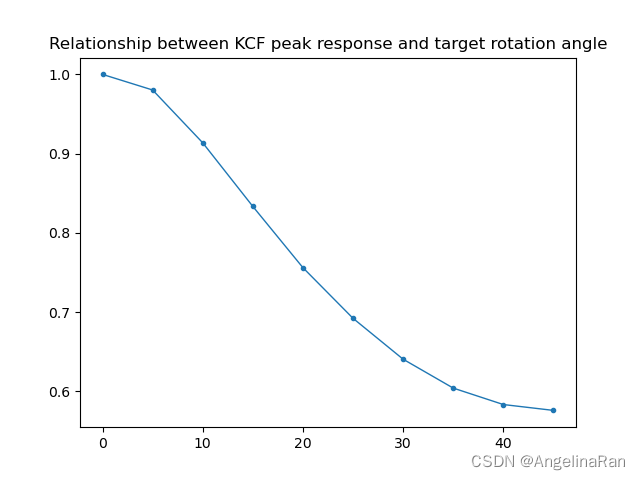

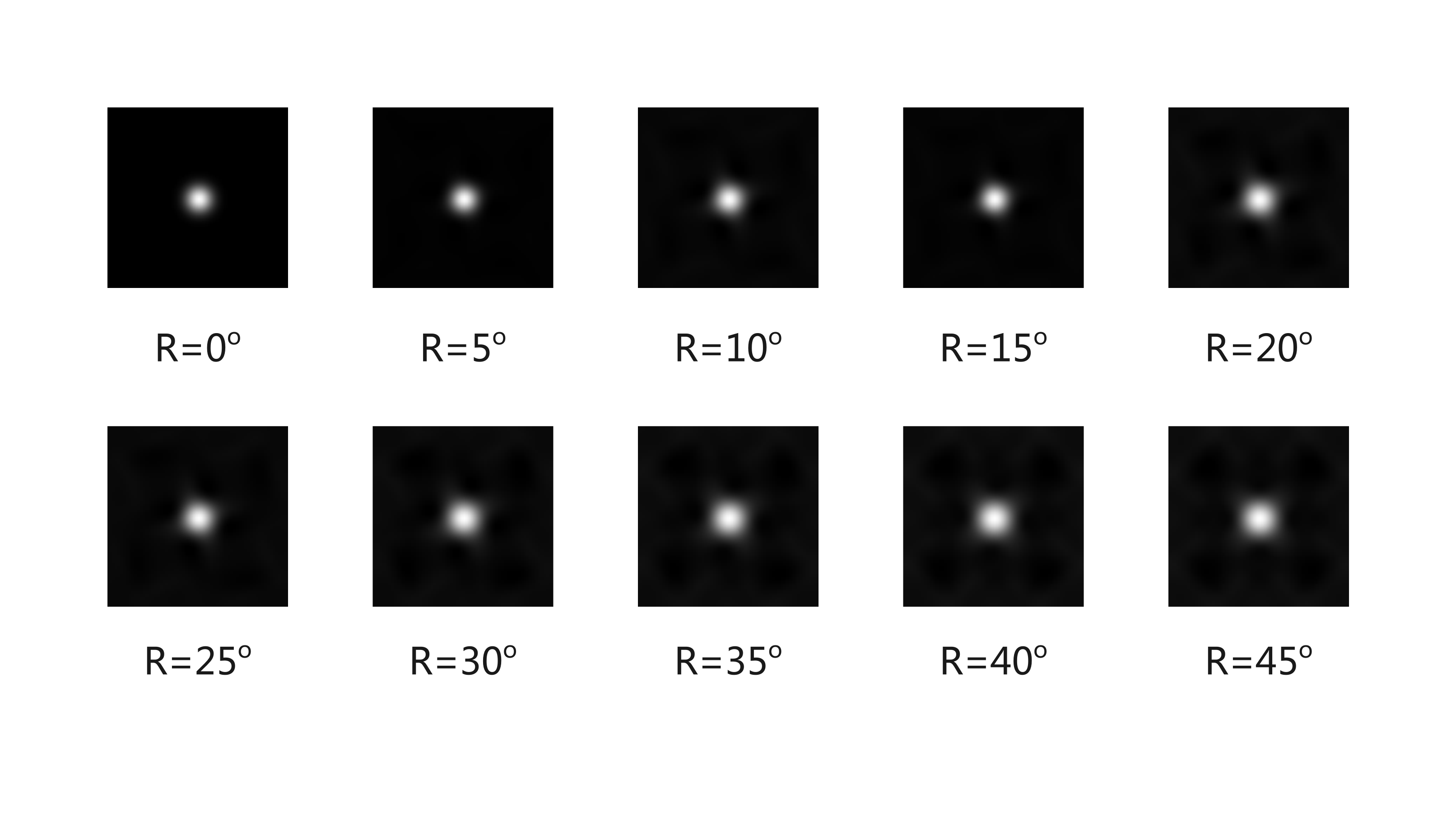

从实验数据看，KCF算法对目标旋转的适应性较好。由于本实验采用的是对称的方块目标作为测试，目标的旋转范围设定为0~45°。在目标旋转变化的过程中，相关相应图中的相关峰值有较大程度的降低，但与尺度变换带来的相关峰值的降低相比，要小得多。从相关图的形状中也可以看出，相关图的形状变化较小，说明KCF算法对目标旋转的适应性较强。这个特性推测与KCF采用的循环核原理相关。

参考博客

python plt.plot的用法：
Python OpenCV getRotationMatrix2D()实例讲解

后记

本文只是一些粗浅的分析，实际上我们在使用的过程中，还遇到过一些工程问题，希望能在以后的时间里进行归纳和总结。
