AI框架开发

概述

功能简介

AI业务子系统是OpenHarmony提供原生的分布式AI能力的子系统。AI业务子系统提供了统一的AI引擎框架,实现算法能力快速插件化集成。

AI引擎框架主要包含插件管理、模块管理和通信管理模块,完成对AI算法能力的生命周期管理和按需部署。插件管理主要实现插件的生命周期管理及插件的按需部署,快速集成AI能力插件;模块管理主要实现任务的调度及管理客户端的实例;通信管理主要实现客户端和服务端之间的跨进程通信管理及AI服务与插件之间的数据传输。

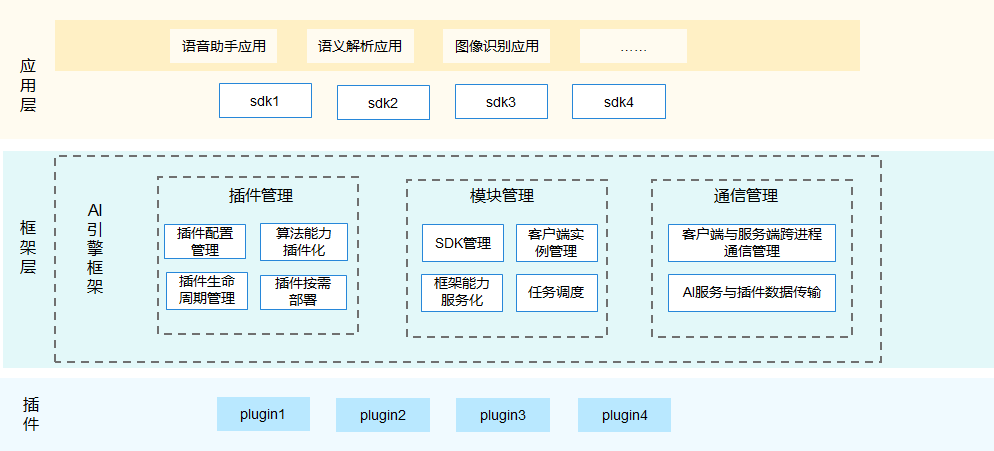

后续,会逐步定义统一的AI能力接口,便于AI能力的分布式调用。同时,框架提供适配不同推理框架层级的统一推理接口。 AI引擎框架结构如下图所示。

图1 AI引擎框架

zh-cn_image_0000001200128073

搭建环境

  1. 准备开发板:Hi3516DV300或Hi3518EV300

  2. 下载源码

技术规范

代码管理规范

AI引擎框架包含client、server和common三个主要模块,其中client提供server端连接管理功能,OpenHarmony SDK在算法对外接口中需封装调用client提供的公共接口;server提供插件加载以及任务管理等功能,各Plugin实现由server提供的插件接口,完成插件接入;common提供与平台相关的操作方法、引擎协议以及相关工具类,供其他各模块调用。

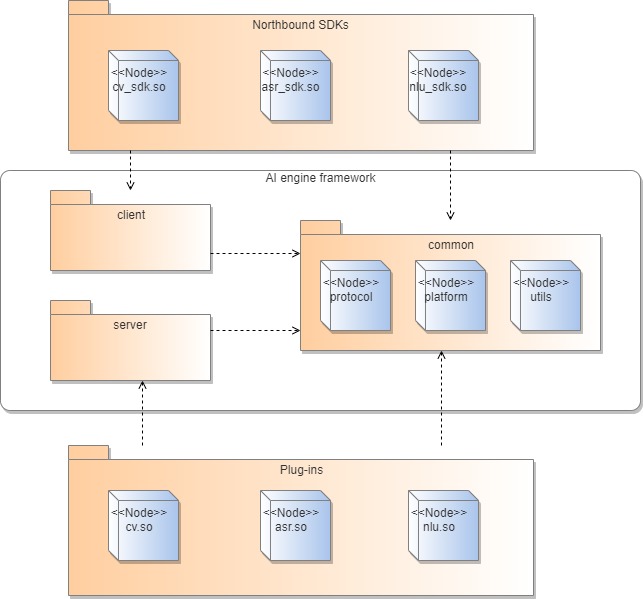

AI引擎框架各模块之间的代码依赖关系如下图所示:

图1 AI引擎代码依赖关系

zh-cn_image_0000001151931738

建议:插件与OpenHarmony SDK在AI引擎指定的路径下进行代码开发

在AI引擎框架的整体规划中,OpenHarmony SDK属于client端的一部分,插件由server端调用,属于server端的一部分,因此AI引擎框架为接入的插件与OpenHarmony SDK规划的路径:

  • SDK代码路径://foundation/ai/engine/services/client/algorithm_sdk

    示例1://foundation/ai/engine/services/client/algorithm_sdk/cv

    示例2://foundation/ai/engine/services/client/algorithm_sdk/nlu

  • 插件代码路径://foundation/ai/engine/services/server/plugin

    示例1://foundation/ai/engine/services/server/plugin/cv

    示例2://foundation/ai/engine/services/server/plugin/nlu

规则:插件提供的全部对外接口,统一存放在AI业务子系统interfaces/kits目录

OpenHarmony SDK对外接口是AI业务子系统提供能力的对外暴露方式,按照OpenHarmony的接口管理要求,需统一存放在各子系统的interfaces/kits目录中。当前AI业务子系统插件对外接口路径为//foundation/ai/engine/interfaces/kits,不同插件可在该路径下添加目录,比如增加cv插件,则在路径//foundation/ai/engine/interfaces/kits/cv下面存放接口文件。

规则:插件编译输出路径必须是在/usr/lib

server端加载插件是采用dlopen方式,只支持在/usr/lib路径进行,因此插件在编译so时,需要在编译配置文件中指定输出路径为/usr/lib。

命名规范

SDK命名规则:领域_关键词<其他信息1_其他信息2…>_sdk.so

关于领域,建议使用当前主流简称,比如图片视频相关的使用"cv",语音识别相关的使用“asr”,翻译相关的使用“translation”等,存在其他领域的可增加定义;关键词则需要恰当准确的描述所对应插件的算法能力,比如唤醒词识别,则使用keyword_spotting;对于其他信息,比如插件支持的芯片类型、国内海外等信息,可在关键词与“sdk”之间依次添加,信息之间以下划线连接;SDK命名,必须以“_sdk”结尾。

例如:唤醒词识别插件对应的SDK,只支持麒麟9000芯片,适用于中国国内地区适用,则对应的SDK命名为:asr_keyword_spotting_kirin9000_china_sdk.so

插件命名规则:领域_关键词<其他信息1_其他信息2…>.so

插件与SDK存在一一对应的关系,故插件命名的领域、关键词、其他信息等名词解释与要求,均与SDK命名要求保持一致。两者唯一的不同之处在于SDK命名多了个“_sdk”结尾;比如插件命名为“asr_keyword_spotting.so”,则对应SDK命名为“asr_keyword_spotting_sdk.so”。

例如:唤醒词识别插件对应的SDK,只支持麒麟9000芯片,适用于中国国内地区适用,则对应的插件命名为:asr_keyword_spotting_kirin9000_china.so

接口开发规范

规则:SDK需按算法调用顺序,封装client对外提供接口;对于异步插件对应的SDK,需要实现client提供的回调接口IClientCb

AI引擎的client端对外提供的接口包括AieClientInit、AieClientPrepare、AieClientSyncProcess、AieClientAsyncProcess、AieClientRelease、AieClientDestroy、AieClientSetOption、AieClientGetOption,SDK需要根据插件的接口按照顺序至少封装AieClientInit、AieClientPrepare、AieClientSyncProcess/AieClientAsyncProcess、AieClientRelease、AieClientDestroy五个接口,否则会出现调用问题或者内存泄漏。比如封装过程遗漏了AieClientPrepare接口,则server端无法完成插件加载,故后面的接口都无法调用成功。

对于异步插件,SDK需要实现IClientCb接口,用于接收来自client端的算法推理结果,并将该结果返回给三方调用者。

规则:SDK接口实现中,需要保存与client交互的相关通用数据

AI引擎将的client端采用单例实现,对接多个SDK,因此各SDK需要保存与client交互的通用数据,用于连接server端进行任务推理、结果返回等;需保存数据包含clientInfo、algorithmInfo、configInfo三种数据类型,定义在SDK的成员变量里即可。

建议:SDK实现client定义的IServiceDeadCb接口

Server端是系统常驻进程,以系统能力的形式为多个client提供服务;client定义的IServiceDeadCb接口,是在server端异常死亡后,会被触发调用。这种异常场景,SDK可在死亡通知接口中,实现相关操作,比如停止调用或者再次拉起server端等。

IServiceDeadCb接口实现示例:

class ServiceDeadCb : public IServiceDeadCb {
public:
ServiceDeadCb() = default;
~ServiceDeadCb() override = default;
void OnServiceDead() override
{
printf("[ServiceDeadCb]OnServiceDead Callback happens");
}
};

如上示例,SDK可在OnServiceDead()方法中实现自己的操作,比如停止所有的接口调用等等。

规则:SDK与plugin需要使用编解码模块,将特定算法数据转换成AI引擎的通用数据类型

插件的推理数据,会由三方调用者通过client、server传递到插件中;不同的算法所需要的数据类型是不一致的,比如cv的需要图片数据、asr的需要语音数据;为了适配数据类型的差异,AI引擎对外提供了对基本数据类型的编解码能力,将不同数据类型转换为AI引擎可以使用的通用数据类型。

编码后的数据类型定义:

struct DataInfo {
unsigned char *data;
int length;
} DataInfo;

如上示例,DataInfo数据结构包括指向数据内存的指针和数据长度两个变量组成。

框架接口使用方法:

1.添加依赖的头文件:“utils/encdec/include/encdec.h”。

2.添加build.gn中的依赖项:

include_dirs添加"//foundation/ai/engine/services/common"。

deps添加"//foundation/ai/engine/services/common/utils/encdec:encdec" 。

3.编解码示例:

// 编码调用函数示例:arg1,arg2,arg3等为需编码的变量,dataInfo为编码后的结果
retCode = ProcessEncode(dataInfo, arg1, arg2, arg3) //可以接收任意多个参数
// 解码调用函数示例:dataInfo为需要解码的信息,arg1,arg2,arg3等为解码后的结果
retCode = ProcessDecode(dataInfo, arg1, arg2, arg3) //可以接收任意多个参数

注意:

  • 编码和解码调用时的参数顺序需要保证一致。

  • 编码后dataInfo的内存需要调用者手动进行释放。

  • server端和client端的内存是分开管理和释放的。

  • 如果包含共享内存的指针,不需要额外处理。

  • 如果其他类型的指针,则需要解引用后使用ProcessEncode/ ProcessDecode。

  • 该编解码模块未适配class数据类型,不建议使用。

规则:在SDK中,对以编解码返回的出参数据类型,需要进行内存释放,否则会出现内存泄漏

编码得到的通用数据,本质上是将不同类型数据封装在同一块内存中,然后将这块内存的首地址与长度封装到结构体中。通过编码返回到SDK中的出参数据,在插件中申请了内存,但插件无法释放;因此SDK在拿到数据之后,需要对内存进行释放,否则SDK将无法拿到数据。

内存释放示例:

DataInfo outputInfo = {
.data = nullptr,
.length = 0,
};
AieClientPrepare(clientInfo_, algorithmInfo_, inputInfo, outputInfo, nullptr);
if (outputInfo.data != nullptr) {
free(outputInfo.data);
outputInfo.data = nullptr;
outputInfo.length = 0;
}
规则:plugin需要实现server定义的IPlugin接口,并使用宏PLUGIN_INTERFACE_IMPL对外提供插件函数指针

Server端管理的插件内部接口实现逻辑各不相同,为了统一插件的加载流程,AI引擎定义了插件接口IPlugin;在运行态,插件是以动态链接库的形式被AI引擎框架通过dlopen方式加载,各插件需要使用PLUGIN_INTERFACE_IMPL语句对外暴露函数指针,否则插件将无法被正常加载使用。

规则:plugin需要使用AI引擎提供的统一数据通道

AI引擎在server与插件之间,提供了一个统一的数据通道,用来处理来自SDK的推理请求和来自插件的结果返回;plugin在推理接口中,需按数据通道完成请求数据的获取以及推理结果的封装。

数据通道使用示例:

int SyncProcess(IRequest *request, IResponse *&response)
{
HILOGI("[IvpPlugin]Begin SyncProcess");
if (request == nullptr) {
HILOGE("[IvpPlugin]SyncProcess request is nullptr");
return RETCODE_NULL_PARAM;
}
DataInfo inputInfo = request->GetMsg();
if (inputInfo.data == nullptr) {
HILOGE("[IvpPlugin]InputInfo data is nullptr");
return RETCODE_NULL_PARAM;
}

...

response = IResponse::Create(request);
response->SetResult(outputInfo);
return RETCODE_SUCCESS;
}

示例中request和response是数据通道的内容主体。server端会将数据封装在request中,传递到插件,插件进行算法处理之后,则需要将结果封装成response进行返回。

开发指导

开发SDK

SDK头文件的功能实现是基于对SDK的调用映射到对客户端的调用。Client端提供的接口如下表所示。

表1 Client端提供的接口

接口名接口说明参数要求
int AieClientInit(const ConfigInfo &configInfo,
 ClientInfo &clientInfo, const AlgorithmInfo
 &algorithmInfo, IServiceDeadCb *cb)
作用:链接并初始化引擎服务,激活跨进程调用。
返回值:0为成功,其他返回值失败。
configInfo(不能为NULL):引擎相关初始化配置数据
clientInfo(不能为NULL):引擎客户端信息
algorithmInfo(不能为NULL):调用算法信息
cb(可为NULL):死亡回调对象
int AieClientPrepare(const ClientInfo &clientInfo
, const AlgorithmInfo &algorithmInfo, const DataInfo
 &inputInfo, DataInfo &outputInfo, IClientCb *cb)
作用:加载算法插件。
返回值: 0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
algorithmInfo(不能为NULL):调用算法信息
inputInfo(可为NULL):加载算法插件时输入所需信息
outputInfo(可为NULL):加载算法插件之后如需返回信息则通过此出参返回
cb:异步算法通过此回调返回运算结果,因此异步算法此结构体不能为空 若为同步算法,传入空值即可
int AieClientAsyncProcess(const ClientInfo &clientInfo,
 const AlgorithmInfo &algorithmInfo, const DataInfo
 &inputInfo)
作用:执行异步算法。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
algorithmInfo(不能为NULL):调用算法信息
inputInfo(可为NULL):算法运算入参
int AieClientSyncProcess(const ClientInfo &clientInfo,
 const AlgorithmInfo &algorithmInfo, const
 DataInfo &inputInfo, DataInfo &outputInfo)
作用:执行同步算法。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
algorithmInfo(不能为NULL):调用算法信息
inputInfo(可为NULL):算法运算入参
outputInfo(可为NULL):同步算法运算结果出参
int AieClientRelease(const ClientInfo &clientInfo,
 const AlgorithmInfo &algorithmInfo, const
 DataInfo &inputInfo)
作用:卸载算法插件。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
algorithmInfo(不能为NULL):卸载算法插件的相关信息
inputInfo(可为NULL):调用卸载接口时的输入信息
int AieClientDestroy(ClientInfo &clientInfo)作用:断开与服务端的链接,释放相关缓存。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):所要销毁的引擎客户端信息
int AieClientSetOption(const ClientInfo &clientInfo,
 int optionType, const DataInfo &inputInfo)
作用:设置配置项,可将一些算法的拓展信息通过此接口传入插件。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
optionType (不能为NULL):算法配置项,算法插件可根据需要利用此状态位
inputInfo(可为NULL):插件可根据需要通过此入参设置算法参数信息
int AieClientGetOption(const ClientInfo &clientInfo,
 int optionType, const DataInfo &inputInfo,
 DataInfo &outputInfo)
作用:给定特定的optionType和inputInfo,获取其对应的配置项信息。
返回值:0为成功,其他返回值失败。
clientInfo(不能为NULL):引擎客户端信息
optionType(不能为NULL):所获取配置项信息的对应算法状态位
inputInfo(可为NULL):所获取配置项信息的对应算法参数信息
outputInfo(可为NULL):所要获取的配置项信息返回结果

其中,ConfigInfo,ClientInfo,AlgorithmInfo,DataInfo的数据结构如下表所示。

表2 ConfigInfo,ClientInfo,AlgorithmInfo,DataInfo的数据结构

结构体名称说明属性
ConfigInfo算法配置项信息。const char *description:配置项信息主体
ClientInfo客户端信息。long long clientVersion:客户端设备版本号(当前还未启用)
int clientId:客户端ID
int sessionId:会话ID
uid_t serverUid:server端UID
uid_t clientUid:client端UID
int extendLen:拓展信息(extendMsg)长度
unsigned char *extendMsg:拓展信息主体
AlgorithmInfo算法信息。long long clientVersion:客户端设备版本号(当前还未启用)
bool isAsync:是否为异步执行
int algorithmType:引擎框架根据插件加载顺序分配的算法类型ID
long long algorithmVersion:算法版本号
bool isCloud:是否上云(当前还未启用)
int operateId:执行ID(当前还未启用)
int requestId:请求ID,标识每次request,以对应执行结果
int extendLen:拓展信息(extendMsg)长度
unsigned char *extendMsg:拓展信息主体
DataInfo算法数据入参(inputInfo)、
接口调用结果出参(outputInfo)。
unsigned char *data:数据主体
int length:数据(data)长度

开发插件

AI引擎框架规定了一套算法插件接入规范,各插件需实现规定接口以实现获取插件版本信息、算法推理类型、同步执行算法、异步执行算法、加载算法插件、卸载算法插件、设置算法配置信息、获取指定算法配置信息等功能。(同步算法实现SyncProcess接口,异步算法实现AsyncProcess接口)。

算法插件类IPlugin接口设计如下表所示。

表1 算法插件类IPlugin接口设计

接口名接口说明参数要求
const long long GetVersion() const;作用:获取插件版本信息。
返回值:版本号(long long)
-
const char *GetInferMode() const;作用:获取算法推理类型。
返回值:“SYNC” or “ASYNC”;
-
int SyncProcess(IRequest *request,
IResponse *&response);
作用:执行插件同步算法。
返回值:0为成功,其他返回值为失败。
request(NOT NULL):用于向算法插件传递请求内容;引擎服务端与插件的数据通道。
response(NOT NULL):作为出参用于接收算法插件发回的同步算法执行结果,引擎服务端与插件的数据通道。
int AsyncProcess(IRequest *request,
IPluginAlgorithmCallback *callback);
作用:执行异步算法。
返回值:0为成功,其他返回值为失败。
request(NOT NULL):用于向算法插件传递请求内容;引擎服务端与插件的数据通道。
callback(NOT NULL):算法插件异步执行结果通过此回调返回引擎服务端。
int Prepare(long long transactionId,
const DataInfo &inputInfo, DataInfo
&outputInfo);
作用:加载算法插件。
返回值:0为成功,其他返回值为失败。
transactionId(NOT NULL):事务ID,用于标记客户端+会话信息。
inputInfo(可为NULL):加载算法插件传入的一些信息。
outputInfo(可为NULL):调用加载接口时的出参,返回相关执行结果。
int Release(bool isFullUnload, long long
transactionId, const DataInfo &inputInfo);
作用:卸载相关算法插件。
返回值:0为成功,其他返回值为失败。
isFullUnload(NOT NULL):表示此插件是否只剩一个client调用,否则不能直接卸载插件,需等最后一个client来进行卸载。
transactionId(NOT NULL):事务ID,用于标记客户端+会话信息。
inputInfo(可为NULL):卸载算法插件传入的一些信息。
int SetOption(int optionType, const
DataInfo &inputInfo);
作用:设置配置项,可将一些算法的拓展信息通过此接口传入插件。
返回值:0为成功,其他返回值为失败。
optionType (NOT NULL):算法配置项,算法插件可根据需要利用此状态位。
inputInfo(可为NULL):插件可根据需要通过此入参设置算法参数信息。
int GetOption(int optionType, const
DataInfo &inputInfo, DataInfo
&outputInfo);
作用:给定特定的optionType和inputInfo,获取其对应的配置项信息。
返回值:0为成功,其他返回值为失败。
optionType(NOT NULL):所获取配置项信息的对应算法状态位。
inputInfo(可为NULL):所获取配置项信息的对应算法参数信息。
outputInfo(可为NULL):所要获取的配置项信息返回结果。

算法插件类接口:Prepare、SyncProcess、AsyncProcess、Release、SetOption、GetOption分别于客户端接口AieClientPrepare、AieClientSyncProcess、AieClientAsyncProcess、AieClientRelease、AieClientSetOption、AieClientGetOption一一对应;GetInferMode接口用于返回算法执行类型——同步或异步。

算法插件回调类IPluginCallback 接口设计如下表所示。

表2 算法插件回调类IPluginCallback 接口设计

接口名接口说明参数要求
void OnEvent(PluginEvent event,
IResponse *response);
作用:插件通过此回调返回异步算法执行结果。event:算法执行结果枚举,‘ON_PLUGIN_SUCCEED’或 ‘ON_PLUGIN_FAIL’(成功或者失败)。
response:算法执行结果封装。

Request、Response是AI引擎服务端与算法插件进行通信的对象。Request封装了调用方的请求、输入数据等,而插件主要通过Response将运算之后的结果返回给AI引擎服务端。

Request类的属性如下表所示。

表3 Request类的属性

属性名称属性说明默认值
innerSequenceId_类型:long long
作用:暂未启用。
0
requestId_类型:int
作用:标识请求序列,用于绑定返回运算结果。
0
operationId_类型:int
作用:暂未启用。
0
transactionId_类型:long long
作用:事务ID,唯一标识clientId+sessionId。
0
algoPluginType_类型:int
作用:引擎框架根据插件加载顺序分配的算法类型的ID。
0
msg_类型:DataInfo
作用:存放调用算法接口的输入数据。
.data = nullptr
.length = 0

Response类的属性如下表所示。

表4 Response类的属性

属性名称属性说明默认值
innerSequenceId_类型:long long
作用:暂未启用。
0
requestId_类型:int
作用:标识请求序列,用于绑定返回运算结果。
0
retCode__类型:int
作用:异步执行算法推理结果码。
0
retDesc_类型:string
作用:暂未启用。
-
transactionId_类型:long long
作用:事务ID,唯一标识clientId+sessionId。
0
algoPluginType_类型:int
作用:引擎框架根据插件加载顺序分配的算法类型的ID。
INVALID_ALGO_PLUGIN_TYPE(-1)
result_类型:DataInfo
作用:存放异步算法推理结果。
.data = nullptr
.length = 0

开发配置文件

开发者开发的SDK通过AlgorithmInfo结构体中algorithmVersion以及algorithmType识别出具体的插件类型,实现插件能力的调用。因此开发者需完成以下步骤:

  1. 代码路径//foundation/ai/engine/services/common/protocol/plugin_config/plugin_config_ini/中添加插件的配置文件。

  2. 代码路径//foundation/ai/engine/services/common/protocol/plugin_config/中的aie_algorithm_type.h文件添加算法类型。

  3. 代码路径//foundation/ai/engine/services/server/plugin_manager/include/中的aie_plugin_info.h文件添加唤醒词识别的算法名称及其在ALGORITHM_TYPE_ID_LIST中的序号。

开发实例

唤醒词识别SDK的开发示例

  1. 在//foundation/ai/engine /interfaces/kits目录中添加唤醒词识别SDK的API接口定义,该接口可用三方应用进行调用。如下代码片段即为唤醒词识别定义的API接口示例,其相关代码参考路径为://foundation/ai/engine/interfaces/kits/asr/keyword_spotting。

    class KWSSdk {
    public:
        KWSSdk();
        virtual ~KWSSdk();

        // 定义创建唤醒词检测工具包的方法
        int32_t Create();

        // 定义同步执行唤醒词检测任务的方法
        int32_t SyncExecute(const Array<int16_t> &audioInput);

        // 定义设置唤醒词检测回调器的方法。
        int32_t SetCallback(const std::shared_ptr<KWSCallback> &callback);

        // 定义销毁唤醒词工具包的方法,释放与插件的会话信息
        int32_t Destroy();
    };

  2. 在//foundation/ai/engine/services/client/algorithm_sdk目录中增加SDK中API接口的具体实现,调用client端提供的接口,实现算法插件能力的使用。如下代码片段即为唤醒词识别的API接口中create方法的具体实现示例,更多详细代码请参考://foundation/ai/engine/services/client/algorithm_sdk/asr/keyword_spotting。

    int32_t KWSSdk::KWSSdkImpl::Create()
    {
        if (kwsHandle_ != INVALID_KWS_HANDLE) {
            HILOGE("[KWSSdkImpl]The SDK has been created");
            return KWS_RETCODE_FAILURE;
        }
        if (InitComponents() != RETCODE_SUCCESS) {
            HILOGE("[KWSSdkImpl]Fail to init sdk components");
            return KWS_RETCODE_FAILURE;
        }
        // 调用client端提供的AieClientInit接口,实现初始化引擎服务,激活跨进程调用
        int32_t retCode = AieClientInit(configInfo_, clientInfo_, algorithmInfo_, nullptr);
        if (retCode != RETCODE_SUCCESS) {
            HILOGE("[KWSSdkImpl]AieClientInit failed. Error code[%d]", retCode);
            return KWS_RETCODE_FAILURE;
        }
        if (clientInfo_.clientId == INVALID_CLIENT_ID) {
            HILOGE("[KWSSdkImpl]Fail to allocate client id");
            return KWS_RETCODE_FAILURE;
        }
        DataInfo inputInfo = {
            .data = nullptr,
            .length = 0,
        };
        DataInfo outputInfo = {
            .data = nullptr,
            .length = 0,
        };
        // 调用client端提供的AieClientPrepare接口,实现加载算法插件
        retCode = AieClientPrepare(clientInfo_, algorithmInfo_, inputInfo, outputInfo, nullptr);
        if (retCode != RETCODE_SUCCESS) {
            HILOGE("[KWSSdkImpl]AieclientPrepare failed. Error code[%d]", retCode);
            return KWS_RETCODE_FAILURE;
        }
        if (outputInfo.data == nullptr || outputInfo.length <= 0) {
            HILOGE("[KWSSdkImpl]The data or length of output info is invalid");
            return KWS_RETCODE_FAILURE;
        }
        MallocPointerGuard<unsigned char> pointerGuard(outputInfo.data);
        retCode = PluginHelper::UnSerializeHandle(outputInfo, kwsHandle_);
        if (retCode != RETCODE_SUCCESS) {
            HILOGE("[KWSSdkImpl]Get handle from inputInfo failed");
            return KWS_RETCODE_FAILURE;
        }
        return KWS_RETCODE_SUCCESS;
    }


    上述代码为API接口的具体实现。在示例代码中,SDK中create接口的具体实现即为上述示例代码中create方法,该方法调用了AI引擎框架client端提供的AieClientInit及AieClientPrepare接口,从而实现与server端建立连接及加载算法模型的能力。

    说明:

    SDK调用AI引擎client端接口应遵循AieClientInit->AieClientPrepare->AieClientSyncProcess/AieClientAsyncProcess->AieClientRelease->AieClientDestroy顺序,否则调用接口会返回错误码。

唤醒词识别插件的开发示例

在代码路径//foundation/ai/engine/services/server/plugin中添加唤醒词识别插件的接口定义(IPlugin),并实现AI能力的调用。如下代码片段即实现唤醒词识别的算法插件的接口定义。更多插件开发的相关代码参考路径如下://foundation/ai/engine/services/server/plugin/asr/keyword_spotting

#include "plugin/i_plugin.h
class KWSPlugin : public IPlugin {
public:
    KWSPlugin();
    ~KWSPlugin();
    const long long GetVersion() const override;
    const char* GetName() const override;
    const char* GetInferMode() const override;
    int32_t Prepare(long long transactionId, const DataInfo &amp;amp;inputInfo, DataInfo &amp;amp;outputInfo) override;
    int32_t SetOption(int optionType, const DataInfo &amp;amp;inputInfo) override;
    int32_t GetOption(int optionType, const DataInfo &amp;amp;inputInfo, DataInfo &amp;amp;outputInfo) override;
    int32_t SyncProcess(IRequest *request, IResponse *&amp;amp;response) override;
    int32_t AsyncProcess(IRequest *request, IPluginCallback*callback) override;
    int32_t Release(bool isFullUnload, long long transactionId, const DataInfo &amp;amp;inputInfo) override;
};

上述代码实现server提供的IPlugin接口。唤醒词识别的sample中调用的client端接口与插件中的接口对应关系及其实现功能如下表所示。

表1 唤醒词识别中client端接口与插件中的接口对应关系

client端定义的接口插件中定义的接口功能
AieClientPreparePrepare提供推理算法插件初始化功能,例如:加载唤醒词识别模型,将固定位置(/sdcard/wenwen_inst.wk)模型加载至内存。
AieClientSyncProcessSyncProcess提供同步执行推理算法的能力,例如:实现同步执行音频推理算法,判断音频中是否存在唤醒词。
AieClientAsyncProcessAsyncProcess提供异步执行推理算法的能力,当前唤醒词识别场景不涉及,但开发者可根据具体场景自行实现。
AieClientSetOptionSetOption提供手动设置算法相关配置项,如置信度阈值、时延等超参数的能力。当前唤醒词识别场景未涉及,开发者可视具体场景自行实现。
AieClientGetOptionGetOption提供获取算法相关配置项,以唤醒词识别为例:获取唤醒词模型中输入输出的规模,输入规模即为唤醒词识别模型要求输入的MFCC特征的维度(固定值:4000),输出规模即为结果的置信度得分维度(固定值:2)。
AieClientReleaseRelease提供卸载算法模型功能,以唤醒词识别为例:实现卸载相关模型,并清理特征处理器中的动态内存。

注意:

1.接口AieClientInit、AieClientDestroy分别用于与server端建立和断开连接,未调用到插件算法中,因此插件中无需定义与之对应的接口。

2.唤醒词识别插件需要使用PLUGIN_INTERFACE_IMPL语句对外暴露函数指针,否则插件将无法被正常加载使用。

PLUGIN_INTERFACE_IMPL(KWSPlugin);

唤醒词识别配置文件的开发示例

  1. 在代码路径//foundation/ai/engine/services/common/protocol/plugin_config/plugin_config_ini/中添加唤醒词识别的配置文件。

    [base]
    supported_boards = hi3516dv300
    related_sessions = asr_keyword_spotting+20001002

    //[asr_keyword_spotting+20001002]的命名规则为[算法名称+算法version]
    [asr_keyword_spotting+20001002]
    AID         = asr_keyword_spotting
    VersionCode = 20001002
    VersionName = 2.00.01.002
    XPU         = NNIE
    District    = China
    // 编译出的插件so文件所在的位置
    FullPath    = /usr/lib/libasr_keyword_spotting.so
    Chipset     = ALL
    ChkSum      = ''
    Key         = ''

  2. 在代码路径//foundation/ai/engine/services/common/protocol/plugin_config/中的aie_algorithm_type.h文件添加唤醒词识别算法类型id。

    // 唤醒词识别的算法类型id与唤醒词识别在ALGORITHM_TYPE_ID_LIST中的序号一一对应
    const int ALGORITHM_TYPE_KWS = 3;

  3. 在代码路径//foundation/ai/engine/services/server/plugin_manager/include/中的aie_plugin_info.h文件添加唤醒词识别算法名称及在ALGORITHM_TYPE_ID_LIST中的序号。

    const std::string ALGORITHM_ID_SAMPLE_1 = "sample_plugin_1";
    const std::string ALGORITHM_ID_SAMPLE_2 = "sample_plugin_2";
    const std::string ALGORITHM_ID_IVP = "cv_human_detect";
    // 添加唤醒词识别的算法名称asr_keyword_spotting
    // 算法的变量名称与ALGORITHM_TYPE_ID_LIST中算法typeId命名相同,例如:ALGORITHM_ID_KWS
    const std::string ALGORITHM_ID_KWS = "asr_keyword_spotting";
    const std::string ALGORITHM_ID_IC = "cv_image_classification";
    const std::string ALGORITHM_ID_INVALID = "invalid algorithm id";

    const std::vector<std::string> ALGORITHM_TYPE_ID_LIST = {
        ALGORITHM_ID_SAMPLE_1,
        ALGORITHM_ID_SAMPLE_2,
        ALGORITHM_ID_IVP,
        // 添加唤醒词识别在ALGORITHM_TYPE_ID_LIST中的序号,通过该序号可获得唤醒词识别的算法名称
        // 唤醒词识别的算法名称和唤醒词识别在ALGORITHM_TYPE_ID_LIST中的序号顺序需保持一致
        ALGORITHM_ID_KWS,
        ALGORITHM_ID_IC,
    };

鸿蒙OpenHarmony【AI框架开发】子系统 AI业务子系统是OpenHarmony提供原生的分布式AI能力的子系统。AI业务子系统提供了统一的AI引擎框架,实现算法能力快速插件化集成。 AI引擎框架主要包含插件管理、模块管理和通信管理模块,完成对AI算法能力的生命周期管理和按需部署。插件管理主要实现插件的生命周期管理及插件的按需部署,快速集成AI能力插件;模块管理主要实现任务的调度及管理客户端的实例;通信管理主要实现客户端和服务端之间的跨进程通信管理及AI服务与插件之间的数据传输。后续,会逐步定义统一的AI能力接口,便于AI能力的分布式调用。同时,框 阅读详情

相关推荐

OpenHarmony(鸿蒙南向开发)——子系统开发内核

用户最常见到并与之交互的操作系统界面,其实只是操作系统最外面的一层。操作系统最重要的任务,包括管理硬件设备,分配系统资源等,我们称之为操作系统内在最重要的核心功能。而实现这些核心功能的操作系统模块,业界一般称之为操作系统“内核”。OpenHarmony的Linux内核基于开源Linux内核LTS分支演进,在此基线基础上,回合CVE补丁及OpenHarmony特性,作为OpenHarmony Common Kernel基线。针对不同的芯片,各厂商合入对应的板级驱动补丁,完成对OpenHarmony的基线适配。

鸿蒙开发知识记录 1674

【入门到实战】OpenHarmony南向设备开发:标准系统方案之扬帆移植案例

本文介绍了系统移植的整体方案,包括Board仓和SoC代码的分离设计,以及产品配置的详细说明。

Androidbye的博客 887

OpenHarmony AI框架开发指南

AI 业务子系统是 OpenHarmony 提供原生的分布式 AI 能力的子系统。AI 业务子系统提供了统一的 AI 引擎框架,实现算法能力快速插件化集成。

m0_70748458的博客 1332

OpenHarmony学习笔记——南向开发环境搭建

此系列主要是记录笔者基于Hi3861的OpenHarmony学习笔记。

qq_41954556的博客 1万+

鸿蒙南向设备开发(OpenHarmony)子系统部件配置规则

通过build仓下的subsystem_config.json可以查看所有子系统的配置规则。

WEZC156465的博客 1222

OpenHarmony实战:轻量级系统之子系统移植概述

若想使用OpenHarmony系统的能力,需要对相应子系统进行适配。

m0_64420071的博客 2031

OpenHarmony南向开发环境搭建 - 深入理解Ubuntu、DevEco Device Tool与HPM

OpenHarmony南向开发(设备侧开发)是连接硬件与上层应用的核心环节,涉及系统移植、驱动开发和内核定制等关键技术。与北向应用开发不同,南向开发需要更接近硬件的开发环境和工具链。目前主流的环境配置方案主要有两种:一种是使用提供的图形化集成开发环境(适合新手和图形界面爱好者),另一种是纯命令行方式(适合习惯终端操作和自动化脚本的开发者)。选择合适的环境搭建方案是成功进行南向开发的第一步。本文将重点介绍目前最常用的Windows+Ubuntu混合开发模式。

猫林老师 - 致力优质教程编写 1907

OpenHarmony AI框架开发指导

AI 业务子系统是 OpenHarmony 提供原生的分布式 AI 能力的子系统。AI 业务子系统提供了统一的 AI 引擎框架,实现算法能力快速插件化集成。AI 引擎框架主要包含插件管理、模块管理和通信管理模块,完成对 AI 算法能力的生命周期管理和按需部署。插件管理主要实现插件的生命周期管理及插件的按需部署,快速集成 AI 能力插件;模块管理主要实现任务的调度及管理客户端的实例;通信管理主要实现客户端和服务端之间的跨进程通信管理及 AI 服务与插件之间的数据传输。

maniuT的博客 1293

鸿蒙开发必备书籍整理【收藏系列】

接上篇 鸿蒙开发必备书籍整理【收藏系列】上 作者:坚果 公众号:“大前端之旅” 华为云享专家,InfoQ签约作者,阿里云专家博主,51CTO博客首席体验官,开源项目GVA成员之一,专注于大前端技术的分享,包括Flutter,小程序,安卓,VUE,JavaScript。 关于鸿蒙开发方面的书籍,我今天简单的做了整理,其中部分书籍也有看过,确实写的不错,可以说是对科普鸿蒙相关知识点起到了一定促进作用,那么目前都有哪些书籍呢? 简单的了解一下 序号 书籍名称 主题/方向 作者 出版社 购买链接

坚果的博客 4136

鸿蒙5.0【OpenHarmony】AI框架开发指导

AI业务子系统是OpenHarmony提供原生的分布式AI能力的子系统。AI业务子系统提供了统一的AI引擎框架,实现算法能力快速插件化集成。 AI引擎框架主要包含插件管理、模块管理和通信管理模块,完成对AI算法能力的生命周期管理和按需部署。插件管理主要实现插件的生命周期管理及插件的按需部署,快速集成AI能力插件;模块管理主要实现任务的调度及管理客户端的实例;通信管理主要实现客户端和服务端之间的跨进程通信管理及AI服务与插件之间的数据传输。后续,会逐步定义统一的AI能力接口,便于AI能力的分布式调用。同时,

2401_82772199的博客 1823

OpenHarmony源码学习之编译框架

OpenHarmony是由开放原子开源基金会(OpenAtom Foundation)孵化及运营的开源项目,目标是面向全场景、全连接、全智能时代、基于开源的方式,搭建一个智能终端设备操作系统的框架和平台,促进万物互联产业的繁荣发展。最近在学习OpenHarmony源代码,个人认为学习有三个阶段看、实操、写,本着学习的终极目标,因此有了这篇文章。

weixin_42938827的博客 3840

OpenHarmony子系统开发 - AI框架开发指导

Server端是系统常驻进程,以系统能力的形式为多个client提供服务;client定义的IServiceDeadCb接口,是在server端异常死亡后,会被触发调用。这种异常场景,SDK可在死亡通知接口中,实现相关操作,比如停止调用或者再次拉起server端等。public:如上示例,SDK可在OnServiceDead()方法中实现自己的操作,比如停止所有的接口调用等等。Server端管理的插件内部接口实现逻辑各不相同,为了统一插件的加载流程,AI引擎定义了插件接口IPlugin;

__Benco的博客 1556

AC360变频器使用案例

AC360变频器使用案例!

QING_BOSS的博客 518

【入门到实战】OpenHarmony南向子系统开发:Neural Network Runtime设备接入指南

NNRt是面向AI领域的跨芯片推理计算运行时......

Androidbye的博客 1195

基于UWB技术的自动跟随避障系统设计研究

基于UWB技术的自动跟随避障系统设计研究 摘要:目前我国针对自动跟随避障系统方面的研究较少,同时国内自动跟随避障系统仍然处在未成熟阶段,多数仍停留在应用蓝牙控制或摄像头捕捉这类跟随方式,但这类方式在实际应用过程中往往会出现易受干扰,精度差,易受环境干扰等问题,这不仅会降低自动跟随避障系统的性能,同时也会对用户造成诸多困扰。因此,就需要结合目前较为有效的UWB技术,对自动跟随避障系统进行设计。基于此,本文首先将会针对UWB技术展开概述,而后对基于UWB技术的自动跟随避障系统组成展开分析,进而对基于UWB技术的

qq_43543515的博客 7994

C#集成Bartender:动态图片标签打印的实战与优化

本文详细介绍了在C#程序中集成Bartender实现动态图片标签打印的实战方法与优化策略。通过具名数据源绑定、图片对象尺寸控制等核心技巧,解决了动态图片显示/隐藏的难题,并提供了从模板设计、代码架构到性能优化、错误处理的全流程指南,帮助开发者构建稳定高效的工业级标签打印系统。

weixin_29216957的博客 433

OpenHarmony AI业务子系统

AI业务子系统是OpenHarmony提供原生的分布式AI能力的子系统。本次开源范围是提供了统一的AI引擎框架,实现算法能力快速插件化集成。框架中主要包含插件管理、模块管理和通信管理等模块,对AI算法能力进行生命周期管理和按需部署。后续,会逐步定义统一的AI能力接口,便于AI能力的分布式调用。同时,提供适配不同推理框架层级的统一推理接口。图 1AI引擎框架。

__Benco的博客 1082

Cadence 批量一次性修改title 页码标题

本文介绍如何在Cadence软件中对DSN文件进行标题栏的批量编辑操作,包括选择编辑对象、使用快捷键打开属性面板以及如何修改标题、页码等关键信息。

tianpu2320959696的博客 979

OpenHarmony子系统介绍

本文介绍了OpenHarmony操作系统的核心子系统架构及其功能。OpenHarmony采用分层设计,包含内核层、系统服务层、框架层和应用层,支持按需裁剪组件。

fakerth的博客 1865

【温室气体数据集】全球总碳柱观测网络 TCCON

【温室气体数据集】全球总碳柱观测网络 TCCON

WW、forever的博客 438

Android系统开发工程师面试指南与参考答案

本文整理了Android系统开发工程师面试常见问题与参考答案。核心内容涵盖:1)Framework层定制方法,如修改HAL和系统服务;2)ANR问题分析工具(systrace)与解决方案;3)性能优化实践,包括开机加速和功耗管理;4)四大组件工作机制与应用案例;5)Native崩溃调试技巧。文章强调通过AOSP源码研究、工具使用和项目案例准备来提升面试表现,重点考察应聘者的系统开发深度和实操能力。参考答案均基于实际开发经验,提供可量化的优化成果说明。

郑伟强dev的专栏 259

【入门到实战】OpenHarmony南向开发:编译构建-子系统配置规则

通过build仓下的subsystem_config.json可以查看所有子系统的配置规则。

Androidbye的博客 399

Android系统内存和性能关系的调研

摘要:本文分析了低内存导致性能问题的判断方法和评估思路。通过监控/proc/vmstat中的allocstall_normal、pageoutrun等指标可判断内存回收频率,当MemFree、MemAvailable和Cached均低于500MB时可能出现明显卡顿。全文通过实验和理论验证分析,回答因内存瓶颈导致性能问题的一些分析和解决的思路。

jidapenglin28的专栏 133

鸿蒙-南向轻内核开发实战系列(一)基于小熊派鸿蒙季开发板环境搭建

前言 前一段时间,我写过一篇关于LiteOS-A开发环境搭建的文章(实际上是将其作为独立的RTOS来开发的),今天正式讲一讲LiteOS作为鸿蒙内核子系统该如何开发。 对于HarmonyOS,开发工作大致可以分为南向开发(内核、驱动)和北向开发(App应用)。我们主讲南向开发。在目前的鸿蒙2.0版本下,南向轻内核开发的资料相对更加完善,主要是针对LiteOS内核。讲到这里,能完整编译到手机上运行的鸿蒙镜像,可能大家还要再等一等了(笔者也很期待)。 概述 为了帮大家理清楚鸿蒙开发的套路,我们从头再梳理一遍相关

一口Linux的专栏 2612

目标检测YOLO实战应用案例100讲-基于数据融合的SAR图像中海上目标检测与跟踪(中)

本文使用的数据集为欧空局(European Space Agency, ESA)提供的Sentinal-1 数据集,Sentinel-1是欧洲“哥白尼计划”的SAR卫星机群,主要是用于陆地和海 洋服务的极地轨道全天候昼夜雷达成像任务[ 34]。Sentinel-1A于2014年4月3日发 射升空,Sentinel-1B于2016年4月25日发射升空,每颗卫星都携带C波段SAR, 共同提供地球表面的全天候、昼夜图像。

qq_36130719的博客 362

LinePhone3.2.7(android端最新版本) sip客户端

SIP客户端For android:LinePhone3.2.7(最新版本),官网地址:http://www.linphone.org/

上一篇: 【入门到实战】OpenHarmony南向子系统开发:音视频录制开发指南
下一篇: 【入门到实战】OpenHarmony南向子系统开发:Neural Network Runtime设备接入指南
懂你的大海
博客等级 码龄6年 9049粉丝 1381原创
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付:10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
