往期鸿蒙5.0全套实战文章必看:(文中附带全栈鸿蒙5.0学习资料)


像素单位

ArkUI为开发者提供4种像素单位,采用vp为基准数据单位。

说明

本模块首批接口从API version 7开始支持,后续版本的新增接口,采用上角标单独标记接口的起始版本。

名称描述
px屏幕物理像素单位。
vp

屏幕密度相关像素,根据屏幕像素密度转换为屏幕物理像素,当数值不带单位时,默认单位vp。

说明:

vp与px的比例与屏幕像素密度有关。

fp字体像素,与vp类似适用屏幕密度变化,随系统字体大小设置变化。
lpx视窗逻辑像素单位,lpx单位为实际屏幕宽度与逻辑宽度(通过designWidth配置)的比值,designWidth默认值为720。当designWidth为720时,在实际宽度为1440物理像素的屏幕上,1lpx为2px大小。

像素单位转换

提供其他单位与px单位互相转换的方法。

卡片能力: 从API version 9开始,该接口支持在ArkTS卡片中使用。

元服务API: 从API version 11开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

接口描述
vp2px(value : number) : number

将vp单位的数值转换为以px为单位的数值。

说明:

默认使用当前UI实例所在屏幕的虚拟像素比进行转换,UI实例未创建时,使用默认屏幕的虚拟像素比进行转换。

px2vp(value : number) : number

将px单位的数值转换为以vp为单位的数值。

说明:

默认使用当前UI实例所在屏幕的虚拟像素比进行转换,UI实例未创建时,使用默认屏幕的虚拟像素比进行转换。

fp2px(value : number) : number将fp单位的数值转换为以px为单位的数值。
px2fp(value : number) : number将px单位的数值转换为以fp为单位的数值。
lpx2px(value : number) : number将lpx单位的数值转换为以px为单位的数值。
px2lpx(value : number) : number将px单位的数值转换为以lpx为单位的数值。

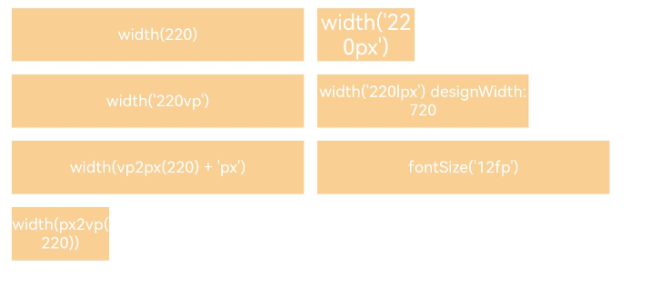

示例

说明

直接使用vp2px/px2vp/fp2px/px2fp/lpx2px/px2lpx可能存在UI上下文不明确的问题,建议使用getUIContext获取UIContext实例,再使用UIContext下的vp2px/px2vp/fp2px/px2fp/lpx2px/px2lpx调用绑定实例的接口。

// xxx.ets
@Entry
@Component
struct Example {
  build() {
    Column() {
      Flex({ wrap: FlexWrap.Wrap }) {
        Column() {
          Text("width(220)")
            .width(220)
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12vp')
        }.margin(5)

        Column() {
          Text("width('220px')")
            .width('220px')
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
        }.margin(5)

        Column() {
          Text("width('220vp')")
            .width('220vp')
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12vp')
        }.margin(5)

        Column() {
          Text("width('220lpx') designWidth:720")
            .width('220lpx')
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12vp')
        }.margin(5)

        Column() {
          Text("width(vp2px(220) + 'px')")
            // 建议使用this.getUIContext().vp2px()
            .width(vp2px(220) + 'px')
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12vp')
        }.margin(5)

        Column() {
          Text("fontSize('12fp')")
            .width(220)
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12fp')
        }.margin(5)

        Column() {
          Text("width(px2vp(220))")
            // 建议使用this.getUIContext().px2vp()
            .width(px2vp(220))
            .height(40)
            .backgroundColor(0xF9CF93)
            .textAlign(TextAlign.Center)
            .fontColor(Color.White)
            .fontSize('12fp')
        }.margin(5)
      }.width('100%')
    }
  }
}
