Canvas

提供画布组件,用于自定义绘制图形。

说明

该组件从API Version 8开始支持。后续版本如有新增内容,则采用上角标单独标记该内容的起始版本。

子组件

不支持。

接口

Canvas

Canvas(context?: CanvasRenderingContext2D | DrawingRenderingContext)

卡片能力: 从API version 9开始,该接口支持在ArkTS卡片中使用。

元服务API: 从API version 11开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

参数:

参数名类型必填说明
contextCanvasRenderingContext2D | DrawingRenderingContext12+否CanvasRenderingContext2D: 不支持多个Canvas共用一个CanvasRenderingContext2D对象,具体描述见CanvasRenderingContext2D对象。DrawingRenderingContext: 不支持多个Canvas共用一个DrawingRenderingContext对象,具体描述见DrawingRenderingContext对象。

Canvas12+

Canvas(context: CanvasRenderingContext2D | DrawingRenderingContext, imageAIOptions: ImageAIOptions)

元服务API: 从API version 12开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

参数:

参数名类型必填说明
contextCanvasRenderingContext2D | DrawingRenderingContext12+是CanvasRenderingContext2D: 不支持多个Canvas共用一个CanvasRenderingContext2D对象,具体描述见CanvasRenderingContext2D对象。DrawingRenderingContext: 不支持多个Canvas共用一个DrawingRenderingContext对象,具体描述见DrawingRenderingContext对象。
imageAIOptionsImageAIOptions是给组件设置一个AI分析选项,通过此项可配置分析类型或绑定一个分析控制器。

属性

除支持通用属性外,还支持以下属性:

enableAnalyzer12+

设置组件支持AI分析,当前支持主体识别、文字识别和对象查找等功能。

需要搭配context中的StartImageAnalyzer和StopImageAnalyzer一起使用。

不能和overlay属性同时使用,两者同时设置时overlay中CustomBuilder属性将失效。该特性依赖设备能力。

元服务API: 从API version 12开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

参数:

参数名类型必填说明
enableboolean是

组件支持AI分析,设置为true时,组件可进行AI分析。

默认值:false

事件

卡片能力: 从API version 9开始,该接口支持在ArkTS卡片中使用。

元服务API: 从API version 11开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

除支持通用事件外,还支持如下事件:

名称描述
onReady(event: () => void)

Canvas组件初始化完成时或者Canvas组件发生大小变化时的事件回调,当该事件被触发时画布被清空,该事件之后Canvas组件宽高确定且可获取,可使用Canvas相关API进行绘制。当Canvas组件仅发生位置变化时,只触发onAreaChange事件、不触发onReady事件。

onAreaChange事件在onReady事件后触发。

示例:

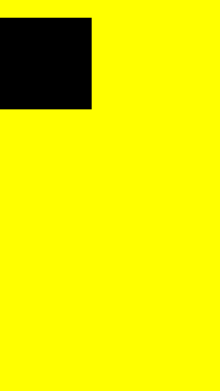

该示例实现了如何在Canvas组件使用CanvasRenderingContext2D中的方法进行绘制。

// xxx.ets
@Entry
@Component
struct CanvasExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() => {
          this.context.fillRect(0, 30, 100, 100)
        })
    }
    .width('100%')
    .height('100%')
  }
}

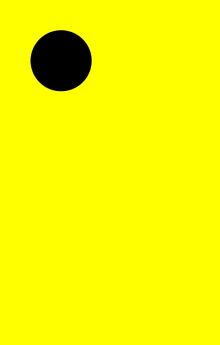

该示例实现了如何在Canvas组件使用DrawingRenderingContext中的方法进行绘制。

// xxx.ets
@Entry
@Component
struct CanvasExample {
  private context: DrawingRenderingContext = new DrawingRenderingContext()

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() => {
          this.context.canvas.drawCircle(200, 200, 100)
          this.context.invalidate()
        })
    }
    .width('100%')
    .height('100%')
  }
}
