Android插件化之启动Activity

在上一篇文章Android插件化之ClassLoader我们已经可以成功加载apk，但是还没有办法启动插件中的Activity。我们知道，如果要启动一个Activity，那么这个Activity必须在AndroidManifest.xml中注册。因此，如果我们要启动插件中的Activity，那么这个Activity事先必须在宿主的AndroidManifest.xml中预注册。这样一来就会有两个问题：

1. 插件中的Activity在宿主的AndroidManifest.xml中注册，开发不太友好。
2. 只能启动插件中事先定义好的Activity，没有办法动态增加Activity

因此，现有的插件化框架都会有一套越过AndroidManifest.xml注册而启动Activity的机制。本文的目的就是分析这套机制。

Activity的启动流程

不考虑多进程的情况，Activity的启动是Binder双向通信的一个过程，它由我们的app进程和AMS所在的system_server进程共同完成。system_server是一个系统级的进程，其内部的AMS负责管理所有app的Activity状态。因此，Android是不允许我们对AMS进行修改的。那么，插件化技术只能在我们app进程里做文章了。

下图我根据6.0的源码画出了Activity的启动流程图，我省略了我们不需要关心的AMS部分。

正如上图所示，我将Activity的启动流程分为了两部分。上部分描述了app从发起启动activity请求到AMS接受到该请求的过程。下部分描述了AMS处理完成后响应app进程启动Activity的过程

请求阶段

上图无论是Activity的statActivity()还是startActivityForResult()最终都调用了Instrumentation.execStartActivity()。我们继续定位到Instrumentation.execStartActivity()。

execStartActivity()非常简单。它将传进来的参数进一步包装后传给ActivityManagerNative.getDefault()的startActivity()。ActivityManagerNative.getDefault()返回的其实是一个ActivityManagerProxy对象。ActivityManagerProxy是ActivityManagerService在app进程中的Binder代理对象。调用ActivityManagerProxy.startService()最后会调用ActivityManagerService.startService()。这样请求就到了ActivityManagerService。ActivityManagerNative.getDefault()如下：

到此，请求启动Activity的过程就分析完了。

响应阶段

前面我们提到过，在不考虑多进程的情况下，Activity的启动过程是一个Binder双向通信的过程。AMS要主动与app进程通信要依靠请求启动Activity阶段传过来的IBinder对象，这个IBinder对象就是上面介绍过的Instrumentation.execStartActivity()中的 whoThread对象，它实际上是一个ApplicationThreadProxy对象，用来和ApplicationThread通信。AMS通知app进程启动Activity是通过调用ApplicationThreadProxy.scheduleLaunchActivity()完成的。根据Binder通信，ApplicationThread.scheduleLaunchActivity()会被调用。我们就从ApplicationThread.scheduleLaunchActivity()开始分析。

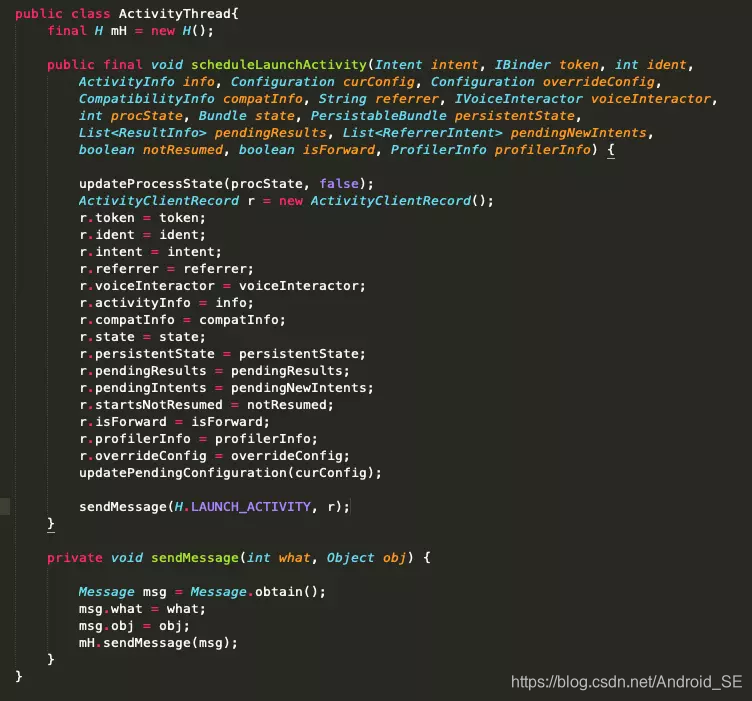

scheduleLaunchActivity()将从AMS中传过来的参数封装成ActivityClientRecord对象，然后将消息发送给mH，mH是一个Handler对象。

H是ActivityThread的内部类，继承自Handler，它在收到LAUNCH_ACTIVITY的消息后，会调用ActivityThread.handlerLaunchActivity()。
handleLaunchActivity()主要调用了两个方法：performLaunchActivity()和handleResumeActivity()。performLaunchActivity()会完成Activity的创建，以及调用Activity的onCreate()、onStart()等方法。handleResumeActivity()会完成Activity.onResume()的调用。我们继续跟踪performLaunchActivity()。

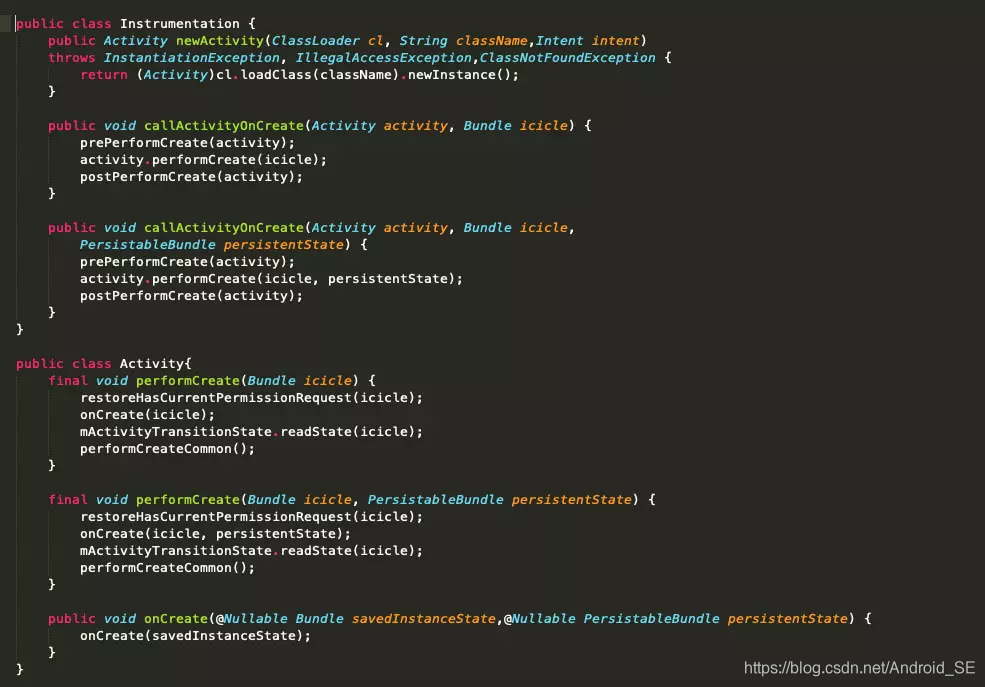

上述代码在关键位置都加了注释。通过注释我们明白了Activity的创建以及onCreate()的调用都是在Instrumentation中完成的。这里需要注意一下Activtiy.attach()的调用时机，我们会在下文中用到。Instrumentation具体的代码如下：
