1 原理

1.1 涉及到的Framework原理

回顾第一篇Android插件化原理（一）—— 插件类加载、类加载原理、（双亲委托机制)两点：

类加载器

为什么要说ClassLoader呢，因为class 都是由ClassLoader加载的，应用的所有类都在类加载器中。

DexClassLoader 8.0之前提供给系统使用，8.0之后与PathClassLoader并无区别
PathClassLoader ，8.0之前提供给开发者使用，用于加载应用class文件，例如CustomActivity、CustomeFragment，包括三方jar、apk、库的class；8.0之后与DexClassLoader并无区别；
BootClassLoader：用于加载Framework的class文件，例如Activity、Fragment

加载插件类原理：

创建插件的DexClassLoader类加载器，通过反射获取插件的dexElements
获取宿主的PathClassLoader类加载器，通过反射获取宿主的dexElements
合并宿主的dexElements和插件的dexElements，生成新的Element[]对象
通过反射把新的Element[]复制给宿主的dexElements。

以及StartActivity原理（二）——Android9.0 startActivity原理，Activity启动原理提到的

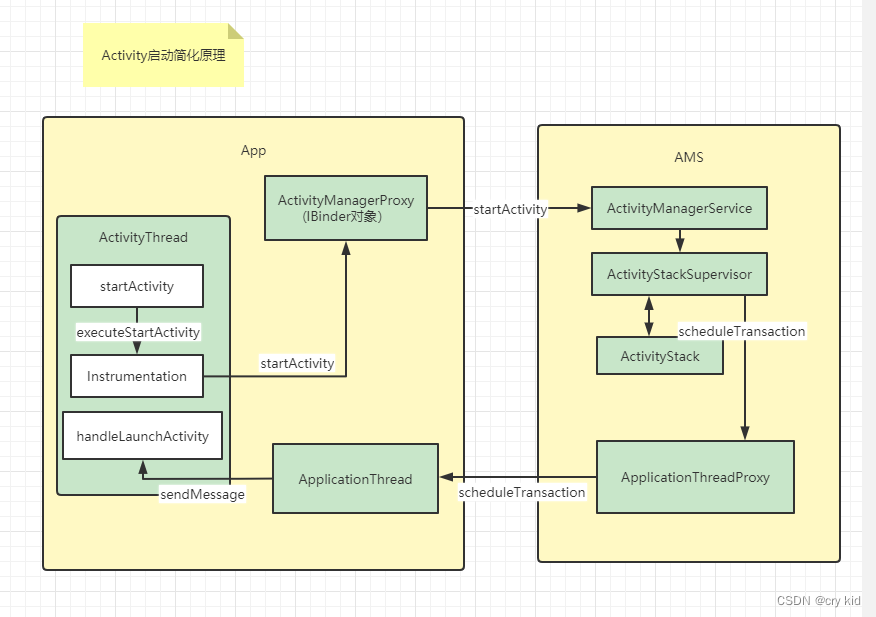

Activity启动原理：

app进程告知AMS要启动activity，AMS检测Activity存在后，返回目标activity的类信息，并通知app进程构造插件Activity实例；

1.1 核心思想

启动插件的activity；
检测到启动的是插件Acitivity，将其hook成宿主app的ProxyActivity；
AMS检测完成后，app启动ProxyActivity时，将其hook成我们的插件Activity。

1.2 具体原理

上面三步虽然简单，但是要明白为什么这么做？这么做原因有两点：

目标插件activity不在宿主Manifest清单文件中；
启动Activity需要通过AMS检测（manifest）。

所以在启动插件Activity的时候需要将intent的插件Activity hook成宿主的ProxyActivity去通过AMS检测，ProxyActivity在宿主app中，可以添加到Manifest清单文件中，自然可以通过检测；最后在启动阶段，将ProxyActivity再次hook成我们的插件Activity，最后在app进程可以构造其实例；

实现步骤：

加载插件apk/dex
启动插件Activity,并添加标志位表明启动插件Activity；
Hook AMS,检测到intent中的标志位，替换插件Activity为ProxyActivity；
hook ActivityThread的Handle——H，在handleLaunchActivity对应的的messageWhat，检测intent中的标志位；
将ProxyActivity重新替换成插件Activity；

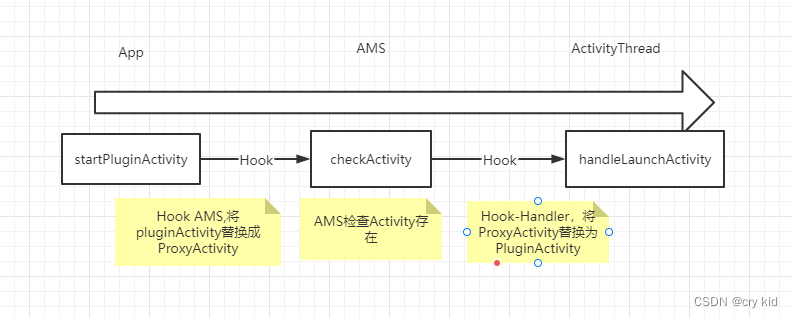

附简单流程图：

在这里插入图片描述

2 实现

1.准备工作


public class ProxyActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
    }
}



public abstract class BaseActivity extends Activity {

    protected void startPluginActivity(Intent intent) {
        intent.putExtra(LoadUtil.INTENT_LOAD_PLUGIN, true);
        startActivity(intent);
    }

}

2.Hook AMS

public class LoadUtil{

    private static final String TAG = "LoadUtil";

    private final static String INTENT_ORIGIN_INTENT = "intent_origin_intent";
    private final static String METHOD_START_ACTIVITY = "startActivity";
    public final static String INTENT_LOAD_PLUGIN = "intent_load_plugin";

    public final static int WHAT_LAUNCH_ACTIVITY = 100;
    //9.0版本H 处理启动activity的流程
    public final static int WHAT_EXECUTE_TRANSACTION = 159;

    /**
     * Hook AMS 的startActivity，用ProxyActivity替换plugin 的Activity，以欺骗AMS的manifest校验
     */
    @TargetApi(Build.VERSION_CODES.KITKAT)
    @SuppressLint("PrivateApi")
    public static void hookAMS() {
        try {
            //- 获取singleton（它作为单例持有了IActivityManager实例）
            Field singletonFiled;
            //8.0
            if (Build.VERSION.SDK_INT < Build.VERSION_CODES.O) {
                Class<?> clazz = Class.forName("android.app.ActivityManagerNative");
                singletonFiled = clazz.getDeclaredField("gDefault");
            } else {
                final Class<?> activityManagerClass = Class.forName("android.app.ActivityManager");
                singletonFiled = activityManagerClass.getDeclaredField("IActivityManagerSingleton");
            }

            singletonFiled.setAccessible(true);
            final Object singleton = singletonFiled.get(null);//静态对象，直接反射

            //- 获取IActivityManager 对象
            final Class<?> singletonClass = Class.forName("android.util.Singleton");
            final Field mInstanceFiled = singletonClass.getDeclaredField("mInstance");
            mInstanceFiled.setAccessible(true);
            final Object mInstance = mInstanceFiled.get(singleton);

            final Class<?> iActivityManagerClass = Class.forName("android.app.IActivityManager");
            //- 代理IActivityManager
            Object proxyInstance = Proxy.newProxyInstance(Thread.currentThread().getContextClassLoader(),
                    new Class[]{iActivityManagerClass},
                    new InvocationHandler() {
                        @Override
                        public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
                            String methodName = method.getName();
                            if (methodName.equals(METHOD_START_ACTIVITY)) {
                                Intent intent = null;
                                int intentIndex = -1;
                                //找到intent
                                for (int i = 0; i < args.length; i++) {
                                    if (args[i] instanceof Intent) {
                                        intent = (Intent) args[i];
                                        intentIndex = i;
                                        break;
                                    }
                                }
                                //启动的是插件的activity才进行替换
                                if (intent != null && intent.getBooleanExtra(INTENT_LOAD_PLUGIN, false)) {
                                    final Intent proxyIntent = new Intent();
                                    proxyIntent.putExtra(INTENT_LOAD_PLUGIN, true);
                                    //使用包含ProxyActivity的intent替换原来的intent，以骗过AMS
                                    proxyIntent.setClassName("com.margin.host", "com.margin.host.ProxyActivity");
                                    //保存原来的intent
                                    proxyIntent.putExtra(INTENT_ORIGIN_INTENT, intent);
                                    //替换原来的intent
                                    args[intentIndex] = proxyIntent;
                                }
                            }
                            return method.invoke(mInstance, args);
                        }
                    });
            //替换系统的IActivityManager
            mInstanceFiled.set(singleton, proxyInstance);

        } catch (ClassNotFoundException | NoSuchFieldException | IllegalAccessException e) {
            e.printStackTrace();
        }

    }

}

3. Hook ActivityThread的Handler-H

这里需要再补充一点Handler的知识，在我另一篇帖子再论Handler—Handler事件分发、Handler线程切换原理解析有说到Handler处理消息有三种方式：

派生Handler，重写handleMessage；
Message的Runnable回调；
给Handler添加Callback回调。

这里我们选择第三种方式（这个H-Handler并未添加Callback）在Callback.handleMesage中把ProxyActivity替换成目标Activity，切记，不要拦截，不要影响后续的流程。

这里9.0版本和之前的版本原理不一样，如果不理解的，烦请回看我的


  /**
     * Hook ActivityThread 的H-Handler，将ProxyActivity还原为 plugin的Activity
     */
    public static void hoodH() {
        final Handler.Callback callback = new Handler.Callback() {
            @Override
            public boolean handleMessage(Message msg) {
                try {
                    Intent proxyIntent;
                    Field intentField = null;

                    // 不同版本的 H 中 launchActivity what值不一样
                    if (msg.what == WHAT_LAUNCH_ACTIVITY) {
                        intentField = msg.obj.getClass().getDeclaredField("intent");
                        proxyIntent = (Intent) intentField.get(msg.obj);

                        if (proxyIntent != null
                                && proxyIntent.getBooleanExtra(INTENT_LOAD_PLUGIN, false)) {
                            intentField.setAccessible(true);
                            //替换为原来的intent
                            Intent originIntent = proxyIntent.getParcelableExtra(INTENT_ORIGIN_INTENT);
                            if (originIntent != null) {
                                intentField.set(msg.obj, originIntent);
                            }
                        }
                        //28-9.0
                    } else if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.P
                            && msg.what == WHAT_EXECUTE_TRANSACTION) {
                        final Field mActivityCallbacksField = msg.obj.getClass().getDeclaredField("mActivityCallbacks");
                        mActivityCallbacksField.setAccessible(true);
                        final List mActivityCallbacks = (List) mActivityCallbacksField.get(msg.obj);

                        int launchItemIndex = -1;
                        for (int i = 0; i < mActivityCallbacks.size(); i++) {
                            if (mActivityCallbacks.get(i).getClass().getName().equals("android.app.servertransaction.LaunchActivityItem")) {
                                launchItemIndex = i;
                                break;
                            }
                        }
                        if (launchItemIndex > -1) {
                            final Object launchActivityItem = mActivityCallbacks.get(launchItemIndex);
                            intentField = launchActivityItem.getClass().getDeclaredField("mIntent");
                            intentField.setAccessible(true);
                            proxyIntent = (Intent) intentField.get(launchActivityItem);
                            Intent originIntent = proxyIntent.getParcelableExtra(INTENT_ORIGIN_INTENT);
                            if (originIntent != null) {
                                intentField.set(launchActivityItem, originIntent);
                            }
                        }

                    }
                } catch (NoSuchFieldException | IllegalAccessException e) {
                    e.printStackTrace();
                }
                //切记返回false不拦截，这样H 可以处理后续流程
                return false;
            }
        };
        try {
            //-1.获取ActivityThread 实例
            final Class<?> activityThreadClazz = Class.forName("android.app.ActivityThread");
            final Field sCurrentActivityThread = activityThreadClazz.getDeclaredField("sCurrentActivityThread");
            sCurrentActivityThread.setAccessible(true);
            final Object activityThread = sCurrentActivityThread.get(null);

            //-2.获取ActivityThread的mH实例
            final Field mHFiled = activityThreadClazz.getDeclaredField("mH");
            mHFiled.setAccessible(true);
            final Handler mH = (Handler) mHFiled.get(activityThread);

            //-3.获取H的mCallback变量
            final Class<?> handlerClazz = mH.getClass();
            final Field mCallbackField = handlerClazz.getDeclaredField("mCallback");
            mCallbackField.setAccessible(true);
            //-4.注入我们的Handler.Callback
            mCallbackField.set(mH, callback);
        } catch (ClassNotFoundException | NoSuchFieldException | IllegalAccessException e) {
            e.printStackTrace();
        }
    }

4.启用hook


public class HostApplication extends Application {

    @Override
    public void onCreate() {
        super.onCreate();
        final String pluginApkPath = "/sdcard/plugin-debug.apk";
        LoadUtil.loadClass(this, pluginApkPath);
       	LoadUtil.hookAMS();
       	LoadUtil.hoodH();
    }

}

5.启动插件Activity


  startPluginActivity(new Intent()
                        .setComponent(new ComponentName("com.margin.plugin", "com.margin.plugin.MainActivity")));

验证结果我不再贴出。

如何打包插件Dex以及加载插件类，这里不再赘述，您可以回看我的系列第一篇：Android插件化原理（一）—— 插件类加载、类加载原理、（双亲委托机制)

好了，本篇就到此结束啦，非常感谢您的阅读，如果有什么问题，还望您不吝赐教，批评指正，如果您看的满意，麻烦您给我点个赞，非常感谢。

下一篇插件化原理（三）——使用插件资源
