FTP 协议 基于 Netfilter Conntrack 的 动态端口 开放

由于 防火墙的默认策略 应该是DROP，对于像 FTP 这种在被动模式下，需要新开端口建立数据通道的协议而言，防火墙不能够主动的开辟相关的端口，也就在默认DROP情况下，FTP的数据端口不能通信，就会出现能登录成功，但获取不到目录的情况。关于 FTP 的介绍，可参考这篇 帖子。

在 Linux 中，Netfilter 自带一个 conntrack 模块，于是就先以 ftp 协议为例研究了一下。其主要原理是，监控相应端口的流量，尝试获取到含有动态端口的数据包，然后，将相应端口的数据包标记成RELATED的数据（猜测是这样），因而，使其实现通信。

实现 ftp 动态端口的模块 文件是 net/netfilter/nf_conntrack_ftp.c，include/linux/netfilter/nf_conntrack_ftp.h，include/uapi/linux/netfilter/nf_conntrack_ftp.h，net/netfilter/nf_nat_ftp.c，还有一个 net/netfilter/ip_vs_ftp.c 文件暂时没看懂干啥的。这些文件均来自于 linux 内核文件。在 Ubuntu 18.04 系统中，以 apt-get install linux-source-5.0.0 的方式获取。

测试系统 Ubuntu 18.04，内核版本：5.0.0-31-generic，iptables 版本：1.6.1

nf_conntrack_ftp 模块加载

首先，了解如何开启linux系统自带的 ftp 协议的动态端口模块。

1. 准备ftp客户端和服务器，linux下可使用vsftpd作为ftp服务器，相关安装方法，可参考这篇帖子。windows下的ftp客户端，可使用WinScp这个软件。
2. 设置系统对conntrack模块的支持
   vim /etc/sysctl.conf
   添加一行：
   net.netfilter.nf_conntrack_helper=1
   然后使用sysctl -p使其生效。
   主要是新版系统需要加这个一句，旧版系统不需要，旧版似乎是默认开启的，此部分可参考这个文章。
3. 加载 nf_conntrack_ftp 模块

   modprobe nf_conntrack
   modprobe nf_conntrack_ftp


4. iptables 测试规则（此处仅是ipv4的测试规则，ipv6需要用到ip6tables）

   iptables -F # 清空规则
   iptables -P INPUT ACCEPT
   iptables -P OUTPUT ACCEPT
   iptables -P FORWARD DROP # FORWARD链规则默认DROP
   iptables -A FORWARD -p tcp -m state --state NEW --dport 21 -j ACCEPT
   iptables -A FORWARD -p tcp -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT
   # 按照对上面那篇文章的理解，应该是用下面这个规则的，
   # 但是，测试发现，只用下面这个反而通信不了，用上面那句规则，模块是会工作的。有点迷，可能没理解好。
   # iptables -A FORWARD -m conntrack --ctstate ESTABLISHED,RELATED -m helper --helper opc -p tcp -j ACCEPT


   此外，还可能需要要一条这样的规则

   iptables -A PREROUTING -t raw -p tcp --dport 21 -j CT --helper ftp


注意：
（1）必须要用-D选项删除上面这条规则后，nf_conntrack_ftp模块才能被卸载，否则卸载时会提示被使用。
（2）应使用 iptables -t raw-nL 查看这条规则的配置。
此处在 FORWARD 链上测试，也可自行改成INPUT和OUTPUT链，Ubuntu 18.04 使用 bridge_utils 配置网桥后，需要额外加载模块，FOWWARD 链规则才生效，相关操作可见这篇帖子。
5. 开启 ftp 服务器后，使用 winscp 客户端对其进行访问测试。
默认情况下，winscp 是用 被动模式通信的，被动模式的确需要动态端口开放这这一策略。

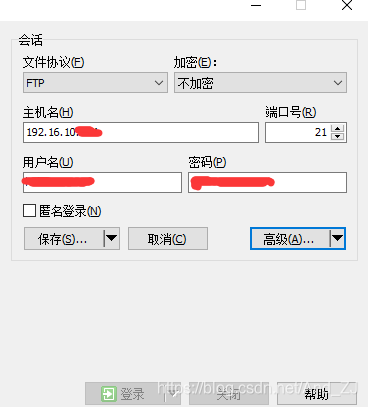

不过首先要明确一点，防火墙上做动态端口开放，显然要求协议是明文的，加密是不行的，加密就没法从数据包里获得地址和动态端口信息了（除非知道秘钥，并且重写模块）。所以，连接设置如下：

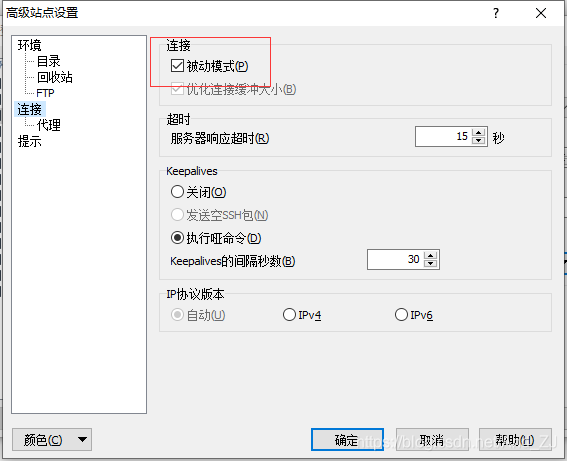

如果选用主动模式通信，可点击上面界面中的“高级”，然后进入“连接”，取消“被动模式”的选中即可。主动模式，似乎只需要再开放20端口即可，不用conntrack，当然这和防火墙策略有关，也许不想实时开着20端口呢。

然后，连接就能读取成功，去除模块，或者减少iptables的放行规则，将无法通信。

nf_conntrack_ftp 模块粗读

今天太晚了，先不写了。

include/uapi/linux/netfilter/nf_conntrack_ftp.h

这个文件主要是定义了FTP几种模式：

/* This enum is exposed to userspace */
enum nf_ct_ftp_type {

	/* PORT command from client */
	NF_CT_FTP_PORT,
	/* PASV response from server */
	NF_CT_FTP_PASV,
	/* EPRT command from client */
	NF_CT_FTP_EPRT,
	/* EPSV response from server */
	NF_CT_FTP_EPSV,
};

上面两个是ipv4下面的主动和被动模式，下面两个则是ipv6下面的主动和被动模式

include/linux/netfilter/nf_conntrack_ftp.h

#define FTP_PORT	21

#define NF_CT_FTP_SEQ_PICKUP	(1 << 0)

#define NUM_SEQ_TO_REMEMBER 2
/* This structure exists only once per master */
struct nf_ct_ftp_master {

	/* Valid seq positions for cmd matching after newline */
	u_int32_t seq_aft_nl[IP_CT_DIR_MAX][NUM_SEQ_TO_REMEMBER];
	/* 0 means seq_match_aft_nl not set */
	u_int16_t seq_aft_nl_num[IP_CT_DIR_MAX];
	/* pickup sequence tracking, useful for conntrackd */
	u_int16_t flags[IP_CT_DIR_MAX];
};

没太懂这里的，但是能看出来时用来存储序列号的，就是conntrack时，要校验并更新数据流的序列号。如果序列号对不上，并不会放行这个包。

net/netfilter/nf_conntrack_ftp.c

#define MAX_PORTS 8
static u_int16_t ports[MAX_PORTS];
static unsigned int ports_c;
module_param_array(ports, ushort, &ports_c, 0400);

static bool loose;
module_param(loose, bool, 0600);

首先限制了最大监听的端口数量，不超过8个ftp服务器的端口。
module_param 这个貌似是可以在加载模块是传递参数，0400这个表明权限，但是不太懂这个loose变量到底是什么啥意思，修复的那个bug代表啥含义。

static int try_rfc959(const char *, size_t, struct nf_conntrack_man *,
		      char, unsigned int *);
static int try_rfc1123(const char *, size_t, struct nf_conntrack_man *,
		       char, unsigned int *);
static int try_eprt(const char *, size_t, struct nf_conntrack_man *,
		    char, unsigned int *);
static int try_epsv_response(const char *, size_t, struct nf_conntrack_man *,
			     char, unsigned int *);

static struct ftp_search {

	const char *pattern;
	size_t plen;
	char skip;
	char term;
	enum nf_ct_ftp_type ftptype;
	int (*getnum)(const char *, size_t, struct nf_conntrack_man *, char, unsigned int *);
} search[IP_CT_DIR_MAX][2];

这四个函数，就是尝试解析 ftp 数据包的，分别以那四种情况，去尝试解析出 动态端口。
然后含有个search结构体数据，里面包含了四种情况对应的解析方法，getnum指针就指向这几个函数。

/* Return 1 for match, 0 for accept, -1 for partial. */
static int find_pattern(const char *data, size_t dlen,
			const char *pattern, size_t plen,
			char skip, char term,
			unsigned int *numoff,
			unsigned int *numlen,
			struct nf_conntrack_man *cmd,
			int (*getnum)(const char *, size_t,
				      struct nf_conntrack_man *, char,
