随着制造行业节奏不断加快，焊接行业面临着更高的生产要求，夹具与治具的制造效率、成本与灵活性成为企业能否成功应对挑战的关键因素。传统金属夹具虽然坚固耐用，却面临着高昂成本、漫长交期与难以适配变化的局限。
为此，Raise3D推出了《焊接夹具与治具3D打印指南》，帮助焊接工程师借助3D打印技术在“更快、更省、更灵活”的制造道路上迈出关键一步。
立即扫码下载完整电子版
传统焊接夹具制造的“三高”难题
在汽车制造、机械加工、职业教育和建筑工程等领域，夹具／治具承担着工件定位、支撑和防变形的关键角色。然而，传统金属夹具制造依赖CNC加工，长期面临以下难题：
l 制造成本高：传统CNC夹具单套定制费用高达￥1,800–2,900之间，且批量需求时成本倍增；
l 交付周期长：从设计到数控加工再到调试，常需7–20天才能拿到成品；
l 缺乏灵活性：一旦工件或工艺参数变更，必须重新开模或返工，导致设计迭代周期大幅延长，影响项目进度和成本控制。
Raise3D工业级3D打印
焊接夹具的新解法
《焊接夹具与治具3D打印指南》详细解析了Raise3D如何通过高性能增材制造技术，为焊接行业提供一套高效、经济、灵活的新型解决方案
1. 成本降低70%，效率提升10倍

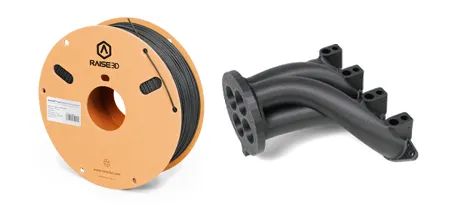

l 材料突破：采用碳纤维增强的Hyper Core™ 速聚芯 PPA CF25材料，拉伸强度>118 MPa，热变形温度高达197℃，轻松应对焊接高温工况；
l 成本对比：3套夹具总成本仅628元，仅为传统方案的30%；
l 打印效率：单套夹具最快1.5小时完成打印，批量生产支持双喷头同步作业，24小时内即可交付使用。
2. 工业级设备保障，媲美金属夹具

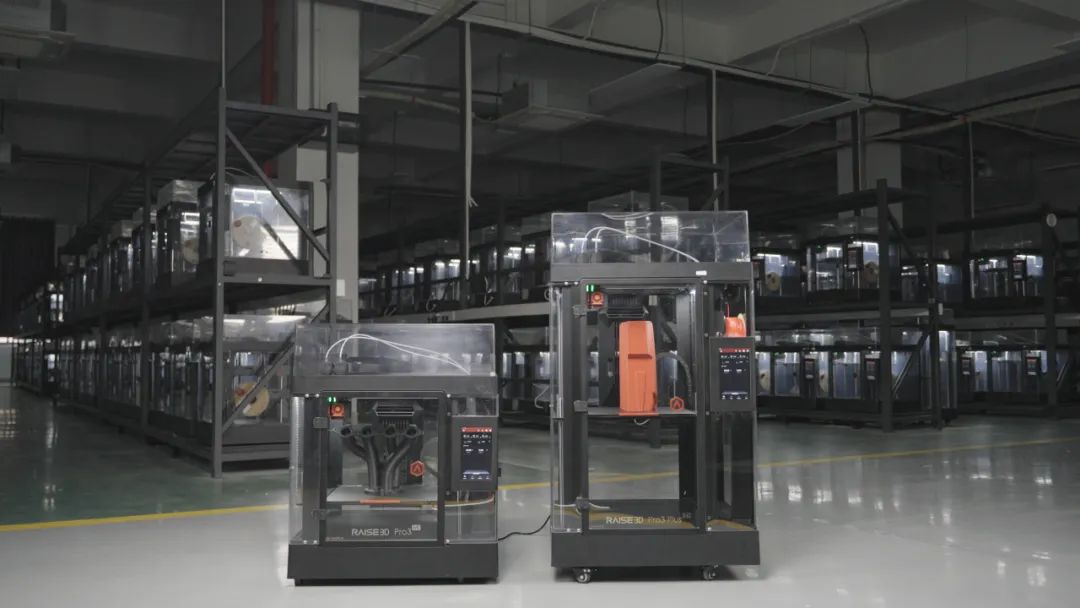

Raise3D Pro3 HS 专为高负载工业应用打造：
l 高速高精度：支持最高500 mm/s的打印速度，公差±0.05 mm，结合闭环步进系统，确保夹具结构稳定性和装配精度；
l耐高温与高强度：兼容高性能碳纤维材料, 碳化硅喷嘴支持连续碳纤打印，适用于长时间高强度焊接场景使用。
3. 灵活设计，按需生产
l 设计即制造：结构修改无需重新开模，更新CAD模型即可打印，满足小批量与多品种切换；
l功能集成：可直接预设热压螺母、定位孔、挂钩等结构，一体成型无需二次加工；
l轻量化维护：热塑材料重量仅为金属的1/3，搬运轻便，减少工人劳动强度和仓储负担。

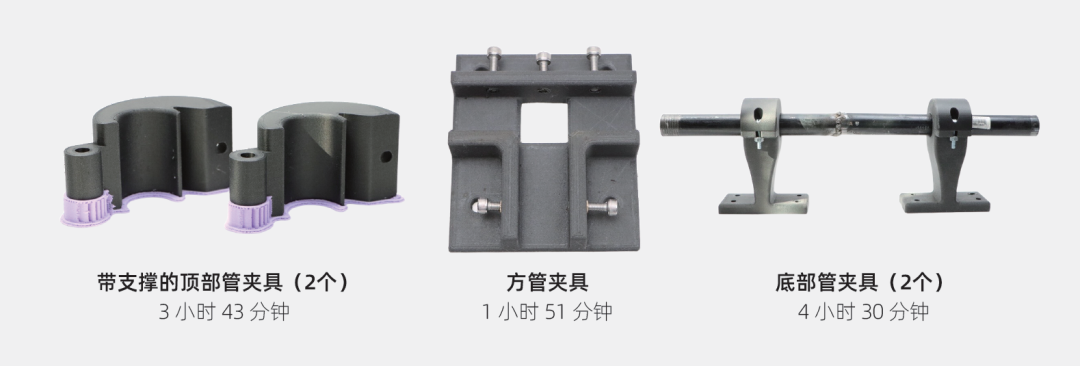

应用案例：MIG焊接管件夹具

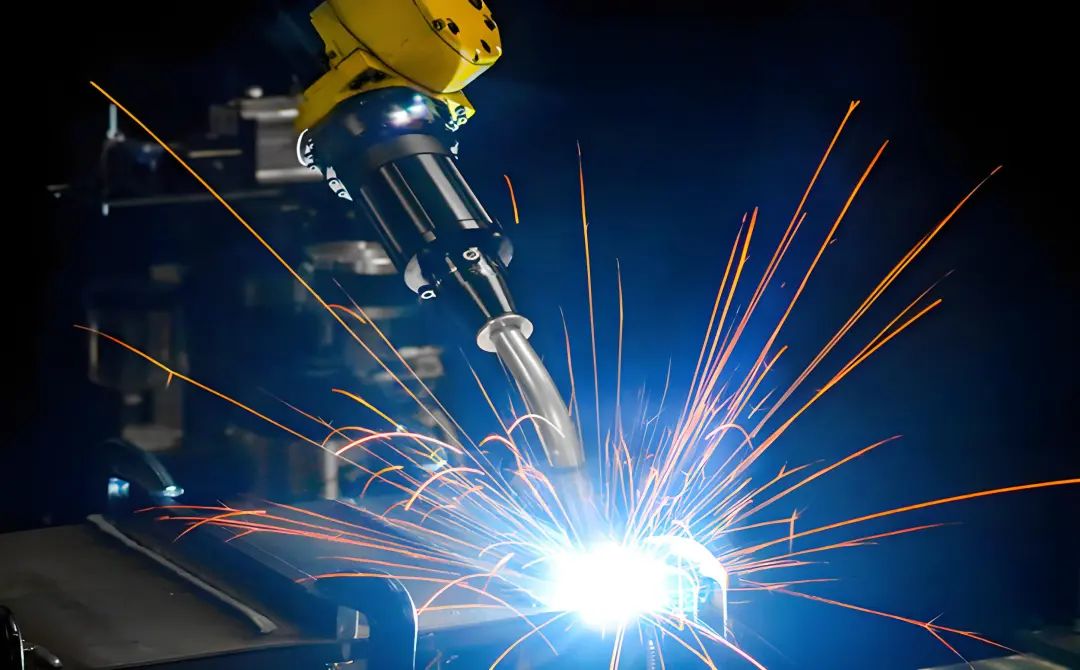

在金属惰性气体保护焊（MIG）场景下，Raise3D应用方案满足了焊接对夹具高精度、高耐热、高稳定性的要求：
l 总成本：￥628（打印3套夹具）；
l 打印总时间：10小时4分钟
l 结构设计：35%填充率兼顾强度与效率，必要时可调整至更高比例以增强结构刚性；
l 后处理建议：打印完成后80–100 °C烘箱退火4–8 h，进一步提升热稳定性。
3D打印夹具在焊接实际使用中表现优异，成本更低、周期更短、结构稳定可靠，为焊接生产效率带来显著提升。
下载《焊接夹具与治具3D打印指南》，深入了解：
l 如何通过3D打印实现夹具成本与周期的双重优化；
l 碳纤维增强材料在高温焊接场景中的性能验证；
l 实际案例中的结构设计与工艺参数配置
扫码即可免费获取完整版《焊接夹具与治具3D打印指南》，深入洞察行业趋势与Raise3D解决方案，助您快速迈入焊接智能制造新时代！
立即扫码下载完整电子版
