纯手写版手写数字识别--无框架

背景知识介绍

代码主要包括四个部分，分别是预处理，训练，预测与可视化，接下来将进行分别介绍。

  1. 预处理

    在训练之前，需要先读取MINIST数据集中的内容，并对图像进行reshape,将其变为28 X28大小。给模型权重以及偏置赋予随机初始值，其中的每个元素都是通过从均值为0、标准差为0.01的正态分布中随机采样得到的。代码主要包括四步。以读取训练集为例。
    1).打开并读取二进制文件

    binfile = open(filename, 'rb')
buf = binfile.read()

    2).数据解析,主要解析魔数(检查文件格式是否正确)，个数，行列。index是偏移量，确定当前解析到哪里了。

    magic, self.train_img_num, self.numRows, self.numColums = struct.unpack_from('>IIII', buf, index)

    3).数据解析，主要解析像素值，因为要将图片变为28X28像素。

    im = struct.unpack_from('>784B', buf, index)
# 解析了784个字节之后要进行偏移，继续解析下一张图片
index += struct.calcsize('>784B')

    4).转换为Numpy数组并且reshape。

    im = np.array(im)
im = im.reshape(1, 28 * 28)
# 将解析好的图片放到训练图像列表中，这里的列表其实是一个二维数组
self.train_img_list[ i , : ] = im

  2. 训练

    这里训练了1000次，可以自行调整训练次数。同时在训练时使用了batchsize,这代表每次输入batchsize数量的图片进行训练，batch表示批次。

    for i in range( 1000 ):
	# 随机打乱数据
	np.random.shuffle( self.train_data )
	# 选取batchsize数据的图片
	img_list = self.train_data[:self.BATCHSIZE,:-1]
	label_list = self.train_data[:self.BATCHSIZE, -1:]
	print("Train Time: ",i)
	self.train_network(img_list, label_list )

    正式训练使用了两个隐藏层，隐藏层分别为30，60，隐藏层的激活函数为relu函数，最后输出层的激活函数为softmax函数，同时使用交叉熵来计算损失。

    1).前向传播

    hidden_layer1 = np.maximum(0, np.matmul( img_batch_list, self.W1 ) + self.b1 )

hidden_layer2 = np.maximum(0, np.matmul( hidden_layer1, self.W2 ) + self.b2 )

scores = np.matmul( hidden_layer2, self.W3 ) + self.b3)

#使用softmax激活函数，也可以直接调用函数，以下这种是分开算。axis=1表示的是以竖轴为基准 ，同行相加，keepdims主要用于保持矩阵的二维特性
scores_e = np.exp( scores )
scores_e_sum = np.sum( scores_e, axis = 1, keepdims= True )
probs = scores_e / scores_e_sum

    2).计算损失

    # 初始化损失列表
loss_list_tmp = np.zeros((train_example_num, 1))
#对这个批次的每个样本都计算损失，因为相比起让错误标签的预测概率降低，我们更倾向于让正确标签的预测概率升高。
#举个例子，正确的标签为2，预测时1的概率是0.5，2的概率是0.6.这里如果进行计算损失，从而反向传播，更加关注的是怎么把2的预测概率升高，而非把1的预测概率降低。
#所以这里只计算了正确标签的预测概率的softmax值。
for i in range(train_example_num):
    loss_list_tmp[i] = scores_e[i][int(label_batch_list[i])] / scores_e_sum[ i ]
#计算每个样本的损失，这里也只看正确的，因为错误的话，one-hot编码就是0，乘起来也是0，加与不加没区别。
loss_list = -np.log(loss_list_tmp )

#因为是一个批次进行计算，所以要取平均，表示这一个批次的损失。
#0.5 * 正则惩罚项 * （W*W）：避免过于拟合
loss = np.mean(loss_list, axis=0)[0] + \
           0.5 * self.reg_factor * np.sum( self.W1 * self.W1 ) + \
           0.5 * self.reg_factor * np.sum( self.W2 * self.W2 ) + \
           0.5 * self.reg_factor * np.sum( self.W3 * self.W3 )

#将批次损失加入整体损失列表
self.loss_list.append( loss )

    3).反向传播

    dscore = np.zeros((train_example_num, self.K))
#softmax+交叉熵的梯度计算公式=预测-实际
for i in range(train_example_num):
    dscore[i][:] = probs[i][:]
    dscore[i][int(label_batch_list[i])] -= 1

#对梯度进行归一化，除以训练样本数量
dscore /= train_example_num

dW3 = np.dot( hidden_layer2.T, dscore )
#对偏置只需要计算每个样本的损失偏导之和即可，因为是一个批次里的
db3 = np.sum( dscore, axis = 0, keepdims= True )

dh2 = np.dot( dscore, self.W3.T )
#使用relu函数，如果h2本来为0，那么它的梯度就是0
dh2[ hidden_layer2 <= 0 ] = 0

dW2 = np.dot( hidden_layer1.T, dh2 )
db2 = np.sum( dh2, axis = 0, keepdims= True )

    计算softmax+交叉熵损失的梯度计算公式，参见这个视频：
    【交叉熵softmax求导简单解释】 https://www.bilibili.com/video/BV1NU4y1w7C9/?share_source=copy_web&vd_source=1adc4d4a0c37a44e9bda94a95f3f9032

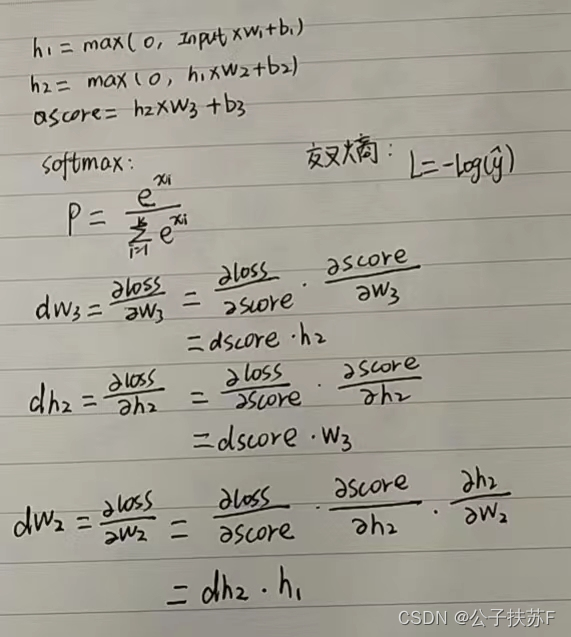

    权重的偏导计算可以参见下面的图片：
    在这里插入图片描述

        # 加入正则项，避免求出的w过于集中
    dW3 += self.reg_factor * self.W3
    dW2 += self.reg_factor * self.W2
    dW1 += self.reg_factor * self.W1

    # 加入学习率，调整训练的速度，防止步子过大
    self.W3 += -self.stepsize * dW3
    self.W2 += -self.stepsize * dW2
    self.W1 += -self.stepsize * dW1

    self.b3 += -self.stepsize * db3
    self.b2 += -self.stepsize * db2
    self.b1 += -self.stepsize * db1

  3. 预测

    	# 前向传播
    hidden_layer1 = np.maximum(0, np.matmul(self.test_img_list, self.W1) + self.b1)

    hidden_layer2 = np.maximum(0, np.matmul(hidden_layer1, self.W2) + self.b2)

    scores = np.matmul(hidden_layer2, self.W3) + self.b3


	# 找到每一张图片中预测概率最大的
    prediction = np.argmax( scores, axis = 1 )
    # 将prediction reshape成与测试训练集相同
    prediction = np.reshape( prediction, ( 10000,1 ) )
    print(prediction.shape)
    print(self.test_label_list.shape)
    accuracy = np.mean( prediction == self.test_label_list )
    print('The accuracy is:  ',accuracy)

  4. 可视化

    # 选取测试集的前十张图片进行可视化
for i in range(10):
	# 调用query函数，也是简单的前向传播
    outputs = data.query(data.test_img_list[i])
    label = np.argmax(outputs)
    print(label)
    # 画图
    image_array = data.test_img_list[i].reshape(28, 28)
    plt.imshow(image_array, cmap="Greys", interpolation='None')
    plt.pause(0.000001)
    plt.show()
print('done')

完整代码

# -*- coding:utf-8
import numpy as np
import struct
import matplotlib.pyplot as plt
import random
import pickle
class Data:
    def __init__(self):

        self.K = 10
        self.N = 60000
        self.M = 10000
        self.BATCHSIZE = 2000
        self.reg_factor = 1e-3
        self.stepsize = 1e-2
        self.train_img_list = np.zeros((self.N, 28 * 28))
        self.train_label_list = np.zeros((self.N, 1))

        self.test_img_list = np.zeros((self.M, 28 * 28))
        self.test_label_list = np.zeros((self.M, 1))

        self.loss_list = []
        self.init_network()

		# 需要将这些路径更改为自己存放MINIST的路径
        self.read_train_images( 'D://software//PycharmProjects//pythonProject//train-images.idx3-ubyte')
        self.read_train_labels( 'D://software//PycharmProjects//pythonProject//train-labels.idx1-ubyte')


        self.train_data = np.append( self.train_img_list, self.train_label_list, axis = 1 )

        self.read_test_images('D://software//PycharmProjects//pythonProject//t10k-images.idx3-ubyte')
        self.read_test_labels('D://software//PycharmProjects//pythonProject//t10k-labels.idx1-ubyte')

    def predict(self):

        hidden_layer1 = np.maximum(0, np.matmul(self.test_img_list, self.W1) + self.b1)

        hidden_layer2 = np.maximum(0, np.matmul(hidden_layer1, self.W2) + self.b2)

        scores = np.matmul(hidden_layer2, self.W3) + self.b3


        prediction = np.argmax( scores, axis = 1 )
        prediction = np.reshape( prediction, ( 10000,1 ) )
        print(prediction.shape)
        print(self.test_label_list.shape)
        accuracy = np.mean( prediction == self.test_label_list )
        print('The accuracy is:  ',accuracy)


        return

    def query(self,inputs_list):
        hidden_layer1 = np.maximum(0, np.matmul(inputs_list, self.W1) + self.b1)

        hidden_layer2 = np.maximum(0, np.matmul(hidden_layer1, self.W2) + self.b2)

        scores = np.matmul(hidden_layer2, self.W3) + self.b3
        return scores

    def train(self):

        for i in range( 1000 ):
            np.random.shuffle( self.train_data )
            img_list = self.train_data[:self.BATCHSIZE,:-1]
            label_list = self.train_data[:self.BATCHSIZE, -1:]
            print("Train Time: ",i)
            self.train_network(img_list, label_list )

    def train_network(self, img_batch_list, label_batch_list):


        train_example_num = img_batch_list.shape[0]
        hidden_layer1 = np.maximum(0, np.matmul( img_batch_list, self.W1 ) + self.b1 )

        hidden_layer2 = np.maximum(0, np.matmul( hidden_layer1, self.W2 ) + self.b2 )

        scores = np.matmul( hidden_layer2, self.W3 ) + self.b3
        scores_e = np.exp( scores )
        scores_e_sum = np.sum( scores_e, axis = 1, keepdims= True )

        probs = scores_e / scores_e_sum
        loss_list_tmp = np.zeros((train_example_num, 1))
        for i in range(train_example_num):
            loss_list_tmp[i] = scores_e[i][int(label_batch_list[i])] / scores_e_sum[ i ]
        loss_list = -np.log(loss_list_tmp )

        loss = np.mean(loss_list, axis=0)[0] + \
               0.5 * self.reg_factor * np.sum( self.W1 * self.W1 ) + \
               0.5 * self.reg_factor * np.sum( self.W2 * self.W2 ) + \
               0.5 * self.reg_factor * np.sum( self.W3 * self.W3 )

        self.loss_list.append( loss )

        print(loss, " ", len(self.loss_list))

        dscore = np.zeros((train_example_num, self.K))
        for i in range(train_example_num):
            dscore[i][:] = probs[i][:]
            dscore[i][int(label_batch_list[i])] -= 1

        dscore /= train_example_num

        dW3 = np.dot( hidden_layer2.T, dscore )
        db3 = np.sum( dscore, axis = 0, keepdims= True )

        dh2 = np.dot( dscore, self.W3.T )
        dh2[ hidden_layer2 <= 0 ] = 0

        dW2 = np.dot( hidden_layer1.T, dh2 )
        db2 = np.sum( dh2, axis = 0, keepdims= True )

        dh1 = np.dot( dh2, self.W2.T )
        dh1[ hidden_layer1 <= 0 ] = 0

        dW1 = np.dot( img_batch_list.T, dh1 )
        db1 = np.sum( dh1, axis = 0, keepdims= True )


        dW3 += self.reg_factor * self.W3
        dW2 += self.reg_factor * self.W2
        dW1 += self.reg_factor * self.W1

        self.W3 += -self.stepsize * dW3
        self.W2 += -self.stepsize * dW2
        self.W1 += -self.stepsize * dW1

        self.b3 += -self.stepsize * db3
        self.b2 += -self.stepsize * db2
        self.b1 += -self.stepsize * db1

        return

    def init_network(self):

        self.W1 = 0.01 * np.random.randn( 28 * 28, 30 )
        self.b1 = 0.01 * np.random.randn( 1, 30 )

        self.W2 = 0.01 * np.random.randn( 30, 60 )
        self.b2 = 0.01 * np.random.randn( 1, 60 )

        self.W3 = 0.01 * np.random.randn( 60, self.K )
        self.b3 = 0.01 * np.random.randn( 1, self.K )

    def read_train_images(self,filename):
        binfile = open(filename, 'rb')
        buf = binfile.read()
        index = 0
        magic, self.train_img_num, self.numRows, self.numColums = struct.unpack_from('>IIII', buf, index)
        print(magic, ' ', self.train_img_num, ' ', self.numRows, ' ', self.numColums)
        index += struct.calcsize('>IIII')
        for i in range(self.train_img_num):
            im = struct.unpack_from('>784B', buf, index)
            index += struct.calcsize('>784B')
            im = np.array(im)
            im = im.reshape(1, 28 * 28)
            self.train_img_list[ i , : ] = im
        print("train_img_list.shape:")
        print(self.train_img_list.shape)


    def read_train_labels(self,filename):
        binfile = open(filename, 'rb')
        index = 0
        buf = binfile.read()
        binfile.close()

        magic, self.train_label_num = struct.unpack_from('>II', buf, index)
        index += struct.calcsize('>II')

        for i in range(self.train_label_num):
            # for x in xrange(2000):
            label_item = int(struct.unpack_from('>B', buf, index)[0])
            self.train_label_list[ i , : ] = label_item
            index += struct.calcsize('>B')

    def read_test_images(self, filename):
        binfile = open(filename, 'rb')
        buf = binfile.read()
        index = 0
        magic, self.test_img_num, self.numRows, self.numColums = struct.unpack_from('>IIII', buf, index)
        print(magic, ' ', self.test_img_num, ' ', self.numRows, ' ', self.numColums)
        index += struct.calcsize('>IIII')
        for i in range(self.test_img_num):
            im = struct.unpack_from('>784B', buf, index)
            index += struct.calcsize('>784B')
            im = np.array(im)
            im = im.reshape(1, 28 * 28)
            self.test_img_list[i, :] = im
    def read_test_labels(self,filename):
        binfile = open(filename, 'rb')
        index = 0
        buf = binfile.read()
        binfile.close()

        magic, self.test_label_num = struct.unpack_from('>II', buf, index)
        index += struct.calcsize('>II')

        for i in range(self.test_label_num):
            label_item = int(struct.unpack_from('>B', buf, index)[0])
            self.test_label_list[i, :] = label_item
            index += struct.calcsize('>B')

def main():
    data = Data()
    data.train()
    data.predict()

    for i in range(10):
        outputs = data.query(data.test_img_list[i])
        label = np.argmax(outputs)
        print(label)
        image_array = data.test_img_list[i].reshape(28, 28)
        plt.imshow(image_array, cmap="Greys", interpolation='None')
        plt.pause(0.000001)
        plt.show()
    print('done')

if __name__ == '__main__':
    main()

MiNIST手写数据集

手写数字数据集

代码存在问题

  1. 可以调用函数的地方没有调用
  2. 计算损失的反向传播时还是一张张计算，并没有利用到批次
  3. 代码结构混乱，神经网络与Data之间应分离，且训练过程应在一起，而非在for循环中调用训练函数。有些参数不需要定义，如train_example_num,可以直接写batchsize。

参考文献

https://blog.youkuaiyun.com/superCally/article/details/54312625?fromshare=blogdetail
