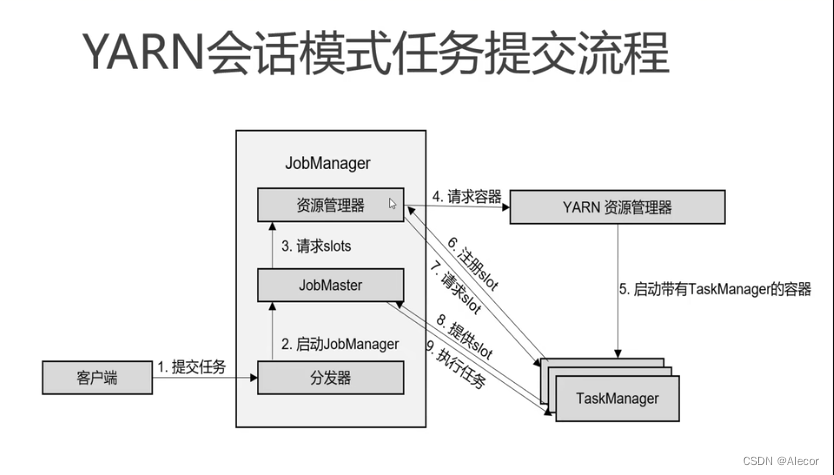

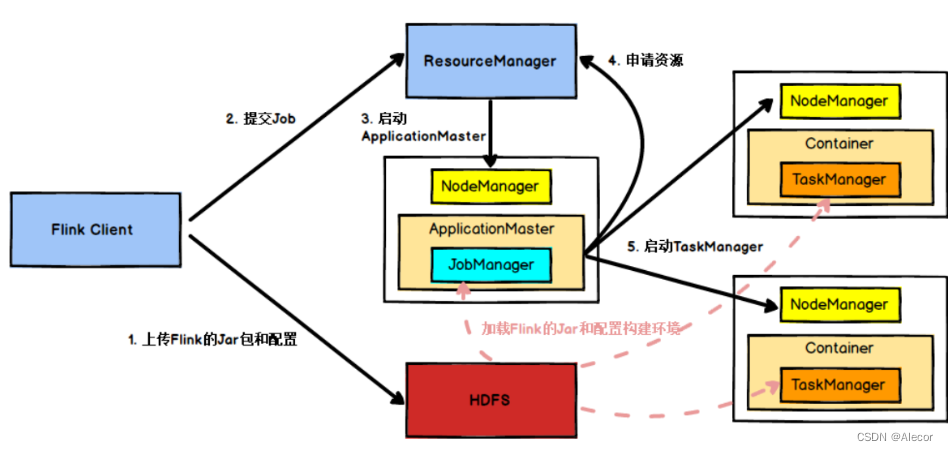

Flink的运行时主要包括JobManager、ResourceManager、TaskManager和Dispatcher四个组件。JobManager负责作业执行的协调，包括JobGraph到ExecutionGraph的转换和checkpoint的协调。ResourceManager管理TaskManager的插槽资源。TaskManager执行任务并与其他TaskManager交换数据。Dispatcher则接收和分发应用程序。在YARN模式下，FlinkClient提交任务给ResourceManager，后者启动ApplicationMaster即JobManager，然后申请和分配TaskManager资源。

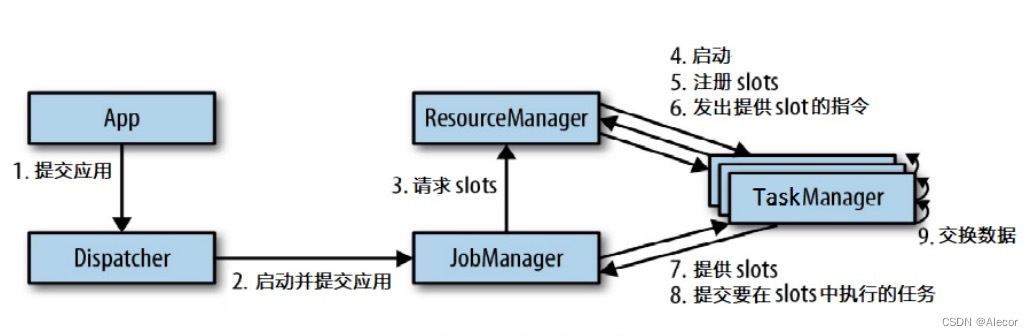

Flink 运行时的组件介绍

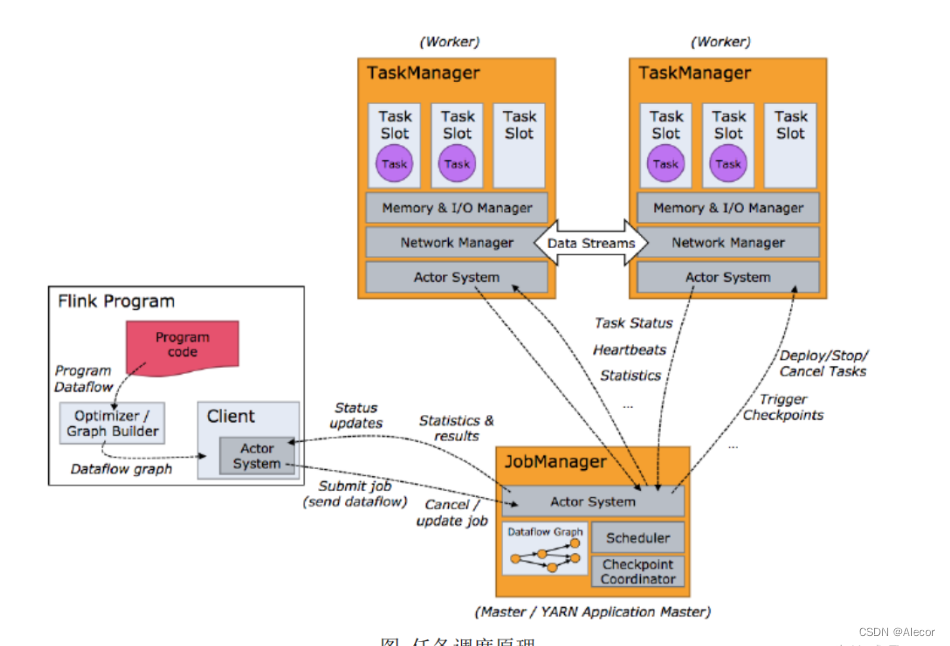

Flink 运行时架构主要包括四个不同的组件，它们会在运行流处理应用程序时协同工作（因为 Flink 是用 Java 和 Scala 实现的，所以所有组件都会运行在 Java 虚拟机上）

一、作业管理器（JobManager）

JobManager控制一个应用程序执行的主进程叫JobMaster，提交的每一个应用程序都会被一个不同的 JobMaster 所控制执行。
JobMaster 会先接收到要执行的应用程序，这个应用程序会包括：作业图（JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、库和其它资源的 JAR 包。JobMaster 会把 JobGraph 转换成一个物理层面的数据流图，这个图被叫做 “执行图”（ExecutionGraph），包含了所有可以并发执行的任务。

JobMaster 会向资源管理器（ResourceManager）请求执行任务必要的资源，也就是任务管理器TaskManager）上的插槽（slot）。一旦它获取到了足够的资源，就会将执行分发到真正运行它们的TaskManager 上。

而在运行过程中，JobMaster 会负责所有需要中央协调的操作，比如说检查点（checkpoints）的协调。

二、资源管理器（ResourceManager）

主要负责管理任务管理器（TaskManager）的插槽（slot），TaskManger 插槽是 Flink中定义的处理资源单元。
Flink 为不同的环境和资源管理工具提供了不同资源管理器，比如YARN、Mesos、K8s，以及standalone 部署。

当 JobManager 申请插槽资源时，ResourceManager会将有空闲插槽的 TaskManager 分配JobManager。如果 ResourceManager 没有足够的插槽来满足 JobManager的请求，它还可以向资源提供平台发起会话，以提供启动 TaskManager进程的容
