STM32F103C6T6的两个SPI模块自通信实验中SPI2无法工作的问题

项目场景：

最近打算用STM32的最小系统版进行SPI通信实验，想首先验证SPI工作是否正常及观察收发数据是否正确，便进行STM32F103上SPI1和SPI2自通信。

---

问题描述

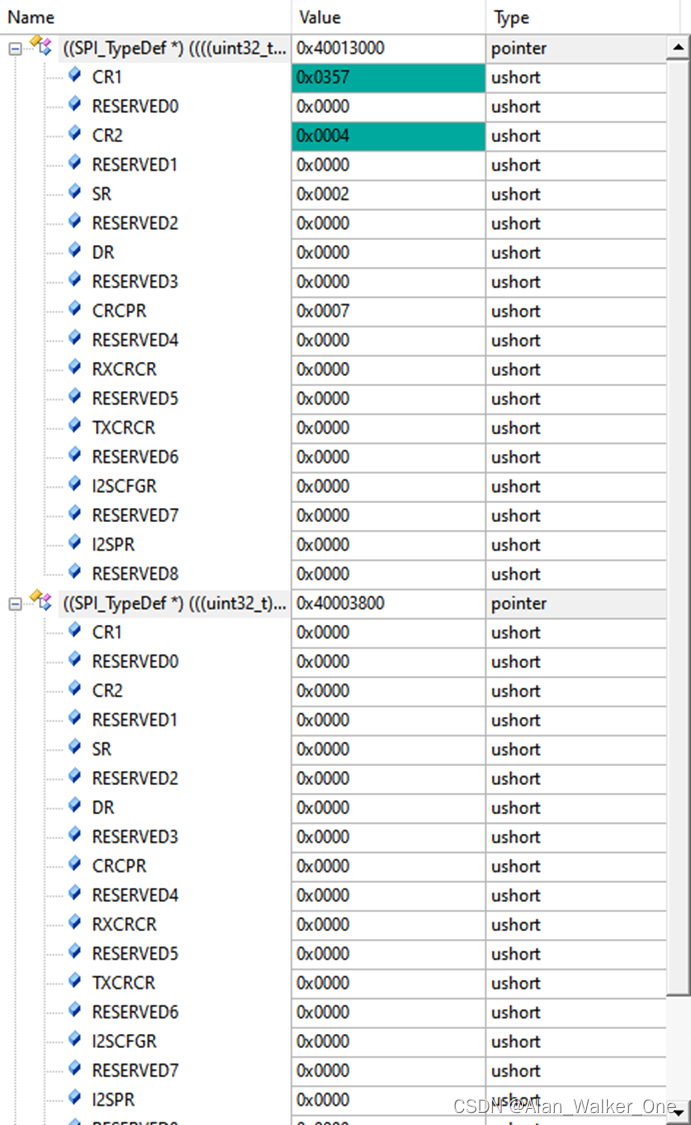

利用单步调试观察SPI1和SPI2寄存器的值，发现SPI1中各个寄存器的值符合预先设定，SPI2中寄存器的值都为零。
（0x40013000是SPI1的存储器映像地址，0x40003800是SPI2的存储器映像地址）

---

原因分析：

首先检查了SPI1和SPI2时钟及所在管脚的时钟是否开启，代码如下：

	/* 打开GPIOA、GPIOB时钟 */
  	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB ,ENABLE);
  	/* 打开SPI2时钟 */
  	RCC_APB1PeriphClockCmd( RCC_APB1Periph_SPI2,ENABLE ); //低速APB(APB1)
	/* 打开SPI1时钟 */
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_SPI1,ENABLE ); //高速APB(APB2)

之后再网上看到了这篇文章：https://bbs.21ic.com/icview-2577580-1-2.html，怀疑STM32F103C6T6是否有SPI2模块，查阅芯片手册：

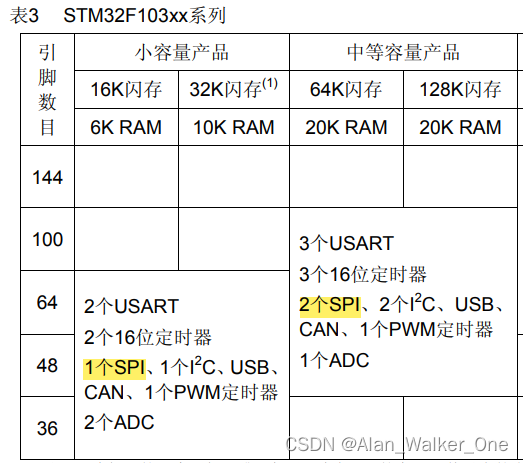

发现C6T6版本属于小容量产品，没有SPI2模块，之前一直看的是下面这张表格：

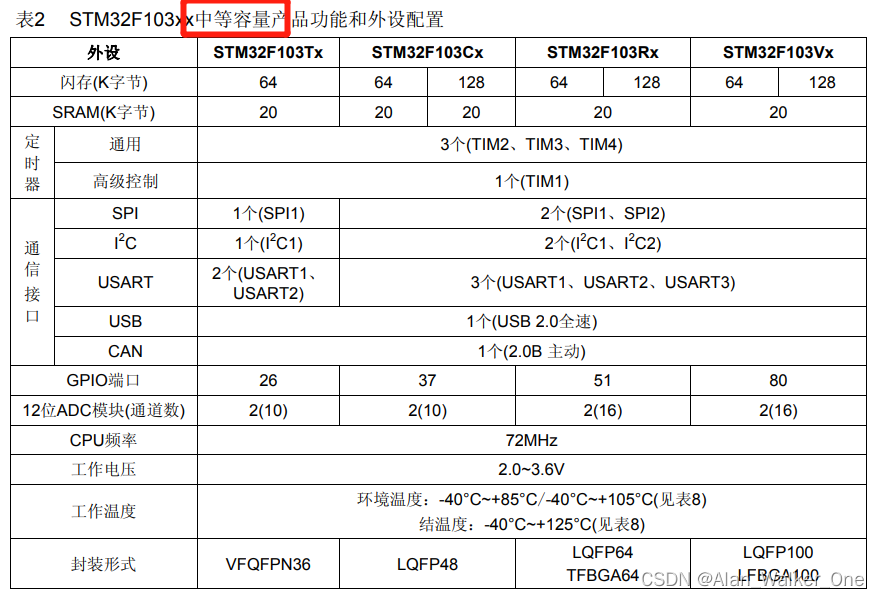

真是粗心，没有注意到C6T6属于小容量产品，之前一直把C6T6当做C8T6用，而C8T6产品是有两个SPI模块的。

---

解决方案：

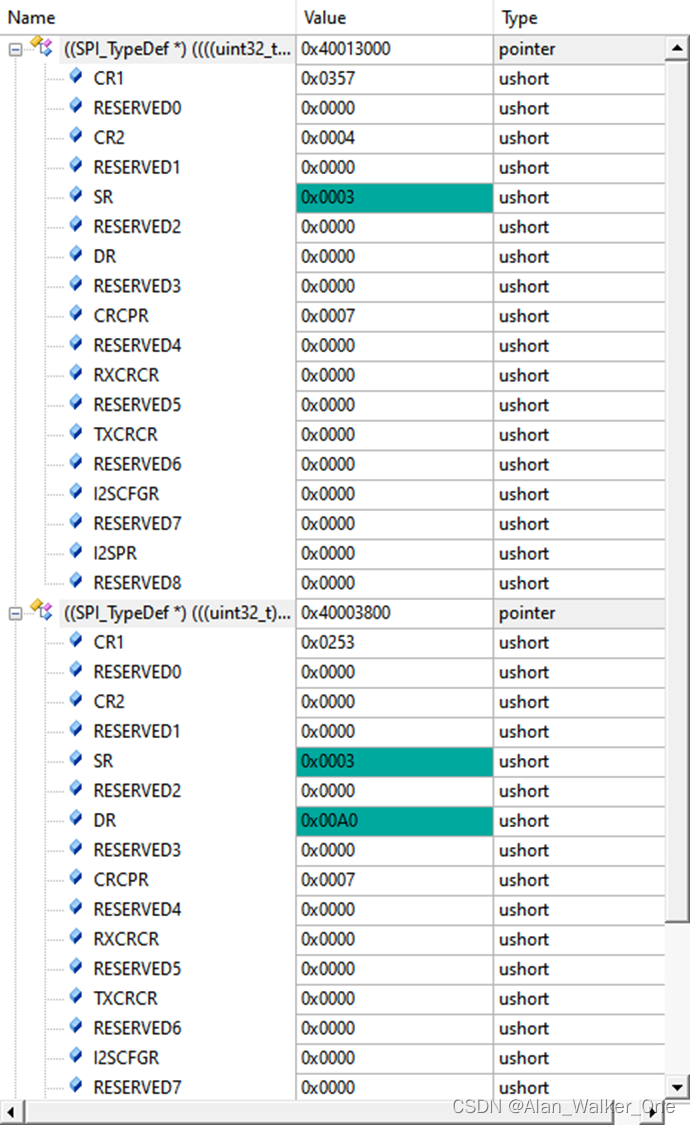

后来把C6T6更换为C8T6，在寄存器窗口中可以观察到SPI2成功配置完成：

记录一下调试过程中的bug，希望能帮助更多遇到同样问题的人
