本章节详细介绍了如何使用Python的Tkinter库中的Canvas组件进行图形绘制，包括几何图形、文本、图片以及组件的创建。内容涵盖图形的通用参数、专属参数、标签管理、事件绑定以及创建动态效果如移动和旋转的动画。通过实例展示了如何创建并操作图形，以及处理图形动画的实现方法。

绘制几何图形

方法	create_line	create_rectangle	create_oval	create_arc	create_polygon
图形	直线	矩形	椭圆	弧	多边形
坐标点	起点 + 终点	左上角 + 右下角			所有点

椭圆为同坐标点矩形的内切椭圆，弧为椭圆的一部分

通用参数

通用参数	fill	outline	width	dash	stipple
含义	填充颜色	边框颜色	边框宽度	虚线边框	用位图填充

dash中，单个整数表示实线的长度，多个整数中，奇数位表实线长度，偶数位表间隔长度

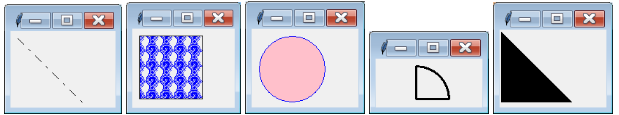

a = Canvas(win)
a.pack()

p = (10, 10, 100, 100)
a.create_line(p, dash=(10,20,30,40))
a.create_rectangle(p, fill='blue', stipple='questhead')
a.create_oval(p, outline='blue')
a.create_arc(p, width=3)
a.create_polygon(0, 0, 0, 100, 100, 100)

在这里插入图片描述

专属参数

分类	参数	含义	说明
直线	arrow	两端是否有箭头	NONE, FIRST, LAST, BOTH
	arrowshap	箭头形状	3个整数依次为填充长度、箭头长、宽
	joinstyle	拐角造型	尖MITER，圆ROUND，平BEVEL
弧	start	起始角度	默认值为0，3点钟方向
	extent	逆时针转过的角度	默认值为90
	style	样式（默认为扇形）	扇形PIESLICE，弓形CHORD，弧形ARC

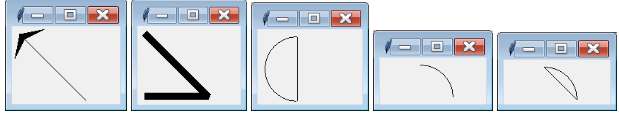

a.create_line(p, arrow=FIRST, arrowshap=(10,20,30))
a.create_line(p, 10, 100, width=10, joinstyle=BEVEL)
a.create_arc(p, style=ARC)
a.create_arc(p, style=CHORD)
a.create_arc(p, start=90, extent=180)

在这里插入图片描述

绘制其它图形

只需要一个坐标点

方法	create_text	create_bitmap	create_image	create_window
绘制内容	文本	位图	图像	组件

绘制文本 create_text

参数	text	width	fill	font	anchor	justify
含义	文本	宽度	字体颜色	字体格式	对齐方式	多行文本对齐方式
默认值	-	-	black	-	CENTER	LEFT

p = (30, 30)
a.create_text(p, text="示例文本", font=('Arial', '12', 'bold'))
a.create_text(p, text="示例文本", fill='blue', anchor=W)
a.create_text(p, text="示例文本", width=50, justify=CENTER)

在这里插入图片描述

绘制图片 create_bitmap + create_image

对gif图片，canvas的create_image()方法只能读取到动图的一帧

a.create_bitmap(p, bitmap='info')

i = PhotoImage(file='image.png')
a.create_image(p, image=i)

在这里插入图片描述

绘制组件 create_window

位置是部件中心点的坐标

button = Button(a, text="按钮1")
button.pack()
a.create_window(p, window=button, anchor=W)

在这里插入图片描述

查找图层ID

绘制图形时，Canvas会自动创建图形ID，依次为1，2，…，新绘制的图形位于上层

分类	参数	方法	返回的图形ID
查找所有ID	无	find_all	全部（元组形式）
根据ID查找ID	tagOrId	find_withtag	本身
		find_above	上一层
		find_below	下一层
根据坐标查找ID	x, y	find_closest	离坐标最近的
	x1, y1, x2, y2	find_enclosed	矩形区域内部的所有图形
		find_overlapping	矩形区域重合的所有图形

a = Canvas(win)
a.pack()

p = (0, 0, 100, 100)
a.create_rectangle(p)  #ID=1
a.create_oval(p)       #ID=2
a.create_line(p)       #ID=3

a.find_all()       #(1, 2, 3)
a.find_withtag(2)  #(2,)
a.find_above(2)    #(3,)
a.find_below(2)    #(1,)

a.find_closest(100, 0)    #(1,)
a.find_closest(100, 50)   #(2,)
a.find_closest(0, 0)      #(3,)

a.find_enclosed(0, 0, 100, 100)     #()
a.find_enclosed(-1, -1, 101, 101)   #(1, 2, 3)
a.find_overlapping(0, 0, 100, 100)  #(1, 2, 3)

在这里插入图片描述

图形的标签 tag

为图形添加标签，可以更方便地调用、处理图形。

一个图形可以有多个标签，一个标签可以对应多个图形。

根据ID添加标签

方法	对应的查找方法	参数
addtag_all	find_all	newtag
addtag_withtag	find_withtag	newtag, tagOrId
addtag_above	find_above
addtag_below	find_below
addtag_closest	find_closest	newtag,x, y
addtag_enclosed	find_enclosed	newtag,x1, y1, x2, y2
addtag_overlapping	find_overlapping

a.addtag_all('通用标签')
a.addtag_withtag("正方形", 1)
a.addtag_withtag("圆", 2)
a.addtag_withtag("直线", 3)

获取图形所有标签：gettags(tagOrId)

找到第一个带某标签的图形，返回其所有标签，查找从最小的ID开始

a.gettags(1)           #('通用标签', '正方形')  根据ID获取标签
a.gettags('正方形')     #('通用标签', '正方形')  根据标签获取所有标签
a.gettags('通用标签')    #('通用标签', '正方形')

删除标签：dtag(tag)

a.dtag('正方形')
a.gettags('通用标签')    #('通用标签',)

修改图形

叠放次序

方法	作用	参数
tag_raise	图形上移	移动的图形（tagOrId），*指定图形（tagOrId）不指定图形时，移至顶层/底层
tag_lower	图形下移

a.tag_lower(3)
a.gettags('通用标签')  #('通用标签', '直线')—直线移到底层后，先找到直线

a.tag_lower(1, 3)
a.gettags('通用标签')  #('通用标签', '圆')——正方形移到直线的下层后，先找到圆

选项值

获取：itemcget(tagOrId, option)

配置：item.config(tagOrId, cnf=None, **kw)

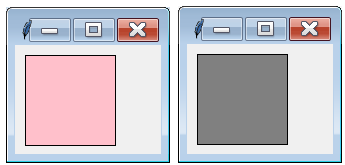

p = (10, 10, 100, 100)
a.create_rectangle(p, fill='pink')
a.itemcget(1, 'fill')  #pink
a.itemconfig(1, fill='grey')

在这里插入图片描述

大小与位置

方法	参数	作用
coords()	图形名称，坐标	重设大小、位置
move()	图形名称，x位移，y位移	移动
scale()	(a, b, c, d)	锁定(a, b)坐标点，x, y方向分别缩放 x%, y%
delete()	tagOrId	删除图形

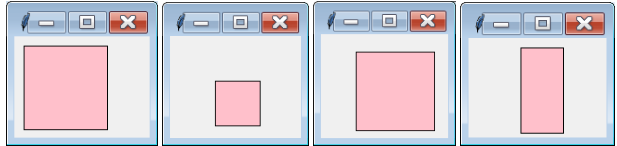

p = (10, 10, 100, 100)
rect = a.create_rectangle(p, fill='pink')
a.coords(rect, 50, 50, 100, 100)  #重设大小、位置
a.move(rect, 30, 10)              #x，y方向移动距离
a.scale(rect, 100,100,0.5, 1)     #锁定(100，100)坐标点，x方向缩放50%
a.delete(rect)

在这里插入图片描述

删除

方法	参数	作用
delete()	tagOrId	删除图形
dchars()	tagOrId, start, end	删除create_text创建的图形中的部分文字

p = (30, 30)
t = a.create_text(p, text="示例文本")
a.dchars(t, 2)
a.dchars(t, 1, 3)

在这里插入图片描述

绑定事件 tag_bind()

参数：tag, 事件, command, add=False

add=True：增加一个事件处理函数

add=False（默认）：取代原来的事件处理函数

p = (10, 10, 100, 100)
rect = a.create_rectangle(p, fill='pink')
a.tag_bind(rect, "<Button-1>", lambda event:print(1))
a.tag_bind(rect, "<Button-1>", lambda event:print(2), add=True)
#点击图形时，同时输入【1】和【2】。如果图形没有fill，只有在点击边框时激发命令

在这里插入图片描述

绘制动画

创建一个球

from tkinter import *
win = Tk()
cv = Canvas(win, background='white', width=500, height=500)
cv.pack()
pic = PhotoImage(file='images/ball_1.gif')
ball = cv.create_image(250, 50, image=pic)

让球动起来

关闭窗口时报错：TclError: invalid command name “.!canvas”，可用try…except…跳过

import time
def moveball():
    time.sleep(1)
    cv.move(ball, 10, 10)
    cv.update()
    moveball()  #重复自身

让球转起来

canvas不支持直接引用gif图片，可引用不同的图片实现动图效果

def moveball(i):
    if i == 3:  i = 0
    else:       i = i + 1
    cv.itemconfig(ball, image=pics[i])
pics = [ PhotoImage(file='images/ball_%d.gif' % i) for i in range(4) ]
i = 0
ball = cv.create_image(250, 50, image=pics[i])

总程序

from tkinter import *
import time

def moveball(i):
    if i == 3:  i = 0
    else:       i = i + 1
    cv.itemconfig(ball, image=pics[i])
    cv.move(ball, 10, 10)
    cv.update()
    time.sleep(0.1)
    moveball(i)

win = Tk()
cv = Canvas(win, background='white', width=500, height=500)
cv.pack()
pics = [ PhotoImage(file='images/ball_%d.gif' % i) for i in range(4) ]
i = 0
ball = cv.create_image(250, 50, image=pics[i])
moveball(i)
