本文深入探讨了四种图像增强技术：直方图均衡化、拉普拉斯算子、对数Log变换和伽马变换，详细解释了每种技术的原理及其实现方法，展示了图像增强在不同场景下的应用效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

图像增强：

图象增强是数字图象处理常用的技术之一。图象增强技术的目的是为了改进图象的质量,以达到赏心悦目的效果。通常要完成的工作是除去图象中的噪声,使边缘清晰以及突出图象中的某些性质等。模型处理方式是根据人眼对光亮度观察的特性确定的，目的是提高图象的可判读性。

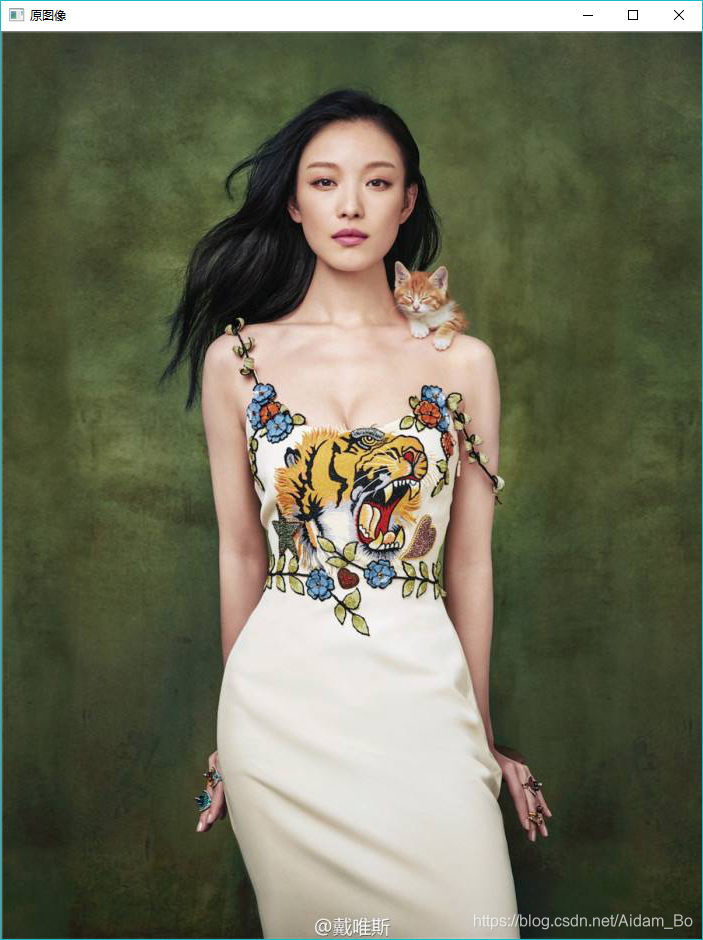

原图（倪妮版 >=.=<）

1. 基于直方图均衡化的图像增强

直方图均衡化是通过调整图像的灰阶分布，使得在0~255灰阶上的分布更加均衡，提高了图像的对比度，达到改善图像主观视觉效果的目的。对比度较低的图像适合使用直方图均衡化方法来增强图像细节。

彩色图像的直方图均衡化实现：

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>

using namespace cv;

int main(int argc, char *argv[])
{
	Mat image = imread("Test.jpg", 1);
	if (image.empty())
	{
		std::cout << "打开图片失败,请检查" << std::endl;
		return -1;
	}
	imshow("原图像", image);
	Mat imageRGB[3];
	split(image, imageRGB);
	for (int i = 0; i < 3; i++)
	{
		equalizeHist(imageRGB[i], imageRGB[i]);
	}
	merge(imageRGB, 3, image);
	imshow("直方图均衡化图像增强效果", image);
	waitKey();
	return 0;
}

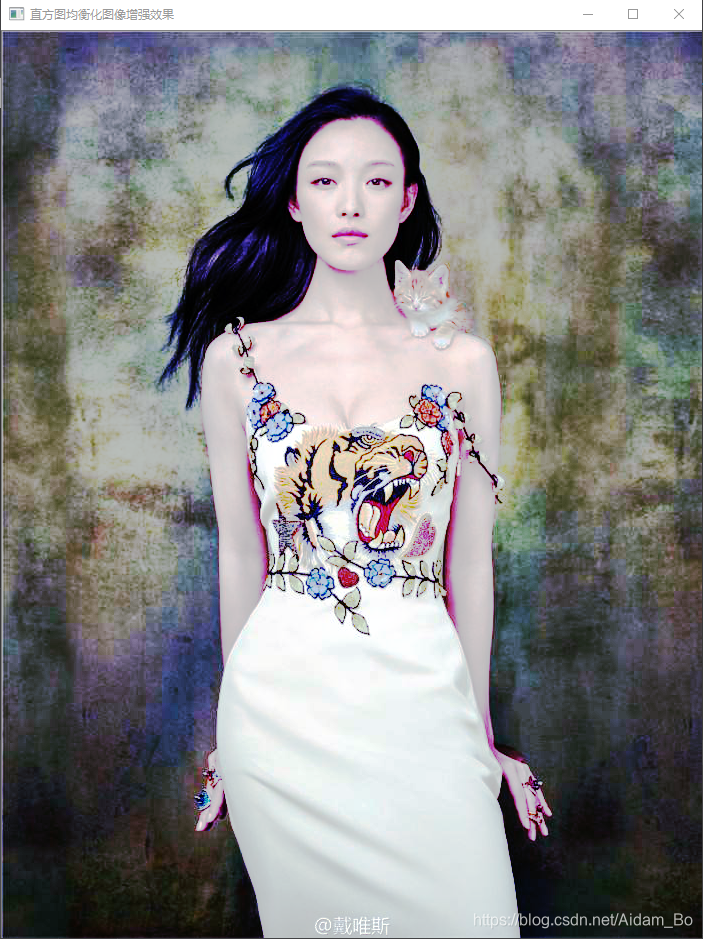

直方图增强效果：

2. 基于拉普拉斯算子的图像增强

使用中心为5的8邻域拉普拉斯算子与图像卷积可以达到锐化增强图像的目的，拉普拉斯算子如下图所示：

拉普拉斯算子可以增强局部的图像对比度：

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <iostream>

using namespace cv;

int main(int argc, char *argv[])
{
	Mat image = imread("Test.jpg", 1);
	if (image.empty())
	{
		std::cout << "打开图片失败,请检查" << std::endl;
		return -1;
	}
	imshow("原图像", image);
	Mat imageEnhance;
	Mat kernel = (Mat_<float>(3, 3) << 0, -1, 0, 0, 5, 0, 0, -1, 0);
	filter2D(image, imageEnhance, CV_8UC3, kernel);
	imshow("拉普拉斯算子图像增强效果", imageEnhance);
	waitKey();
	return 0;
}

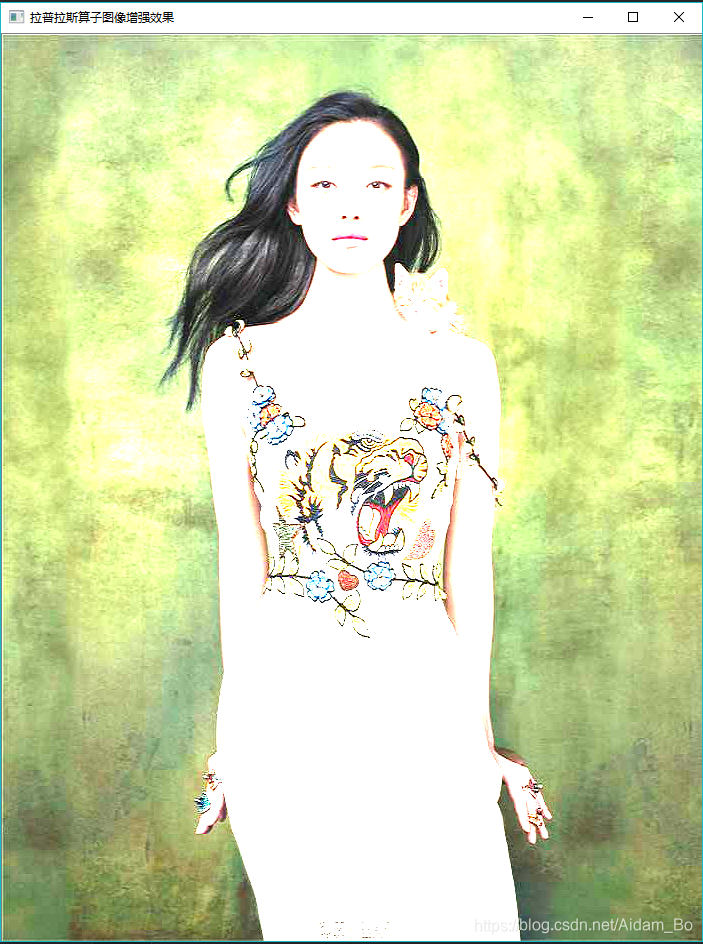

拉普拉斯增强效果：

3. 基于对数Log变换的图像增强

对数变换可以将图像的低灰度值部分扩展，显示出低灰度部分更多的细节，将其高灰度值部分压缩，减少高灰度值部分的细节，从而达到强调图像低灰度部分的目的。变换方法：

对数变换对图像低灰度部分细节增强的功能过可以从对数图上直观理解：

x轴的0.4大约对应了y轴的0.8，即原图上0~0.4的低灰度部分经过对数运算后扩展到0~0.8的部分，而整个0.4~1的高灰度部分被投影到只有0.8~1的区间，这样就达到了扩展和增强低灰度部分，压缩高灰度部分的值的功能。

从上图还可以看到，对于不同的底数，底数越大，对低灰度部分的扩展就越强，对高灰度部分的压缩也就越强。

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

using namespace cv;

int main(int argc, char *argv[])
{
	Mat image = imread("Test.jpg");
	Mat imageLog(image.size(), CV_32FC3);
	for (int i = 0; i < image.rows; i++)
	{
		for (int j = 0; j < image.cols; j++)
		{
			imageLog.at<Vec3f>(i, j)[0] = log(1 + image.at<Vec3b>(i, j)[0]);
			imageLog.at<Vec3f>(i, j)[1] = log(1 + image.at<Vec3b>(i, j)[1]);
			imageLog.at<Vec3f>(i, j)[2] = log(1 + image.at<Vec3b>(i, j)[2]);
		}
	}
	//归一化到0~255
	normalize(imageLog, imageLog, 0, 255, CV_MINMAX);
	//转换成8bit图像显示
	convertScaleAbs(imageLog, imageLog);
	imshow("Soure", image);
	imshow("after", imageLog);
	waitKey();
	return 0;
}

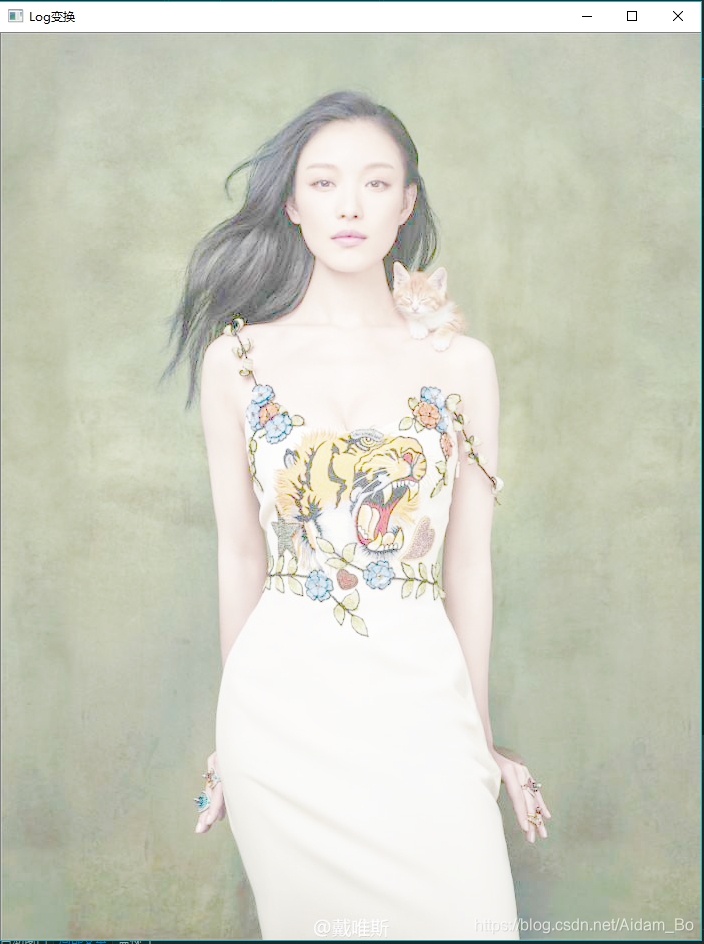

Log增强效果：
