概述

该软件为线束连接器自动化生产设备上位机软件，系统采用高级编程语言C#开发，基于WPF框架，下位机为西门子S7-1500系列PLC，上位机软件主要功能为结合自动化设备提供相应的人机操作界面，协助操作人员完成对设备的控制和监控，软件通过与PLC协议交互完成对整套系统的自动化控制，包含用户登录、主界面、自动化生产控制、工程调试、工作站配置、数据信息显示、生产信息统计、参数配方管理、IO点位展示和配置等模块界面。

系统中包含超过10个工作站，所有PLC点位总数超过5000个，用户通过软件界面可灵活配置生产参数，除大大减轻操作人员工作量以外，还极大的减少了由于需要配置参数较多容易导致的参数配置错误问题，优化了生产效果和流程，获得了客户极好的反响。

软件运行环境

电脑系统：win10

PLC型号：S7-1500系列

上位机软件：Visual Studio 2019

.NET版本：.NET Framework 4.8

数据库：SQLite

软件功能模块

• 用户登录

• 权限管理

• 工站配置、状态显示

• 配方编辑和管理

• PLC变量灵活配置

• 报警显示和管理

• 生产数据统计和分析

• 设备参数配置

• 数据库管理

• 多语言切换

• 消息通知

• 日志记录和查询

• 手动调试

• IO功能调试

部分软件界面

1、主界面

2、工站整体概览界面

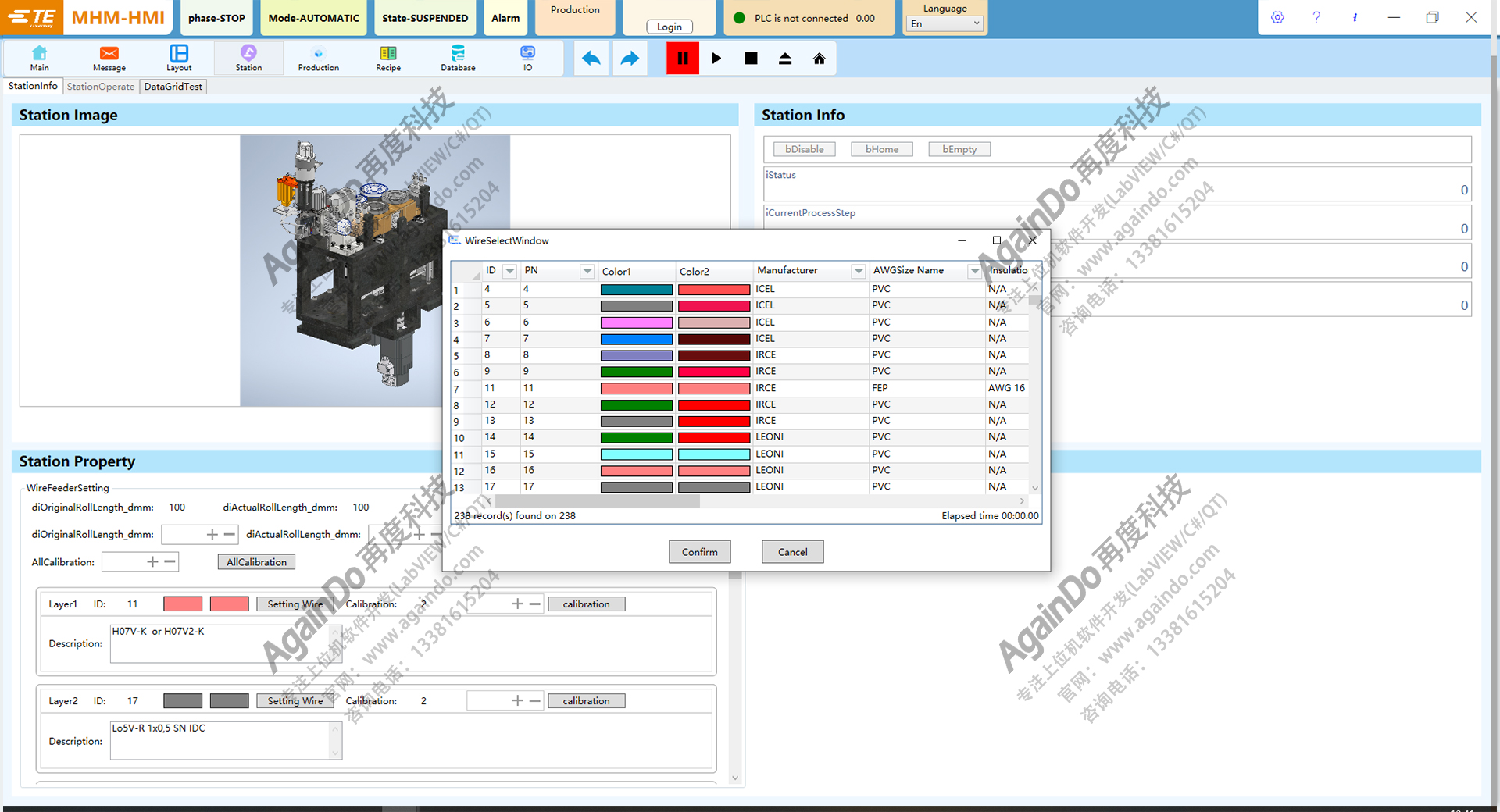

3、工站配置界面

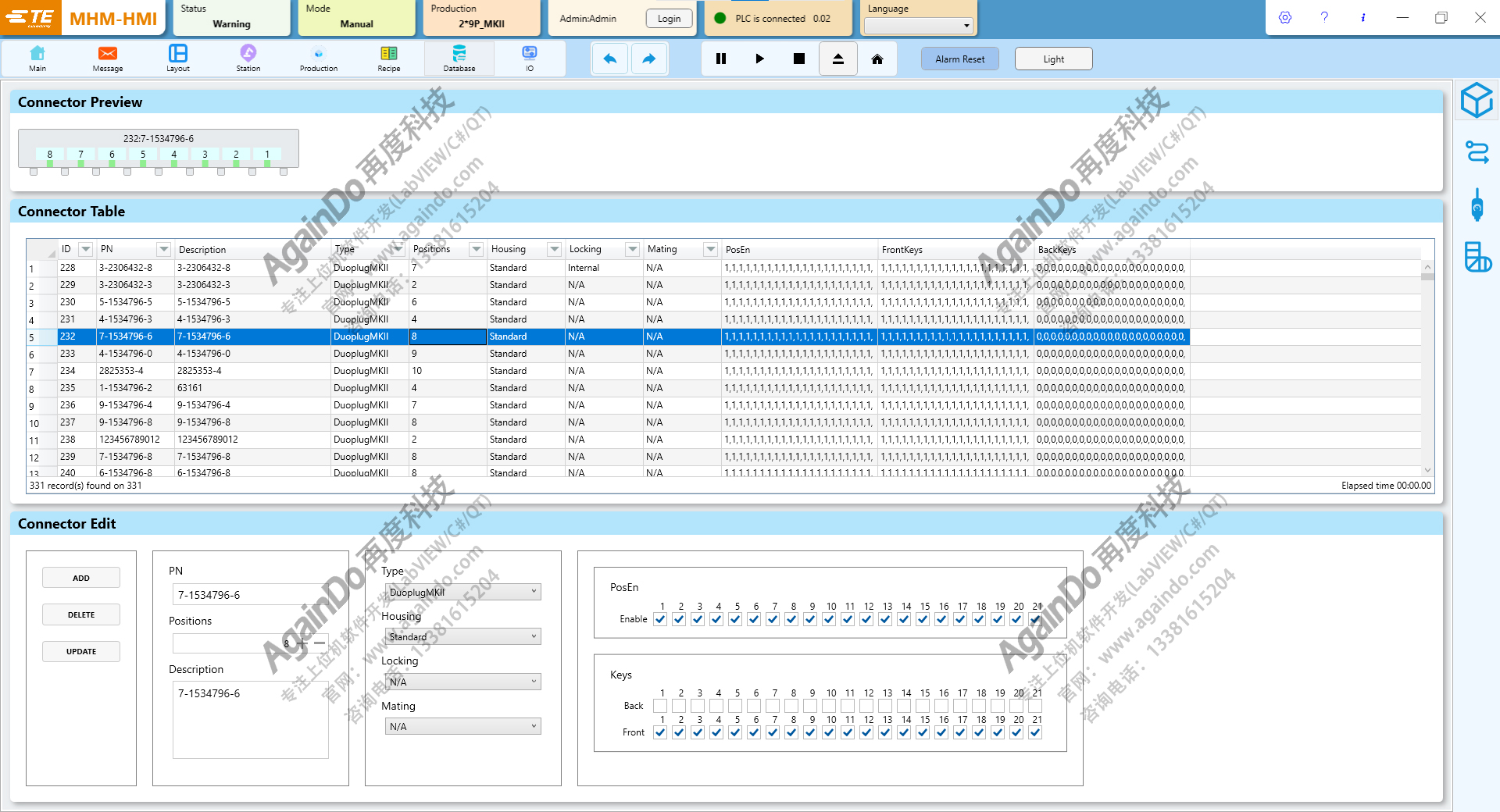

4、配方编辑和预览界面（一）

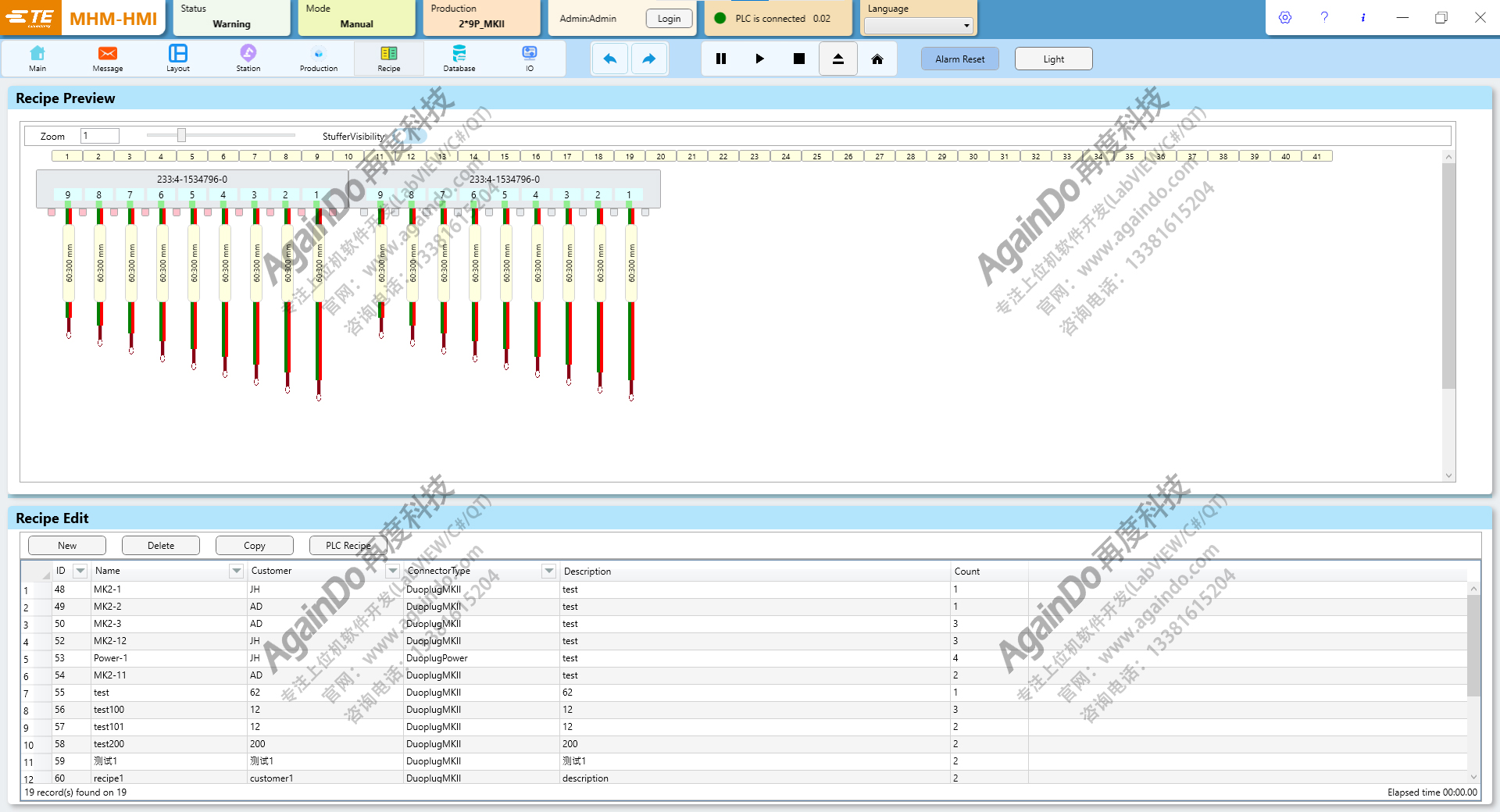

5、配方编辑和预览界面（二）

6、消息通知界面

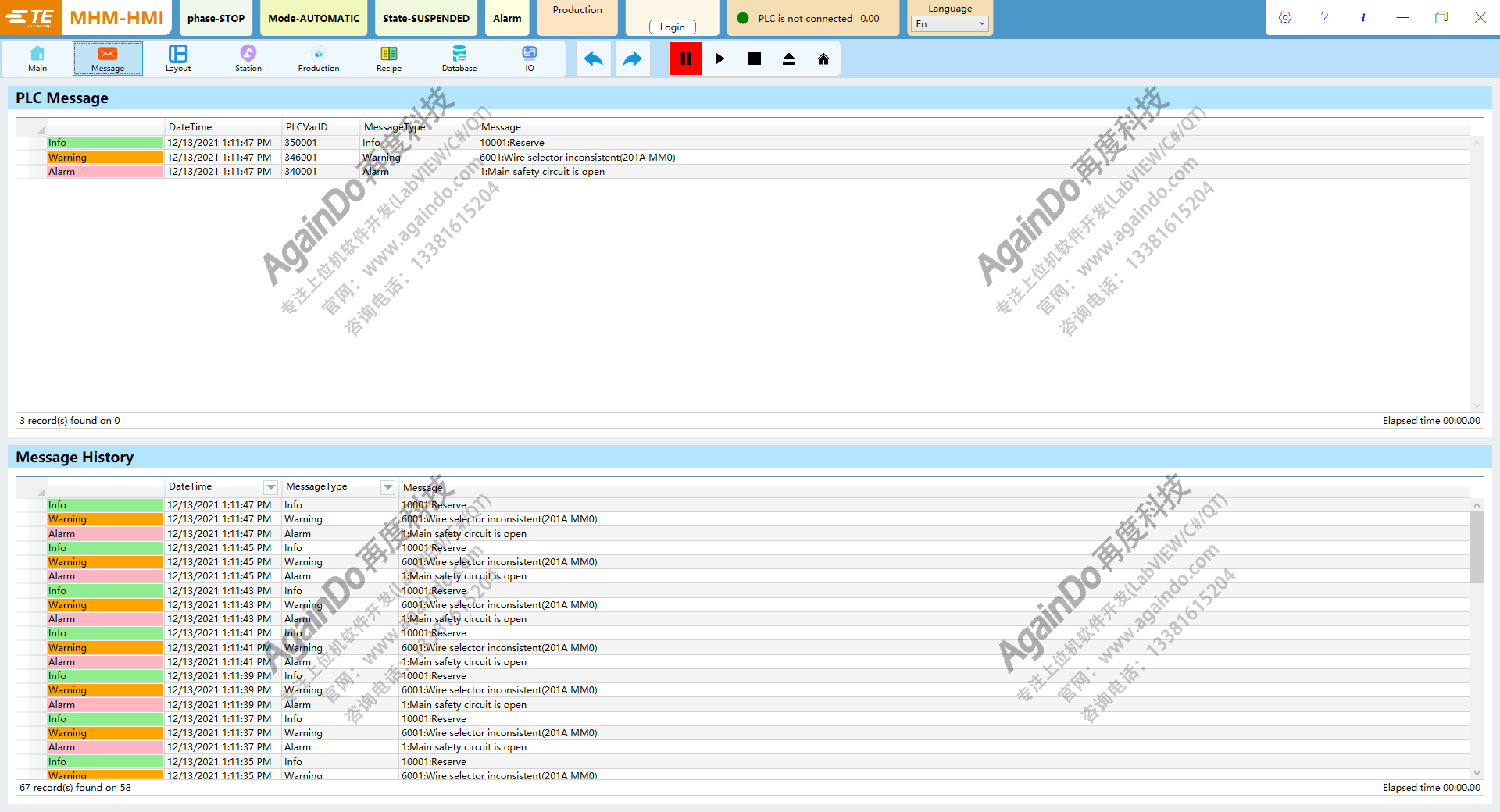

7、PLC消息监控界面

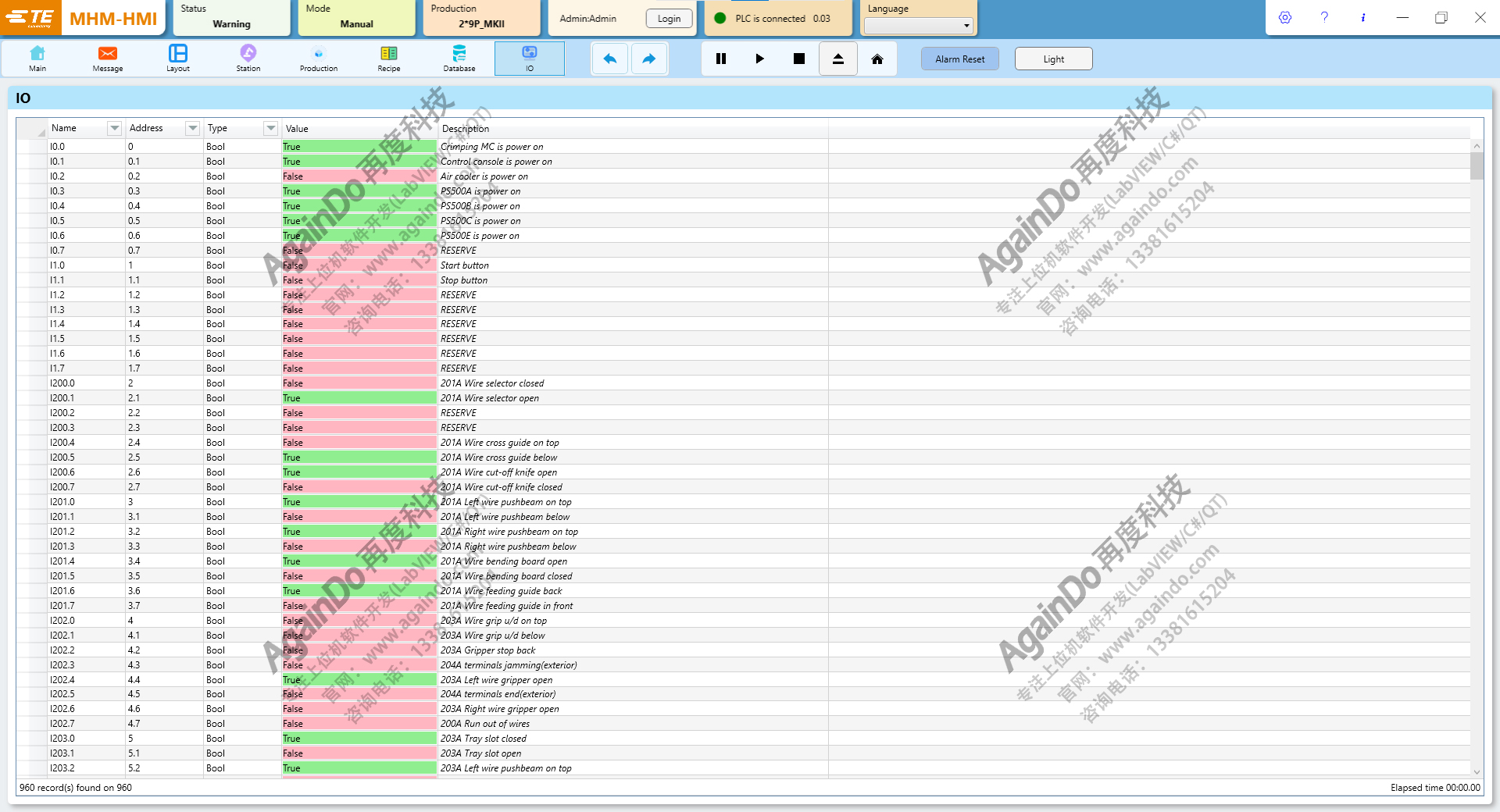

8、IO界面

9、生产数据统计和显示界面
