stm32 -IIC（读写EEPROM）

IIC简介

IIC(Inter－IntegratedCircuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。它是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，高速IIC总线一般可达400kbps以上。总的来说，就是IIC是通过SDA数据线和SCL时钟线来进行数据传输的

接下来就结合时序图更方便理解IIC俩条线如何运行来进行数据传输的

前提：I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。

1.开始信号和结束信号

数据的传输必须有开始信号！

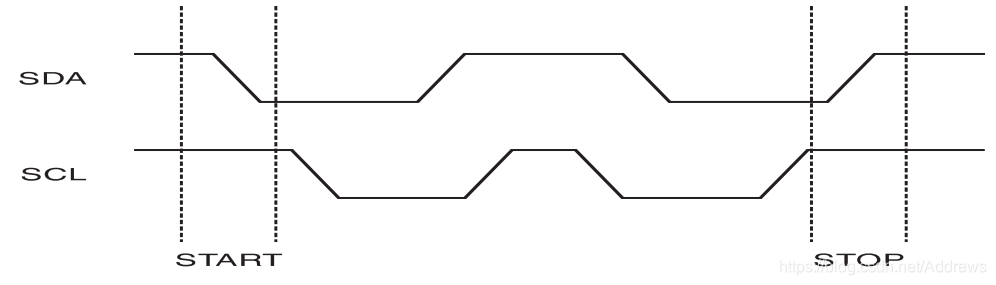

如果怕记不下来就交个秘诀：在SCL拉高位时 若SDA电平发生变化则代表开始或者结束信号。 SCL=1 SDA=0 开始 SCL=1 SDA=1 结束

2.应答信号

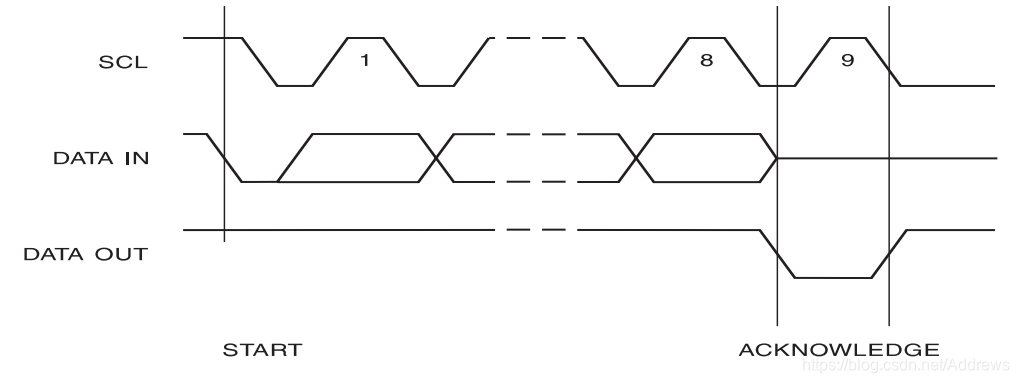

应答信号：就是你发送数据出去对方可能不知道，所以我们会发送一个应答信号，对面只有接受到应答信号就知道你发送数据了，可以准备接收了。

所以我们就要创建3个函数：
1.产生应答信号函数
2.不产生应答信号函数
3.接收应答信号函数

应答信号产生就是当SCL拉高的时候，SDA拉低
应答信号不产生就是当SCL拉高的时候，SDA拉高
那么接受应答信号就是判断SDA是否拉低

3.有效数据

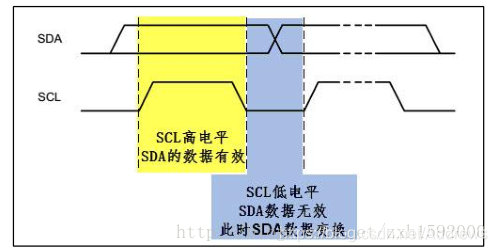

有效数据呢，就是SCL拉高的时候，SDA必须为拉高数据才有效。

所以我们创建写数据函数时，就要SDA拉低的时候传输出去
	   创建读数据函数时，就要SDA拉高的时候传输出去

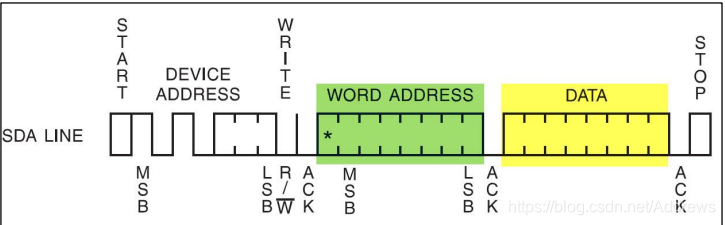

4.EEPROM的写入数据

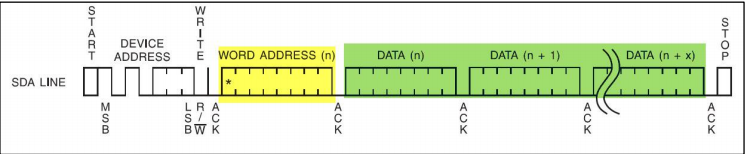

5.EEPROM的读取数据

接下来就是代码附上：

#include "myiic.h"
#include "delay.h"
//IIC
void IIC_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	//RCC->APB2ENR|=1<<4;//ÏÈʹÄÜÍâÉèIO PORTCʱÖÓ
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOC, ENABLE );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //ÍÆÍìÊä³ö
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	IIC_SCL=1;
	IIC_SDA=1;

}
void IIC_Start(void)
{
	SDA_OUT();     //sdaÏßÊä³ö
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;//ǯסI2C×ÜÏߣ¬×¼±¸·¢ËÍ»ò½ÓÊÕÊý¾Ý
}
void IIC_Stop(void)
{
	SDA_OUT();//sdaÏßÊä³ö
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;//·¢ËÍI2C×ÜÏß½áÊøÐźÅ
	delay_us(4);
}
u8 IIC_Wait_Ack(void)
{
	u8 ucErrTime=0;
	SDA_IN();      //SDAÉèÖÃΪÊäÈë
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)
	{
		ucErrTime++;
		if(ucErrTime>250)
		{
			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//ʱÖÓÊä³ö0
	return 0;
}
void IIC_Ack(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//²»²úÉúACKÓ¦´ð
void IIC_NAck(void)
{
	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}

void IIC_Send_Byte(u8 txd)
{
    u8 t;
	SDA_OUT();
    IIC_SCL=0;//À­µÍʱÖÓ¿ªÊ¼Êý¾Ý´«Êä
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
		delay_us(2);   //¶ÔTEA5767ÕâÈý¸öÑÓʱ¶¼ÊDZØÐëµÄ
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}
u8 IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
	SDA_IN();//SDAÉèÖÃΪÊäÈë
    for(i=0;i<8;i++ )
	{
        IIC_SCL=0;
        delay_us(2);
				IIC_SCL=1;
        receive<<=1;
        if(READ_SDA)receive++;
		delay_us(1);
    }
    if (!ack)
        IIC_NAck();//·¢ËÍnACK
    else
        IIC_Ack(); //·¢ËÍACK
    return receive;
}
